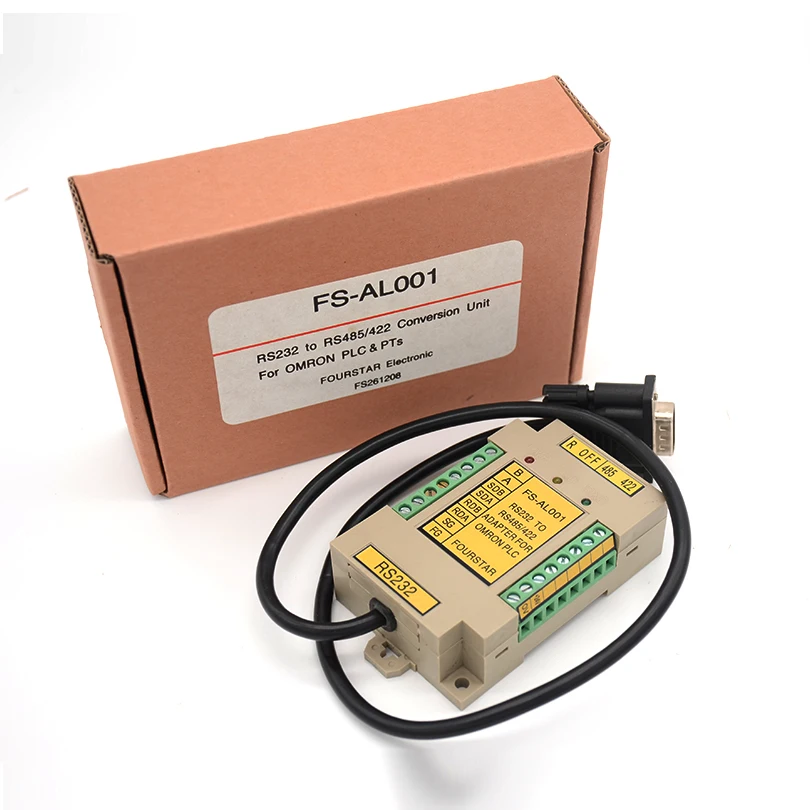

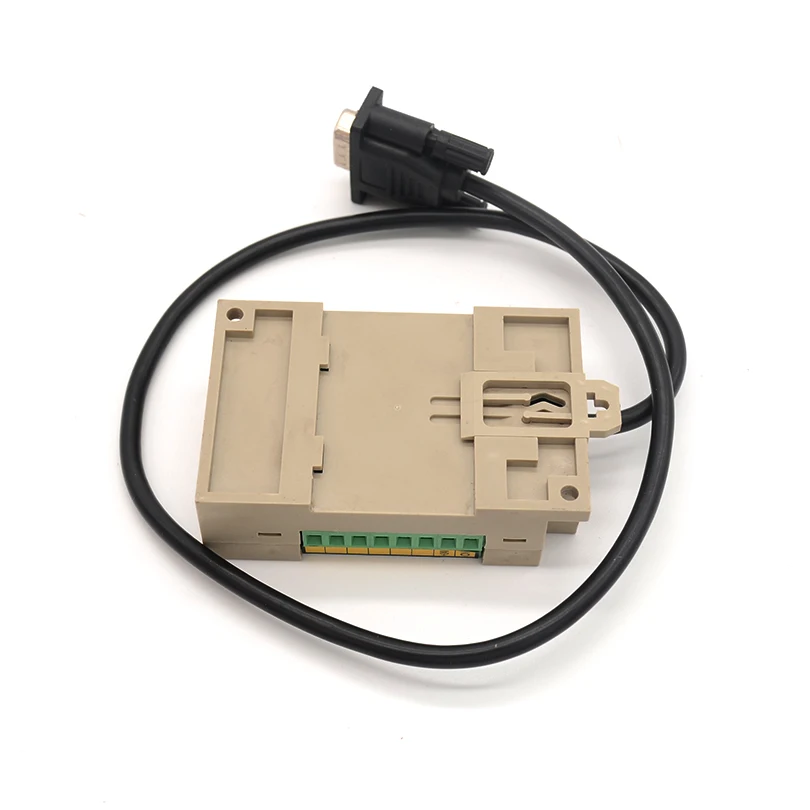

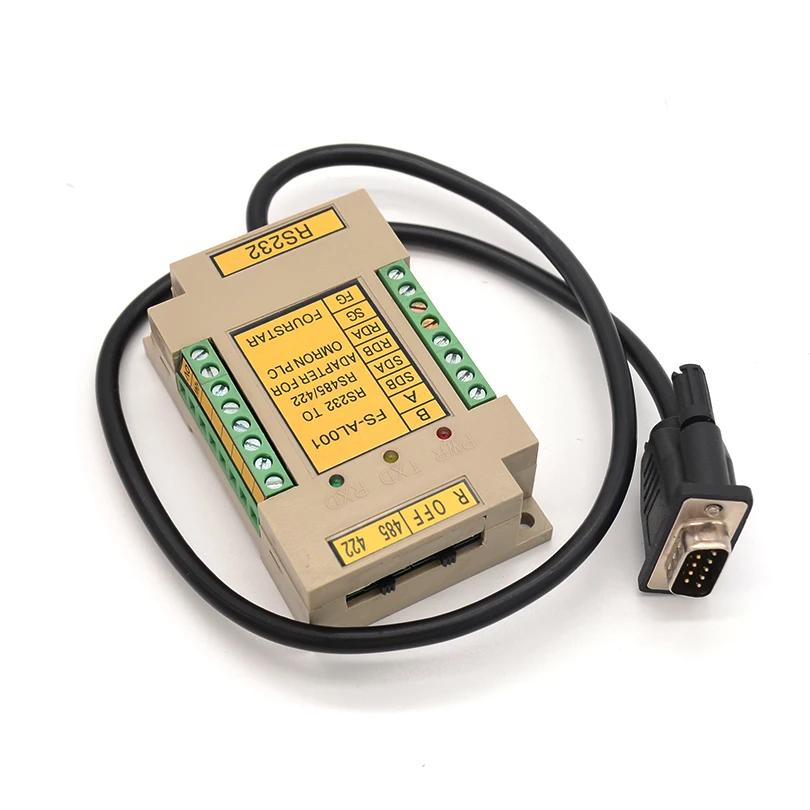

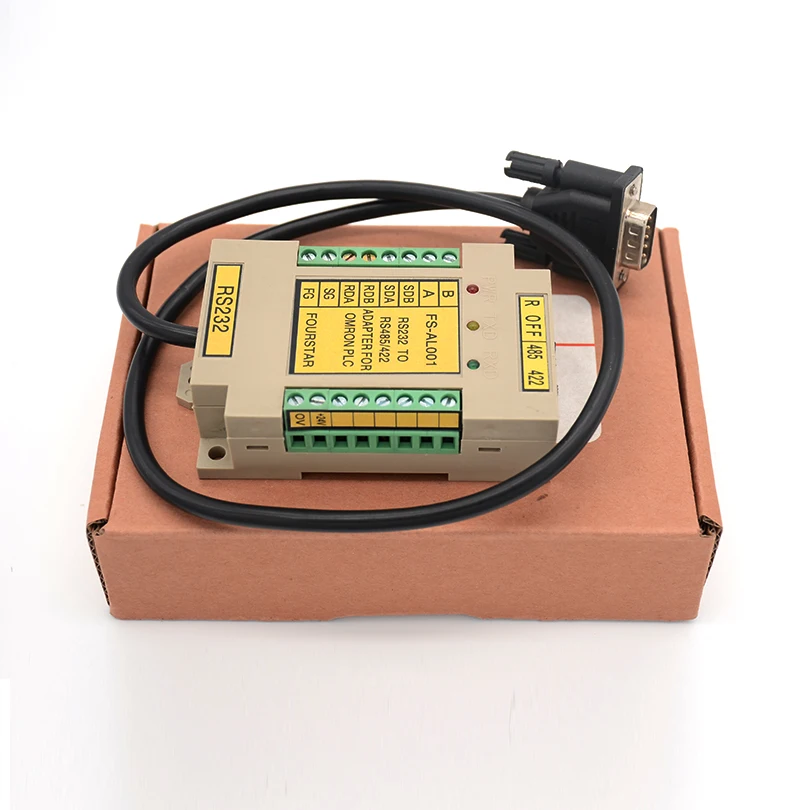

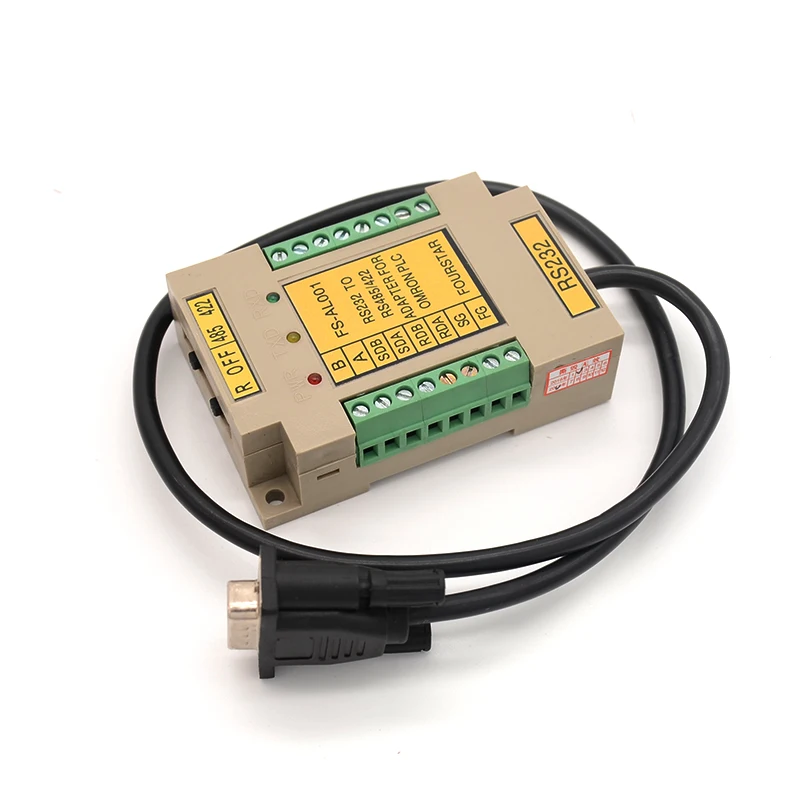

Модуль преобразования FOURSTAR Omron PLC RS232 в RS485/422 фотоэлектрическая изоляция

Модуль преобразования FOURSTAR Omron PLC RS232 в RS485/422 фотоэлектрическая изоляция

FS-AL001 использовать руководство пользователя

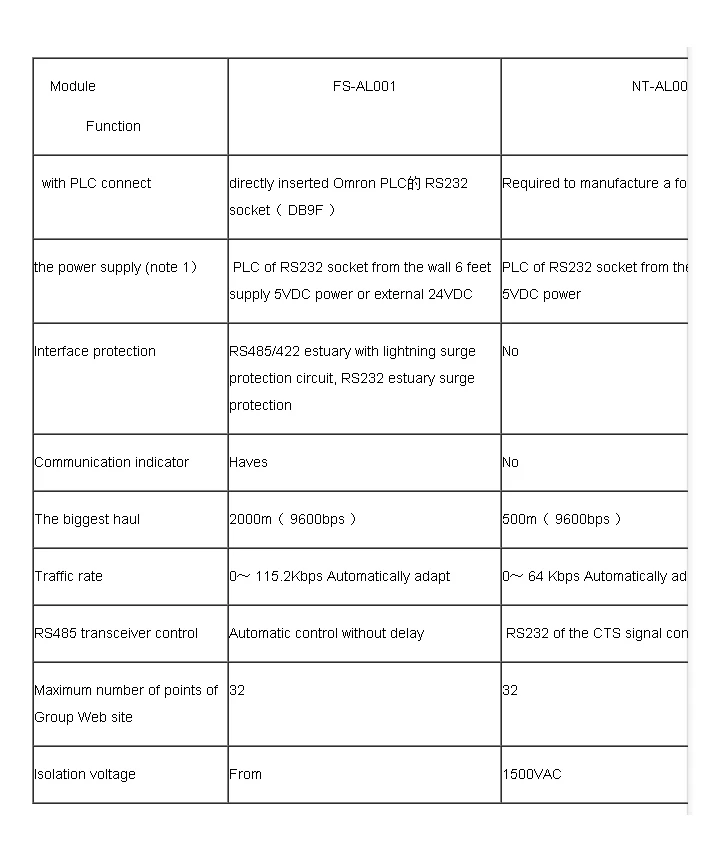

FS-AL001 является FourStar электронные специально для Omron PLC и сенсорный экран (герметизирующая ptfe-лента) разработка RS232 для RS485/422 перевод ед. измерения, при проектировании своей продукции, для использования в промышленности, который непосредственно экстраполированный Omron PLC или сенсорный экран, 9 ядер, разъем RS232, от розетки RS232 от стены, 6 футов питания, 5 в постоянного тока, рабочий источник питания, И прием без задержки автоматически, без технологии конверсии, сигналы управления CTS. И RS485/422 at порт оснащен схемой защиты от перенапряжения lightning. FS-AL001 полностью совместим с Omron компаний в нашем магазине NT-AL001 и производительность на больших улучшений, Нижеследующая Таблица FourStar электронные FS-AL001 и Omron из NT-AL001 сравнение производительности:

Note1: для PLC или сенсорный экран 9-ти жильная RS232( DB9F) розетка 6 футов поставить FS-AL001 работы нужно 5VDC мощности, для большинства ПЛК Omron или сенсорного экрана, 9 ядер, RS232 от стены, 6 футов, 5 в постоянного тока и 150 мА выходной мощности. Для некоторых старых моделей ПЛК, таких как CQM1/CQM1H гнезда RS232 или другого винтажного модуля с 25 ядрами порта RS232, не предусмотрена выходная мощность 5 в постоянного тока, вы можете FS-AL001 от источника питания терминалы на надстройку 24VDC источника питания (внутренние уже изолированного, Таким образом, питание желанного для любого устройства, и не беспокойтесь о общей проблемы GND).

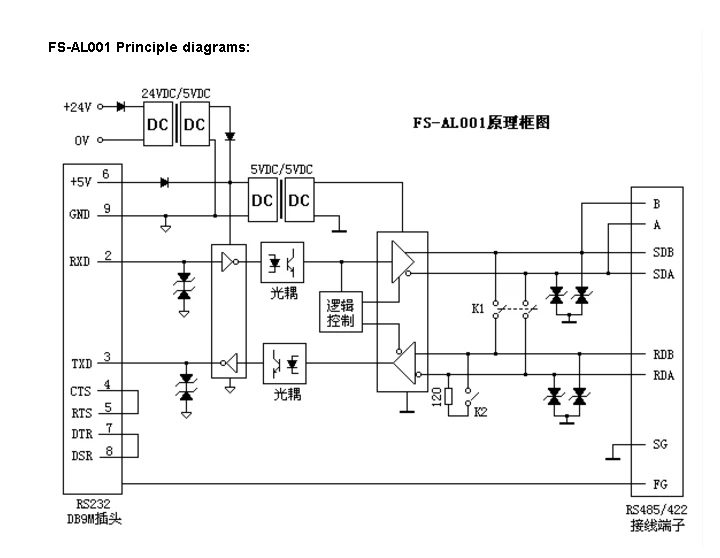

Основные технические параметры: 1. Прямое подключение Omron PLC или сенсорный экран, 9 ядер, серия RS232 2, Выход для 4 дуплекс RS422 интерфейс и второго эшелона полудуплекс RS485 интерфейс 3. Источник питания: Omron PLC или сенсорный экран, 9 ядер, разъем RS232, 6 футов, 5 в постоянного тока, или внешний источник питания в 24 В постоянного тока 4 、 Связь линия Выбранный на площадь поперечного сечения до 0,5 мм выше, на шнуровке 5. Напряжение изоляции: 1000 в пост. Тока (максимальный достижимый 5000в пост. Тока, фонари, которые вы хотите) 6. Самый большой дальномер до 2000 м (9600bps) 7. Максимальная группа сетевых площадок, 32 8. Для скорости связи 0 ~ 115,2 кбит/с, Адаптивная скорость передачи данных 9. Порт RS485/422 имеет переходное подавление напряжения, может вместить, высокая мощность 500 Вт, быть Молниеносным и антиоксидантным электростатическим ударом ± 15 кВ 10. Рабочая температура: -20 ~ 70 ° 11. Способы установки: Стандартная направляющая 35 мм, установка или установка отверстий для болтов 12. Размер формы: 85 × 55 × 25

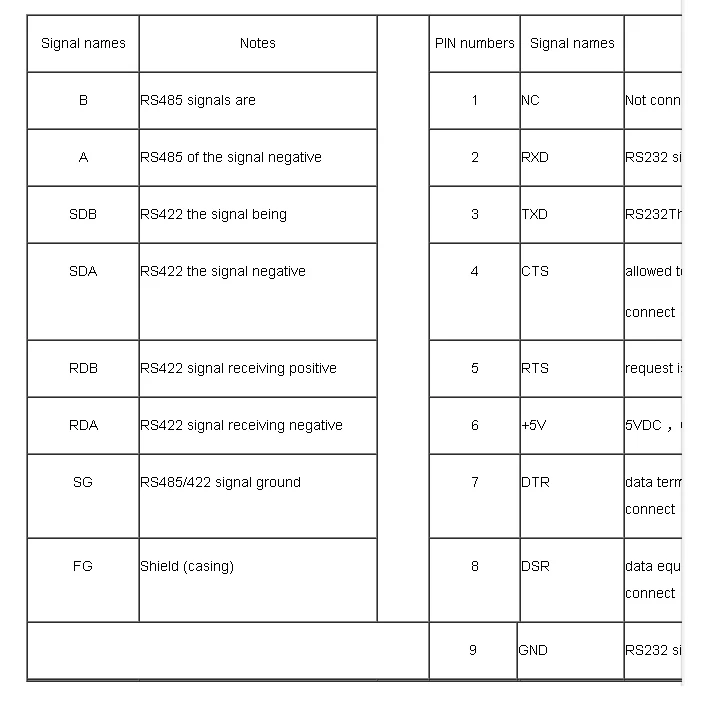

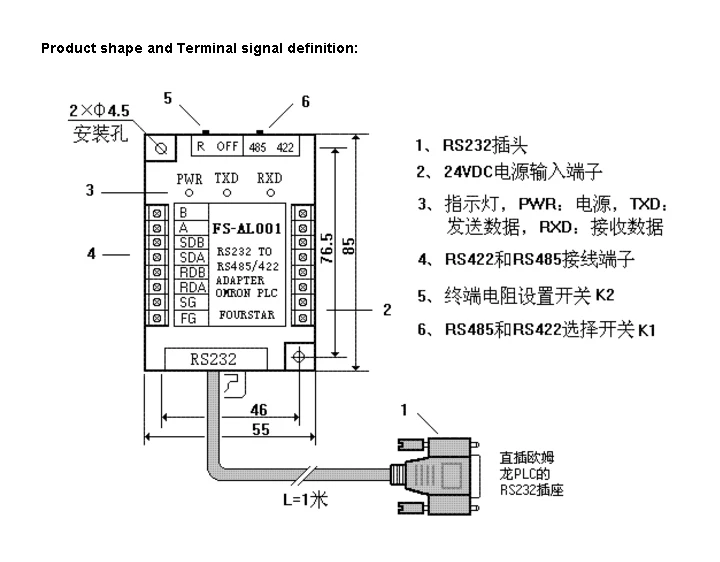

RS485/422 клеммы, определение разрешения сигнала RS22 DB9, разъем (PIN)

Переключатель K1:RS485 и RS422 выберите переключатель. K1 в «485»: использование B второй линии RS485 полудуплексного стиля работы. K1 в «422»: Используйте четыре линии SDB , SDA , RDB для полнодуплексной работы RDA RS422. Переключатель K2: клеммный резистор установите переключатель. K2 в «R»: внутренний доступ 120, окончание. K2 в «выключенном»: Нет клеевого резистора. Индикатор PWR: когда у вас есть рабочий вход питания, сказал, что FS-AL001 может работать должным образом. Индикатор TXD: Отправка данных на Flash, не всегда выдает светильник, потускненный сбой. Индикатор RXD: мерцает при приеме данных, не получая всегда, светильник сработает. FS-AL001 и Omron PLC или сенсорный экран Подключений: FS-AL001 и Omron PLC или сенсорный экран 9-ти жильная RS232 отверстие розетка подключения очень проста, прямая FS-AL001 из DB9M Подключитесь к PLC или сенсорный экран DB9F разъем. Большая часть разъема Omron PLC или сенсорного экрана RS232 DB9F, 6 футов, обеспечивает выходную мощность 5 в постоянного тока. FS-AL001, таким образом, не нужен другой. Некоторые старомодные ПЛК, такие как CQM1/CQM1H или второй вспомогательный экран, 9 ядер, сосудов RS232, 6 футов, без 5 в постоянного тока, выходная мощность, В тех случаях, когда нужно FS-AL001 из надстройки на источника питания POS терминал 24VDC мощности.

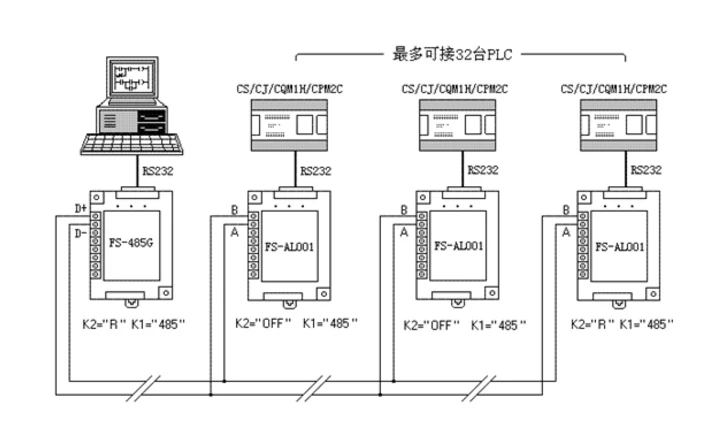

Для ПЛК Omron или других модулей, гнездовой разъем RS232 для 25 ядер, была указана необходимость в том, чтобы FS-AL001 штепсельных вилок RS232 и ПЛК с 25 ядрами гнезда RS232, а муфта между самодельными кабелями. С тех пор, как 25 core резьбой раструбного соединения для RS232 без выходная мощность 5VDC, и поэтому нужно FS-AL001 на надстройку 24VDC источника питания. FS-AL001 приложения, например: Применение в FS-AL001 адаптер может быть максимум 32 скамья Omron реле ПЛК RS232 интерфейс с RS485/422 фигурки жениха и невесты; Коммуникационная сеть, главный компьютер без необходимости устанавливать в RS232 для RS485/422 В постоянного тока в переменный конвертер, рекомендуемый FourStar электронный преобразователь, номер модели: FS-485G что оптоэлектронные изолированы, нужно 5V источника питания (Доступен от USB estuary питания компьютера, 5 в постоянного тока, удобно для питания, ), 9600bps Максимальная скорость передачи данных до 2000 м. Если используется щит от двух до строчных, вам следует получить защищенный преобразователь, отдельные клеммы «FG». Вторая линия, полудуплексная сеть RS485: Во-первых, чтобы FS-AL001 на этом адаптере RS485 и RS422 светоэлектрический переключатель K1 менять на «485», начале вашей сети RS232/RS485 конвертер FS-485G здоровья и окружающей среды и терминал FS-AL001 на Терминал резистор комплект переключатель K2 менять на «R», другие в сети FS-AL001 на Терминал резистор комплект переключатель K2 менять "выключено" 。

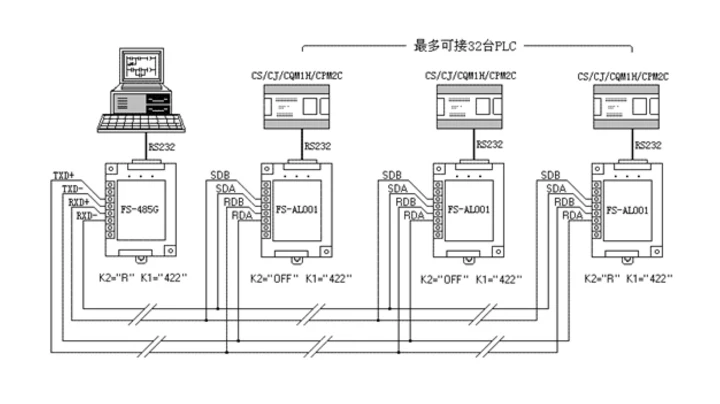

Четырехпроводная дуплексная сеть RS422 Во-первых, чтобы FS-AL001 на этом адаптере RS485 и RS422 светоэлектрический переключатель K1 менять на «422», начале вашей сети RS232/RS485 конвертер FS-485G здоровья и окружающей среды и терминал FS-AL001 на Терминал резистор комплект переключатель K2 менять на «R», другие в сети FS-AL001 на Терминал резистор комплект переключатель K2 менять "выключено" 。

О FS-AL001 больше приложений примеры из Omron корпорации техническую поддержку веб-сайт, чтобы скачать NT631/NT631C руководство по использованию, в справочнике содержит около Omron NT-AL001 многих приложений, например. Адрес для загрузки: http://www.FA.Omron.com.CN/doc/source/608.PDF
