STM32 плата STM32F407IGT6 MCU основная плата, с IOs, USB, Ethernet, NandFlash Cortex-M4 STM32 макетная плата = XCore407I

Обзор

XCore407I-это основная плата STM32 MCU, которая имеетSTM32F407IGT6На борту самолета.

• Часы, управление питанием от USB
• Встроенные устройства: USB HS PHY,Ethernet PHY,1G бит NandFlash
• Разъемы: USB HS (mini / type A), USB FS (mini), Ethernet (RJ45)
• Все пустые Порты ввода/вывода доступны на контактных заголовках
• 2,0 мм Шаг штыря, меньший размер, легче интегрировать в систему пользователя

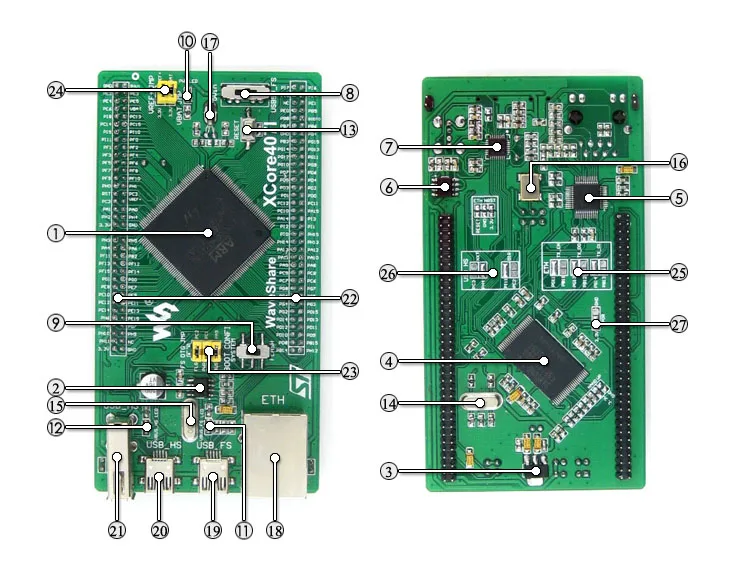

What's On Board

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 192 + 4kB SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. MIC2075-2,Бортовое USB FS устройство управления питанием
3. AMS1117-3.3,3,3 V регулятор напряжения
4. K9F1G08U0D,1 г бит NandFlash
5. DP83848,Ethernet PHY
6. MIC2075-1,Бортовое USB HS устройство управления питанием
7. USB3300,USB HS PHY
8. Мощность переключения питания,Питание от 5Vin или USB подключения
9. Режим загрузки переключатель,Для настройки BOOT0 pin-код
10. Мощность индикатор
11. USB FS светодиодный
12. USB HS светодиодный
13. Кнопка сброса
14. 8 м с украшением в виде кристаллов,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью путем умножения частоты
15. 24M, с украшением в виде кристаллов,USB3300 часы
16. 50 м с украшением в виде кристаллов,DP83848 часы
17. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
18. Разъём Ethernet
19. USB FS мини-разъем
20. USB HS мини-разъем
21. Разъем USB HS type A
22. MCU булавки расширитель,VCC, GND и все пустые Порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
23. USB OTG/хост-джемпер
24. VREF/VBAT джемпер
25. Ethernet I/O выбор паяльного соединения
26. USB HS I/O выбор паяльного соединения
27. PDR выбор припоя Соединение:1,8-3,6 V, -40 ~ 105 по Цельсию или 1,7-3,6 V, 0 ~ 70 Градусов по Цельсию

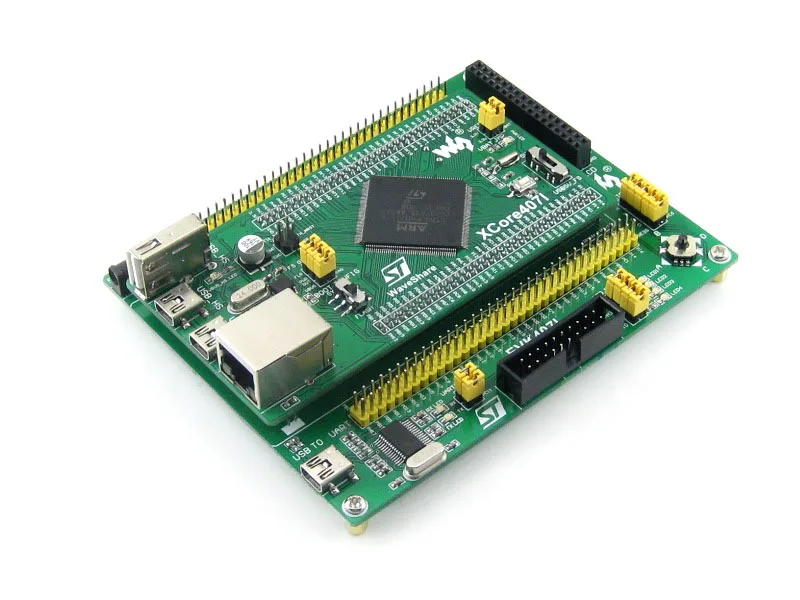

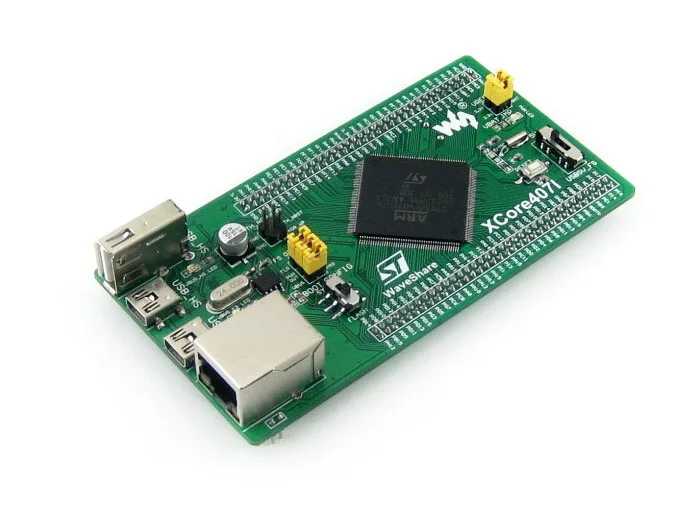

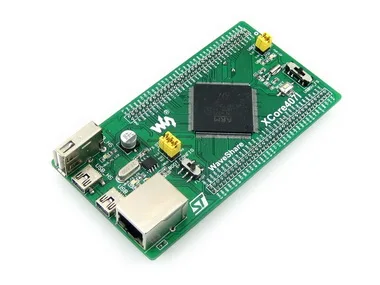

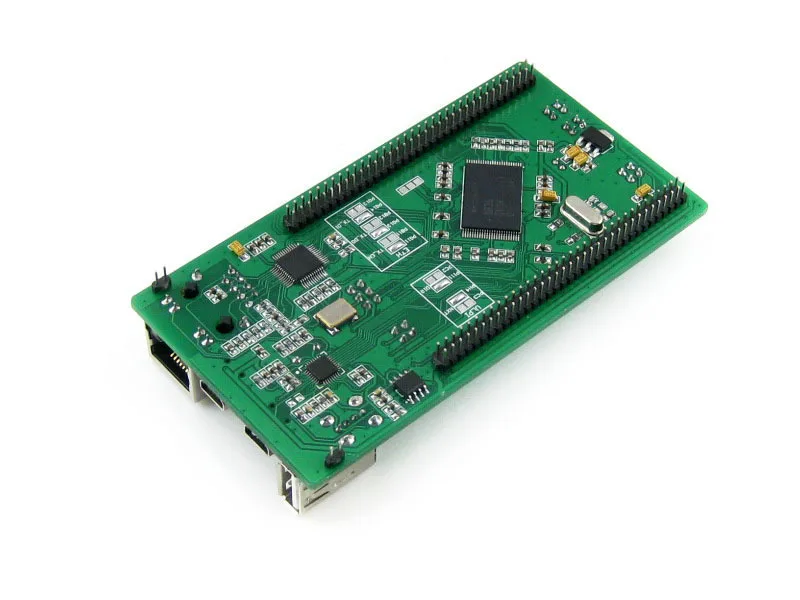

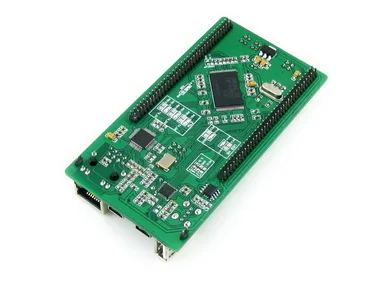

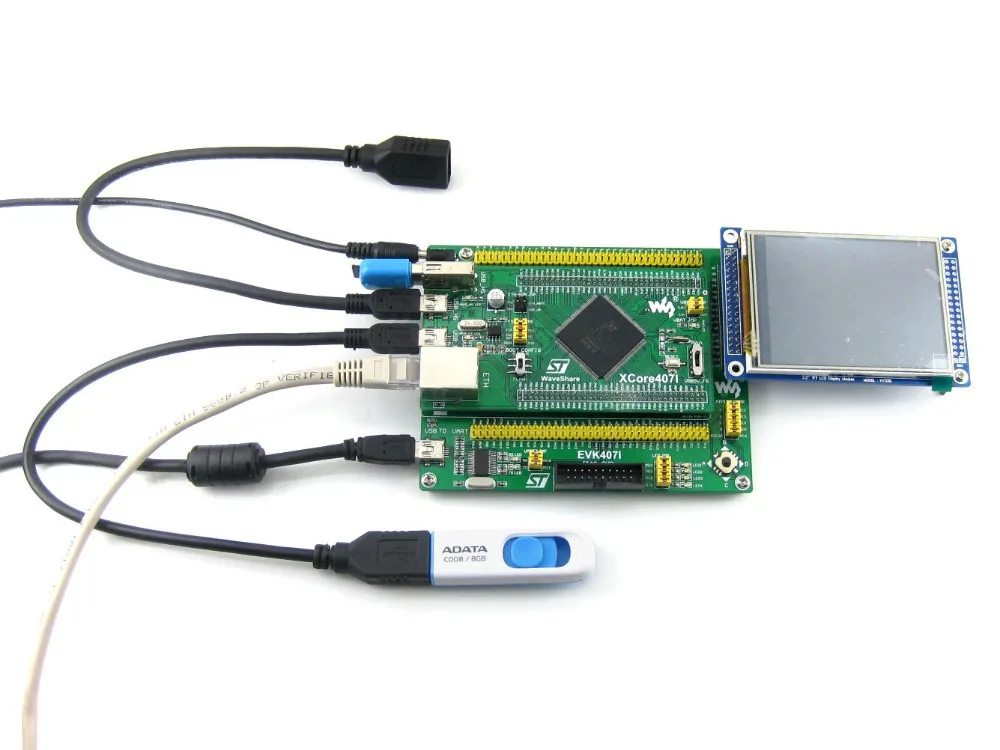

Фото

Примечание:
XCore407I не интегрирует интерфейс программирования/отладки.

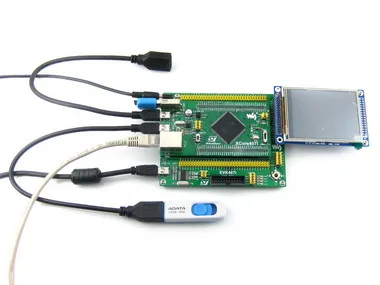

Материнская плата и аксессуары на фотографиях не включены в цену.

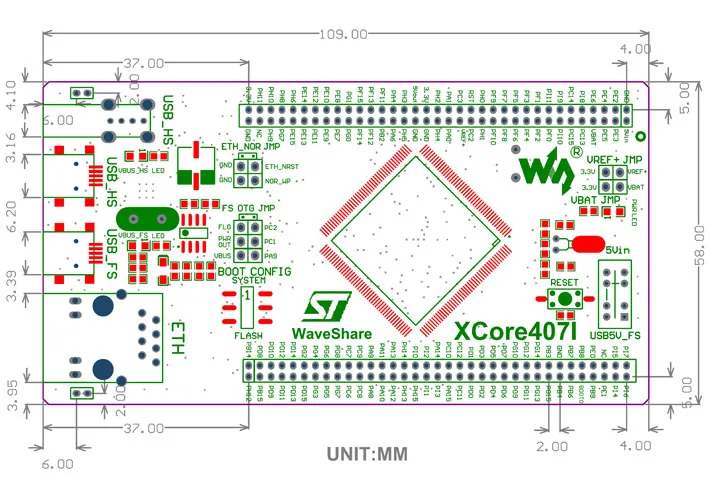

Размеры

Развития ресурсы

XCore407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Посылка содержит

1. XCore407I макетная плата x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
