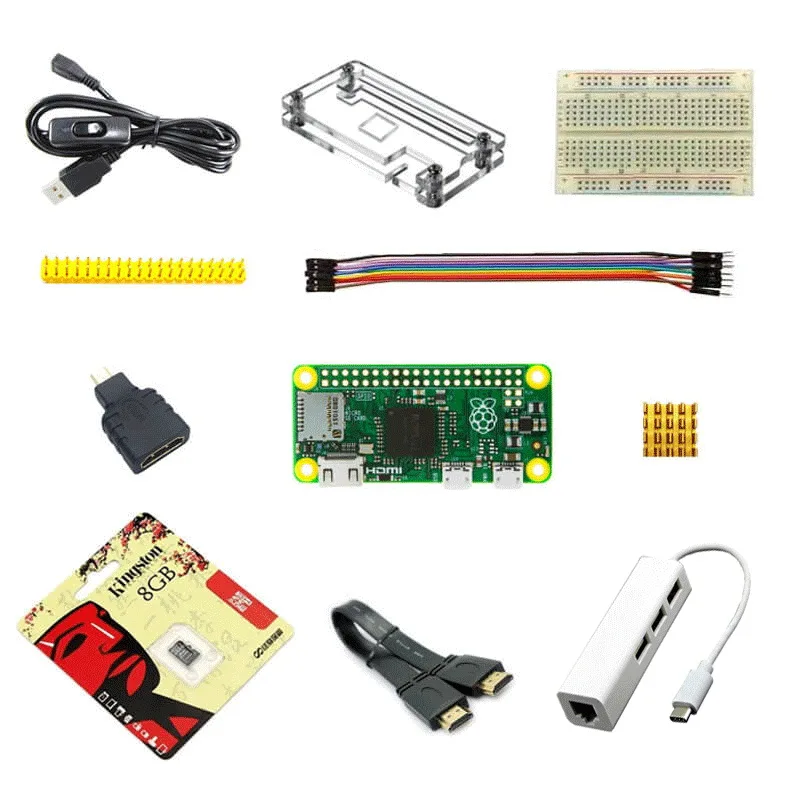

Raspberry Pi zero Pi0 версия платы 1 3 Linux с корпусом радиаторы SD карта питания OTG hdmi и так

Raspberry Pi zero Pi0 версия платы 1 3 Linux с корпусом радиаторы SD карта питания OTG hdmi и так

2 904,24 руб.

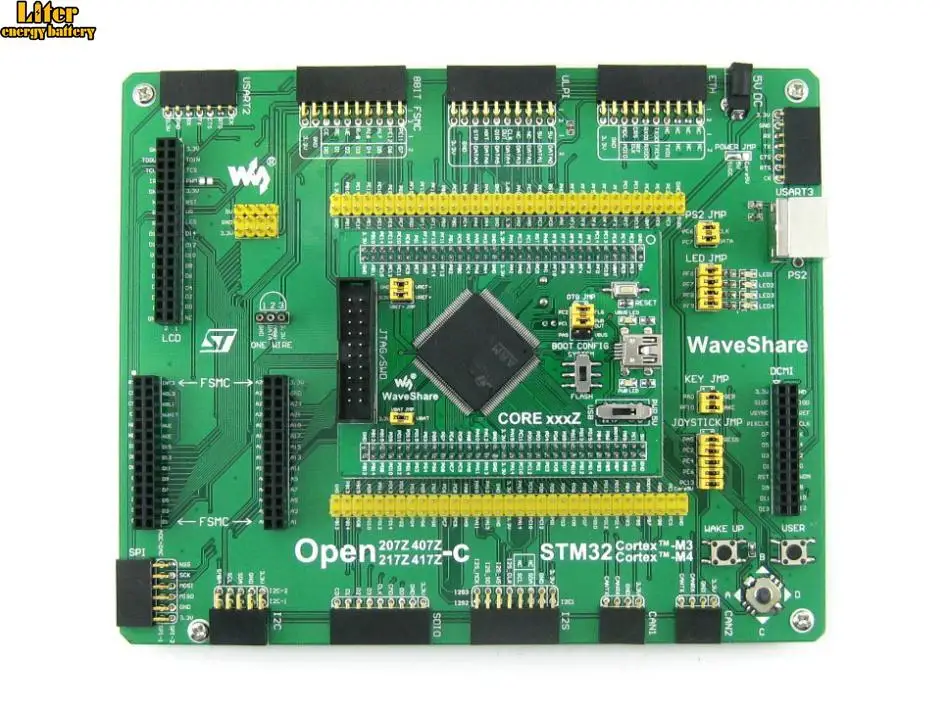

STM32 плата STM32F407ZxT6 ARM Cortex M4 Development Board STM32F4 Series = Open407Z C Standard|Демонстрационные стенды| |

STM32 плата STM32F407ZxT6 ARM Cortex M4 Development Board STM32F4 Series = Open407Z C Standard|Демонстрационные стенды| |

3 499,24 руб.

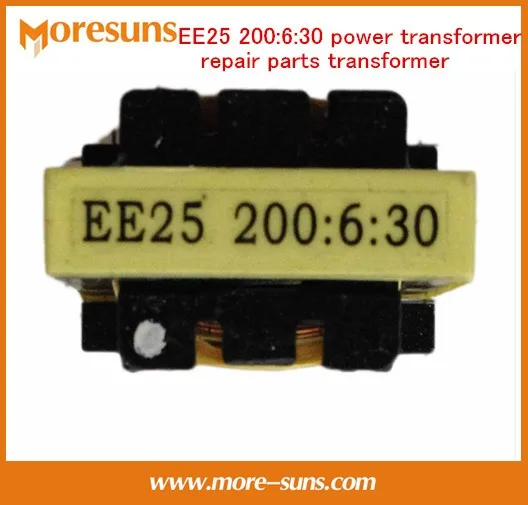

Инверторный Сварочный аппарат с электрическим трансформатором EE25 200:6:30 5 шт./лот

Инверторный Сварочный аппарат с электрическим трансформатором EE25 200:6:30 5 шт./лот

1 105,85 руб.
2 0 программное обеспечение радио DVB T RTL2832U + R820T2 SDR цифровой ТВ приемник

2 0 программное обеспечение радио DVB T RTL2832U + R820T2 SDR цифровой ТВ приемник

884,68 руб.

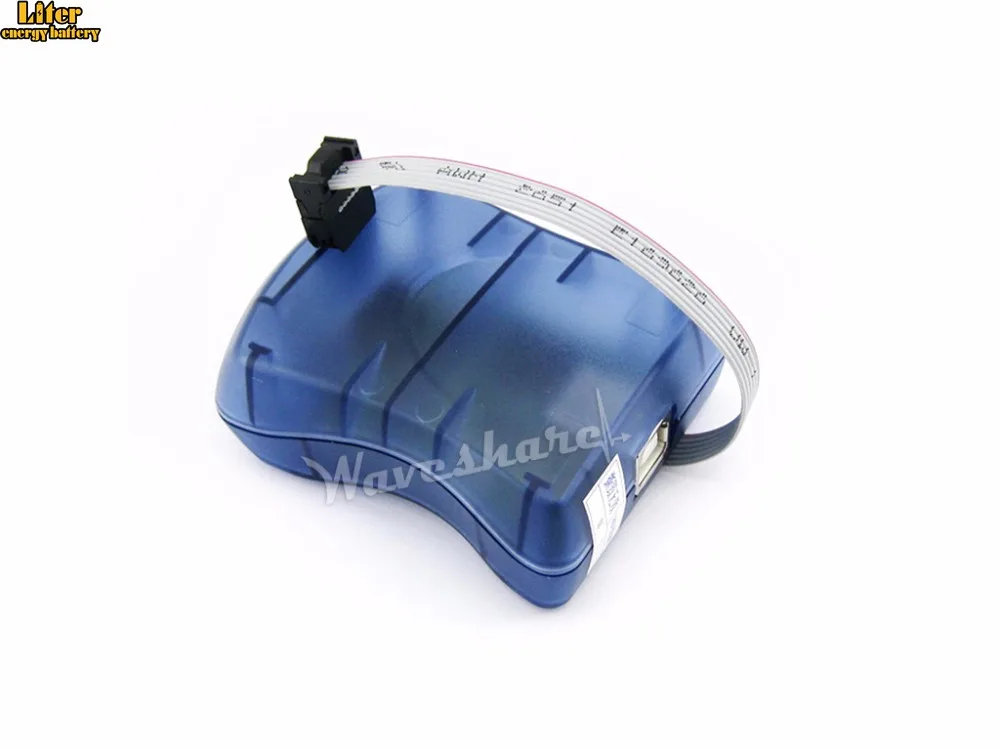

Программатор USB AVRISP CH AVR ISP совместим с от ATMEL поддерживает Studio 4/5/6/7

Программатор USB AVRISP CH AVR ISP совместим с от ATMEL поддерживает Studio 4/5/6/7

2 158,82 руб.

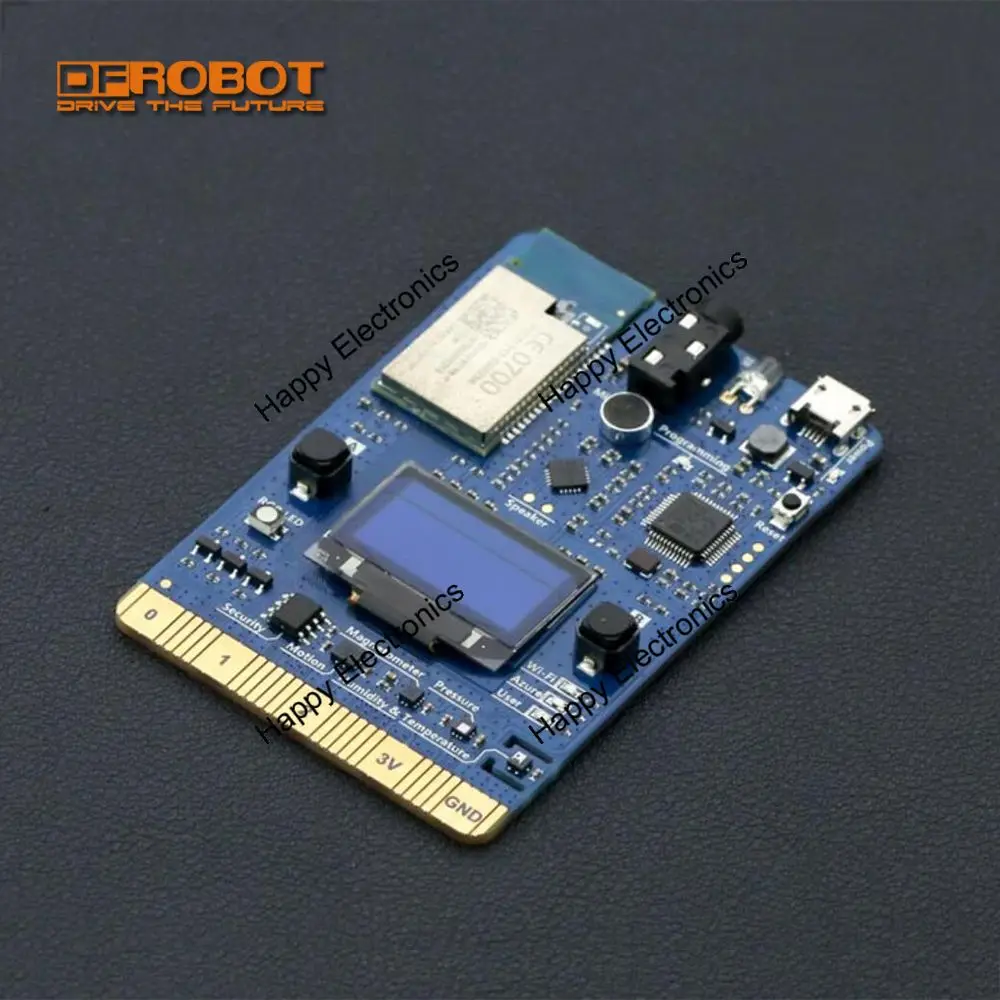

Комплект разработчика MXChip Microsoft ть IoT STM32F412 ARM Cortex M4F + EMW3166 модуль Wi Fi OLED

Комплект разработчика MXChip Microsoft ть IoT STM32F412 ARM Cortex M4F + EMW3166 модуль Wi Fi OLED

4 075,62 руб.
CY7C68013A плата EZ USB FX2LP модуль со встроенным 8051 и 24LC64 (EEPROM) бортовой связи комплект|module

CY7C68013A плата EZ USB FX2LP модуль со встроенным 8051 и 24LC64 (EEPROM) бортовой связи комплект|module

818,40 руб.

Характеристики

Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |

История изменения цены

*Текущая стоимость 3 499,24 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-21-2026 4444.7 руб. 4533.90 руб. 4488.5 руб.
Jan-21-2026 3604.37 руб. 3676.45 руб. 3640 руб.
Dec-21-2025 4374.70 руб. 4461.25 руб. 4417.5 руб.
Nov-21-2025 4339.91 руб. 4426.2 руб. 4382.5 руб.
Oct-21-2025 3464.81 руб. 3533.62 руб. 3498.5 руб.
Sep-21-2025 4269.94 руб. 4354.60 руб. 4311.5 руб.
Aug-21-2025 4234.49 руб. 4319.61 руб. 4276.5 руб.
Jul-21-2025 4199.41 руб. 4283.77 руб. 4241 руб.

Описание товара

Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA III FPGA Development = OpenEP3C5 C Standard|Демонстрационные стенды| |

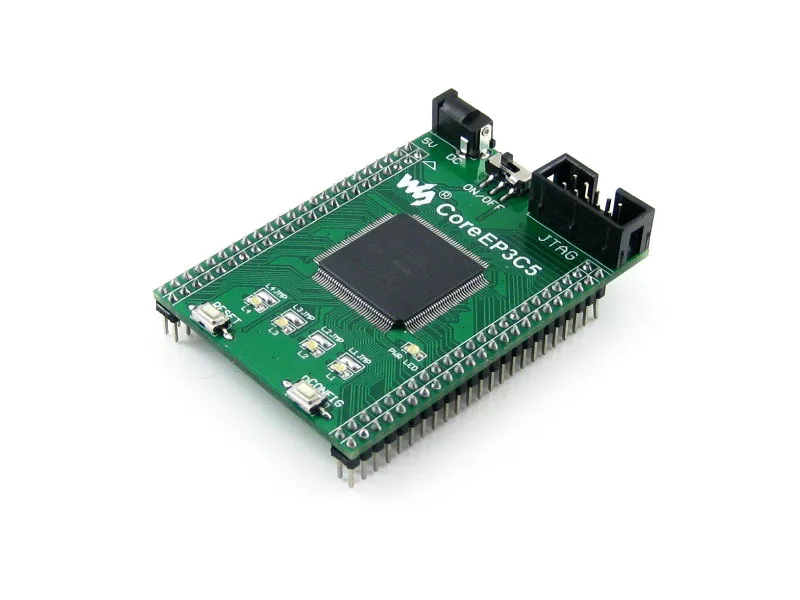

Altera Cyclone Board EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA Development Board = OpenEP3C5-C Standard

Макетная плата FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную EP3C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

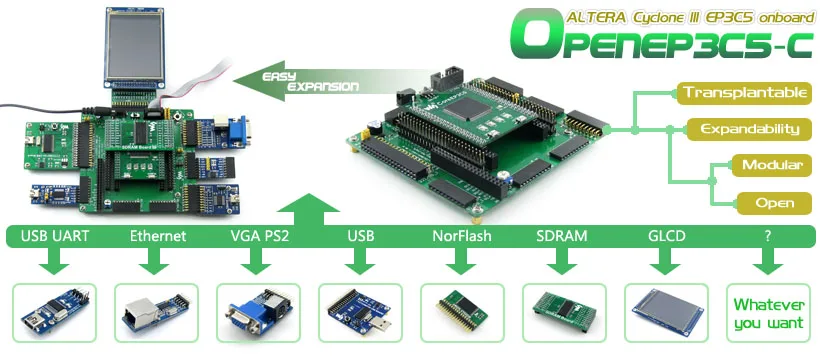

EP3C5 development board

Обзор

OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.

OpenEP3C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Расширительные разъемы FPGA
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять позиций
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Перемычка зуммера
  8. Перемычка для джойстика
  9. Перемычка с одним проводом

Для джемперов 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E, '(4) 8I/Os_3' и '(5) 8I/Os_4' не подключены.

Что на CoreEP3C5

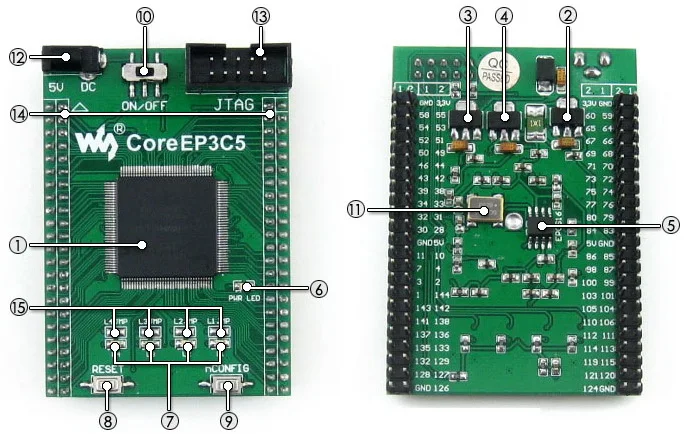

EP3C5E144C8N core board on board resource

  1. EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP144
    • I/Os:82
    • LEs:5K
    • RAM:414 КБ
    • PLLs: 2
    • Отладка/программирование:Поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Выключатель питания
  11. 50 м активный кристаллический осциллятор
  12. 5V DC jack
  13. Интерфейс JTAG:Для отладки/программирования
  14. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемпер,Короткие перемычки, чтобы управлять светодиодами

Фотографии

FPGA Development Board

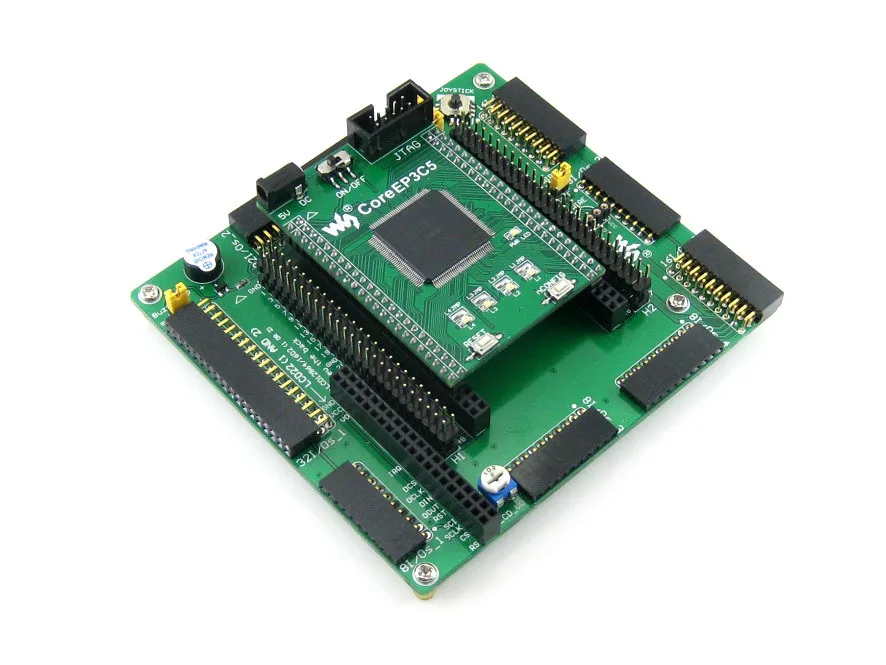

OpenEP3C5-C совет по разработке
OpenEP3C5-C совет по разработке FPGA Development Board
OpenEP3C5-C панель для разработки FPGA Development Board
Материнская плата DVK601 FPGA Core Board
FPGA основная плата CoreEP3C5 FPGA Core Board
FPGA основная плата CoreEP3C5
Подключение к различным периферийным устройствам touch screen LCD
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к плате RS232 RS485 Board
Подключение к плате RS485 PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к плате DataFlash Ethernet Board
Подключение к плате Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP3C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP3C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
Sd-карта Вспышка SPI     √
H57V1262GTR SDRAM Параллельный     √
PCF8563 RTC I2C     √
DS18B20 Датчик температуры 1 провод √ √ √
SP3232 Серийное общение UART √ √ √
SP3485 Серийное общение UART √ √ √
PL2303 USB для UART UART √ √ √
FT245 USB TO FIFO Параллельный     √
CY7C68013A Usb-устройство I/Os   √
ENC28J60 Контроллер Ethernet SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
Клавиатура PS/2 Входное устройство PS/2 √   √
Одиночные кнопки Входное устройство ---- √ √ √
4x4 клавиатуры Входное устройство 8I/Os √ √ √
Джойстик Входное устройство 5I/Os √ √ √
Светодиодный Демонстрационное устройство ---- √ √ √
8 SEG светодиодный Демонстрационное устройство 13I/Os √ √ √
Монитор VGA Демонстрационное устройство VGA √ √
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os √ √
Графический ЖК-дисплей Демонстрационное устройство 11I/Os √
3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

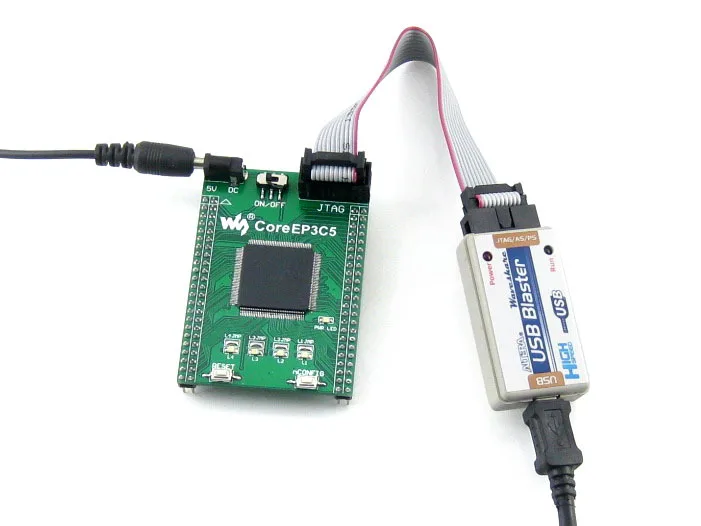

Интерфейс отладки/программирования

Плата разработки OpenEP3C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 TCK Сигнал часов
2 GND Сигнал заземления
3 TDO Данные от устройства
4 VCC(TRGT) Целевой источник питания
5 TMS JTAG state machine control
6 NC Нет подключения
7 NC Нет подключения
8 NC Нет подключения
9 TDI Данные для устройства
10 GND Сигнал заземления

Надпись JTAG

10-pin JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

Посылка содержит

  1. OpenEP3C5-C макетная плата x 1

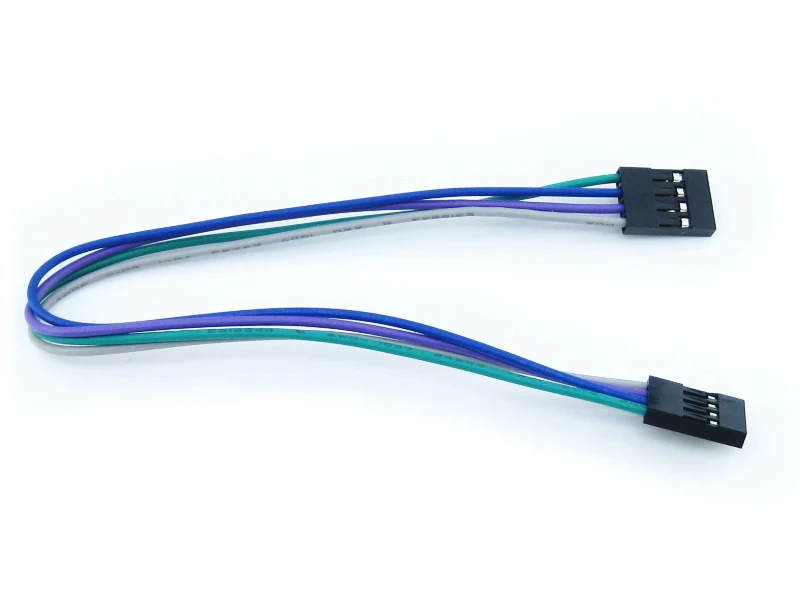

  2. 4-контактный провод x 2

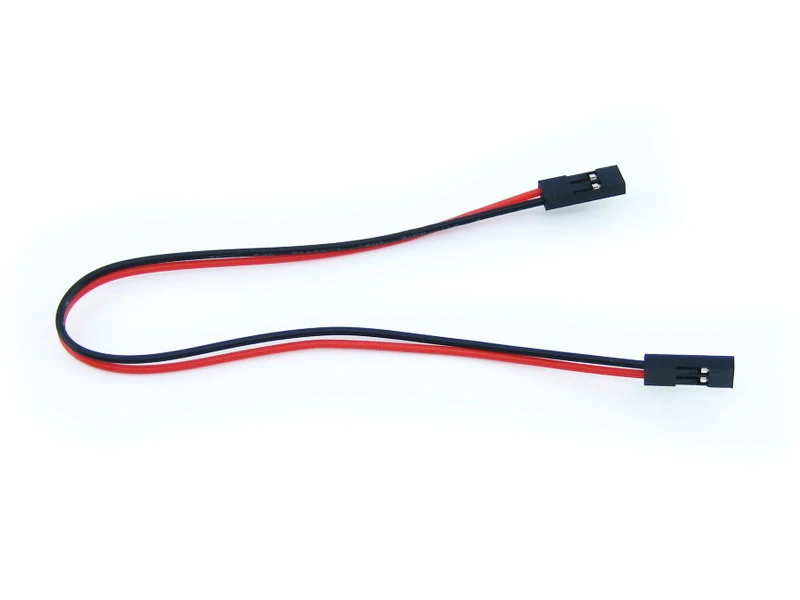

  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
