Описание товара

XILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандартXILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандартXILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандартXILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандартXILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандартXILINX FPGA макетная плата Xilinx Spartan 3E XC3S500E оценочный комплект + DVK600 Core Kit = стандарт



XILINX FPGA Development Board Xilinx Spartan-3E XC3S500E оценочный комплект + DVK600 + XC3S500E Core Kit = Open3S500E Standard

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S500E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

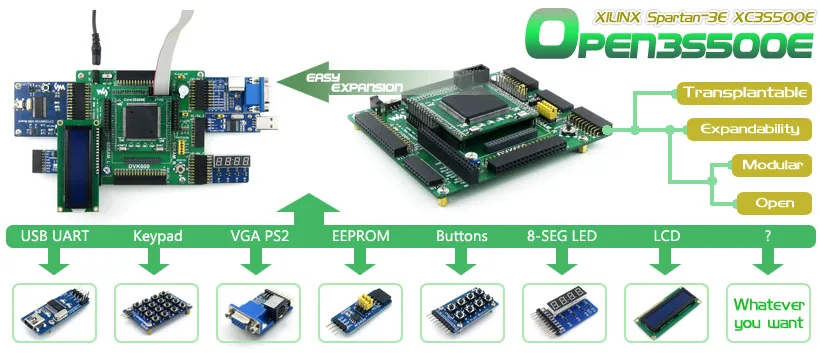

XC3S500E development board

Обзор

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACore3S500E.

Open3S500E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

Что на материнском доске

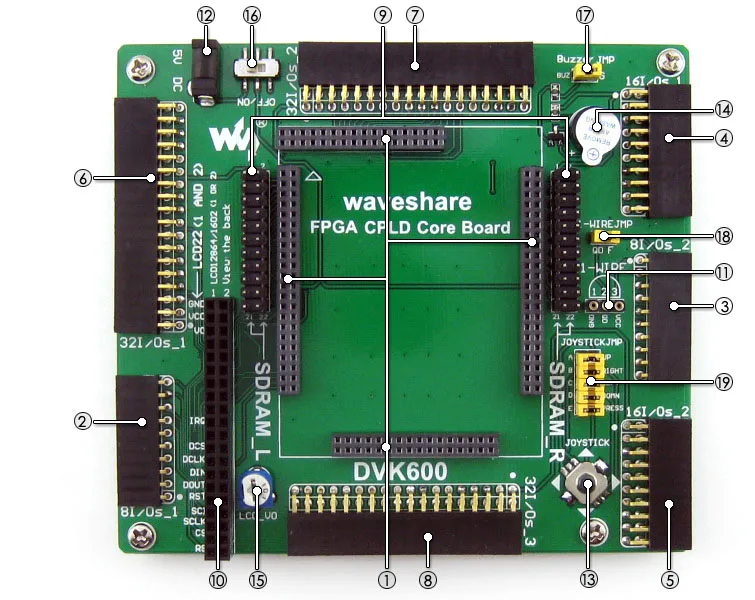

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. SDRAM (синхронное динамическое ОЗУ) интерфейс
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5V DC jack
  5. Джойстик:Пять положений
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Мощность переключатель
  9. Зуммер джемпер
  10. Одно-провода соединительные
  11. Джойстик джемпер

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8, '8. 32I/Os_3 'не подключен.

Что на Core3S500E

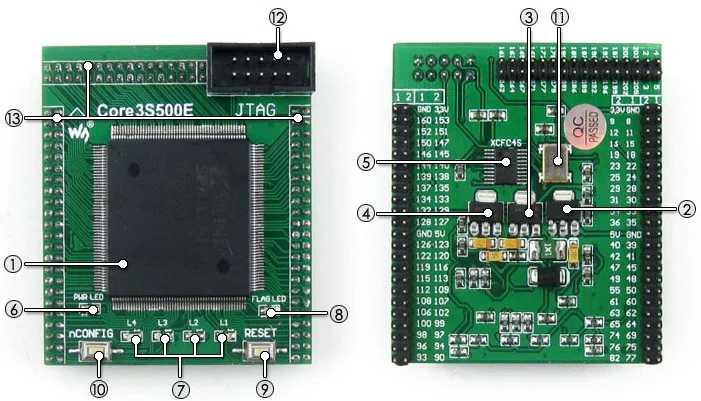

XC3S500E core board on board resource

  1. XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V ~ 3,3 V
    • Посылка:QFP208
    • Ввода/вывода:116
    • LEs:500K
    • Оперативная память:360kb
    • DCMs: 4
    • Отладки/программирования:Поддержка jtag
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. XCF04S,Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. FPGA инициализации индикатора
  9. Кнопка сброса
  10. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. 50 м активный кристаллический осциллятор
  12. JTAG интерфейс:Для отладки/программирования
  13. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

FPGA Development Board

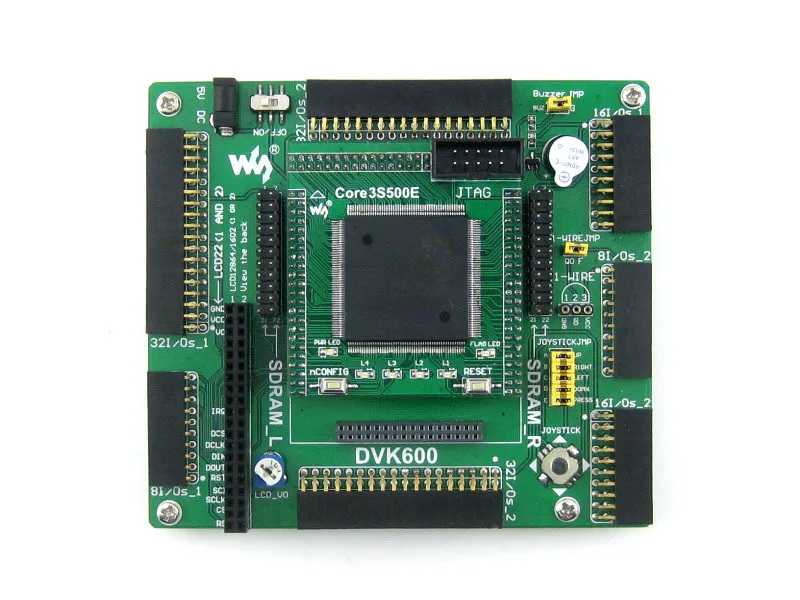

Open3S500E макетная плата FPGA Development Board
Open3S500E макетная плата FPGA Development Board
Open3S500E доска для разработки вид сзади FPGA Development Board
Материнская плата печатная плата для DVK600 FPGA Core Board

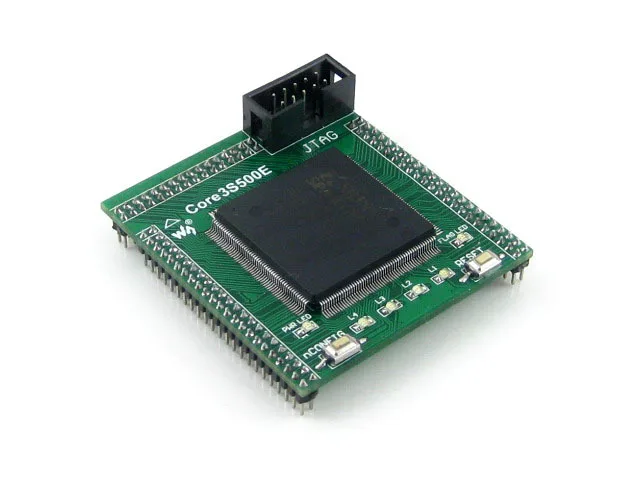

FPGA основной плате Core3S500E FPGA Core Board
FPGA основной плате Core3S500E
Подключение к различные периферийные устройства LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к EEPROM доска Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска CY7C68013A USB Board
Подключение к USB плате CY7C68013A VGA PS2 Board
Подключение к плате VGA PS2 Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание:
Open3S500E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Дополнительные платы на фото не включены в стандартную посылка Open3S500E.

Примеры

Плата разработки Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL
AT24CXX EEPROM I2C Y Y
FM24CXX Фрам I2C Y Y
AT45DBXX DATAFLASH SPI Y
PCF8563 РТК I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 Датчик температуры 1-проводной Y
SP3232 Последовательной связи UART Y Y
SP3485 Последовательной связи UART Y Y
PL2303 USB UART UART Y Y
CY7C68013A USB устройство Ввода/вывода   Y
Зуммер Звуковое устройство 1I/O (ШИМ) Y Y
PS/2 клавиатуры Вход устройства PS/2 Y Y
Одной кнопки Вход устройства ---- Y Y
4x4 клавиатуры Вход устройства 8I/Os Y Y
Джойстик Вход устройства 5I/Os Y Y
Светодиодные лампы Дисплей устройства ---- Y Y
8 SEG светодиодный Дисплей устройства 13I/Os Y Y
Монитор с видеографической матрицей Дисплей устройства VGA Y Y
Персонаж ЖК-дисплей Дисплей устройства 11I/Os Y Y
Графический ЖК-дисплей Дисплей устройства 11I/Os Y Y

Отладки/программирования Интерфейс

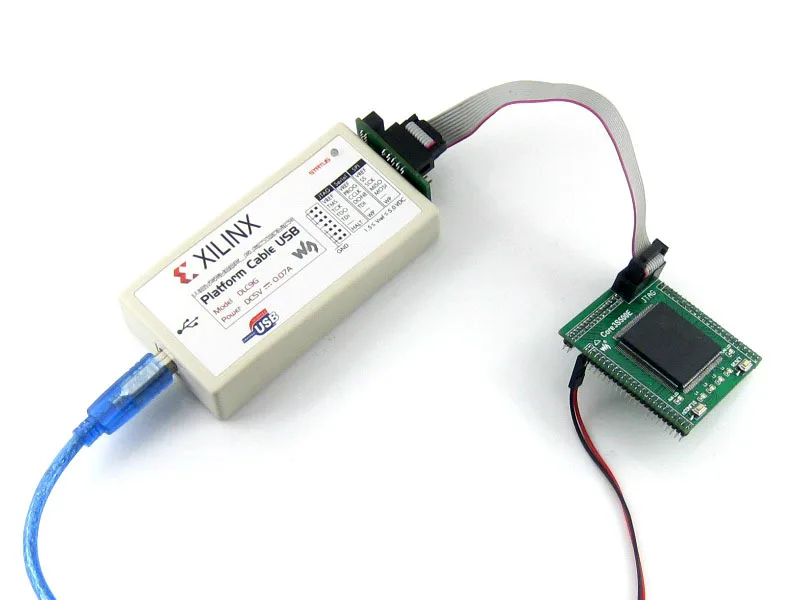

Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG header pinout

Развития ресурсы

    • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
    • Демонстрационный код (Verilog, VHDL)
    • Схема (PDF)
    • FPGA документация развития

    Вики:Www.wav eshare.com/wiki/Open3S500E

Посылка содержит

  1. Open3S500E макетная плата x 1

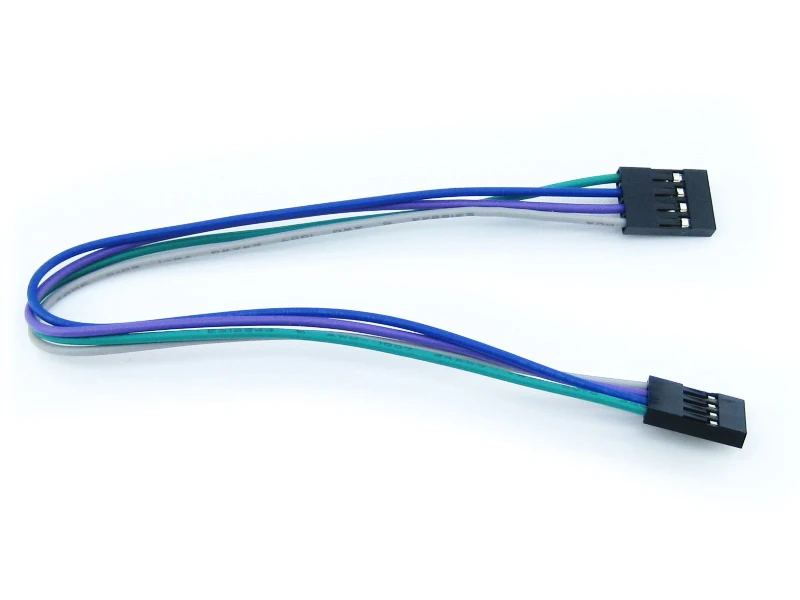

  2. 4-контактный провод х 2

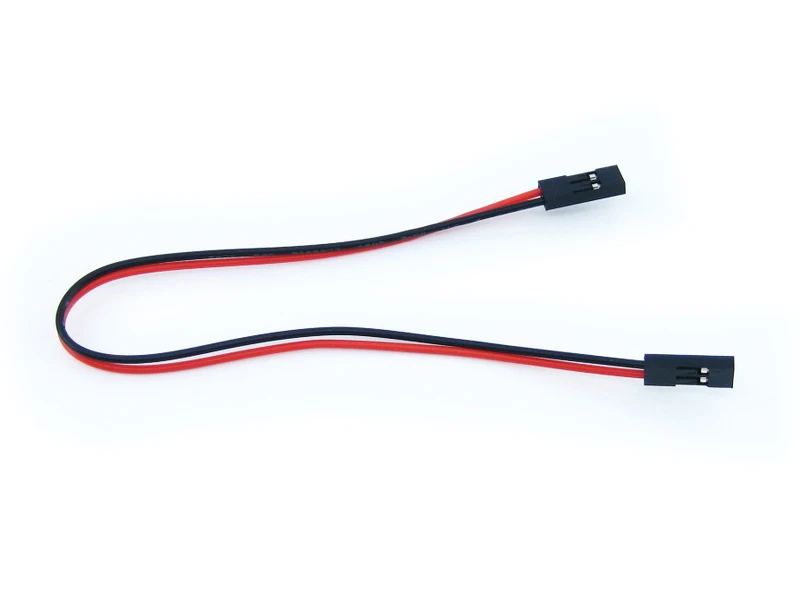

  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1 2 3 4
