5 в 12 В 24 бесконечная петля с одной задержкой двойной

---

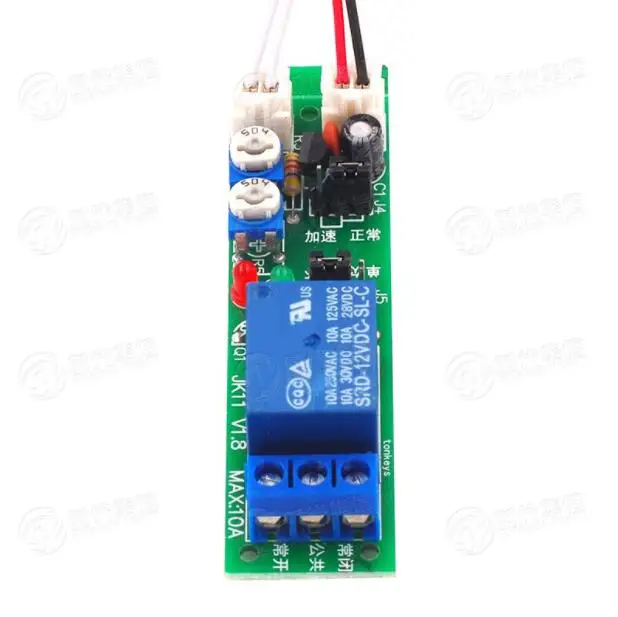

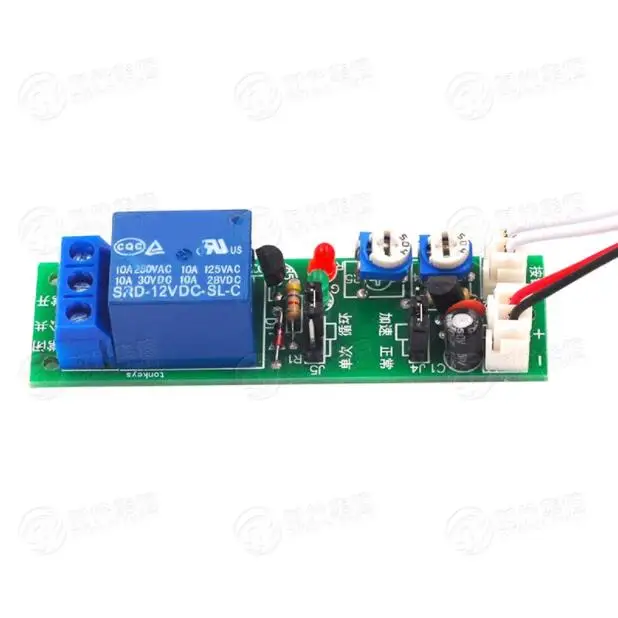

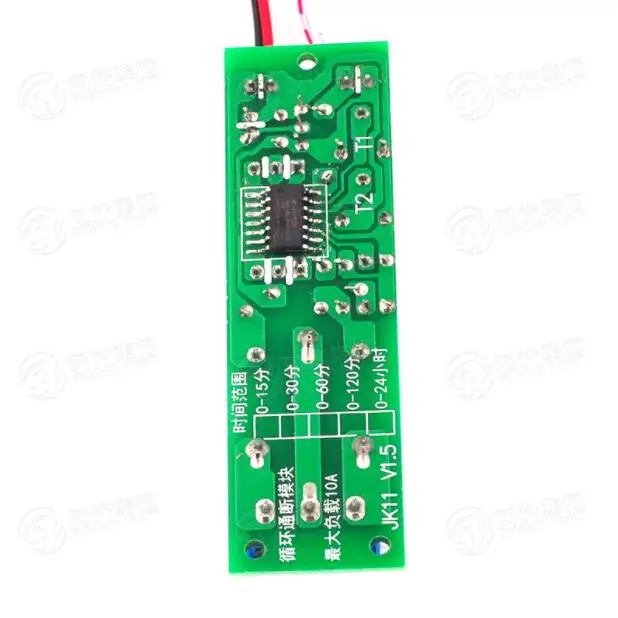

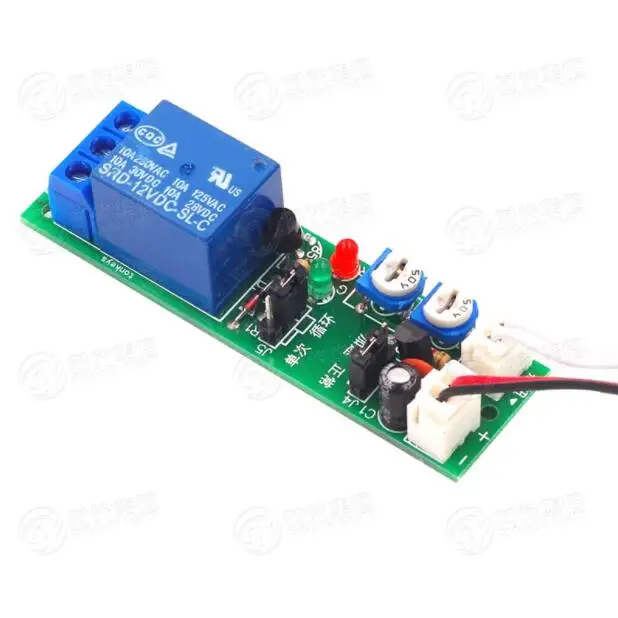

  Этот модуль использует микрокомпьютер с одним чипом в качестве основного ядра управления с высокой точностью времени. Встроенная схема watchdog и специальный чип сброса MCU работают стабильно и надежно. Одиночный режим: 1. Не работайте после включения. После запуска реле включается и отключается после времени прибытия. 2. В течение периода задержки после включения реле, триггер снова, и задержка будет прервана немедленно. Циклическом режиме: 1. Не работайте после включения. После запуска реле включено, и оно отключено после достижения времени T1. Включается после достижения времени T2. Этот цикл. T1 и T2 устанавливаются двумя регулируемыми резисторами. 2. В процессе задержки работы, если он срабатывает снова, задержка будет прервана немедленно. Типичное применение для справки: 1. Ограниченное по времени рабочее оборудование, например, автоматическое выключение после 5 минут запуска каждой кнопки. 2. Машина повторяет тестовую цепь, например, тест, который заряжен в течение 1 минуты, а затем выключен в течение 1 минуты. 3. Аквариумный насос периодически перекачивается водой для перекачки кислорода. 4. Другое оборудование для контроля времени. Производительность: 1. Когда перемычка OP1: от 1 секунды до 100 секунд, точность регулировки составляет 01 секунды. 2. Когда перемычка OP2: от 1 секунды до 15 минут, Точность составляет 1 секунду. 3. Погрешность задержки при различных температурах и влажности не превышает 2% Описание продукта: 1, модель: JK11 2. Название: циклическое реле Вкл/Выкл 3. Модуль управления предназначен для циклического переключения (прерывистая работа) для функционального контроля продуктов, таких как здоровье, Промышленный контроль, игрушки и т. Д. Особенности: 1. Использование промышленного однокристаллического времени управления, высокая точность, стабильная производительность 2. Два регулируемых резистора используются для регулировки времени, а длительность подключения и длительность отключения могут быть независимо отрегулированы; 3. Внешний контакт активирован, и время начинается с короткого замыкания с кнопкой самосброса. Кроме того, можно начать обратный отсчет, укорочив триггеры вместе для достижения включения питания; Как только они снова срабатывают во время операции, они будут немедленно отключены. 4, диапазон времени делится на 0-100 секунд, 0-15 минут, 0-30 минут, 0-60 минут, 0-120 минут, 0-24 часа и другие характеристики 5, диапазон напряжения имеет три характеристики 5V12V24V Основной принцип работы: 1. Выберите Заводские стандартные настройки в качестве примера. После включения питания красный светодиодный светильник включится, и реле находится в выключенном состоянии. При коротком замыкании на конце триггера, зеленый светильник модуля включен и сразу входит в рабочее состояние. Запуск снова в рабочем состоянии перестанет работать. 2. В рабочем состоянии реле будет проходить T1 секунды, сломать T2 секунды, пройти T1 секунды, сломать T2 секунды .. Непрерывной записи. T1 и T2-это время, которое пользователь настраивает через регулируемый резистор.
