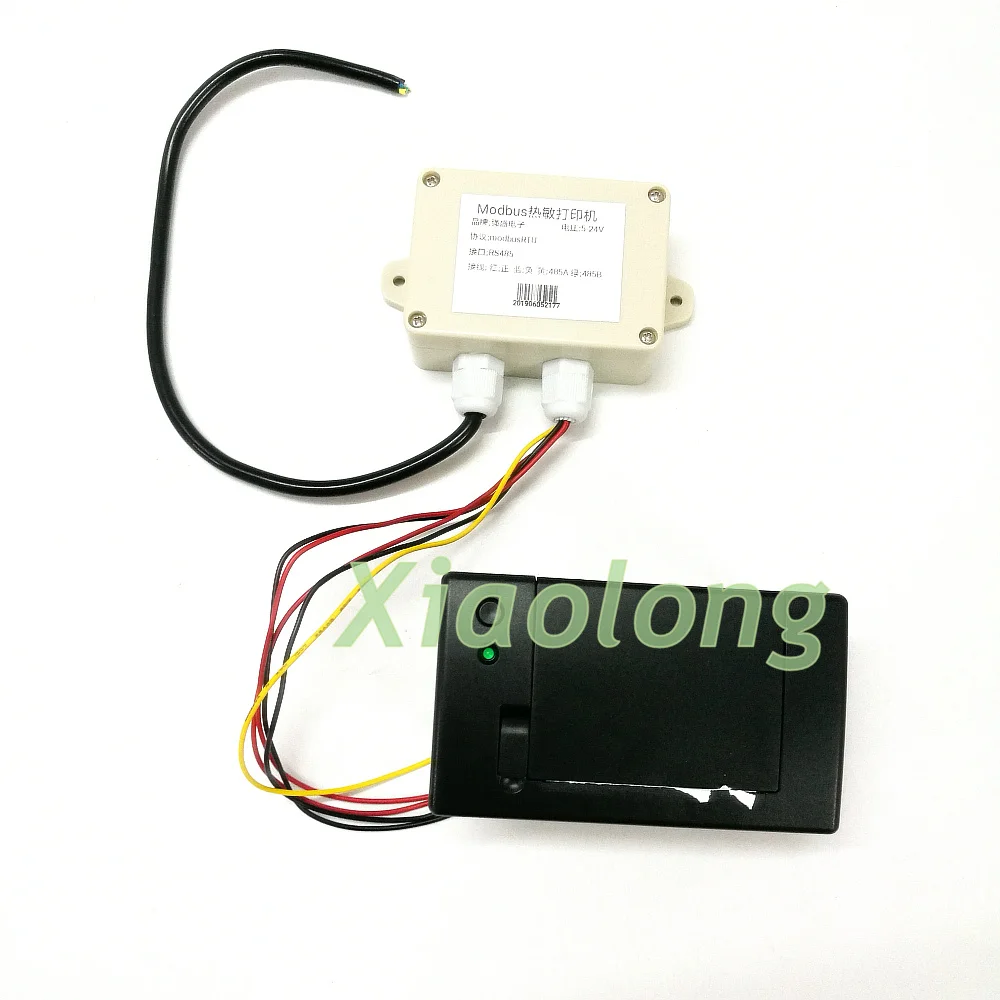

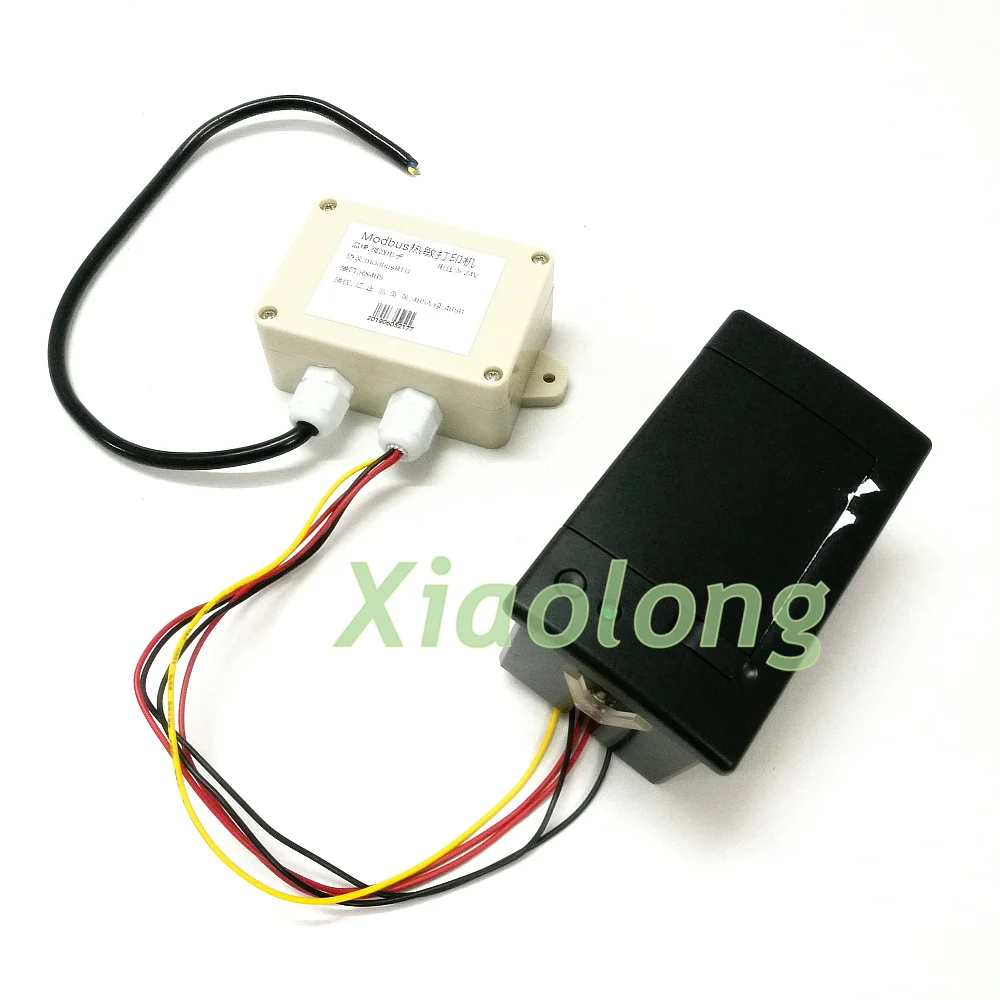

Новый термопринтер Modbus 485 принтер промышленный сенсорный экран ПЛК QR код штрих

---



Поддержка 1D кода, 2D код печати, поддержка редактирования форматов, Поддержка печати обычной тепловой бумаги и наклеек   Предоставляем Siemens Mitsubishi plc конфигурации king Weiluntong, Buco сенсорный экран   Обратите внимание, что если это пользовательский формат, пожалуйста, предоставьте формат макета и фиксированный печатный текст.   Термальный принтер Modbus-RTU-это принтер, который поддерживает протокол связи RS485 Modbus-RTU. Может быть широко использован в промышленном контроле и записи гражданских данных, двумерный код штрих-кода печати. В то же время стандартный протокол Modbus-RTU может использоваться для подключения к различным ПЛК и программному обеспечению конфигурации, и номер станции может быть изменен.       Программное обеспечение для соглашения   Заводские параметры по умолчанию:   Интерфейс связи: RS485 / RS232. Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит. Скорость передачи данных: 9600 (программное обеспечение изменяется). Адрес: 1 (может быть изменен по). Метод связи: хост мониторинга и устройство используют режим запроса «один к одному» (или «один к большему»). Протокол передачи данных: MODBUS-RTU Команда протокола MODBUS, подробное объяснение, пример   Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатеричными, а рабочий адрес по умолчанию 01.                   Адрес регистра таблице:

存放内容	西门子plc地址	MODBUS地址	值定义
启动打印控制 (D1- D4)	40001	00	写入1启动打印,打印完成后自动清零
D1	40002	01	打印机D1值
D2	40003	02	打印机D2值
D3	40004	03	打印机D3值
D4	40005	04	打印机D4值
启动打印控制 (D1- D4)	40006	05	写入1启动打印,打印完成后自动清零
D5	40007	06	打印机D5值
D6	40008	07	打印机D6值
D7	40009	08	打印机D7值
D8	40010	09	打印机D8值
启动打印控制 (FD1- FD4)	40011	10	写入1启动打印,打印完成后自动清零
FD1	40012-40013	11-12	打印机FD1值
FD2	40014-40015	13-14	打印机FD2值
FD3	40016-40017	15-16	打印机FD3值
FD4	40018-40019	17-18	打印机FD4值
启动打印条码(固定长度)	40021	20	写入1启动打印,打印完成后自动清零
条码第На возраст от 1 года до 8 лет位	40022-40029	21-28
启动打印时间	40031	30	写入1启动打印,打印完成后自动清零
Года	40032	31	Года
月	40033	32	月
日	40034	33	日
时	40035	34	时
分	40036	35	分
秒	40037	36	秒
启动打印条码(可调长度)	40041	40	写入1启动打印,打印完成后自动清零
条码长度	40042	41	条码长度
条码值 (На возраст от 1 года до 8 лет位)	40043-40050	42-49	条码值 (На возраст от 1 года до 8 лет位)
启动打印二维(可调长度)	40051	50	写入1启动打印,打印完成后自动清零
二维码长度	40052	51	二维码长度
二维码值 (На возраст от 1 года до 8 лет位)	40053-40060	52-59	二维码值 (На возраст от 1 года до 8 лет位)



Будьте осторожны, чтобы не подключать напряжение источника питания к другим клеммам, за исключением источника питания, в противном случае модуль будет сгореть.   Пример отправки данных:   Печать штрих-кода значение 1234:           Установите номер станции (код функции: 16H)   Например, начальный номер станции-01, а номер станции-02.   Хост отправляет: 01 16 00 00 00 02 C9 C8 (00 02 указывает на заданный номер станции)   Slave return: 02 16 00 00 00 FF 08 7A (указав, что установка завершена, номер станции начинает действовать немедленно)       Например, начальный номер станции-01, а номер станции-03.   Отправка хоста: 01 16 00 00 00 03 08 08 (00 03 указывает номер заданной станции)   Slave return: 03 16 00 00 00 FF 09 AB (указав, что установка завершена, номер станции немедленно начинает действовать)       Например, начальный номер станции-03, а номер станции-04.   Отправка хоста: 03 16 00 00 00 04 48 28 (00 04 указывает на заданный номер станции)   Slave return: 04 16 00 00 00 FF 08 1C (указав, что установка завершена, номер станции начинает действовать немедленно)
