Беспроводной передатчик с датчиком температуры протокол Modbus RS485 сбор данных для

2. Параметры продукта

3. Размер

Датчик (XZ-TP10)

Получающий хост XZ-SRM-MUS

4.OОперации процесса

XZ-TP10 Управление процесса

Переключение различных режимов работы в соответствии с использованием способа. Режимы, как указано ниже:

1) режим сна: датчик не работает, без передачи и сна с низким потреблением.

2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодный мигает; Пользователь может отправить команду для установки идентификатора датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения в течение 5 минут и сигнал передачи, светодиодный индикатор мигает.

4) источник постоянного тока с режимом переключения: Есть 3 режима может быть включен, нажав на кнопку. Переключение времени в соответствии со следующей таблицей:

A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим запуска автоматически переходит в обычный режим через 20 секунд;

C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.

XZ-TARP процесс работы:

XZ-TARP-это беспроводной usb-ретранслятор, который автоматически передает полученную информацию о датчике в воздухе каждый раз. Многие ретрансляторы может использоваться в одно и то же время, нет реле между ретрансляторы и ретранслятор нужно всего лишь источника питания.

XZ-SRM-MUS процесс работы:

XZ-SRM-MUS является модульным приемником беспроводного датчика. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно.

Если требуется Дальняя передача и более высокая производительность, рекомендуется повторитель, и если добавить ретранслятор, расстояние передачи может быть до 2 км-3 км в открытом поле.

Нажмите на следующую картинку и повторитель заказа.

5. Инструкции по подключению приемника Modbus:

6. СрокAta протокол

Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.

1. Установите XZ-SRM-MUS адрес

Средняя: 0xFF (фиксированная)

FN: 0x06 (фиксированный)

SETID: 0x01 (0x01 ~ 0xFF)

Возврат:

2. Прочитайте XZ-SRM-MUS адрес

Возврат:

3. Добавьте адрес XZ-TP10/XZ-TH10 в соответствующий канал XZ-SRM-MUS

MID: 0x01 (XZ-SRM-I01M адрес)

FN: 0x08 (фиксированный)

LEH: 5N 5 байт на канал, N = 1-20 (добавить N датчики в соответствующий канал, XZ-SRM-I01M до 20 каналов, последующая LORA версия может быть расширена до 256)

Датчик SID1 фактический адрес 1 CH1 Установите датчик на канал 1

SID34567890 датчик фактический адрес 34567890

CH2 Установите дополнительный датчик на канал 2

Возврат:

4. Удалите адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

Возврат:

5 считывание идентификатора датчика и номера канала XZ-TP10 /XZ-TH10 в XZ-SRM-MUS

Возврат:

6. Прочитайте значение датчика канала в XZ-SRM-MUS:

MID: 0x01 (XZ-SRM-MUS адрес)

FN : 0x03 (фиксированный)

CHS : 0x0001 считывает адрес начала канала датчика 0x0001 ~ 0x0014

SCH : 0x0004 считывание номера канала датчика всего 4 0x0001 ~ 0x0014

Возврат:

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x03 (фиксированный)

LEH: 8N 8 байт на канал, N = 1 ~ 20

Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

0x02FE = 76.6%

Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.

0x0168 = 3,60 V

Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

0xFFA0 = -96dBm

CRC-16 C языковые процедуры:

Неподписанный int Check_CRC (неподписанный char * pBuffer, неподписанный int Length)

{

Без подписи int wCRC = 0xFFFF;

Без подписи int i,j;

Для (i = 0;i

{

WCRC ^ = pBuffer[i];

Для (j = 0;j<8;j + +)

{

If (wCRC & 0x0001)

WCRC = (wCRC> 1) ^ 0xA001;

Другое

WCRC = wCRC> 1;

}

}

Возврат wcrc;

}

7. Бесплатная Настройка программного обеспечения Modbus

8. Определение интерфейса XZ-SRM-MUS

Больше новых продуктов

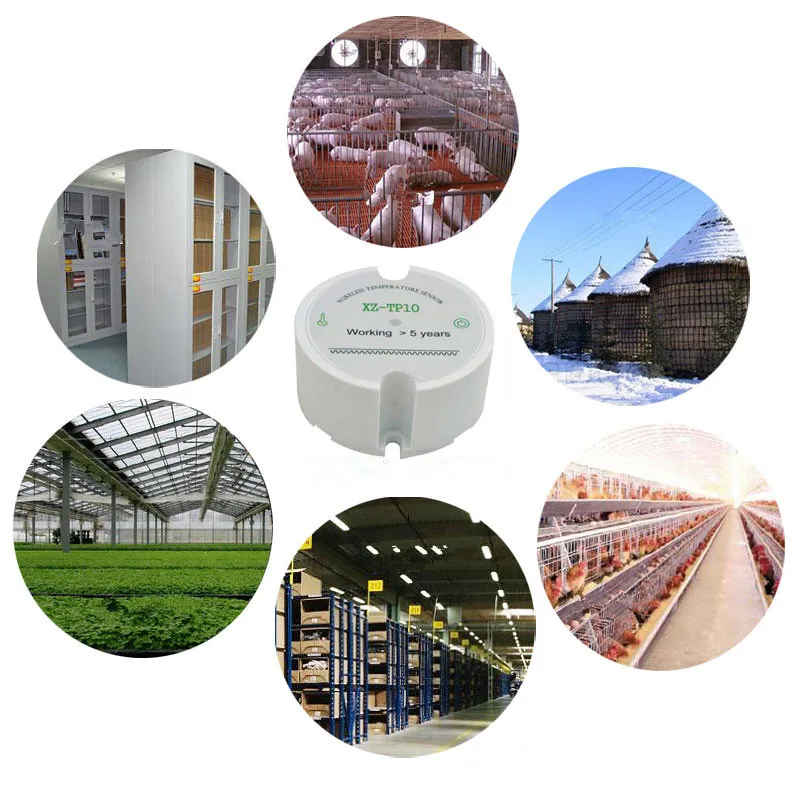

9. Применение
