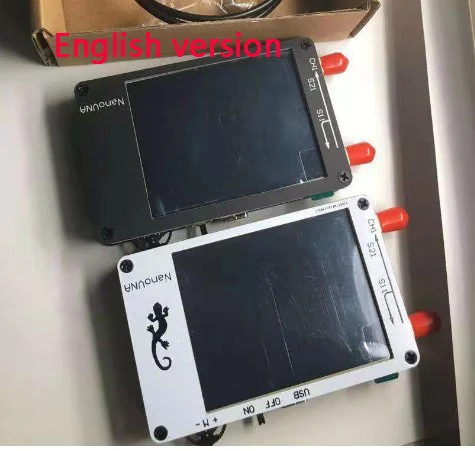

Английская версия с тремя калибровочными частями, двумя проводами, usb-кабелем для зарядки.

Эта машина основана на проектах с открытым исходным кодом, каждый может клонировать anddiy, но я надеюсь, что вы сможете понять больше, прежде чем начать. Некоторые клиенты сообщили о покупке из других каналов. Производительность nanoVNAPoor, я проверил его и обнаружил, что это была простая копия более ранней версии. Даже щит опущен. Это может привести к серьезному ухудшению производительности, каждая машина Будет строго откалиброван и протестирован перед поставкой. Если у вас есть какие-либо вопросы, вы можете связаться со мной напрямую через Wangwang. Если вы покупаете в другом доме, хотя он описывает производительность, как я. Но это не может быть достигнуто. Я не имею ничего общего с собой, только несу ответственность за продукты, продаваемые в нашем магазине.

DIYVector анализатор сети, ссылка на Japanedy555(//twitter.com/edy555) соответствующий дизайн, Модифицированная часть цепи, дополнительная схема управления батареей, RedesignPCB. Простое и практичное программное обеспечение designPCcontrol, сквозное программное обеспечение exportTouchstone(snp) документы для различного дизайна радио и программного обеспечения моделирования. Улучшенный алгоритм частоты, Availabilitysi5351Extended odd harmonics поддерживает частоту измерения to900MHzThe, разработан металлический щит. Уменьшение внешних помех и повышение точности измерений, si5351Direct output50K-300MHzFrequency band предлагает лучшую динамику than70dBDynamics,Extended300M-600MHzBand может обеспечить лучшую динамику than50dBDynamics,600M-900MBand superi.

Это абзац. DIYproduct, обеспечивает идеальную функцию измерения векторной сети в размере кредитной карты, насколько это возможно. Содержит a2.8An дюймовый сенсорный экран, аккумулятор 400 мАч, может использоваться offline2hour, для более длинных измерений, пожалуйста, прикрепите мобильную мощность или свяжитесь со мной, чтобы сделать большую версию батареи.. Измерение TX/RXMode, полное измерение 11ands21параметр, если needs12ands22, требуется ручная замена проводки порта трансивера. Если есть другие дефекты, вы можете связаться со мной..

Базовая Производительность:

● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)

● Радиочастотный выход:-13 дБм (максимум-9 дБм)

● Точность частоты: <0,5 ppm

● Порт SWR: <1,1

● Дисплей: 2,8 дюйма TFT (320x240)

● Интерфейс USB: режим связи USB type-C: CDC (серийный)

● Источник питания: USB 5 в 120 мА, Built-in400mAhBattery, Максимальная зарядка 0.8а

● Количество калибровочных точек: 101 (фиксированное)

● Количество точек сканирования: 101 (фиксированное)

● Отслеживание дисплея: 4, знак: 4, Сохранение настроек: 5

Измерение параметров, VSWR, фаза, задержка, Smith Circle...;

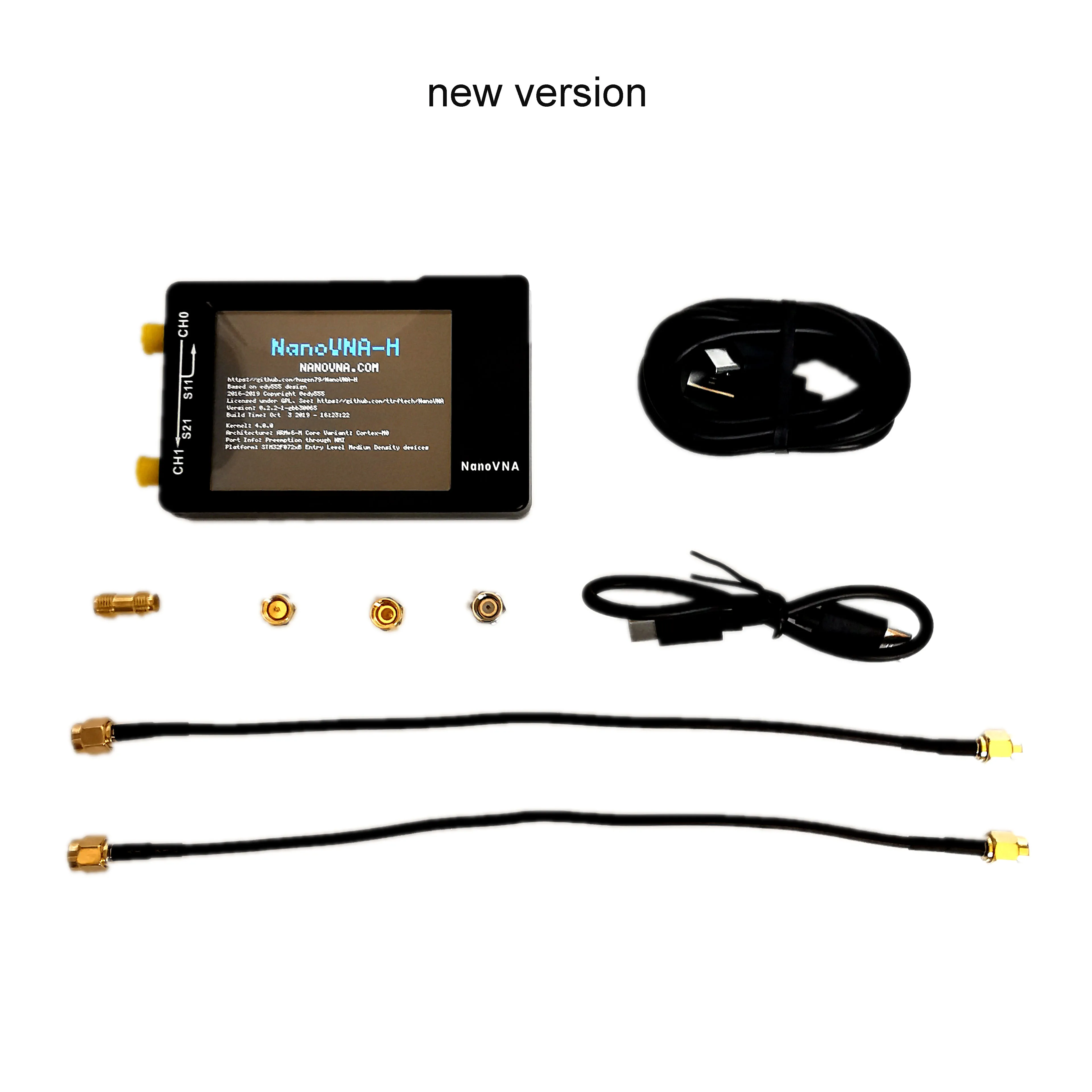

Набор включений: NanoVNAHost(contain400mAhBattery)One,USB Type-CData Line,30 см SMAPublic для общественных RG174Radio Частотный кабель две части, SMASimple набор калибровки (O/S/L, по умолчанию волосы на голове, если вам нужна мама, пожалуйста, обратите внимание или свяжитесь со мной.), smamпрочее-to-Mother коннектор.

Инструкции по эксплуатации и программному обеспечению управления

//share.weiyun.com/5HFmWGl

Или

//pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g код извлечения: kixh

Или

//drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND

Было получено много отзывов. Hambuy измерения антенны, измените версию большого fontnanoVNA_900_AA, если вам нужна большая версия шрифта программного обеспечения, вы можете обновить прошивку после получения. Вы также можете делать заметки при съемке.. Вы можете обновить соответствующую версию программного обеспечения и Выбрать подходящее использование. Если у вас есть какие-либо вопросы, Вы можете дать мне прямые отзывы., обновления программного обеспечения будут помещены на диск.. Эффект большой версии шрифта следующим образом:

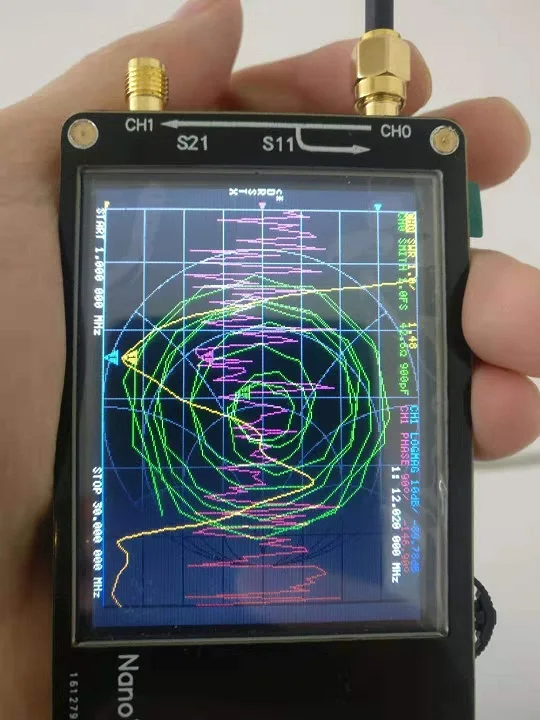

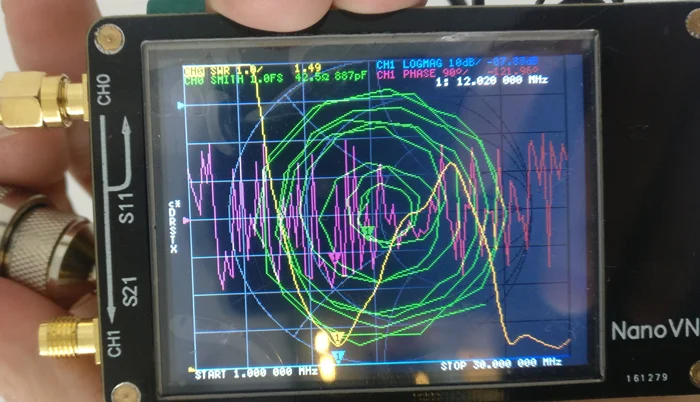

Измеряя коротковолновую антенну, на следующем экране показана желтая линия как отношение стоящей волны: (будьте осторожны: из-за использования этого machineSMA порта, SMA порт s-медные отливки, пожалуйста, не делайте это hard.50-7/RG213Equal кабель непосредственно через порт toSMA, чтобы избежать damageSMA порт, прилагается может быть использован d как показано ниже. SMACable подключение toSMA Используйте порт laterMturnSMAJoint подключение)

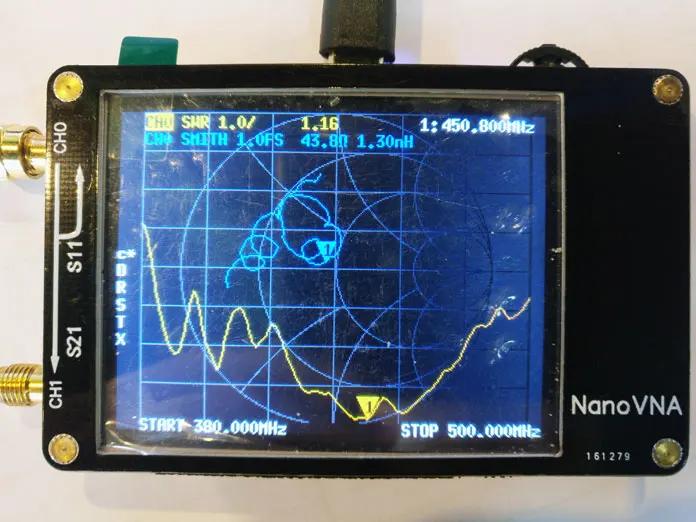

Размерная сетка

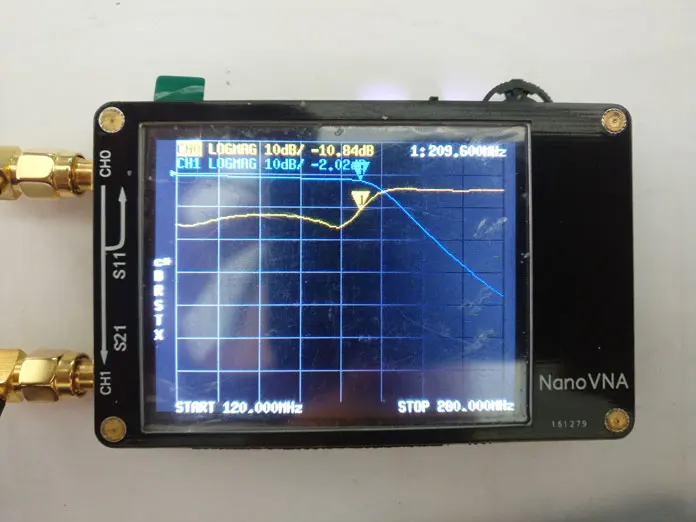

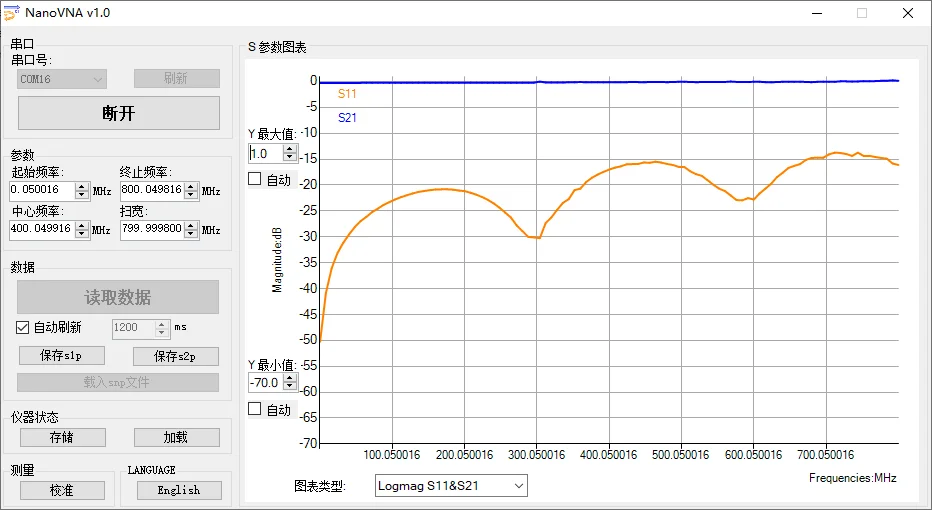

Измерительный проходной фильтр

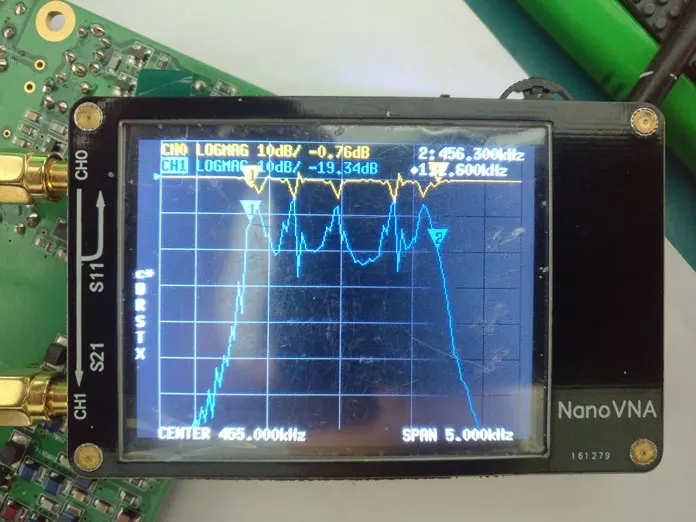

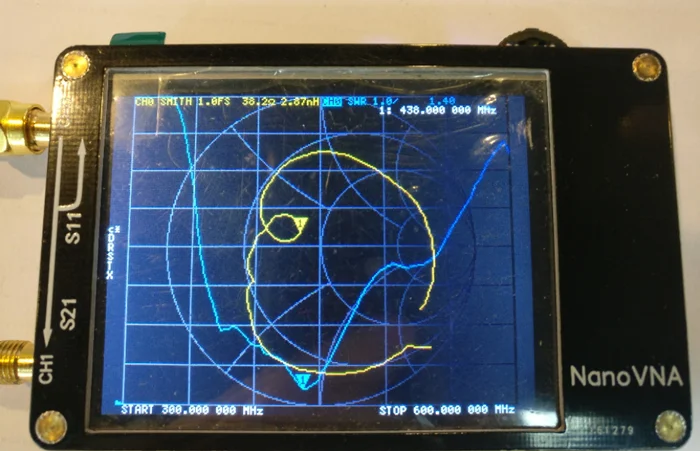

Измерительная полоса пропускания is2.4KOf455K SSBWave фильтр

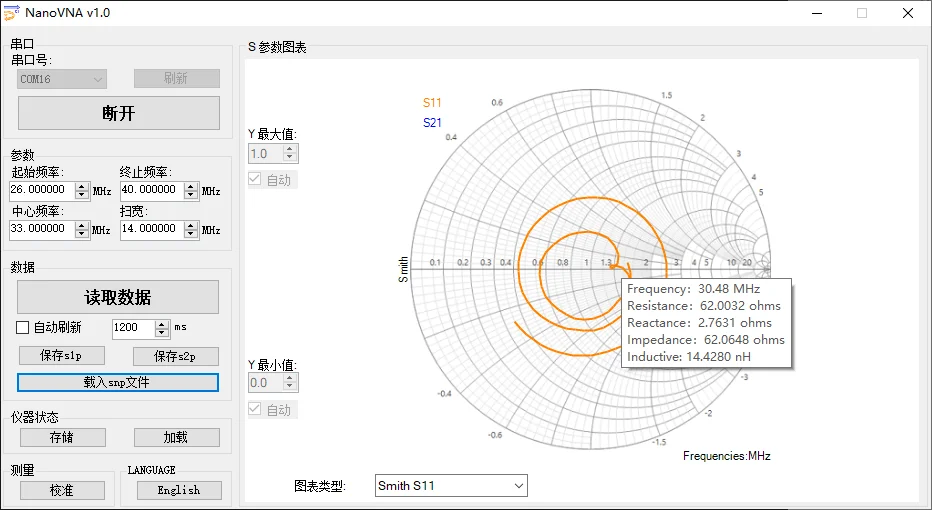

Компьютерное программное обеспечение поддерживает контроль и отображение в реальном времени, документы ExportableTouchstone(snp) для различных дизайна радио и моделирования программного обеспечения

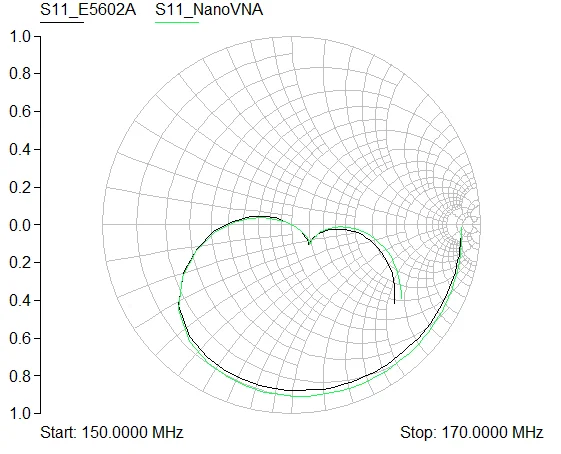

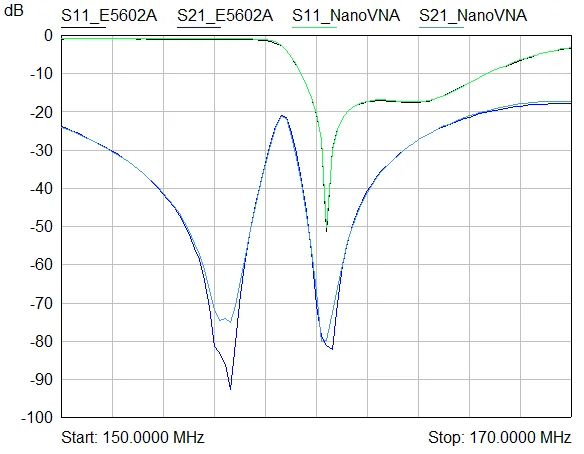

В качестве измерительного устройства точность, естественно, очень важна., простые Калибровочные детали, прикрепленные к этой машине, как и с коммерческим векторным сетевым анализом, Хорошая точность может быть получена путем правильной калибровки перед использованием.. Два порта будут откалиброваны перед отправкой. Если вы измените условие измерения (при измерении по линии расширения, переключение с более узкой полосы калибровки на более широкую полосу измерения), его необходимо повторно откалибровать. Сохранить как настройки После калибровки 0 его можно использовать непосредственно на следующей загрузке. Он также может быть сохранен в another4Save элементы передаются, когда они должны быть usedrecalcall. На следующем рисунке показаны те же условия тестирования. UseNanoVNAandAgilent E5062AMeasure oneVContrast данные сегментного дубликатора:
