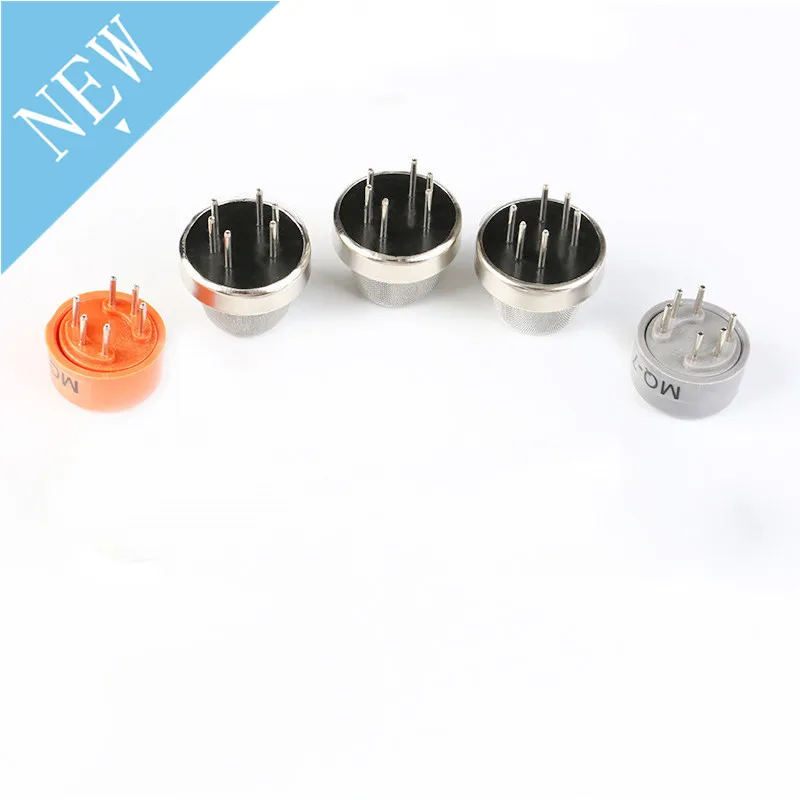

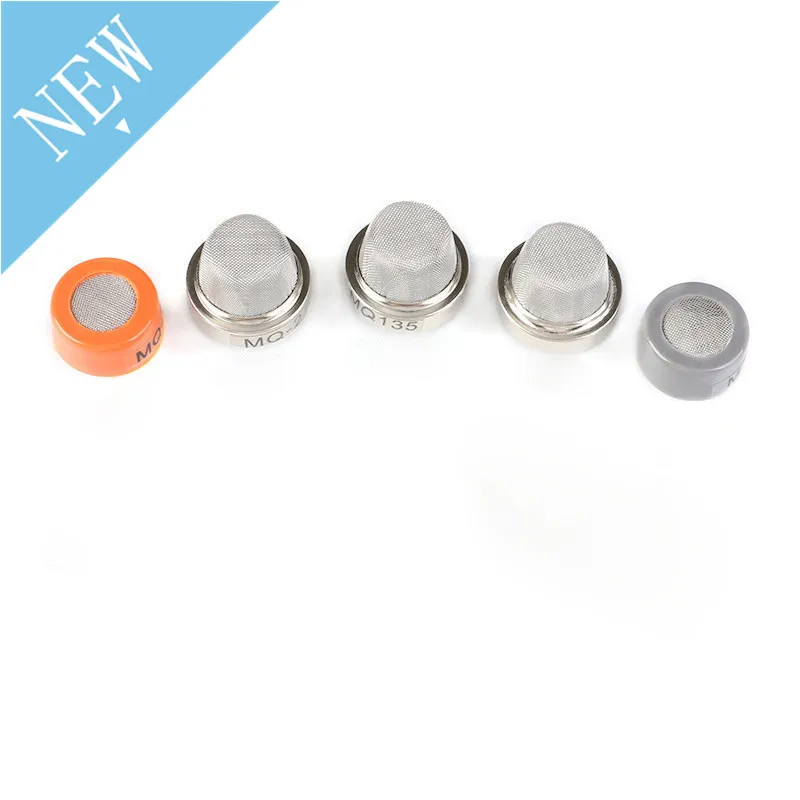

MQ 2 3 5 7 8 135 детектор дыма модуль датчика сжиженного газа для Arduino Starter DIY Kit|Запасные

MQ 2 3 5 7 8 135 детектор дыма модуль датчика сжиженного газа для Arduino Starter DIY Kit|Запасные

MQ-2 Сенсор

• Модель: MQ-2
• Газ: дым
• Диапазон обнаружения: от 300 до 10000ppmm
• Характеристика газа: 1000ppmm изобутан
• Чувствительность: R в воздухе/Rin typical gasge5
• Чувствительное сопротивление тела: 1KOmega до 20KOmega в 50ppm toluene
• Время отклика: le10s
• Время, необходимое для ликвидации последствий: le30s
• Сопротивление нагреванию: 31 Омега plusmn 3 Омега
• Току нагрева: le180mA
• Отопления напряжение: 5,0 V plusmn 0,2 V
• Тепловая мощность: le900mW
• Диапазон измерения напряжения: le24V
• Условия работы температура окружающей среды: -20 градусов C ~ + 55 градусов C
• Влажность: le95 % RH
• Содержание кислорода в окружающей среде: 21%
• Температура: -20 градусов C ~ + 70 градусов C
• Влажность: le70 % RH
• Применение: бытовые и заводские устройства мониторинга утечки газа, подходящие для обнаружения сжиженных газов, бутанов, пропана, метана, алкоголя, водорода, паров и т. д.

MQ-3 Сенсор

• Газ: спирт (этанол)
• Диапазон обнаружения: 10 ~ 1000ppm спирт
• Характерный газ: 125ppm спирт
• Чувствительность: R в воздухе/Rin typical gasge5
• Чувствительное сопротивление тела: 1 ~ 20KOmega в воздухе
• Время отклика: le10s (70% ответа)
• Время восстановления: le30s (70% отклика)
• Сопротивление нагреванию: 31 Омега plusmn 3 Омега
• Току нагрева: le180mA
• Отопления напряжение: 5,0 V plusmn 0,2 V
• Тепловая мощность: le900mW
• Диапазон измерения напряжения: le24V
• Температура окружающей среды: -20 градусов C ~ + 55 градусов C
• Влажность: le95 % RH
• Содержание кислорода в окружающей среде: 21%
• Температура хранения: -20 градусов C ~ + 70 градусов C
• Влажность хранения: le70 % R

MQ-5 Сенсор

• Применимые газы: сжиженный газ, метан, газ
• Диапазон обнаружения: 300 ~ 10000ppm
• Характеристика газа: 1000ppm изобутан
• Чувствительность: R в воздухе/R в типичном gasge5
• Чувствительное сопротивление тела: 1KOmega ~ 20KOmega в 2000ppm изобутан
• Время отклика: le10s
• Время, необходимое для ликвидации последствий: le30s
• Сопротивление нагреванию: 31 Омега plusmn 3 Омега
• Току нагрева: le180mA
• Отопления напряжение: 5,0 V plusmn 0,2 V
• Тепловая мощность: le900mW
• Диапазон измерения напряжения: le24V
• Температура окружающей среды: -20 градусов C ~ + 55 градусов C
• Влажность: le95 % RH
• Содержание кислорода в окружающей среде: 21%
• Температура хранения: -20 градусов C ~ + 70 градусов C
• Влажность хранения: le70 % RH

MQ-7 Сенсор

• Модель продукта: MQ-7
• Тип товара: полупроводниковый газовый датчик
• Газ обнаружения: окись углерода
• Концентрации обнаружения: 10-1000ppmCO
• Циклическое напряжение: le10V DC
• Напряжение нагрева (VH): 5,0 V plusmn 0,2 V acorcc (высокий)
• 1,5 V plusmn 0,1 vacorcc (низкий)
• Время нагрева (TL): 60plusmn1S (высокий) 90plusmn1S (низкий)
• Сопротивление нагрузки (RL): Регулируемый
• Сопротивление нагреванию (RH): 31 Омега plusmn 3 Омега (комнатная температура)
• Потребляемая мощность нагрева (PH): le350mW
• Чувствительное поверхностное сопротивление (Rs): 2KOmega-20KOmega (in100ppmCO)
• Чувствительность (ы); Rs (в воздухе) / Rs (100ppmCO) ge 5
• Уклон концентрации (Альфа): le 0,6 (R300ppm/R100ppmCO)
• Температура, влажность: 20 градусов C plusmn 2 градусов C; 65% plusmn 5% RH
• Стандартная схема тестирования: Vc: 5,0 V plusmn 0,1 V; VH (высокий): 5,0 V plusmn 0,1 V; VH (низкий): 1,5 V plusmn 0,1 V
• Время разогрева: не менее 48 часов

MQ135 Сенсор

• Модель продукта: MQ135
• Тип товара: полупроводниковый газовый датчик
• Газ обнаружения: аммиак, сульфид, бензиновый пар
• Обнаружение концентрации: 10-1000ppm (аммиак, толуол, водород)
• Циклическое напряжение (Vc): le24V DC
• Напряжение нагрева (VH): 5,0 V plusmn 0,2 V acorcc
• Сопротивление нагрузки (RL): Регулируемый
• Сопротивление нагреванию (RH): 31 Омега plusmn 3 Омега (комнатная температура)
• Потребляемая мощность нагрева (PH): le900mW
• Чувствительное поверхностное сопротивление (Rs): 2KOmega-20KOmega (в 100ppm NH3)
• Чувствительность (ы): Rs (в воздухе) / Rs (100ppm NH3) ge 5
• Уклон концентрации (Альфа): le 0,6 (R100ppm/R50ppmNH3)
• Температура, влажность: 20 градусов C plusmn 2 градусов C; 65% plusmn 5% RH
• Стандартная схема тестирования: Vc: 5,0 V plusmn 0,1 V; VH: 5,0 V plusmn 0,1 V
• Время разогрева: не менее 48 часов

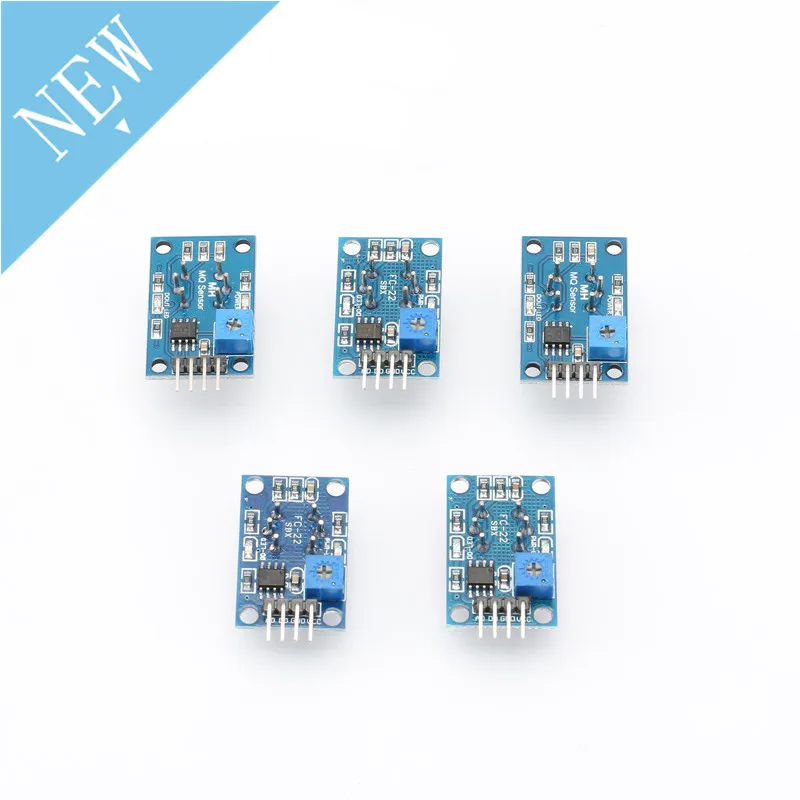

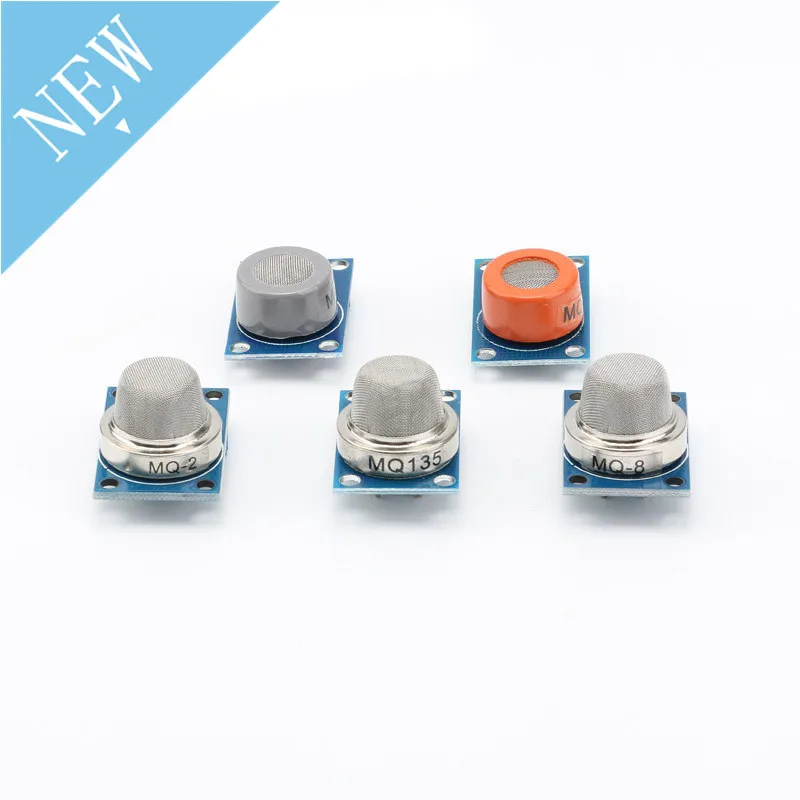

MQ серии Сенсор модуль

Параметры продукта

• Рабочее напряжение: 5VDC
• Потребляемая мощность (ток): 150 мА
• Форма выхода: аналоговый и цифровой выход

• Подключите VCC и GND и индикатор питания модуля будет светильник. Перед использованием источник питания нагревается в течение не менее 2 минут. Датчик может слегка нагреваться. Поскольку внутри имеется нагревательный провод, это не нормально, если он горячий.
• Если на модуль не влияет чувствительный газ или его концентрация не превышает установленный порог, цифровой интерфейс выводит порт на высокий уровень, И аналоговый интерфейс A0 напряжение в основном составляет около 0 В. Когда Влияние Газа превышает установленный порог, модуль цифрового интерфейса D0 выводит низкую мощность. Обувь на плоской подошве, цифровой индикатор светильник включен, В Выходное напряжение от аналогового интерфейса A0 будет постепенно расти вместе с воздействием газа, AO ток на выходе: 0,1-0,3 V (относительно без отходные батареи) наивысшее напряжение концентрации составляет около 4 В;
• Отрегулируйте потенциометр по часовой стрелке (только для чувствительности выхода TTL) для увеличения концентрации; Цифровой выход D0 небольшой платы может быть непосредственно подключен к микрокомпьютеру с одним чипом, И высокий-низкий уровень обнаруживается одночипным микрокомпьютером, тем самым обнаруживая окружающий газ; Количество выхода может непосредственно управлять релейным модулем магазина, тем самым формируя газовый выключатель;
• Цифровой выход небольшой платы может непосредственно управлять активным звуковым модулем магазина, который может образовывать газовую сигнализацию; Аналоговый выход небольшой платы AO может быть соединен с рекламным модулем магазина, И приблизительное значение концентрации окружающего газа может быть получено путем преобразования AD.

• Исправление проводки! Никогда не обращайте вспять положительные и отрицательные, в результате чего плата электроники выгорает. Чувствительность сенсорного зонда Нелинейная, поэтому Аналоговое выходное напряжение нелинейно связано с концентрацией чувствительного газа.
• Этот модуль не имеет аналоговой кривой концентрации выходного напряжения. Пожалуйста, предоставьте сравнение концентрации напряжения в соответствии с фактическим стандартом стандартного инструмента. Фактическое расстояние от чувствительного источника газа будет отличаться. 5,1 Ом подключается к нагреву Входная цепь для защиты нагревательного провода от воздействия холодного питания.
