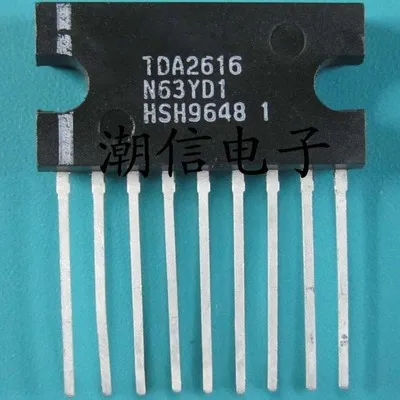

2 шт. TDA2616 ZIP аудио усилитель мощности IC интегральные электронные компоненты|Реле|
44,64 руб.
JTX 3C DC 12V Катушка 7.5Amp 250V AC 10A 30V реле питания 11 Pins 3PDT|relay dc|relay timepin wood |
741,99 руб.

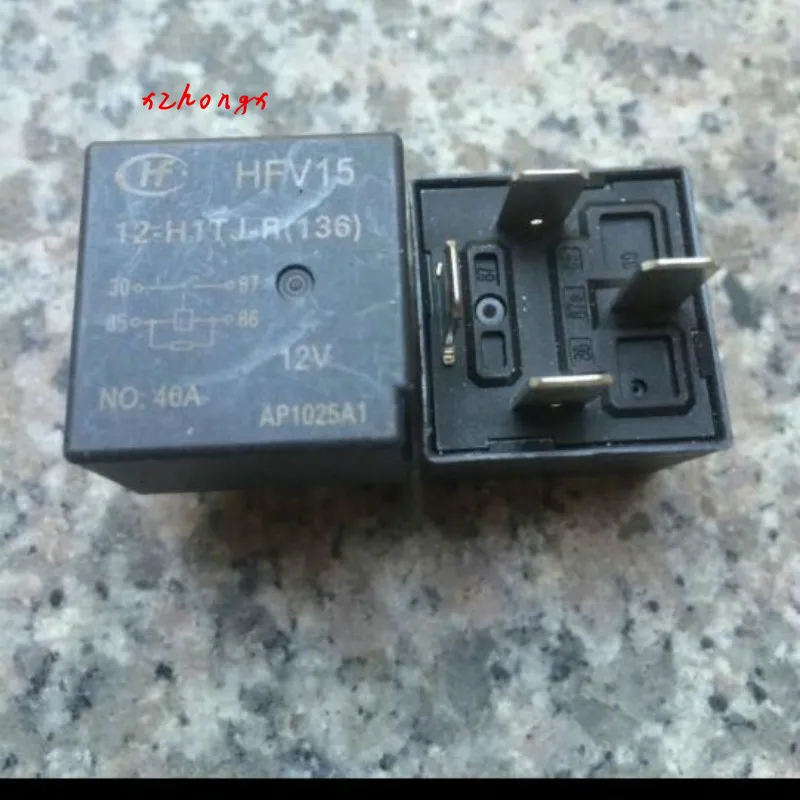

Hfv15 натуральная hfv15 12 h1tj r 40A автомобильное реле 12v 4 контактный разъем|Реле| |
217,82 руб.

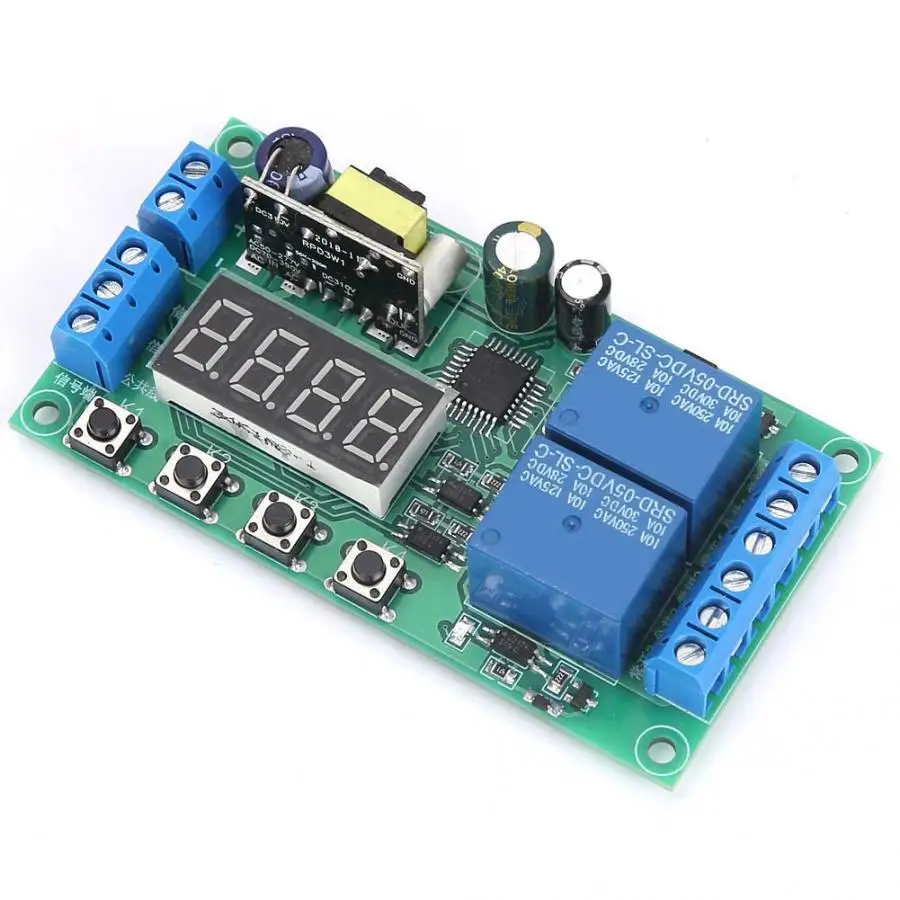

AC 220V двухканальный реле за запозданиевремени модуль Многофункциональный Пульс
690,42 руб.

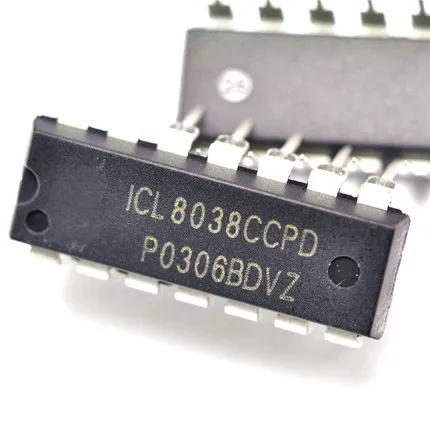

5 шт. ICL8038CCPD DIP14 ICL8038 DIP 8038 ДОСП 14|Реле| |
140,08 руб.
Твердотельное реле SSR 20A с защитным флагом 20DA DC control AC 1 шт.|Реле| |
464,13 руб.
H3CR A 11 pin DC 24V Реле времени 24VDC таймер|relay module|timer relayrelay 10a |
560,34 руб.
Lissony Technology
Магазина Lissony Technology работает с 26.10.2014. его рейтинг составлет 89.49 баллов из 100. В избранное добавили 1666 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 971 наименований товаров, успешно доставлено 13675 заказов. 1750 покупателей оставили отзывы о продавце.
Характеристики
Переключатель ввода и вывода входного сигнала 8 способов стандартная связь
История изменения цены
*Текущая стоимость 2 891,75 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 3672.33 руб. | 3745.48 руб. | 3708.5 руб. |
| Jan-23-2026 | 2978.50 руб. | 3038.29 руб. | 3008 руб. |
| Dec-23-2025 | 3614.68 руб. | 3686.41 руб. | 3650 руб. |
| Nov-23-2025 | 3585.57 руб. | 3657.46 руб. | 3621 руб. |
| Oct-23-2025 | 2862.95 руб. | 2919.57 руб. | 2890.5 руб. |
| Sep-23-2025 | 3527.69 руб. | 3598.66 руб. | 3562.5 руб. |
| Aug-23-2025 | 3498.65 руб. | 3568.14 руб. | 3533 руб. |
| Jul-23-2025 | 3469.7 руб. | 3538.90 руб. | 3503.5 руб. |
Описание товара
10 входных 8 выходных реле, можно собрать 8 сухих или влажных контактных сигналов входного узла, вы можете установить общий анод или общий катод, и автоматически Переключить полярность, без переключателя перемычки. Использование Modbus-RTU связи, непосредственно с PLC, DCS и различными отечественными мягкими
Уведомление о покупке:
Пожалуйста, обратите внимание на то, что данный товар:
(По умолчанию: активный вход) Сухой Контакт вход активный вход сухой контакт вход
Первая глава продукта
A. Краткая информация
MB10DI8RO 10Переключатель ввода и 8 модуль релейного выхода могут собрать 10 сухих или влажных контактных узлов сигнала (активный или Пассивный вход), может вводить общий анод или общий катод, и автоматически переключать полярность, без переключателя перемычки. 10 позиционный переключатель сигнал количества собранных данных через RS485 интерфейс выхода; 8 способ реле может быть управляется через MODBUS автобус; Интерфейс управления для изоляции RS485, используя Modbus-RTU, прямое прилегание PLC, DCS и отечественное различное программное обеспечение конфигурации.
Обнаружение открытого сигнала, релейный выход, источник питания, электрические сигналы связи RS485, изолированные друг от друга, эффективное подавление всех типов последовательного режима и помех общего режима, но также для обеспечения надежной работы модуля.
Две. Характеристика
1. Использование протокола Modbus-RTU.
2. Получение сигнала, релейный выход, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.
Три RS485Выходной интерфейс сигнала связи защищен от перенапряжения и перегрузки по току.
4. Тип входного сигнала и формат связи могут быть установлены программным обеспечением.
Пять Мощность защита от обратной полярности.
6. Открытый сигнал настройки
1) При подключении к активному входу входной сигнал может также использоваться в качестве входного сигнала для общего количества Инь и Ян или входного сигнала, не нужно устанавливать перемычку, функция разворота внутренней полярности.
2) При установке для сухого входного контакта, до тех пор, пока короткий сигнал на публичную сторону сигнала. Тем не менее, пользователи должны указать при покупке, открыть в обычный или изолированный (изолированный от цены выше).
Три. Технический индекс
Проект | Параметр |
Входной сигнал | 1Вход канал: 10 способ сухого контакта или в любой другой влажной узел переключатель Вход 2Тип сигнала: обычная идентификация входного сигнала Инь или Ян 3Уровень сигнала: высокий уровень (30 В ~ 10 в) низкий уровень (0 В ~ 3 В) ЧетыреЧастота дискретизации: 1000 Гц ПятьИзолированная защита напряжения: 1500 В |
Выходной сигнал | 1Выходной канал: 8 нормально открытый релейный выход 2Несущая способность: активных сопротивлений для цепи переменного тока 250V/10A индуктивные нагрузки 250V/3A ПятьИзолированная защита напряжения: 1500 В |
Связь выход | 1Связь протокол: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием защиты от перенапряжения и перегрузки по току 3Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4Проверьте Бит: Нет проверки паритета, проверки паритета 5. Настройка: адрес модуля, скорость передачи данных, четкость Бит Устанавливается программным обеспечением 6Расстояние связи: 9600bps 1200 метров СемьЗащита электрической изоляции: 1500 В |
Размер модуля | Размер отдельного модуля: 145 мм * 90 мм * 40 мм |
Установка метод | Стандартная установка направляющей DIN |
Рабочая среда | Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса) |
Рабочая источника питания | 1Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности источника питания 2Потребляемая мощность: менее 10 Вт |

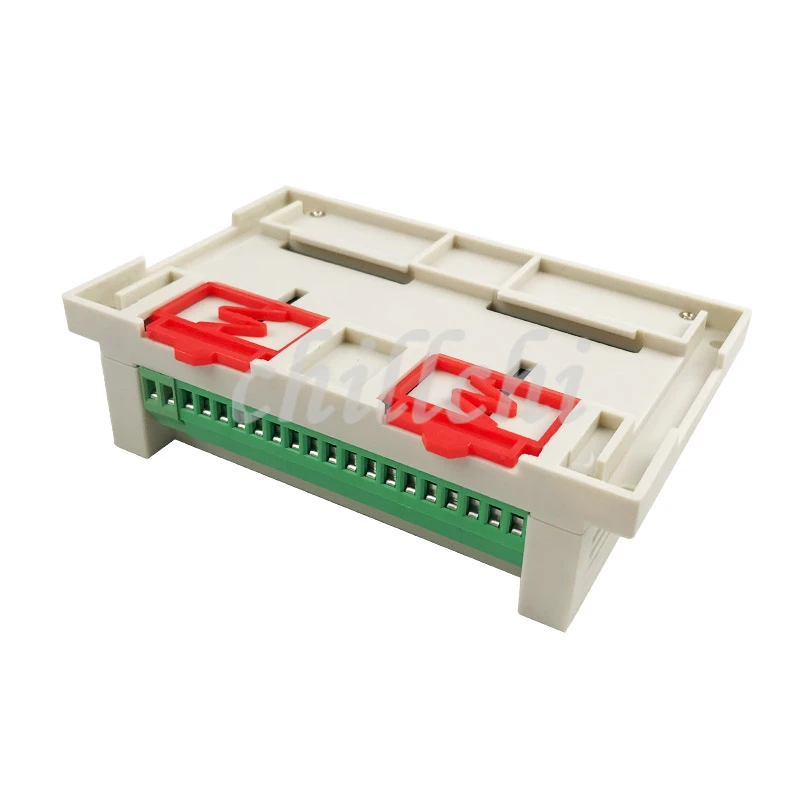

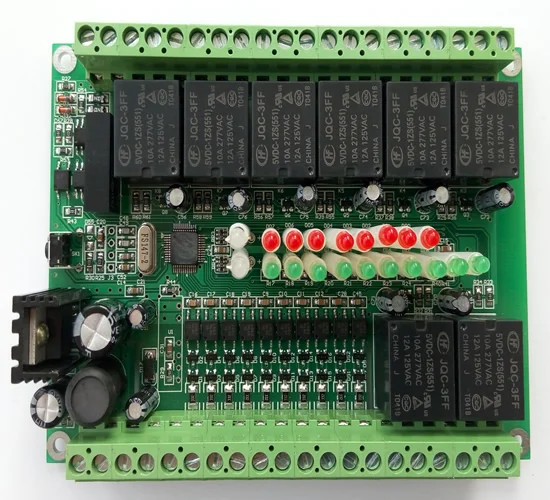

Четыре. Внешний вид изделия
Пять. Модуль периферийных Монтажная схема
1. Переключайте входные
2. Релейный выход метод
3. Связь и подключение к источнику питания
Шесть. Спецификация модуля индикаторной лампы и функции переключателя
1. POW/комплект;Модуль индикация рабочего состояния
A.Зеленый светильник: модуль работает в рабочем состоянии. B. Красный светильник: модуль настроен для записи параметров, необходимо повторно включить питание.
2. TXD/RXD:Связь индикация состояния
A.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль посылает данные
C.Зеленый светильник всегда горит: DATA + и DATA-на линии связи RS485 линия подключена к обратному или соединение сломано.
3. Модуль правый переключатель сброса
1) Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после [POW/SET] Модуль красного индикатора, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.
2) Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, паритет: нет.

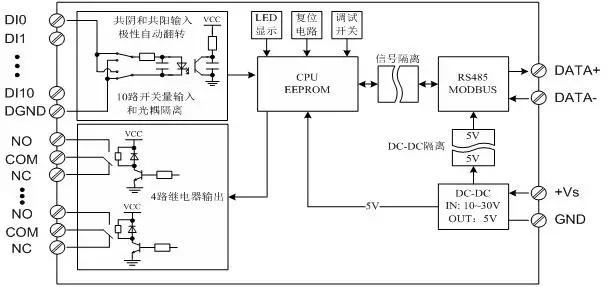

Семь. Принцип блок-схема
Восемь. MODBUSЗарегистрировать Описание
1. Модуль поддерживает код функции MODBUS
Код | Определение | Операция |
0x01H | Прочитайте больше, чем один регистр катушки | Прочитайте значения одного или нескольких регистров катушек |
0x 02H | Читается с множеством входов и регистрирует | Прочитайте одно или несколько значений открытого регистра |
0x03H | Прочтите более одного регистратора | Прочитайте одну или несколько значений регистра. |
0x05H | Написать катушки регистр | Напишите значение регистра катушки |
0x 06H | Запись единого регистратора | Запись данных для хранения записей |
0x0FH | Напишите один или несколько регистров катушек | Напишите один или несколько значений для Регистра катушек |
0x 10H | Запись более одного регистратора | Запись одного или нескольких данных для хранения регистров |
2. Зарегистрировать определение Описание
1) Катушка регистр0x01H,0x05H,0x0FH)
Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
00001 | RO0 | Чтения и записи | 0 | -1 шт. | Релейный выход0 |
00002 | RO1 | Чтения и записи | 0 | -1 шт. | Релейный выход-1 шт. |
00003 | RO2 | Чтения и записи | 0 | -1 шт. | Релейный выход2 |
00004 | RO3 | Чтения и записи | 0 | -1 шт. | Релейный выход3 |
00005 | RO4 | Чтения и записи | 0 | -1 шт. | Релейный выход4 |
00006 | RO5 | Чтения и записи | 0 | -1 шт. | Релейный выход5 |
00007 | RO6 | Чтения и записи | 0 | -1 шт. | Релейный выход6 |
00008 | RO7 | Чтения и записи | 0 | -1 шт. | Релейный выход7 |
2) Дискретный вход Регистрация(0x02H)
Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
10001 | DI0 | Только для чтения | 0 | -1 шт. | Переключатель входного канала0 |
10002 | DI1 | Только для чтения | 0 | -1 шт. | Переключатель входного канала-1 шт. |
10003 | DI2 | Только для чтения | 0 | -1 шт. | Переключатель входного канала2 |
10004 |
