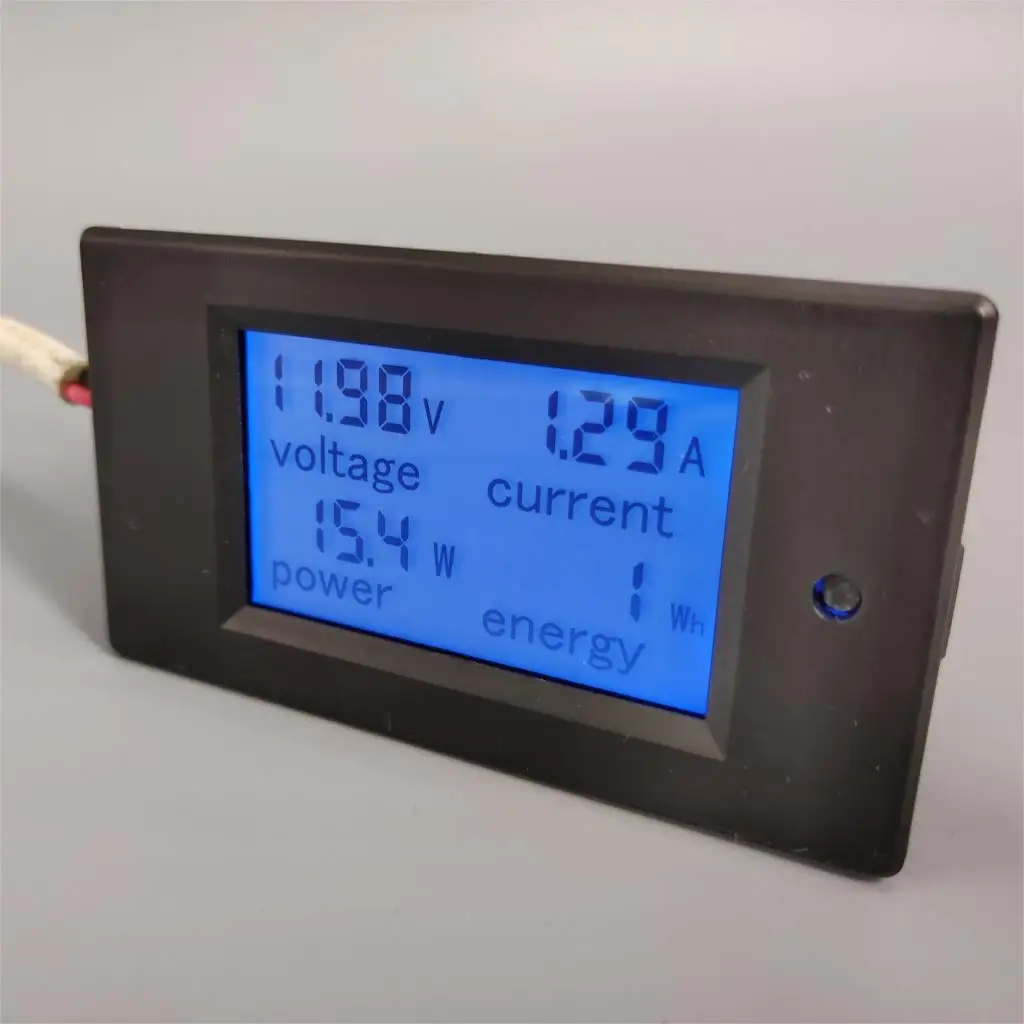

Вольтметр амперметр постоянного тока цифровой измеритель напряжения с жк

Вольтметр амперметр постоянного тока цифровой измеритель напряжения с жк

1. Параметр

В Функция

• 1. Функция измерения электрических параметров (напряжение, ток, мощность, энергия).
• 2. Функция сигнализации напряжения (пороговые значения напряжения, фоновое освещение и наконечники мерцания напряжения).
• 3. Кнопка включения обеспечивает четкую функцию.
• 4. Функция запоминания данных с отключением питания.
• 5. Полноэкранный ЖК-дисплей (напряжение дисплея, ток, мощность, энергия).
• 6 подсветка.

B. Дисплей и ключ

Я Дисплей Интерфейс

• Отображение напряжения, тока, мощности, параметров энергии с ЖК-экрана большой экран одновременно.

II Формат дисплея

1. Мощность: диапазон измерений 0 ~ 10 кВт

1kW формат отображения в 0,0 ~ 999,9 Вт;

От формата дисплея 1 кВт 1000 ~ 9999 Вт.

2. Мощность: Диапазон измерений 0 ~ 9999 кВт/ч

10 кВт/ч в формате дисплея 0 ~ 9999 Вт/ч;

Формат отображения выше 10 кВт/ч 10 ~ 9999 кВт/ч;

3. Напряжение: диапазон измерения 6,5 ~ 100V

Формат дисплея 6,50 ~ 99,99 в

4. Ток: диапазон тестирования 0 ~ 100 А

Формат дисплея 0,00 до 99,99.

III кнопка

1. Управление Подсветкой

• Короткое нажатие на кнопку, чтобы включить или выключить подсветку, автоматическое хранение статуса подсветки.

2. Питание очищено

• Шаг 1: Нажмите кнопку, пока область питания не отобразит символ «CLr», а затем отпустите кнопку;
• Шаг 2: в данный момент мигание расхода электроэнергии, указывающее текущее состояние, очищено, если снова нажмите на кнопку, данные о потреблении будут очищены и очищены, перестанет мигать;
• Шаг 3: Если ключ не нажимается в течение пяти секунд, это означает, что питание не очищает данные и удаляет.

3. Значение напряжения сигнализации

• Шаг 1: Нажмите кнопку, пока область питания не отобразит символ «SET», а затем отпустите кнопку
• Шаг 2: после входа в это состояние, напряжение в области высокого давления показывает текущее значение будильника, область тока Отображает текущее значение будильника низкого давления, И, как правило, проблескивает незначительное значение, тогда вы можете нажать кнопку через + 1 бит короткое, Когда кнопка не работает, когда более трех секунд, автоматическая регулировка положения переключится от высокого давления до низкого давления, значение будильника имеет значение, в общем шесть, объем напряжение пороговое Набор для 6,5 ~ 99,9 V
• Шаг 3: после установки нажмите кнопку, пока на дисплее не будет отображаться символ «PASS», указывающий, что Настройка успешно установлена, и автоматически выйдут из режима настройки.

4. Селекторный диапазон

• Шаг 1: Нажмите кнопку, пока область питания не отобразит символ «Curr», а затем отпустите кнопку;

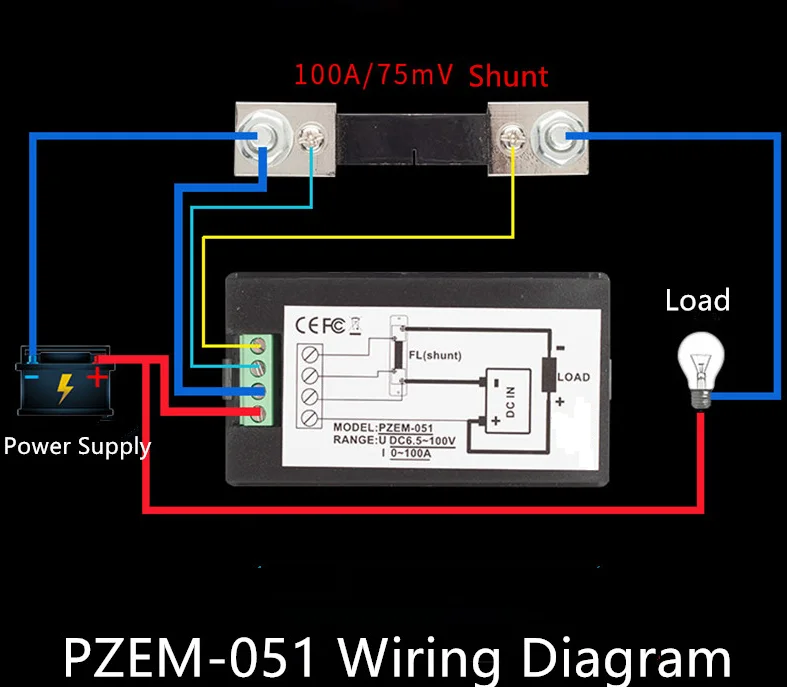

• Шаг 2: в данный момент область тока отображает «100 A», короткое нажатие кнопки между «100 A» и «50 A», для отображения диапазона внешнего тока 100A / 75mV или 50A / 75mV, обратите внимание, что в таблице могут использоваться только эти два характеристики шунта.
• Шаг 3: Нажмите кнопку до тех пор, пока вы не выходите из режима настройки или без ключа, работа будет автоматически сохранена через 3 секунды и выйти из режима настройки.

C. Примечания

• 1. Этот модуль подходит для использования внутри помещения, а не на улице.
• 2. Приложенная нагрузка не может превышать Номинальное напряжение и ток.
• 3. Заказ на проводку не может быть неправильным.

D. Технические характеристики

• 1. Рабочее напряжение: 6,5 ~ 100VDC
• 2. Тесты напряжение: 6,5 ~ 100VDC
• 3. Номинальная мощность: 0-20 А, 0-100 А/10000 Вт
• 4. Точность измерения: 1,0
