Бесплатная доставка 2500 Вт ZVS индукционная нагревательная Доска модуль Flyback

Бесплатная доставка 2500 Вт ZVS индукционная нагревательная Доска модуль Flyback

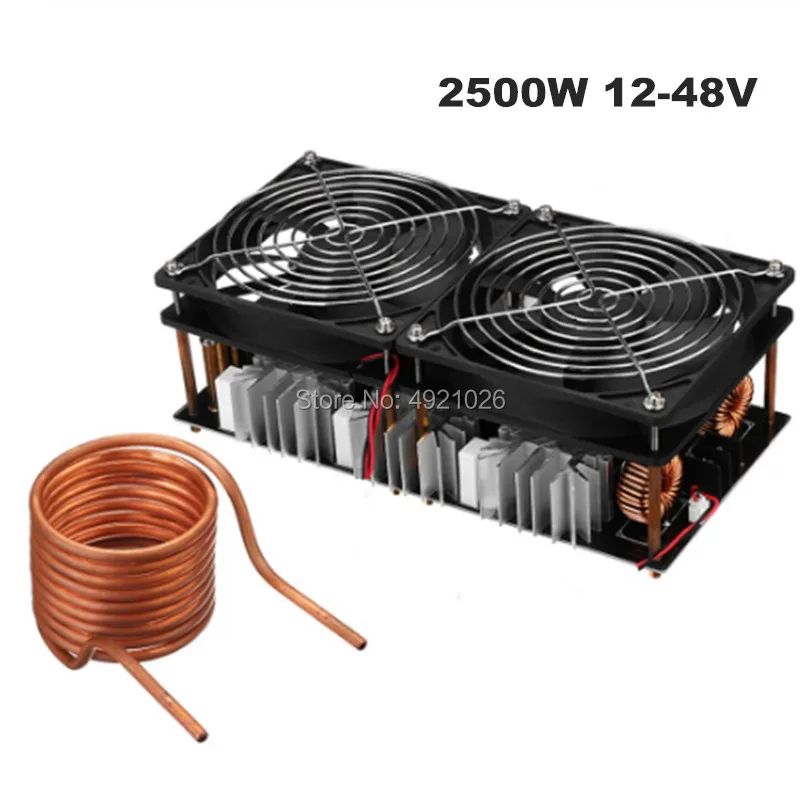

Упаковка включает:

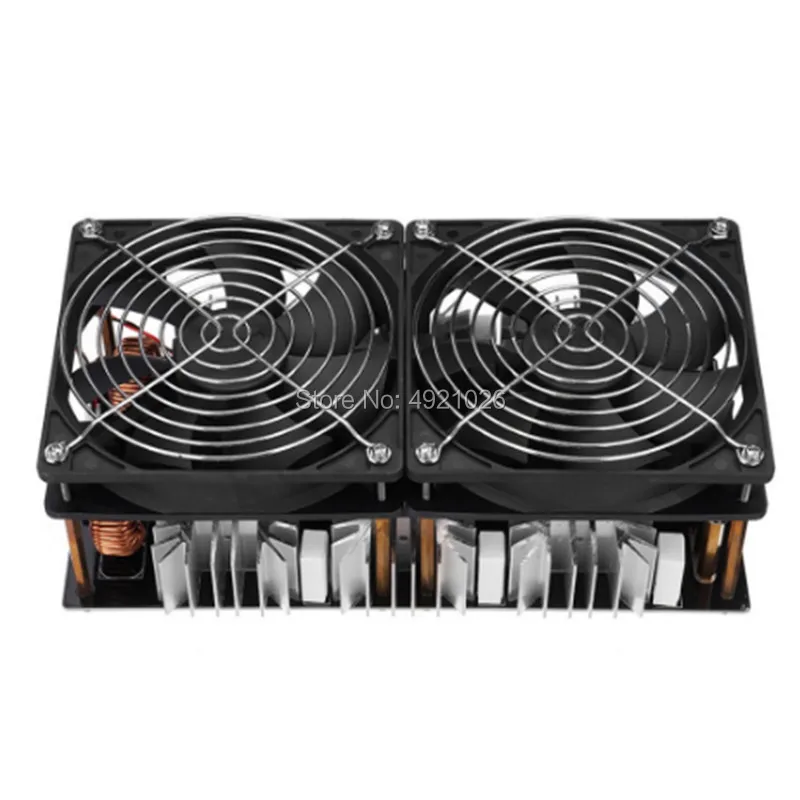

● Плата PCB (с двумя вентиляторами)-1 шт.

● 1 медная трубка 48 В

Описание товара

Материал: металл + пластик

Цвет: черный

Входное напряжение: 12 В-48 рекомендуется выше 36 В

Требования к питанию: менее 12 В ≥ 10 А 15 В или более ≥ 20 А

Максимальная мощность: 2500 Вт

Максимальный ток: 50A

Размер: 25x12x9 см (ручное измерение, погрешность около 3 мм, пожалуйста, поймите)

Особенности:

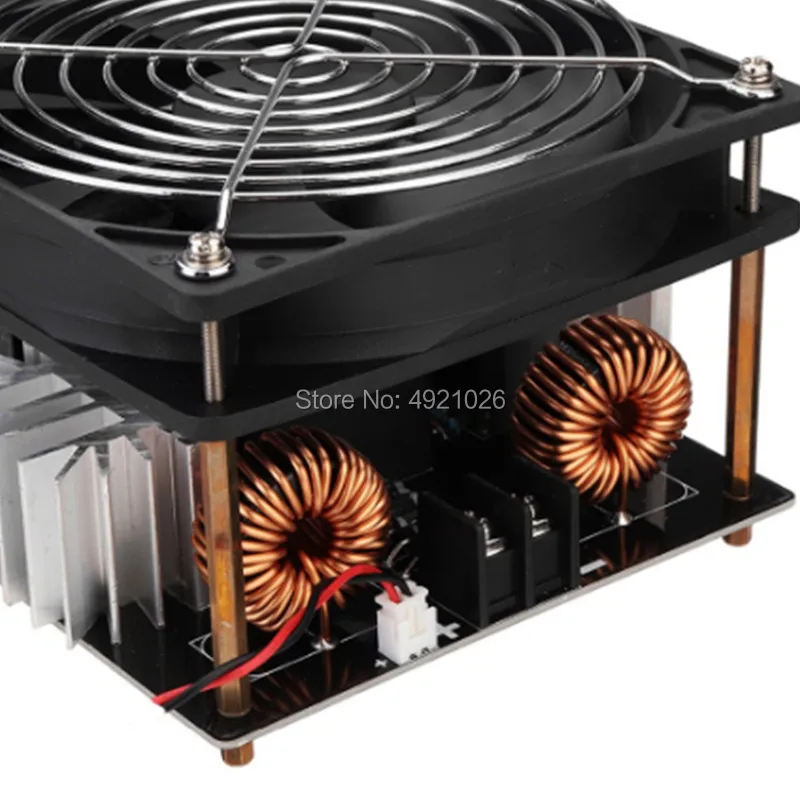

● Нагревательная пластина изготовлена из военной печатной платы, и производительность стабильна;

● Линия электропередачи полностью покрыта медной крышкой, которая может увеличить ток и тепло;

● Использование большого и большого теплоотвода, чтобы лучше рассеивать тепло;

● Выходной терминал использует три медные колонны M4 параллельно, которые могут быть подключены к другим выходам, таким как пакет высокого напряжения;

● Использование шести конденсаторов IRFP260 и 12 в параллельном резонансе, высокая мощность и высокая эффективность;

[Покупатели должны видеть/обращать особое внимание]

Примечание:

Мощность нагрева очень большая, за исключением того, что пластина и компоненты являются горячими, а тепло медной трубки очень высокое. Покупатель может подготовить систему водяного охлаждения отдельно, может купить небольшой водяной насос и 2 метра внутреннего диаметра 4 мм резинового шланга.

2. вы должны обратить внимание при использовании переключателя питания, потому что Мощный импульсный источник питания обычно имеет функцию мягкого запуска, то же выходное напряжение медленно растет, И если напряжение поднимается до 10 В до того, как не хватает напряжения, привести к цепи не может позволить себе вибрировать, Таким образом, чтобы две трубки MOS проводили и сгорели компоненты одновременно, поэтому не забудьте Переключить стабильность напряжения питания, а затем получить доступ к индукционной нагревательной цепи.

3. при нагревании металлических предметов не нагревайте слишком большой металл, в противном случае он может быть перегружен силой, пожалуйста, добавьте предохранитель 35A или Амперметр и воздушный переключатель будет лучше. (упаковка не включает)

4. Хотя эта пластина может выдерживать более 40А тока, но рекомендуется не превышать 48В 35А для предотвращения несчастных случаев и повреждений.

5. упаковка поставляется с диаметром нагревательного круга 60 мм, дизайнерское напряжение 36 В, если вы используете более 40 напряжений, источник питания должен использоваться для внутреннего диаметра 70 мм над диаметром нагревательного кольца, водяной насос 12 V dc источник питания, Пожалуйста, используйте Отдельный модуль регулятора напряжения питания, чтобы избежать выгорания вентилятора и водяного насоса.

6. Минимальное входное напряжение модуля составляет 12 В, это не означает, что все 12 в источник питания может быть использован, некоторые начинающие покупатели могут использовать меньший источник питания. Этот модуль имеет специфические требования к напряжению и току, напряжение 12 В тока должно быть более 10 А источник питания может быть использован, если слишком низкая мощность приведет к тому, что выходная мощность значительно уменьшится, когда напряжение ниже 12 В, это приведет к двум MOS в то же время проводимости, Будет сжигать трубку MOS;

7. Если вы обнаружите, что трубка MOS нагревается, то первое, что нужно рассмотреть, соответствует ли выходная мощность требованиям.

8. Не путайте доску, в противном случае это вызовет очень высокую частоту шума, а затем трубка MOS выгорит.

9. индукционный нагрев рекомендуется использовать источник питания 36 в 20 А, блок питания 12 В слишком маленький нагрев почти не реагирует, а блок питания 12 В легко приводит к выходному напряжению источника питания, ниже 12 в очень опасен

10. Мощность индукционного нагрева отличная, поэтому температура нормальная, обязательно сделайте хорошую работу по охлаждению. Индукционный нагрев, мощность рекомендуется более 48 В 50A импульсный источник питания. Более 24 в источник питания, затем более 20 А источник питания, чем больше напряжение, чем больше ток, тем больше мощность нагрева, тем быстрее нагревается.

Применение: высокочастотная индукционная нагревательная пластина

Как использовать? (Инструкции)

Для индукционного нагрева рекомендуется использовать импульсный источник питания 48V50A или выше. Если источник питания 24 В или более, требуется источник питания 20 А или более. Чем выше напряжение, тем больше ток, тем выше мощность нагрева, тем быстрее скорость нагрева.
