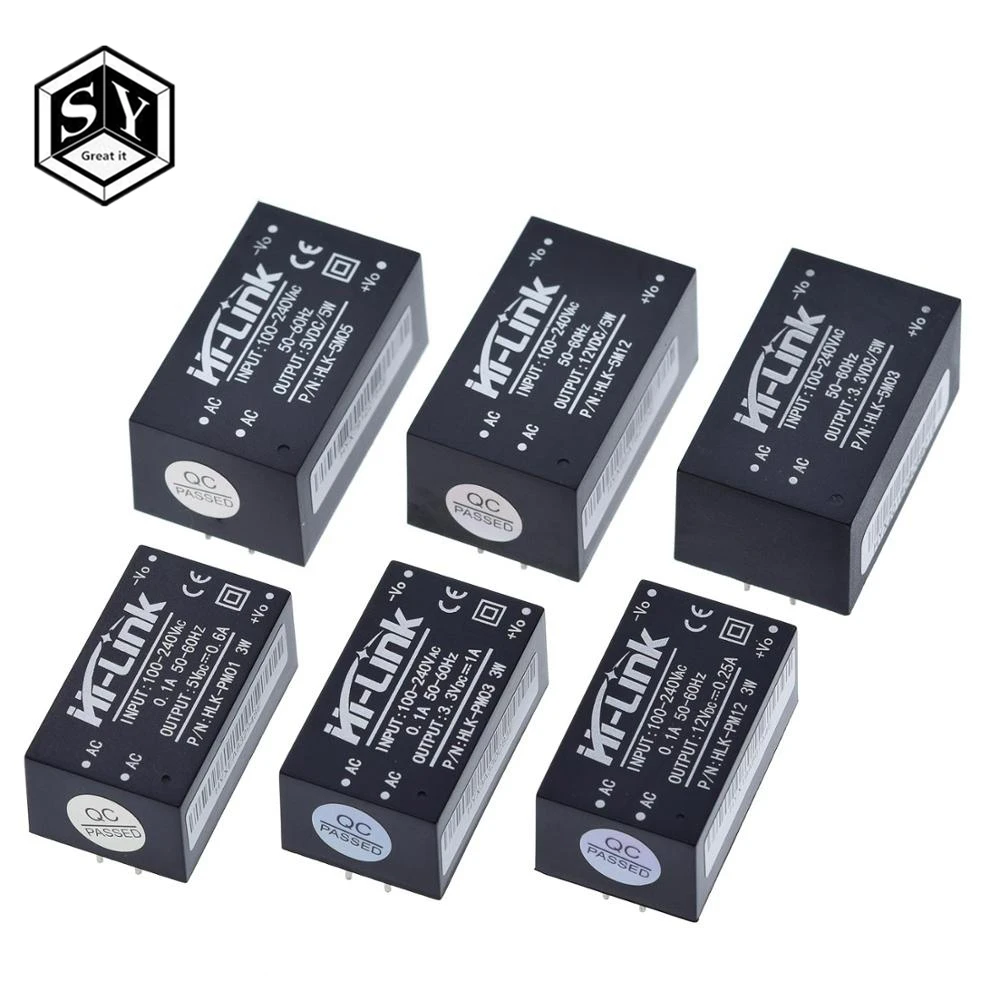

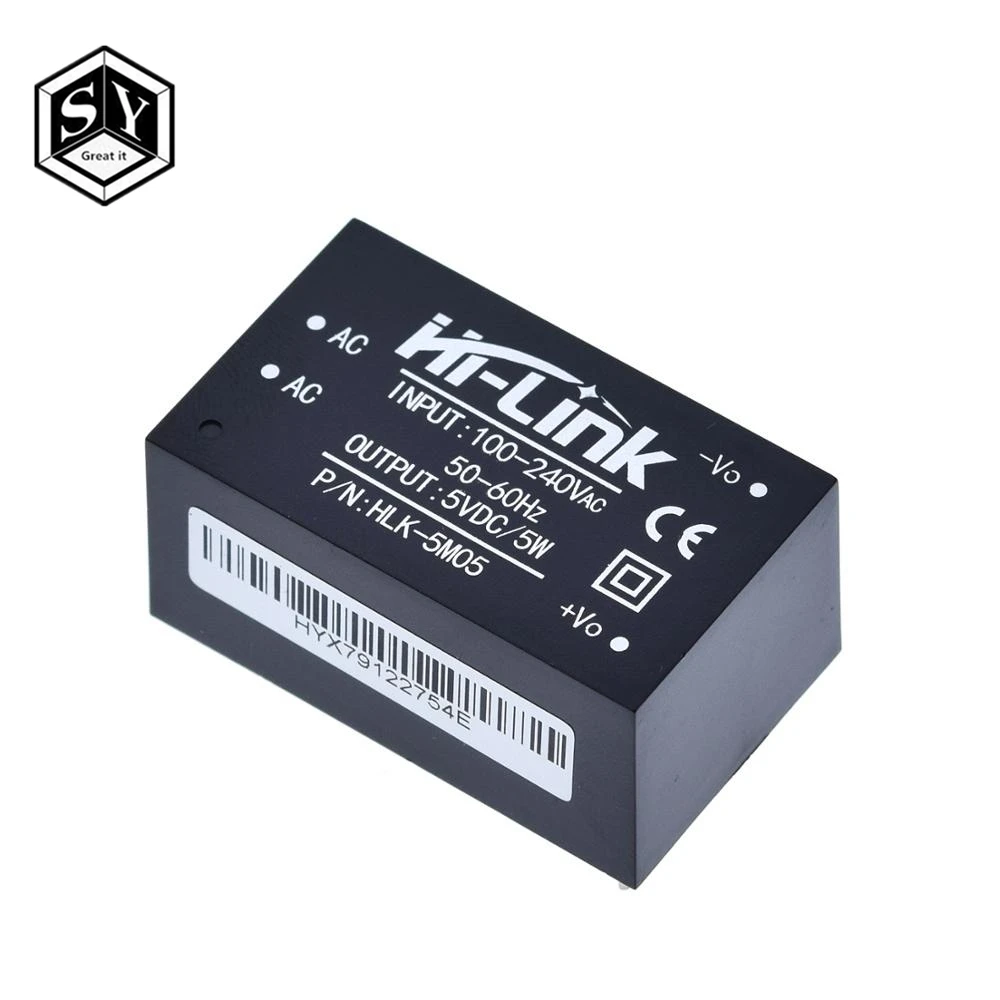

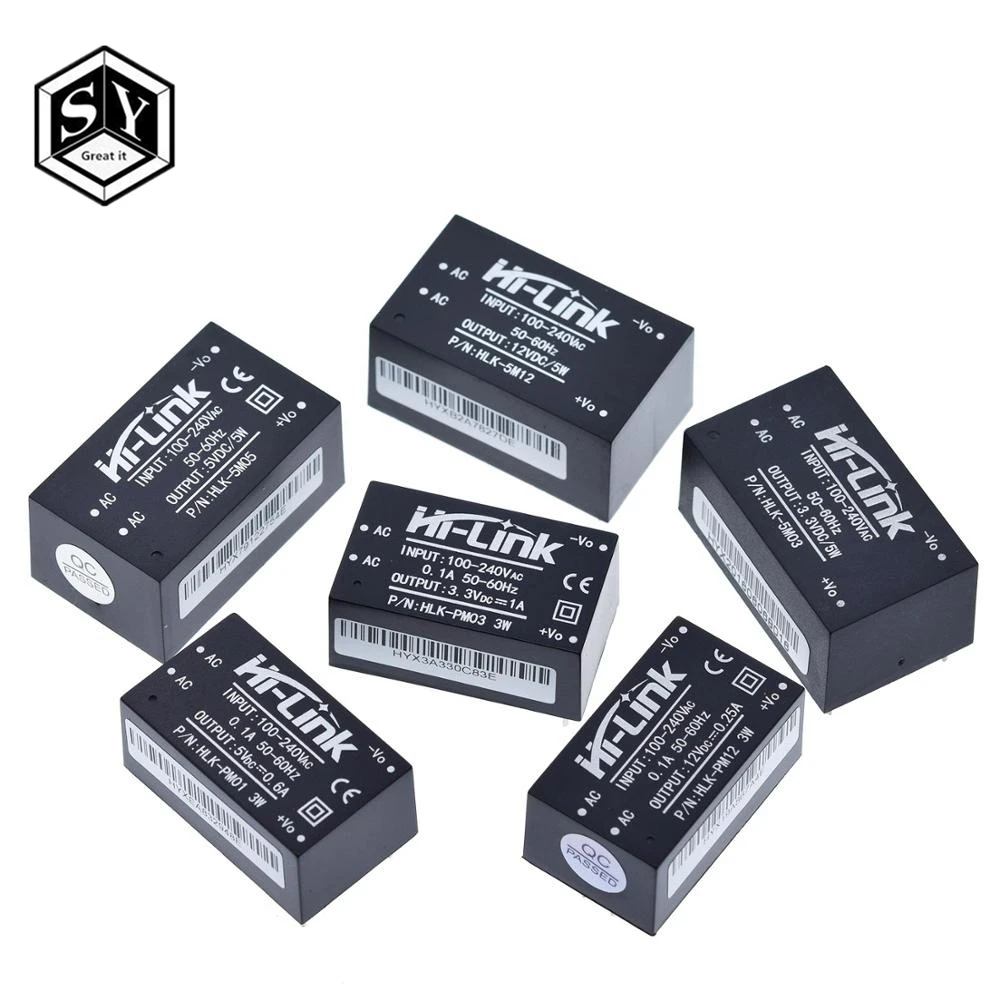

Мини модуль электропитания Интеллектуальный бытовой выключатель питания с 220 В

---

HLK-PM01 продукта Особенности:



1). Ультра-тонкий, сверхминиатюрный 2). Полное Входное напряжение (90 ~ 264 В переменного тока) 3). Низкий уровень шума и низким уровнем шума 4). Выход перегрузки функции защиты от короткого замыкания 5). Высокая эффективность и плотность мощности 6). Продукт дизайн конструкции, чтобы удовлетворить требования к безопасности и ЭМС требования к испытания 7). Низкая потребеление энергии, зеленый защиту окружающей среды, потери холостого хода: <0,1 W 8). 100% нагрузочный тест 9). Удовлетворяют требованиям UL, сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного



2. Условия окружающей среды 1). Рабочая температура: -20- + 60 градусов Цельсия 2). Температура хранения: -40- + 80 градусов Цельсия 3). Относительная влажность: 5-95% 4). Охлаждение: Натуральное охлаждение 5). Атмосферное давление: 80-106 кПа 6). Высота: ≤ 2000 м 7). Вибрация: коэффициент вибрации 10 ~ 500 Гц, 2G10min / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z



3. Электрические характеристики (при температуре окружающей среды тест) 1). Номинальное входное напряжение: 100-240 В переменного тока 2). Диапазон входного напряжения: 90-264VAc 3). Максимальный входной ток: ≤ 0,2a 4). Входное напряжение тока: ≤ 10A 5). Максимальное входное напряжение: ≤ 270VAc 6). Введите медленного старта: ≤ 50 мс 7). Входное низкое напряжение эффективность: Vin = 110 В переменного тока, полная нагрузка ≥ 69% 8). Входное Высокое напряжение эффективность: Vin = 220VAc, полная нагрузка ≥ 70% 9). Долгосрочная надежность: mtbf≥ 100000 h 10). Номинальное выходное напряжение нагрузки: + 5 ± 0,1vdc 11). Полное Номинальное выходное напряжение: + 5 ± 0,2vdc 12). Кратковременный максимальный выходной ток: ≥ 1000мА 13). Максимальный выходной ток в течение длительного времени: ≥ 600 мА 14). Напряжение регулирования: ± 0.2% 15). Регулирование нагрузки: ± 0.5% 16). Выходная пульсация и шум (mVp-p): ≤ 50 17). Амплитуда перепуска переключателя: (номинальное входное напряжение, выходная нагрузка плюс 10%) ≤ 5% VO 18). Защита от перегрузки по току: Максимальная выходная нагрузка 150-200% A

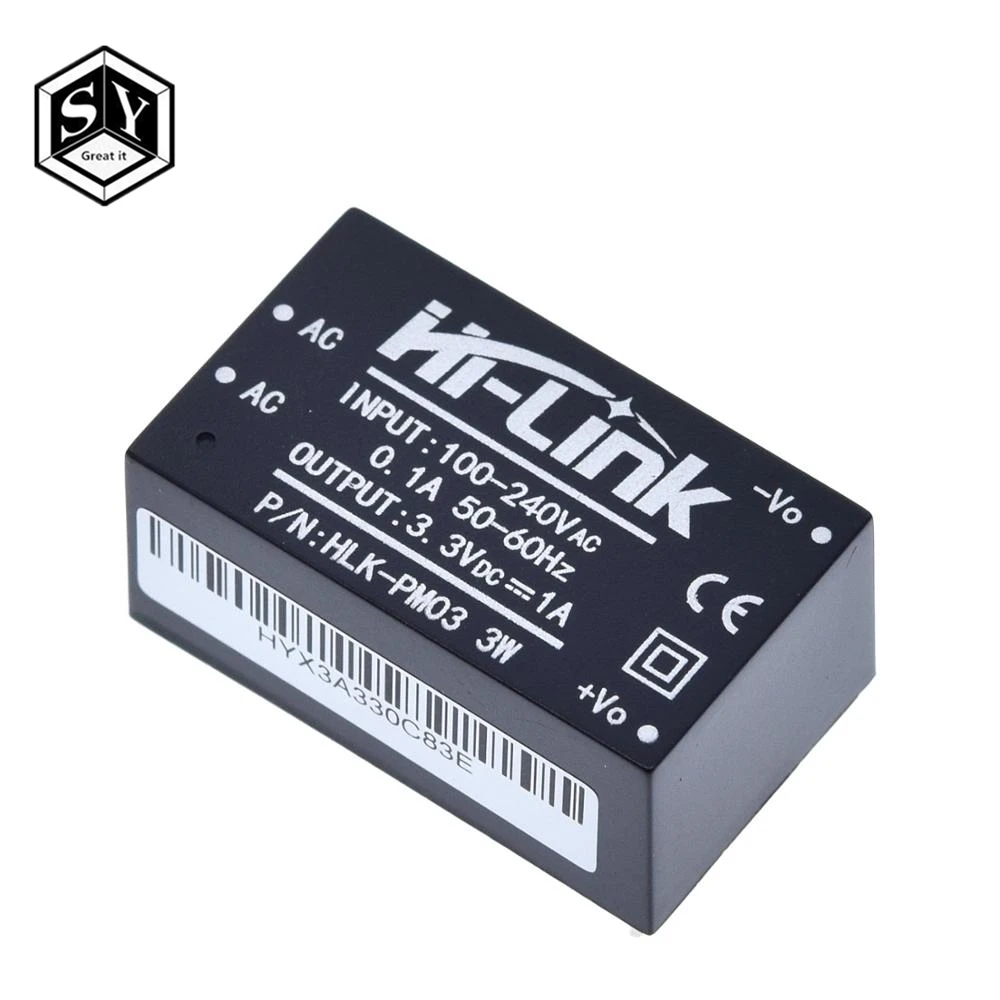

HLK-PM03:
AC-DC 220V до 3,3 visolating переключатель источника питания модуль/понижающий модуль

1. Особенности продукта:

1. Соответствует требованиям UL, CE,

2. Ультра-тонкий, ультра-маленький

3. Все входного напряжения (AC 90 ~ 264V)

4. Низкий уровень шума и низким уровнем шума

5. Выход перегрузка и защита от короткого замыкания

6. Высокая эффективность, высокая плотность мощности

7. Продукт предназначен для того, чтобы удовлетворить требования EMC и Безопасность Тесты

8. Гарантия низких потребеление энергии, защиту окружающей среды, потери холостого хода: <0,1 W

9.100% старение нагрузки и тестирование

10,1 годовая гарантия perio

2. Состояние окружающей среды

Наименование товара	С конкретными техническими характеристиками	Блок
Управление Температура	От-20 до + 60	Градусов по Цельсию
Магазин Температура	-40-+ 80	Градусов по Цельсию
Относительная влажность	5-95	%
Начин охлаждения	Охлаждение излучением
Атмосферное давление	На рост от 80 до 106	КПа
Уровнем моря высоты	≤ 2000	М
Вибрация	Вибрации коэффициент 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. Вдоль каждых X,Y,Z осей

3. Электрические характеристики

1. Входные характеристики (испытание при комнатной температуре 20 с).

Наименование товара	С конкретными техническими характеристиками	Блок
Номинальное входное напряжение	100-240	Переменного тока
Вход диапазон напряжения	90-264	Переменного тока
Максимальный входной ток	≤ 0,2	А
Вход скачков тока	≤ 10	А
Максимальное входное напряжение	≤ 270	Переменного тока
Введите медленного старта	≤ 50	Г-жа
Вход низкая Напряжение эффективность	Vin = 110 В переменного тока, выход full-load≥ 69	%
Вход высокое Напряжение эффективность	Vin = 220 В переменного тока, выход full-load≥ 70	%
Долгосрочная надежность	Mtbf≥ 100000	H
Нагрузки от номинального выходного напряжения	+ 3,3 ± 0,1	Постоянный ток
Полный номинального выходного напряжения	+ 3,3 ± 0,2	Постоянный ток
Краткосрочные Максимальный выходной ток	≥ 1200	MA
Максимальный выходной ток в течение длительного времени	≥ 1000	MA
Напряжение регулирования	± 0,2	%
Регулирование нагрузки	± 0,5	%
Выходная пульсация и шум (Жесткий чехол для телефона с изображением основного игрока-p)	≤ 70 Номинальное входное напряжение, при полной нагрузке. Использование полосы пропускания 20 МГц, Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены.	МВ
Переключатель перегрузки амплитуда	(Номинальное входное напряжение и выходная нагрузка плюс 10%)≤ 5	% VO
Выход защита от перегрузки по току	150-200% от максимальной нагрузки на выходе	А
Защита от короткого замыкания на выходе	Прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Безопасность характеристики:

4,1 продукты предназначены для удовлетворения UL, CE, сертификат безопасности требования.

4,2 Безопасность и электромагнитной совместимости

Разработан с входом 0.5A UL сертифицированной страховки;

Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;

Стандарты безопасности: соответствие UL1012, EN60950, UL60950

Напряжение изоляции: I / P-O / P: 2500VAC

Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25 C 70% RH

Проводимости и радиации: соответствует стандартам EN55011, EN55022 (CISPR22)

Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ

Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению

4,3 Температура дизайном безопасности, защита от перегрузки

При комнатной температуре конденсаторы данного мощности, внутренняя поверхность основного преобразователя максимальная температура не превышает 90 C;

Оболочки Максимальная температура поверхности не превышает 60 C

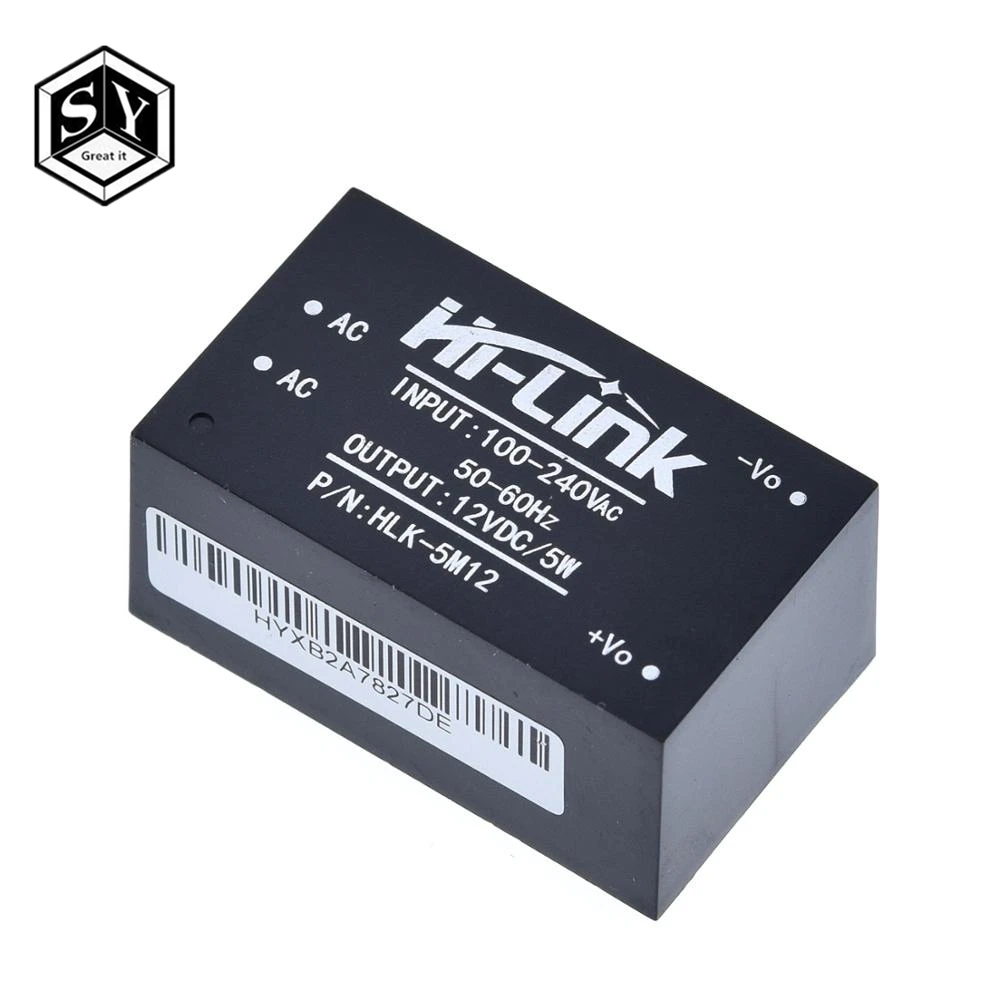

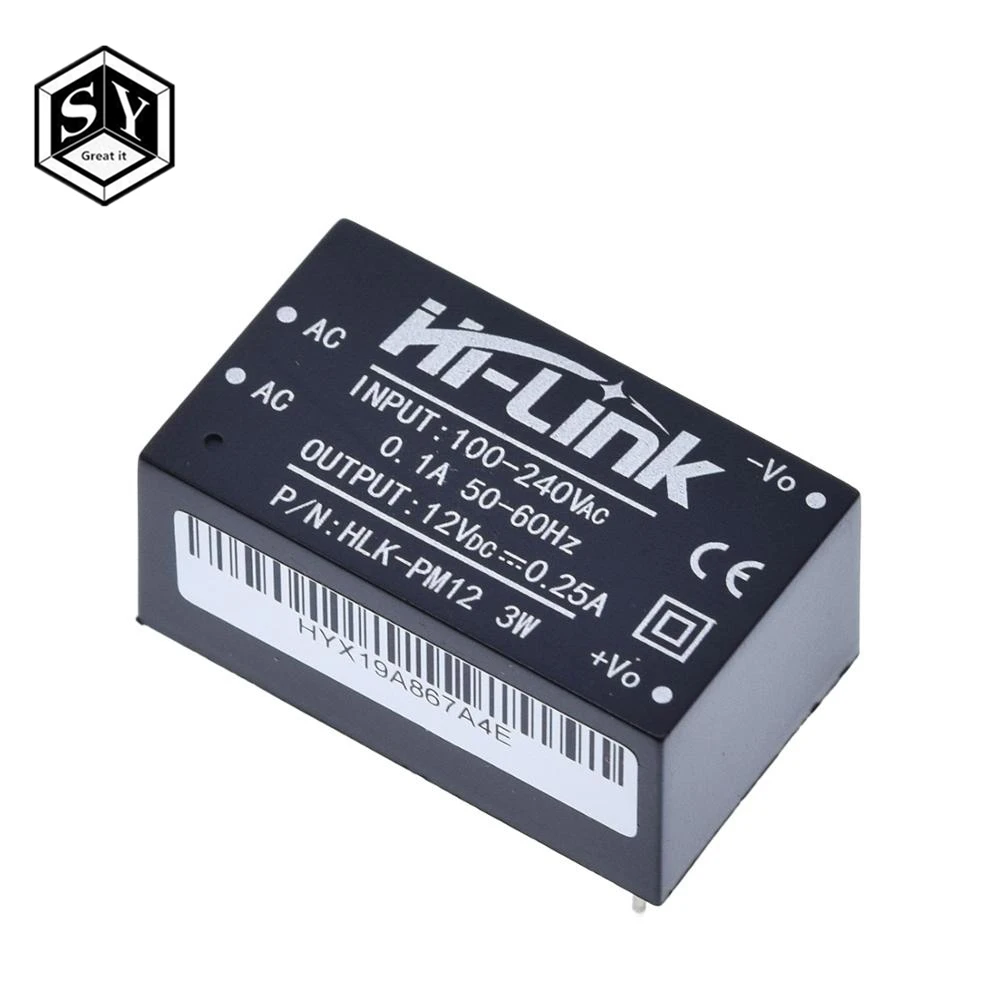

HLK-PM12 характеристики продукта:

Характеристики продукта: 1. Соответствует требованиям UL, CE, 2. Ультра-тонкий, ультра-маленький 2. Все Входные напряжения (переменный ток: 90 ~ 264 в) 3. Низкий уровень шума и низким уровнем шума 4. Выходная перегрузка и защита от короткого замыкания 5. Высокая эффективность, высокая плотность мощности 6. Продукт предназначен для соответствия требованиям EMC и тест безопасности 7. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт 8.100% старение и тестирование нагрузки 9,1 год гарантии perio Защита окружающей среды Состояние Название позиции с конкретными техническими характеристиками блок Рабочая температура-20-+ 60 градусов по Цельсию Температура хранения-40-+ 80 градусов по Цельсию Относительная влажность 5-95% Охлаждение путем охлаждения излучением Атмосферное давление на рост от 80 до 106 кПа Высота уровня моря ≤ 2000 м Вибрационный коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z      Электрические характеристики 1. Входные характеристики (испытание при комнатной температуре 20 Название позиции с конкретными техническими характеристиками блок Номинальное входное напряжение 100-240 В переменного тока Диапазон входного напряжения 90-264 В переменного тока Максимальный входной ток ≤ 0,2 A Входное напряжение тока ≤ 10 A Максимальное входное напряжение ≤ 270 В переменного тока Введите медленного старта ≤ 50 мс Вход низкая Напряжение эффективность Vin = 110VAc Выход полный load≥ 69% Вход высокое Напряжение эффективность Vin = 220VAc выходной полный load≥ 70% Долгосрочная надежность MTBF≥ 100000 h Нагрузки от номинального выходного напряжения + 5 ± 0,1 Постоянный ток Полный Номинальное выходное напряжение + 5 ± 0,2 Постоянный ток Кратковременный максимальный выходной ток ≥ 1000 мА Максимальный выходной ток в течение длительного времени ≥ 600 мА Напряжение регулирования ± 0,2% Регулирование нагрузки ± 0,5% Выходная пульсация и шум (MVp-p) ≤ 50 Номинальное входное напряжение, при полной нагрузке. Использование полосы пропускания 20 МГц, Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены. МВ Переключатель перегрузки амплитуда (номинальное входное напряжение и выходная нагрузка/ухудшение параметров плюс 10%)≤ 5% VO Защита от перегрузки по току 150-200% от максимальной нагрузки на выходе A Защита от короткого замыкания на выходе, прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания    Безопасность характеристики: 4,1 продукты предназначены для удовлетворения UL, CE, сертификат безопасности требования. 4,2 Безопасность и электромагнитной совместимости Разработан с входом 0.5A UL сертифицированной страховки; Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0; Стандарты безопасности: соответствие UL1012, EN60950, UL60950 Напряжение изоляции: I / P-O / P: 2500VAC Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25C 70% RH Проводимости и радиации: соответствует стандартам EN55011, EN55022 (CISPR22) Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению 4,3 Температура дизайном безопасности, защита от перегрузки При комнатной температуре конденсаторы данного мощности, внутренняя поверхность основного преобразователя максимальная температура не превышает 90 C;

Оболочки Максимальная температура поверхности не превышает 6
