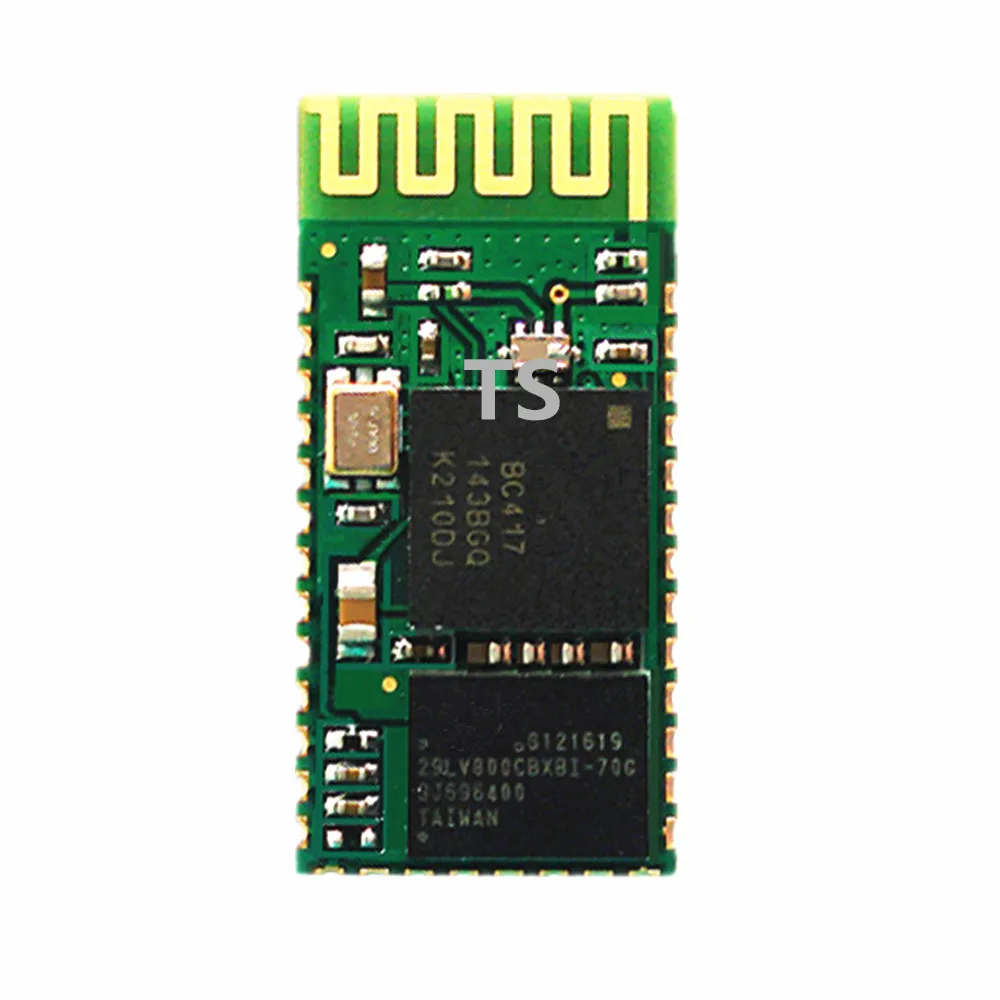

BC04-B Bluetooth к последовательному адаптеру модуль группа мастер-раб 51 один чип

---





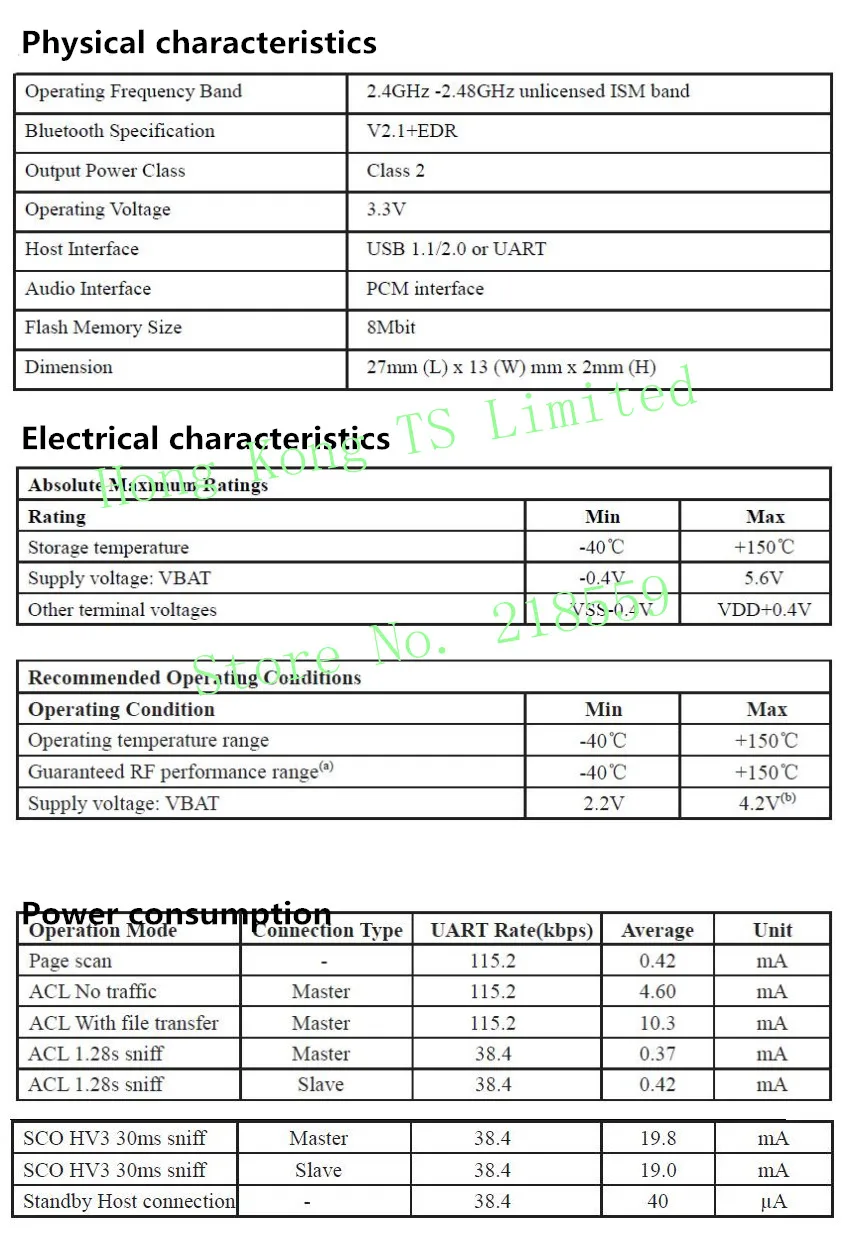

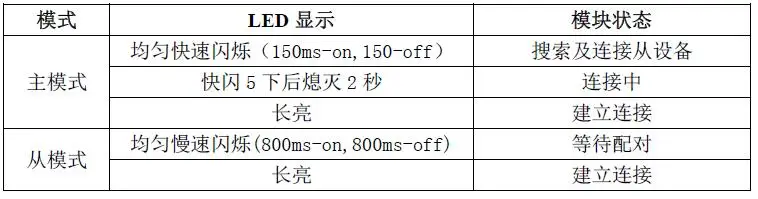

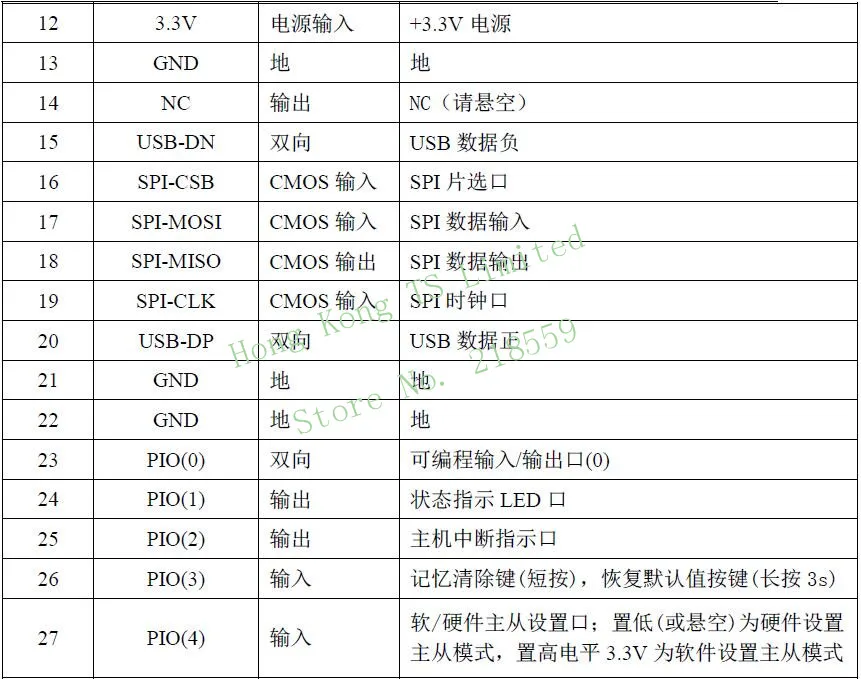

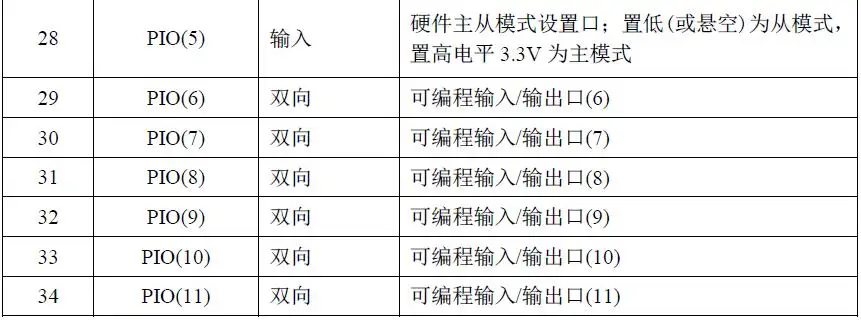

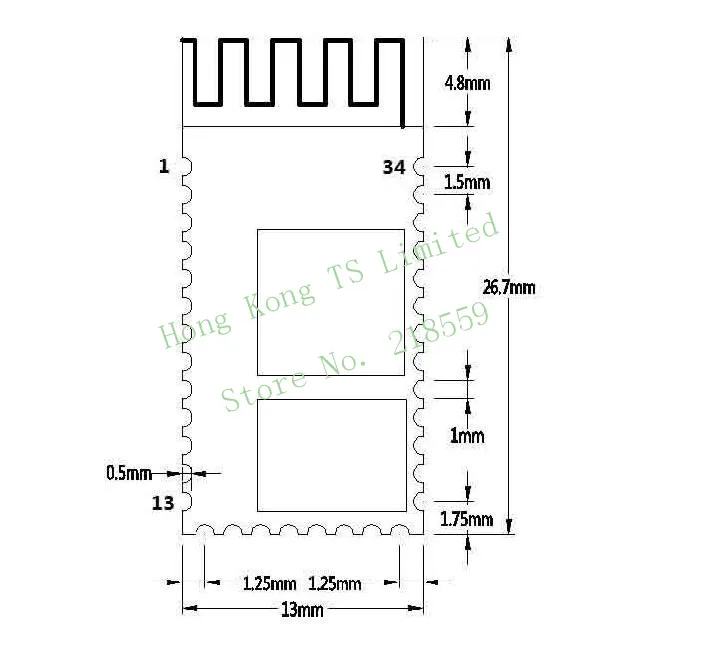

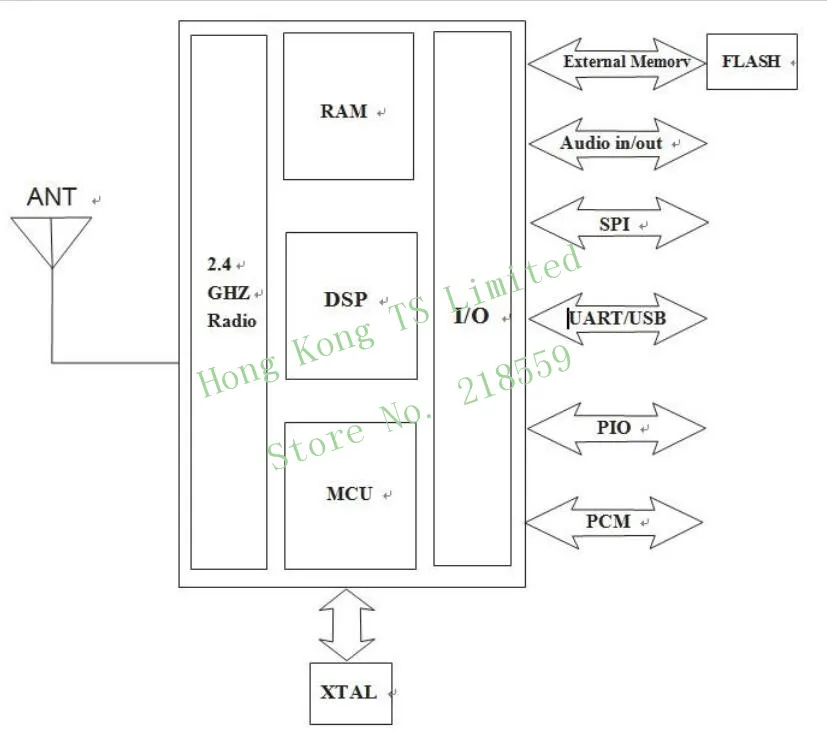

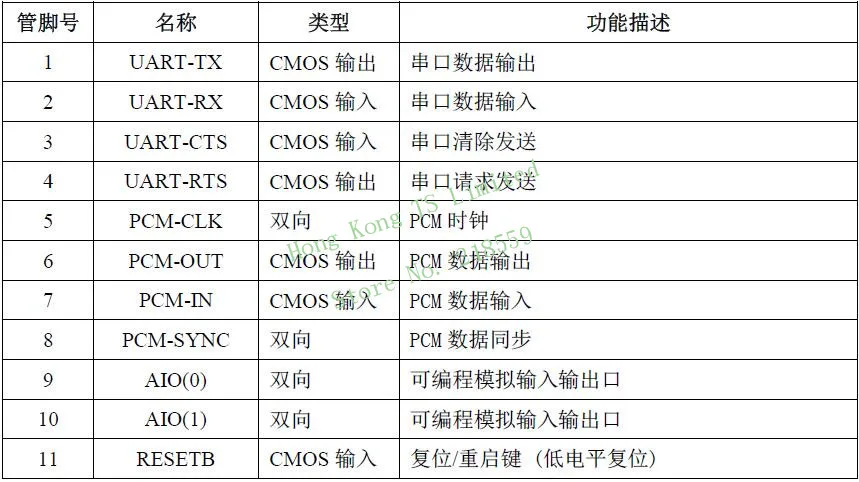

Обзор   Модуль Bluetooth BC04-B предназначен для умной беспроводной передачи данных и использует чип BlueCore4-Ext, который соответствует спецификации Bluetooth V2.1 + EDR. Этот модуль поддерживает UART, USB, SPI, PCM, SPDIF и другие интерфейсы и поддерживает протокол последовательного порта spp bluetooth. Он имеет преимущества низкой стоимости, небольшого размера, низкого энергопотребления, высокой чувствительности отправки и приема и т. Д. Он может быть осуществлен только с несколькими внешними компонентами. Мощные функции.   Особенности:   Bluetooth V2.1 + EDR Bluetooth класс 2 Встроенный pcb радиочастотная антенна Встроенный 8 Мбит флэш-памяти Поддержка программный интерфейс SPI Поддержка UART, USB, SPI, PCM и других интерфейсов Поддержка master И slave Поддержка аппаратного и программного управления главный-подчиненный модуль 3,3 V блок питания Поддержка подключения 7 рабских устройств Прошли сертификацию REACH, ROHS   Применение областях:   Этот модуль в основном используется в области беспроводной передачи данных на короткие расстояния. Он может быть легко подключен к bluetooth-устройству ПК, или данные между двумя модулями могут быть объединены. Избегайте громоздких кабельных соединений и непосредственно Замените последовательный кабель. ※ Беспроводная передача данных Bluetooth; Industrial промышленный пульт дистанционного управления, Телеметрия; ※ Pos-система, беспроводная клавиатура, мышь; ※ Движение, подземное позиционирование, сигнализация; ※ Автоматизированная система сбора данных; ※ Беспроводная передача данных; банковская система; ※ Сбор беспроводных данных; ※ Автоматизация зданий, безопасность, беспроводной мониторинг оборудования компьютерного зала, система контроля доступа; ※ Умный дом, Промышленный контроль; ※ Оборудование для диагностики автомобиля; ※ Телевизионная станция Интерактивная программа голосового оборудования; Энергосберегаэнергосберегающее оборудование для уличной лампы ※ Беспроводной светодиодный дисплей системы Bluetooth-джойстик, Bluetooth геймпад ※ Bluetooth принтер ※ Игрушка с дистанционным управлением Bluetooth     Примечание: схема схемы приложения-это последовательная портовая плата Bluetooth.         Настройки Master-slave и другие конфигурации   Установка режима master-slave модуля   Модуль Bluetooth BC04-B Поддерживает настройки оборудования и программного обеспечения в режиме master-slave. Конкретные методы заключаются в следующем: PI0 (4)-порт настройки программного обеспечения/аппаратного обеспечения: Установите низкий (или свисающий), чтобы установить режим master-slave для оборудования, установите высокий уровень 3,3 В для установки режима master-slave для программного обеспечения; если вы выбираете режим настройки оборудования master-slave, вы можете пройти PIO (5) установлен; если программное обеспечение настроено в режим master-slave, Он может быть задан и установлен по команды. Для получения подробной информации см. "модуль Bluetooth BC04 B в описании команды". PIO (5) -- порт установки аппаратного устройства: 3,3 V высокий уровень настройки главный режим, Заземление или комплект плавающих приспособлений режим раба.   Индикатор состояния светодиодный PIO (1) Используется для указания состояния модуля Bluetooth. Светодиодный режим мигания соответствует статусу модуля Bluetooth, как показано в следующей таблице:     Хост прерывания индикация Светодиодный PIO (2)-используется для указания, прерывается ли хост или нет, состояние соединения высокое, и другие состояния низкие. Кнопка «очистка памяти» или «восстановление по умолчанию»: PIO (3) Эта кнопка Многофункциональная кнопка с четкой памятью (короткое нажатие), восстановление значения по умолчанию (Длительное нажатие 3 s) две различные функции; очистка памяти-это очистка последнего кода Bluetooth-адреса памяти в модуле; восстановление значения по умолчанию-это исходное значение по умолчанию модуля восстановления. Компоновка 1. Модуль BC04 B Bluetooth уровень последовательного порта требует 3,3 В, если вы подключаетесь к системе уровня 5 В, необходимо добавить преобразование уровня чипа. 2. Сигнал Bluetooth сильно зависит от окружающих, таких как деревья, металл, стены и другие препятствия будут иметь некоторое поглощение сигнала Bluetooth или Экранированный, поэтому не рекомендуется устанавливать его в металлическом корпусе. 3. Так как Металл ослабит функцию антенны, рекомендуется, чтобы при укладке раскладная доска модуля не укладывала грунт и не следила под антенной модуля. Я могу выдалбливать.
