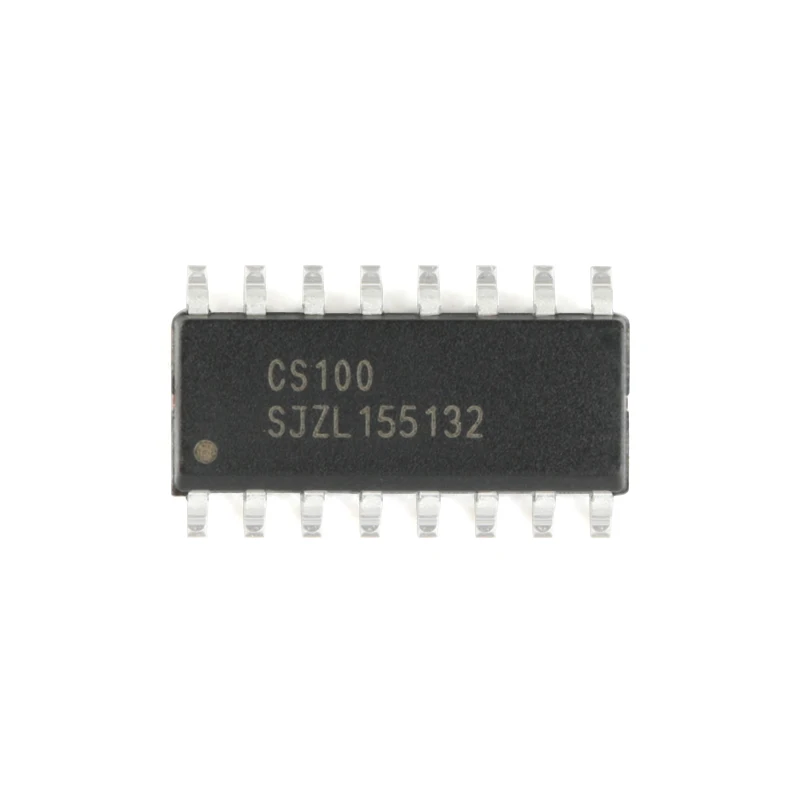

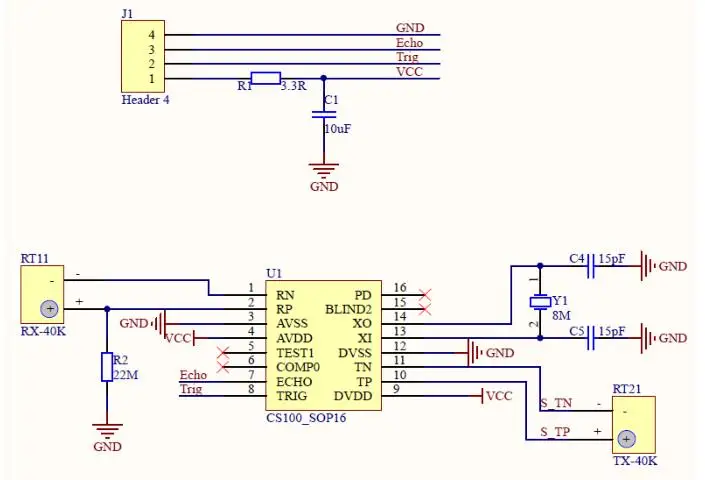

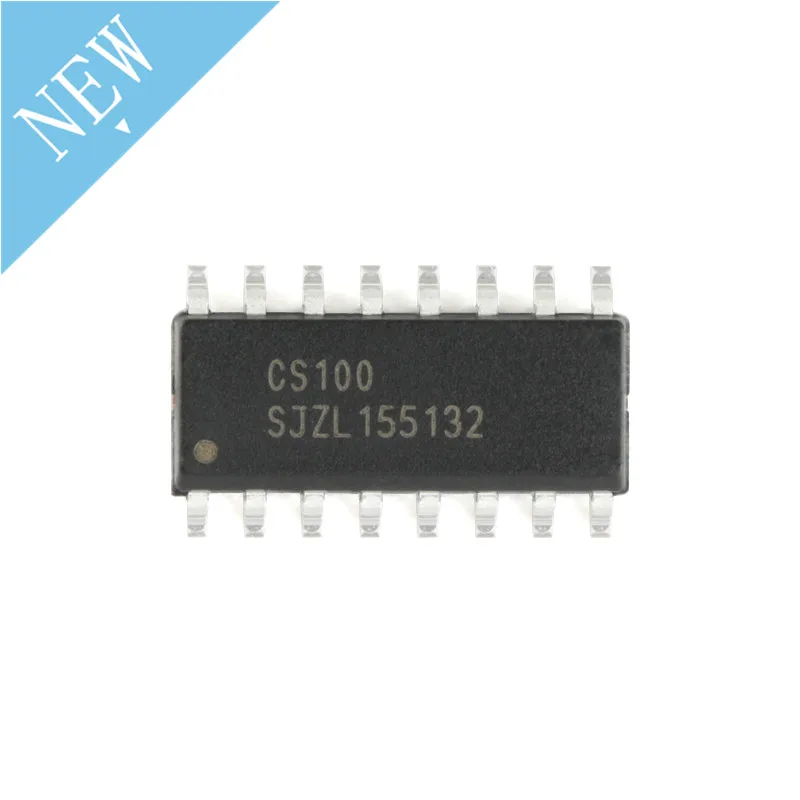

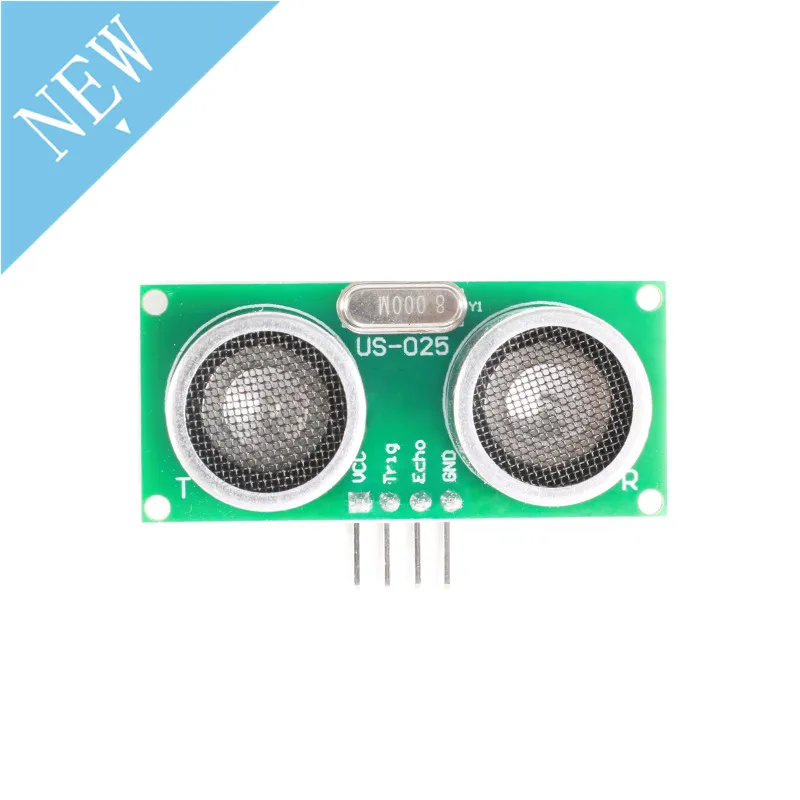

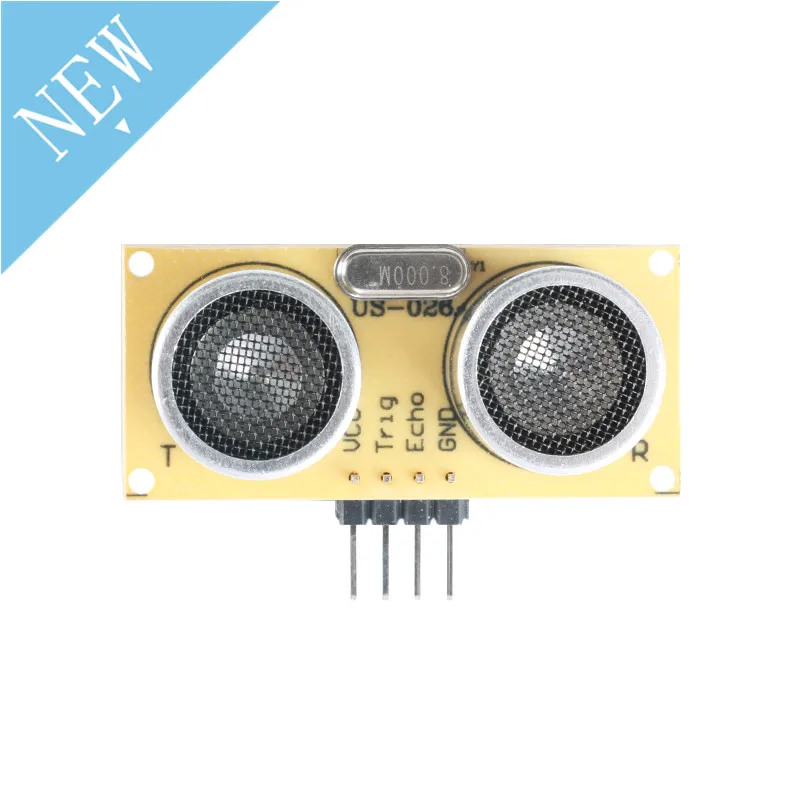

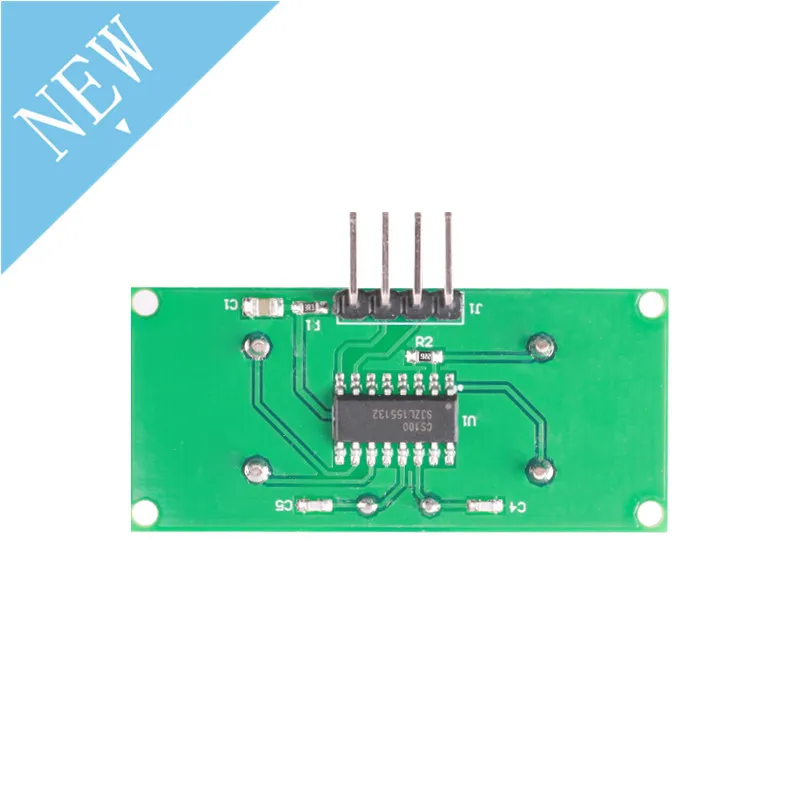

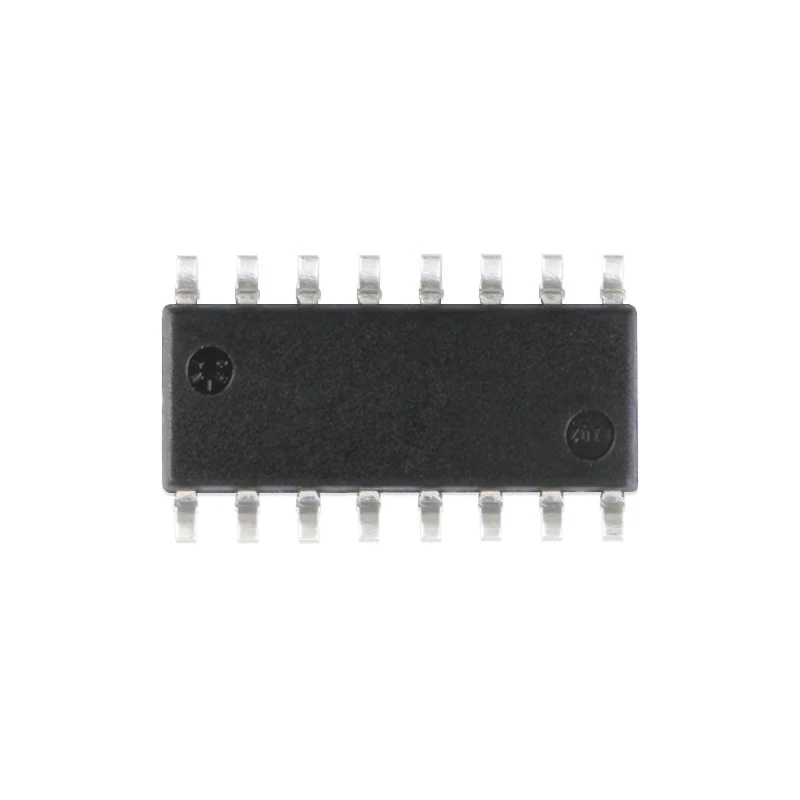

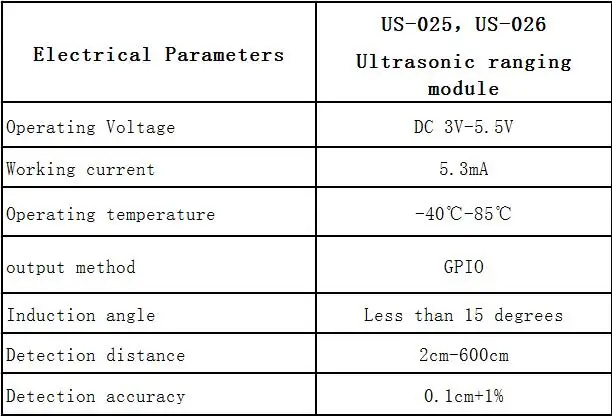

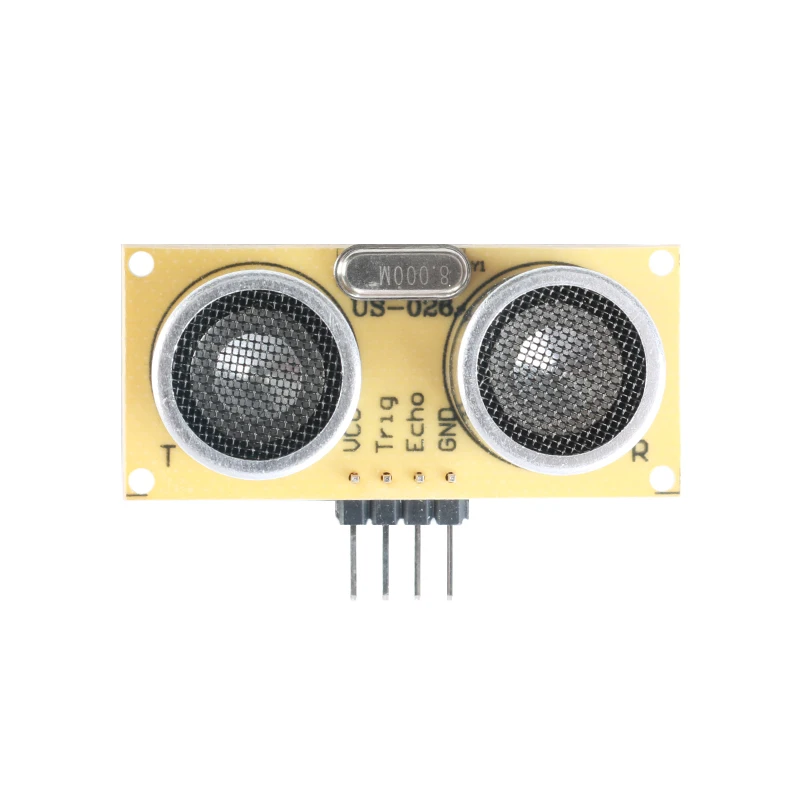

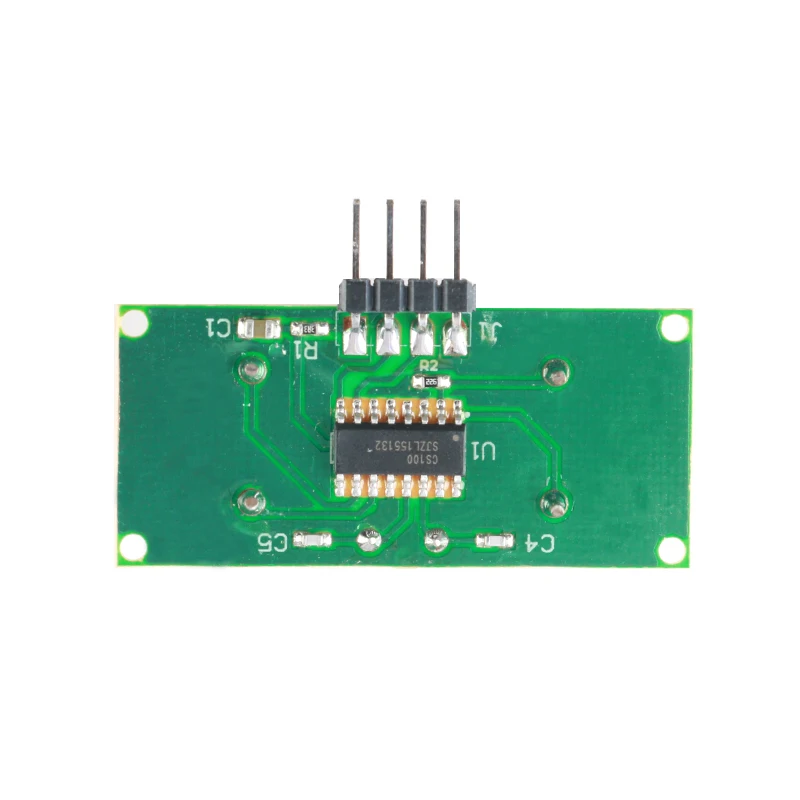

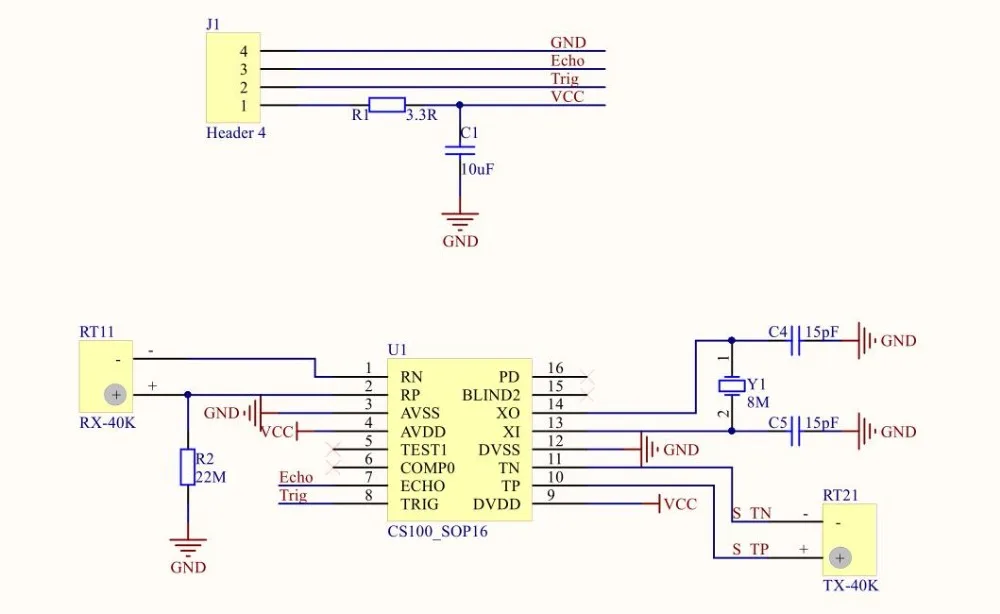

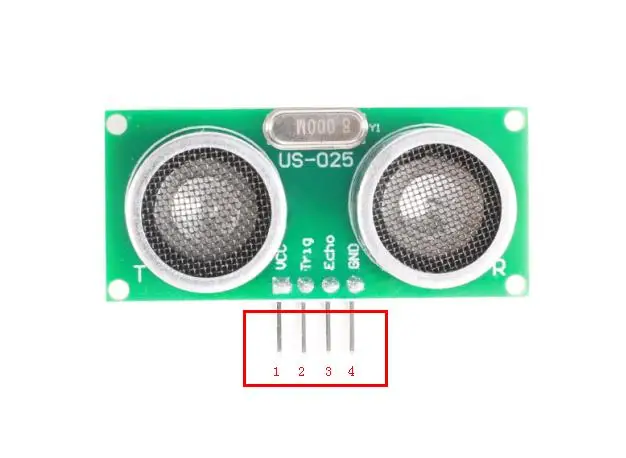

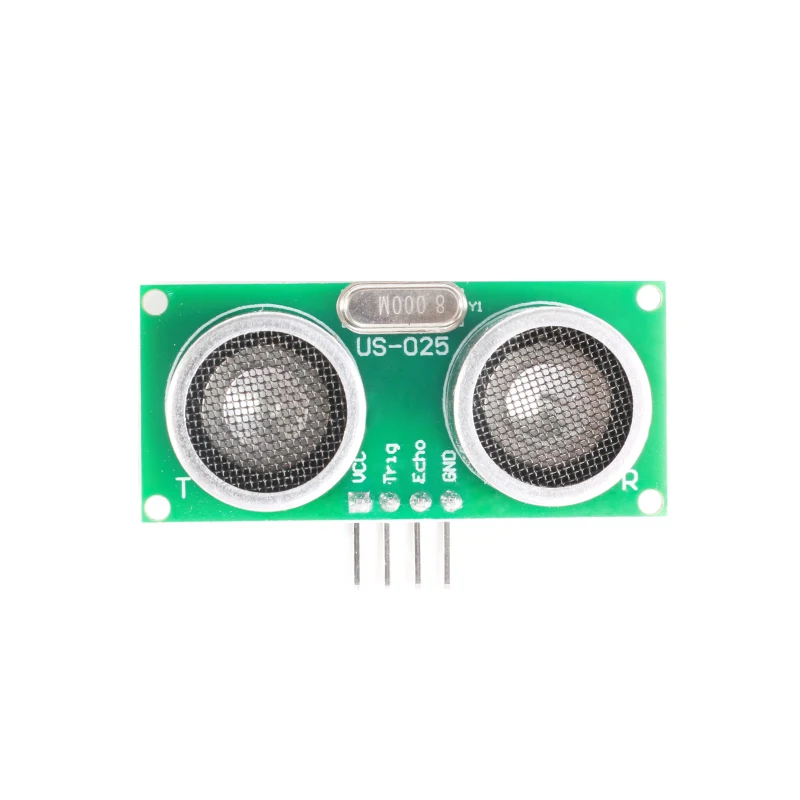

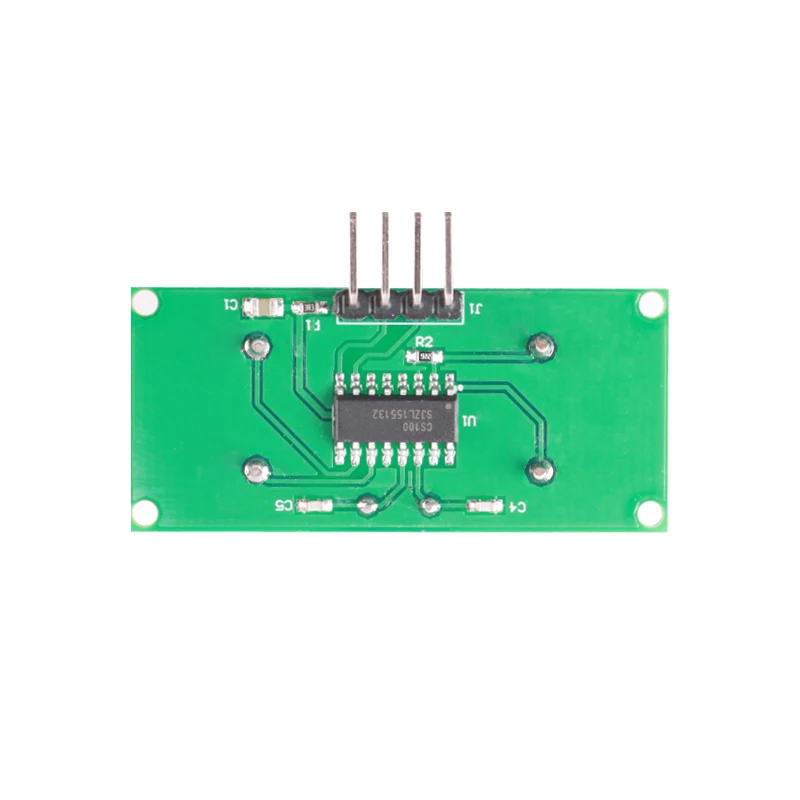

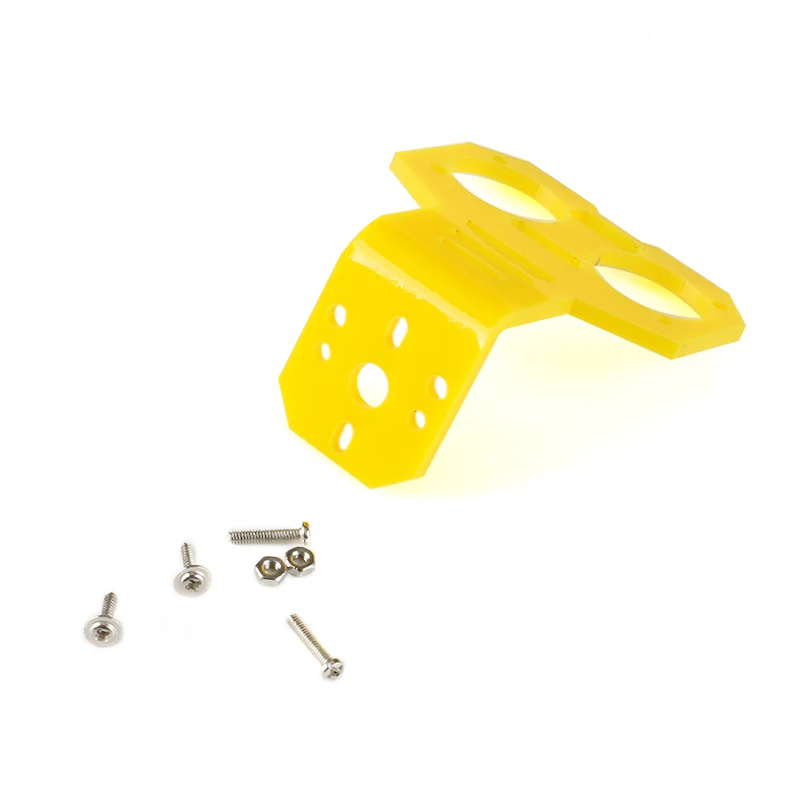

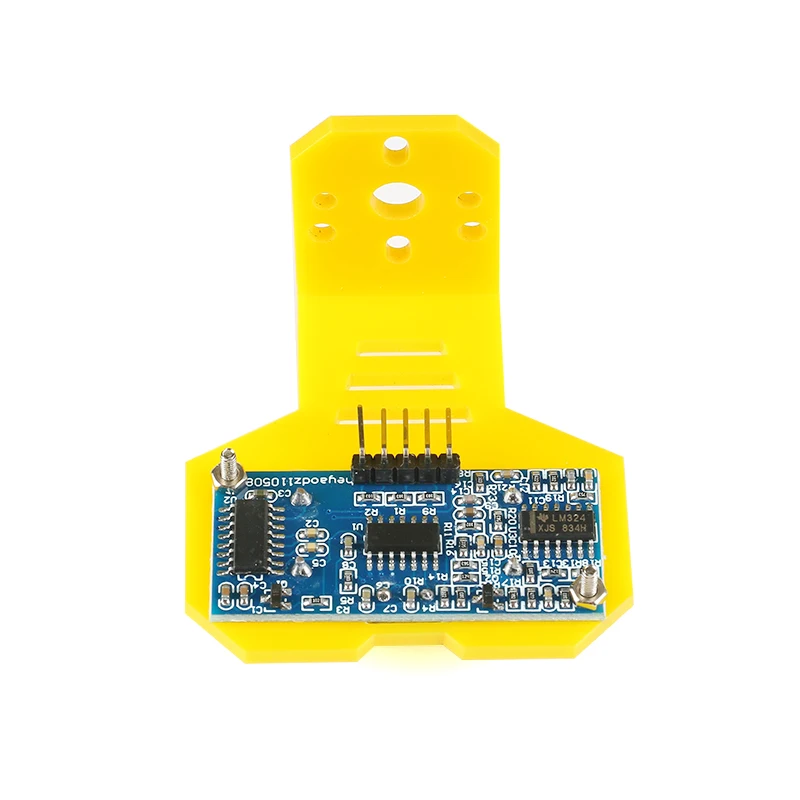

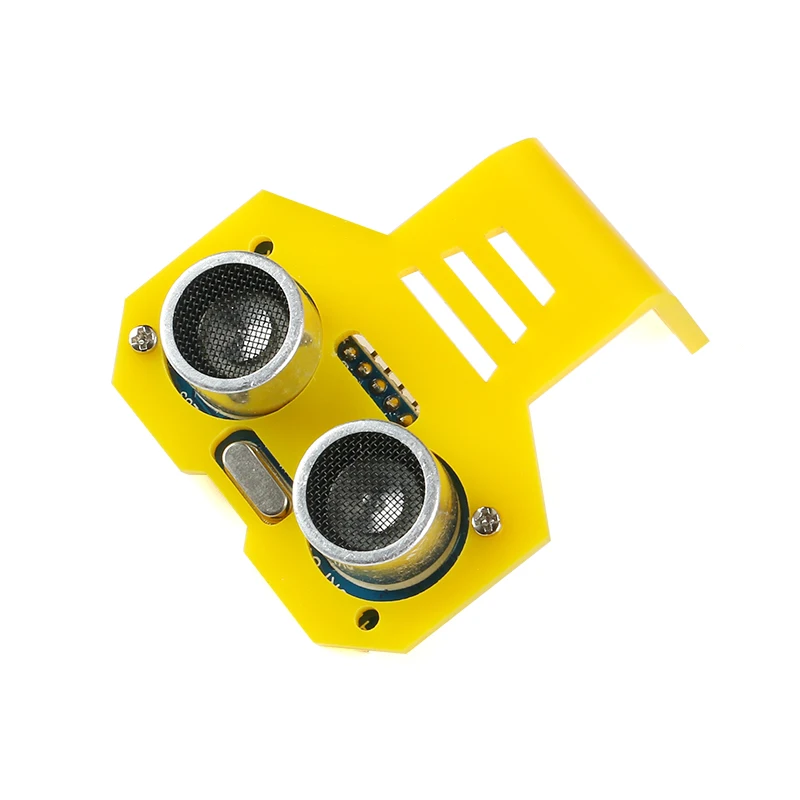

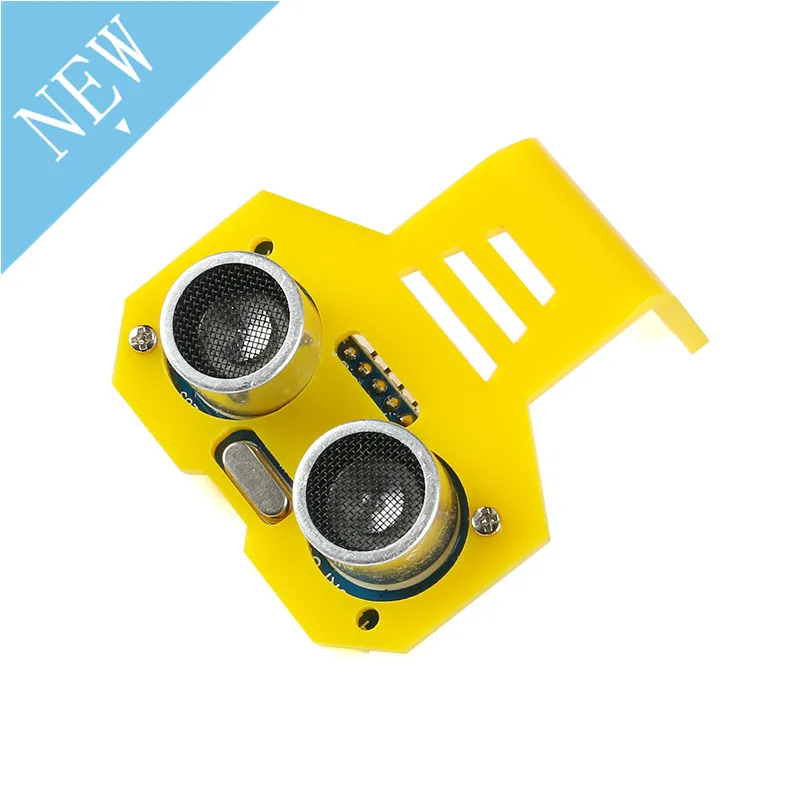

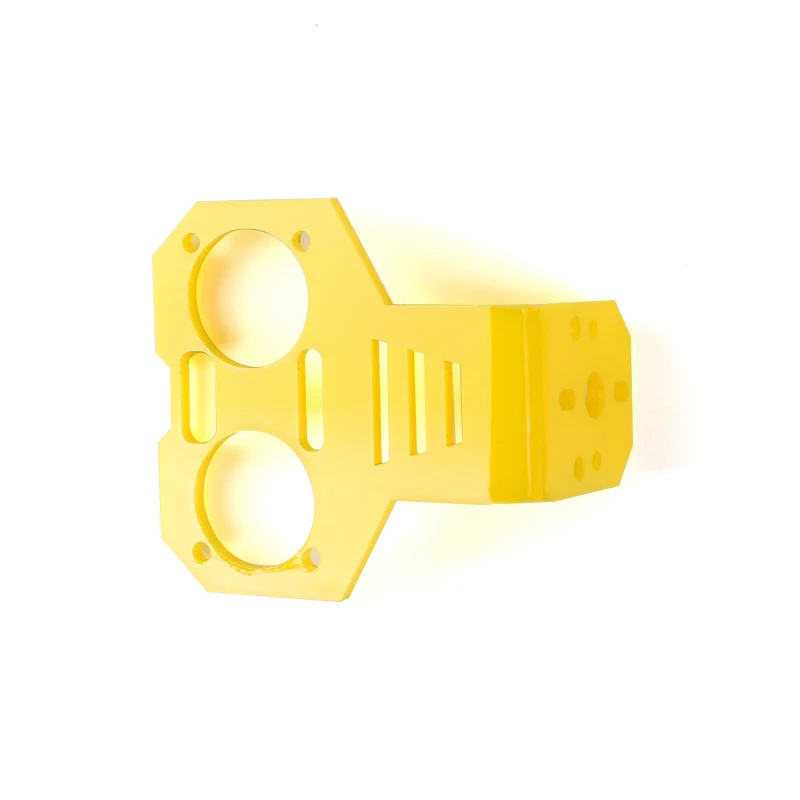

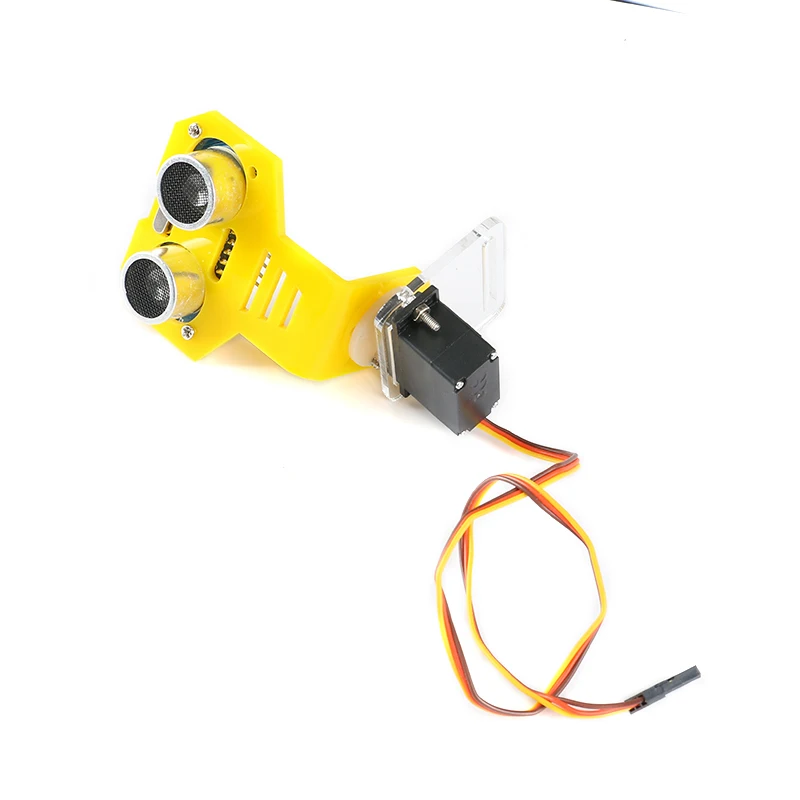

США-025/США-026   US-025/US-026 является высокопроизводительным, недорогим ультразвуковым модулем; модуль использует экономичный ультразвуковой чип CS100; диапазон до 6 метров, точность диапазона Высокая; точность измерения хорошая, измерение стабильное и надежное. Ультразвуковой модуль US-025/US-026 может осуществлять Бесконтактный Диапазон функции 2 см ~ 6 м, рабочее напряжение 3-5,5 В, рабочий ток 5.3ма, поддерживает режим связи GPIO, работает стабильно и надежно. Американский 025 имеет ту же производительность, что и американский 026, тот же размер и тот же принцип.           Разница: US-025 использует двойную панель, US-026 использует одну панель; 4Pin-коннектор US-025 распаян на лицевой стороне (сторона зонда), US-026 является одной панелью, передняя сторона (сторона зонда) не имеет пусковой площадки, и накладка припаяна с обратной стороны (со стороны чипа).   Технические параметры:   Схема:                 Пронумерованные 1, 2, 3, 4 слева направо. Это определение выглядит следующим образом:   1: подключение к источнику питания VCC (3 В-5,5 В постоянного тока). 2: Подключите Терминал Trig внешней цепи и введите высокий уровень выше 10uS к этому контакту для запуска модуля в диапазоне. 3: подключение к эхо-концу внешней цепи. Когда измерение расстояния заканчивается, этот штифт будет выводить высокий уровень, а ширина уровня является суммой ультразвукового времени круговой поездки. 4: подключение к внешней цепи заземления.   CS100 чип CS100 промышленный ультразвуковой чип измерения расстояния. CS100 интегрирует ультразвуковую схему передачи, ультразвуковую схему приема и цифровую схему обработки. Одиночный чип может завершить ультразвуковой диапазон, и результат ранжирования выводится по ширине импульса. Интерфейс связи совместим. Существующих ультразвуковой модулей. CS100 работает с открытым ультразвуковым зондом 40 кГц, который требует только 22 МР выдвижной резистор и 8 м кристалл для достижения высокопроизводительного диапазона. Меньшее использование устройства может значительно уменьшить площадь платы и повысить надежность. В то же время меньшее количество периферийных устройств облегчает проводку. В экономически чувствительном эталонном случае, ультразвуковой диапазон может быть выполнен с помощью односторонней печатной платы. Значительно сократить расходы. CS100 доступен в SOP16 посылка Схема: HC-SR04 кронштейн
