30 каналов DMX 512 RGB контроллер 30CH управление регулятором трехцветного света через

30CH-DMX512 инструкция по эксплуатации постоянного декодера

Добро пожаловать, чтобы использовать 30CH постоянный декодер, который использует преимущества передовой микроэлектронной технологии управления. Эта технология изменяет международные модные цифровые сигналы DMX512/1990 в аналоговые контрольные сигналы. Есть 1 ~ 30 выходных каналов; каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общий светодиодный свет.

Представление продукции:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 2А/ч × 30

Максимальная мощность: 720 Вт (12 В) 1440 Вт (24 В)

Выход уровень серого: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянный ШИМ

Выход DMX: 30 каналов

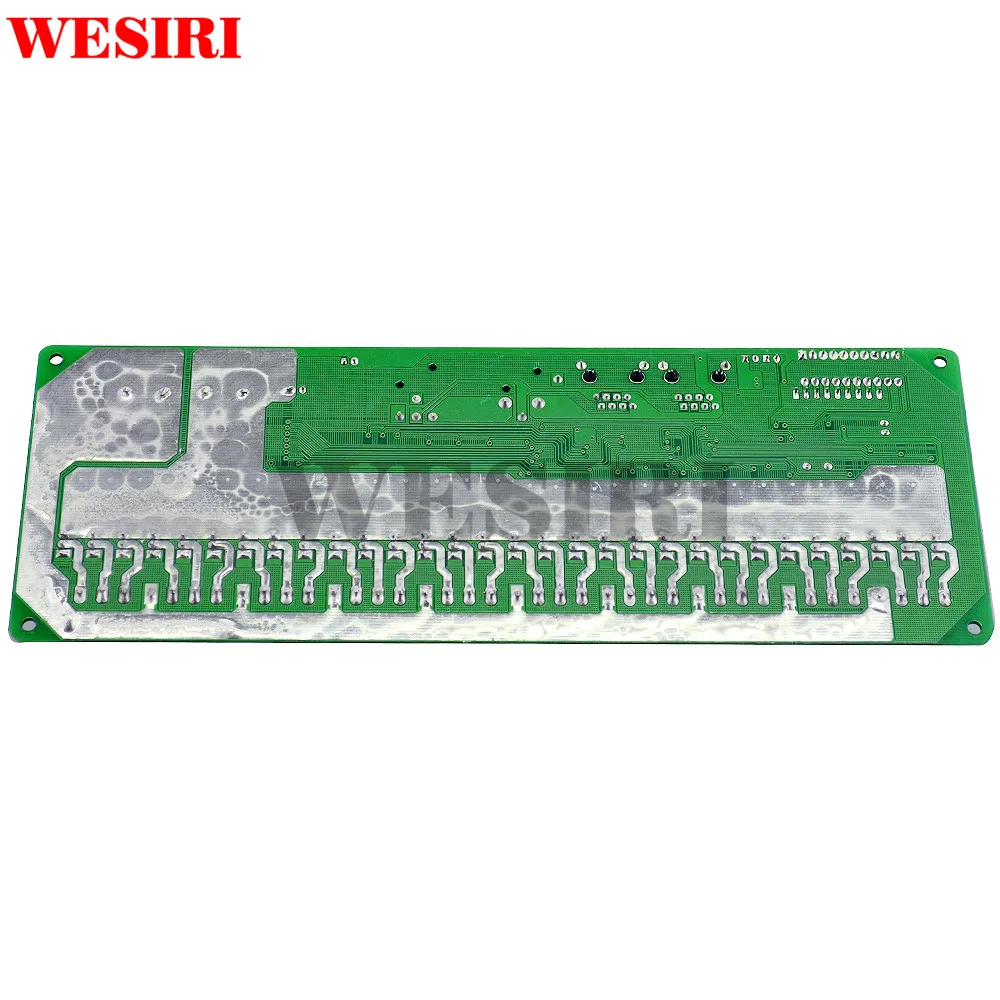

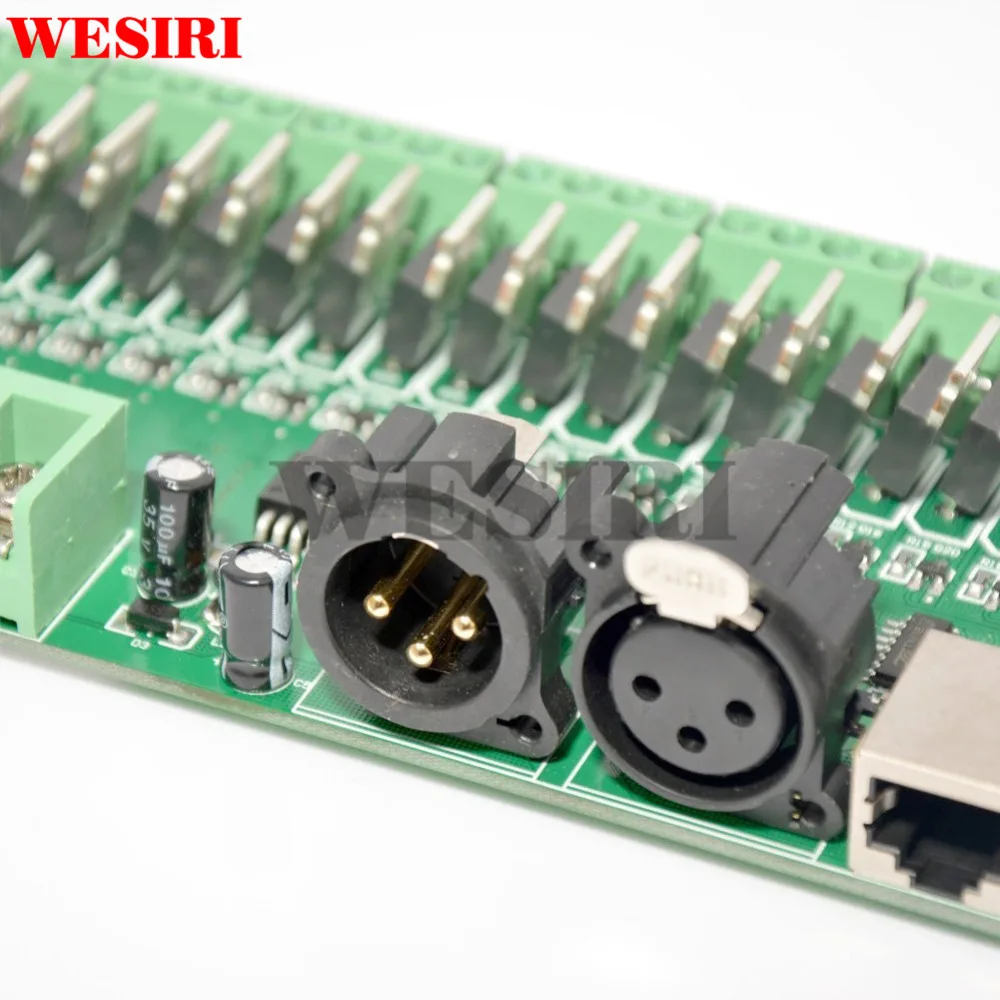

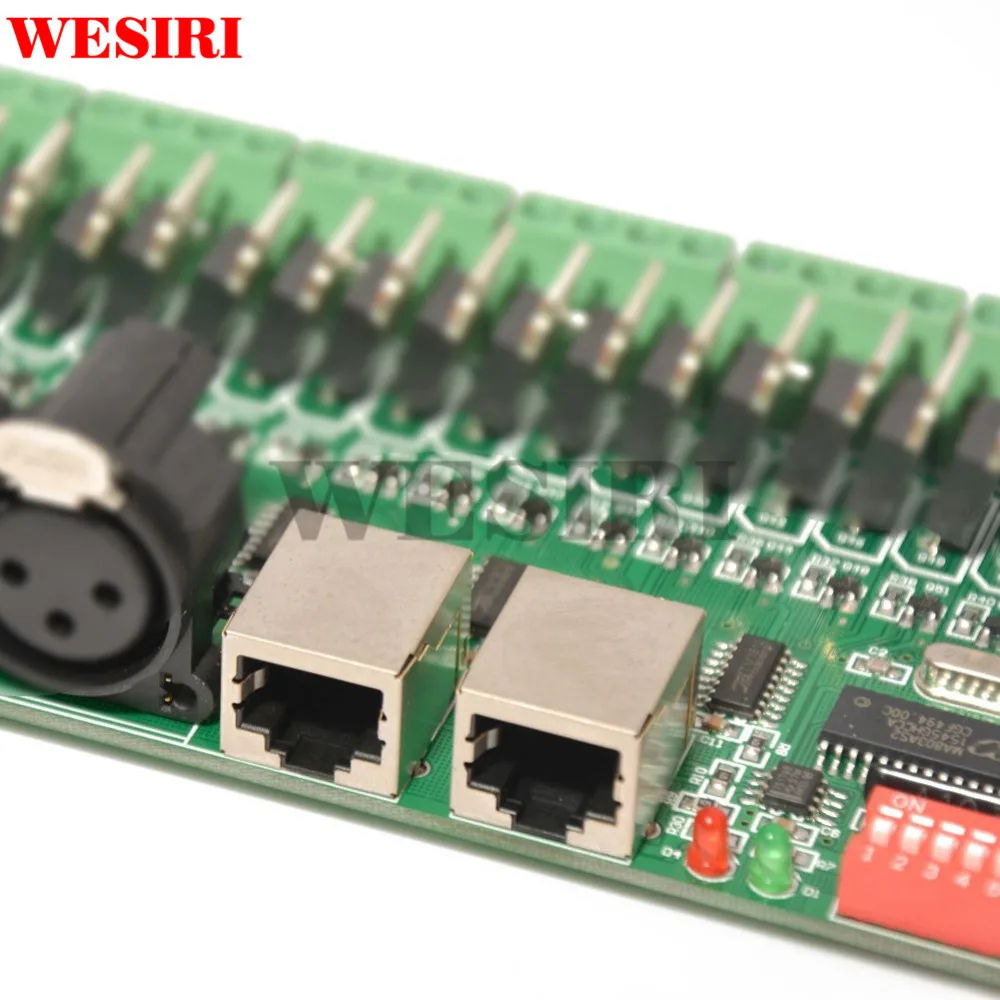

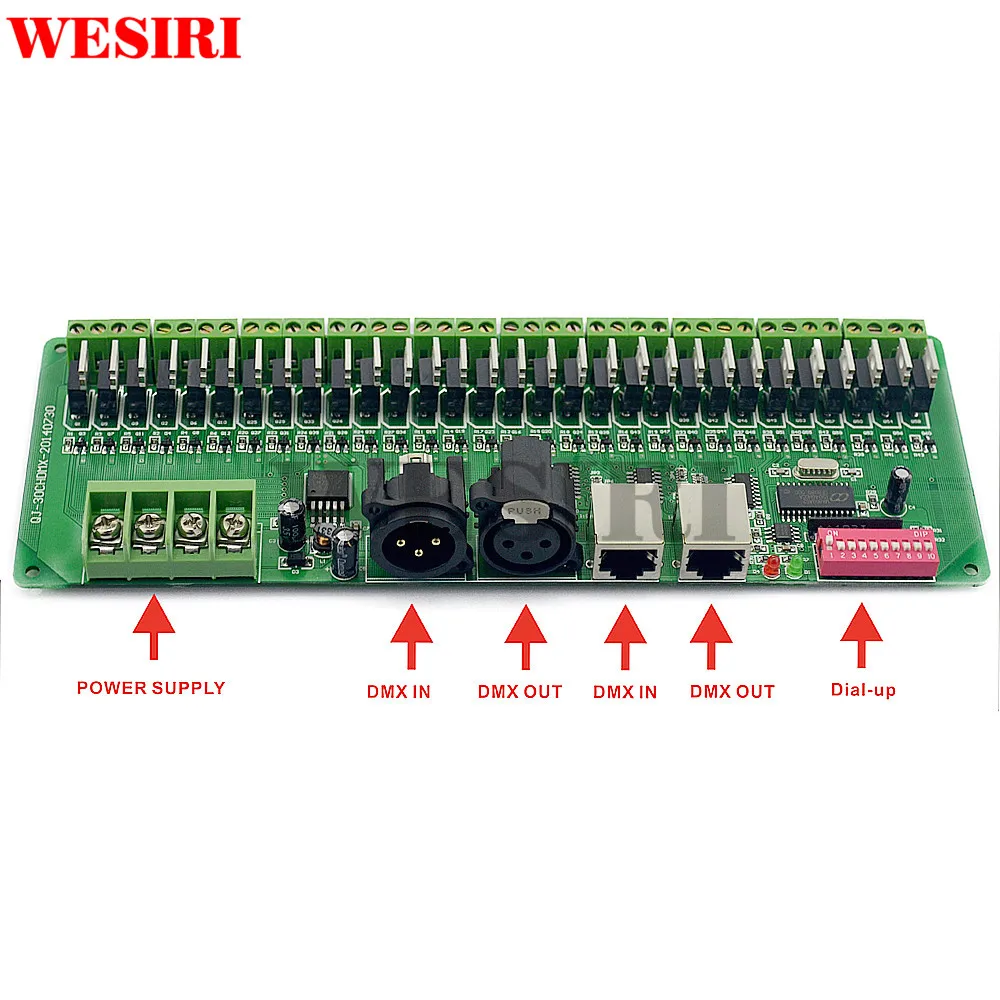

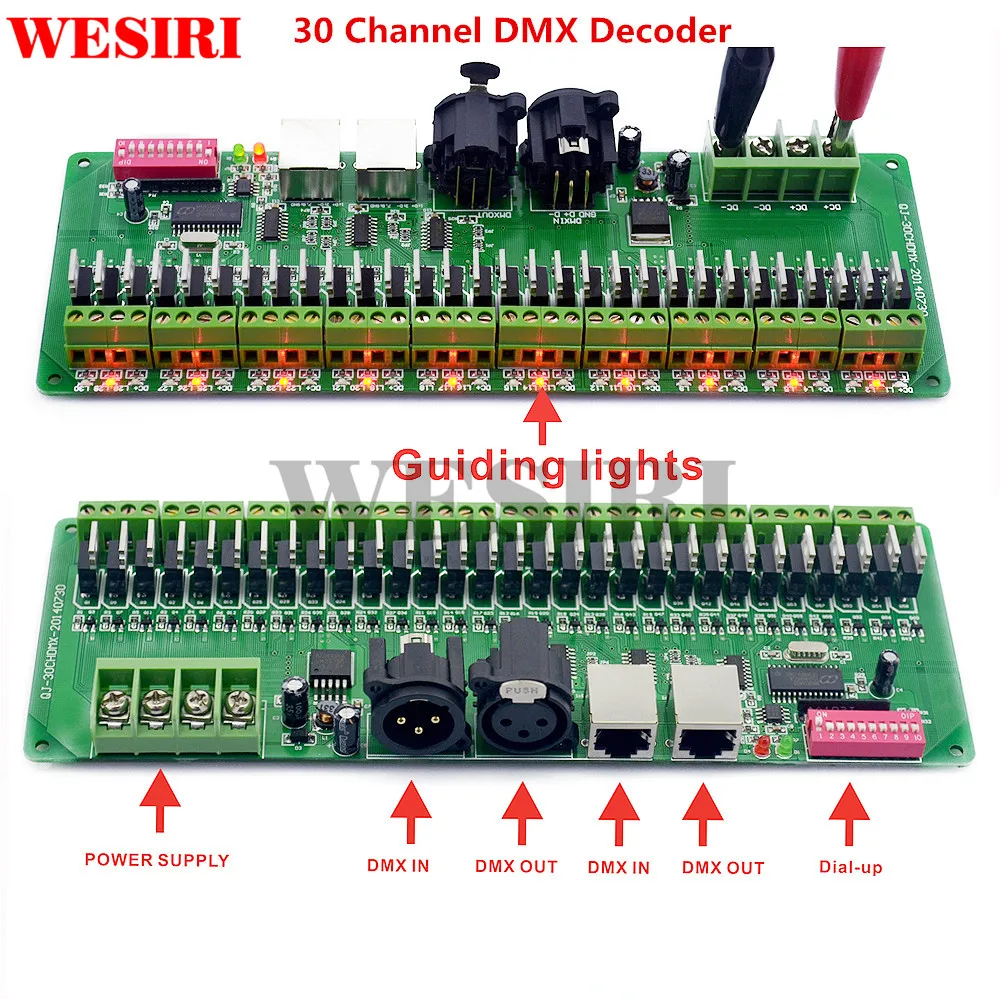

Стандартный XLR-3 кэроны штепсельной вилки

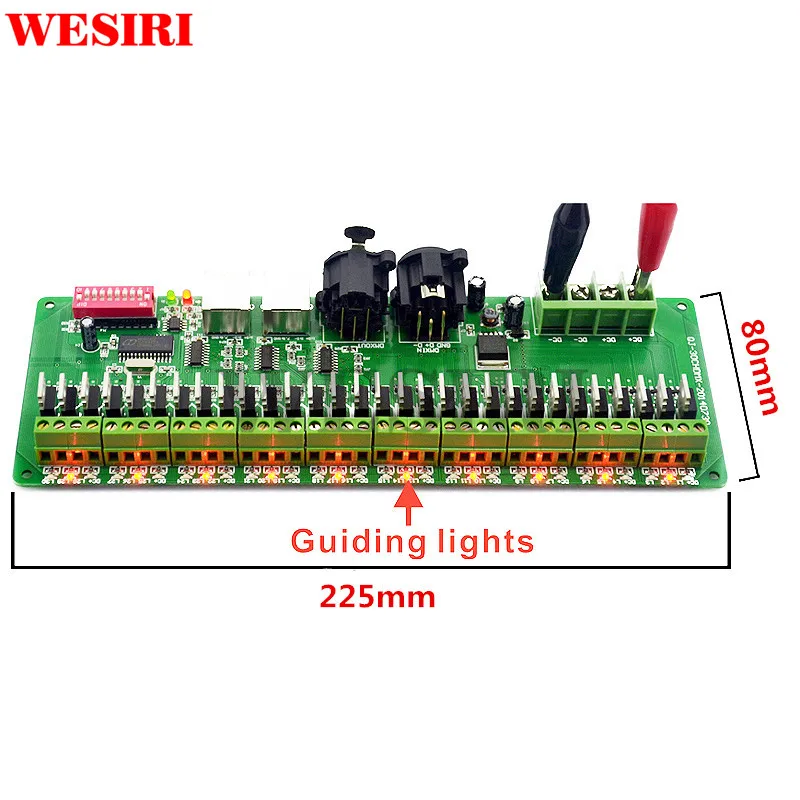

Размер: L225 * W80 * H32

Вес брутто: 300 г

Основные функции:

Есть 30 выходных каналов, можно подключить с одной или лампы RGB

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандартный протокол ввода DMX512, код адреса, установленный переключателями DIP;

Широкий вход постоянного тока DC9V ~ DC24V;

Каждый занимает 30 адрес dmx.

Декодер поставляется с 16 видами тестовых моделей, 16 уровней для скорости изменения

Декодера, чтобы использовать:

Примечание: FUN = OFF (десятый переключатель кода вверх) означает принять Режим сигнала DMX512

Первый адрес DMX:
Набор декодеров адрес бит кодовый переключатель, из которых 1-9 для установки адреса запуска бинарного числового кодового переключателя DMX512, первый-самая низкая позиция,

Девятый-это хайестбит кода адреса, который можно установить до 255.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните вниз от кодового переключателя (на наборе до «1»), затем можно получить значение бит; кодовый переключатель

Вверх (Установите в «0»), значение Бит 0.

Пример 1:
Как следующая схема 1, DMX512 пусковой адрес установлен в 38, кодирование № 6,3, 2 позиции на переключателе набора на «1», другие настроены на «0», тогда сумма переключателя 1-9 кодовое значение

32 + 4 + 2, это DMX512 начальный адрес 38

Схема 1

Пример 2:

Как схема 2, DMX512 пусковой адрес установлен в 388, кодирование № 2,3, 6,8 переключение на «1», другие-«0», тогда сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это DMX512 начальный адрес 388.

Схема 2

Инструкция по эксплуатации для эффекта автомата

Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.

Выбор эффекта (кнопочный переключатель № 1-№ 4):

1, толчок № 1: Автоматическая езда на велосипеде.

2, толчок № 2: семь цветов постепенная смена цикла.

3. Нажмите № 1 и 2: RGB выцветает и выцветает

4. Нажмите № 3: Severn цвет Прыжки

5. Нажмите № 1 и 3: RGB прыжки.

6. Нажмите № 2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Нажмите № 4: синий цвет.

9. Нажмите № 1 и 4: желтый.

10: Нажмите № 2 и 4: фиолетовый.

11. Нажмите № 1 и 2 и 3: голубой.

12. Нажмите № 3 и 4: белый.

13. Толчок № 1 и 3 и 4: семицветный постепенный цикл изменения и прыжки.

14. Нажмите № 2 и 3 и rgb-цвет постепенного цикла изменения и прыжки.

15. Нажмите № 1 и 2 и 3 и 4: прыжки семи цветов и прыжки rgb-цвета.

Выбор скорости (кнопочный переключатель № 5 до № 8)

1. Толчок № 5: 0,5 секунд. 2. Толчок № 6: 1 секунда. 3. Толчок № 7: 1,5 секунды. 4. Толчок № 8: 2 секунды.

Схема подключения системы:

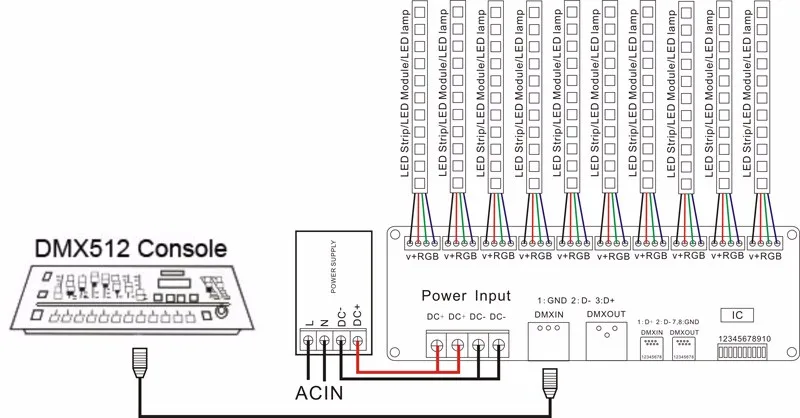

План один: DMX512 консоль + 30CH DMX deocder

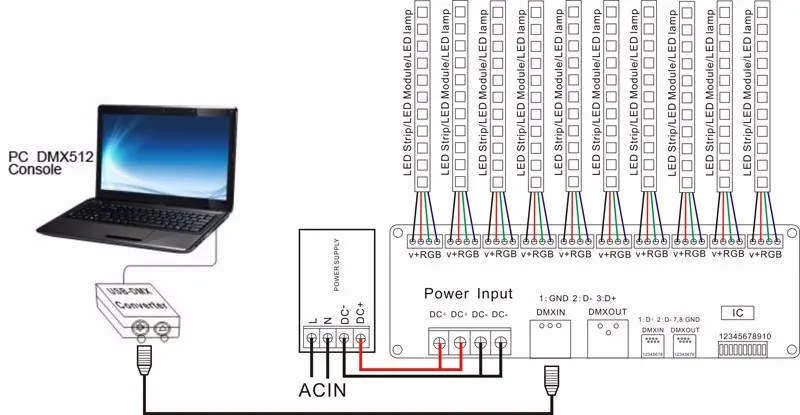

План два: PC DMX512 консоль + usb-контроллер для сценических светильников + 30CH DMX deocder
