Opus BT-C3100 V2.2 умное цифровое интеллектуальное 4 ЖК-слота Универсальное зарядное устройство Li-Ion NiCd NiMh Зарядное устройство

Основные Особенности:
-Новый светодиодный светильник для задней панели более четко отображает зарядку/разрядку/быстрый тест/цепь в темноте
-Новый режим обновления может показать вам емкость аккумулятора, давая вам знать реальную величину
-Новый дополнительный режим быстрого тестирования для проверки сопротивления батареи
-Четыре режима работы доступны на выбор пользователя: зарядка, разрядка, тест, Быстрая проверка и обновление
-4 отдельных разъема для зарядки заряжаются аккумуляторные батареи разных типов и размеров и с разной емкостью одновременно
-Зарядный ток может быть выбран для 200 мА, 300 мА, 500 мА, 700 мА или 1000 мА (1500 мА и 2000 мА могут быть применены, когда выбран только слот 1 или 4). Ток разрядки по умолчанию составляет 500 мА
-Интегрирует напряжение минус delta для никель-кадмиевых или никель-металл-гидридных аккумуляторов и для литий-ионных аккумуляторов для зарядки до 4,2 в с предварительно выбранным постоянным током. (3,7 в Li-FeO4 и 4,35 в высоковольтный режим зарядки батарей можно выбрать через переключатель на плате)
-Легко читаемый ЖК-дисплей с подсветкой светильник, показывающий напряжение батареи, ток заряда/разряда, время зарядки, емкость аккумулятора и т. Д.
-Включает Обнаружение перегрева для защиты аккумуляторов и самого зарядного устройства от перегрева
-Предназначен для AA (LR6) и AAA (LR3) NiCd, NiMH или 3,7 V литий-ионные аккумуляторы размером 18650,14500, 16340,10440, также совместимы с 10340,18650, 26650,26500 (напечатано на посылка) и 17670,18490, 17500,17335 (напечатано на изделии)
-Рабочая температура: 0-40 град. С
-Максимальная емкость зарядки: до 20000 мА · ч
-Мощность адаптер AC/DC 12 V, 3.0A (выход), 100-240 В пер. тока, 50/60Hz (вход)
-Обратите внимание: батареи не включены

Основные характеристики:
1. Частота обновления напряжения 30 с вместо 60 с.
2. Напряжение зарядки регулируется до 4,7 в вместо 5,0 в, таким образом, загрузка на адаптер питания, когда батареи плоские меньше. Напряжение зарядки 5,0 в имеет проблему в регулировании правильного уровня тока из-за этого перегрузки тока на адаптере питания, что приводит к тому, что литий-ионные аккумуляторы марки Panasonic показывали неправильное значение емкости зарядки (+ 25 процентов). С напряжением зарядки 4,7 В нагрузка на адаптер питания значительно снижается и таким образом может сделать все типы батарей заряжены правильно.
3. Время зарядки 4,35 в может быть очень долгим, потому что ток зарядки регулируется при входе в стадию CV при напряжении 4,12 В, который такой же, как и тип 4,2 в. Теперь алгоритм зарядки 4,35 в изменен на 4,27 в.
5. улучшенная функция безопасности: температура PCB была использована для управления вентилятором вкл/выкл только с 2,0 в, теперь эта функция усилена таким образом, что температура контролируется для входа в режим отключения при превышении высокой температуры. Это особенно полезно, когда вентилятор не работает и что может привести к расплавлению пластика.
6. Новая крышка вентилятора обеспечивает лучшую защиту вентилятора охлаждения.
7. Диапазон тока зарядки: 200mA, 300mA, 500mA, 700mA, 1000mA, 1500mA, 2000mA
8. Диапазон тока разряда: 200 мА, 300 мА, 500 мА, 700 мА, 1000 мА (только литий-ионные батареи)
9. Максимальная емкость зарядки: 20000 мА · ч
10. Отклонение напряжения:<0,03 V 4,2 V
11. Отклонение тока:<5pct

Это зарядное устройство является анализомЗарядное устройствоДля аккумуляторов LiIon и NiMH, что означает, что зарядное устройство может заряжать и разряжать во время измерения.



Когда зарядное устройство включено, оно отображает тест, где можно увидеть весь текст.
После завершения запуска можно выбрать режим:

- Зарядка: зарядка аккумулятора с 200 до 1000 (2000) мА.

-Разрядка: разрядка аккумулятора с 200 до 1000 мА.

- Обновление разрядки: разрядка и зарядка аккумулятора 3 раза.

- Тест заряда: зарядка, разрядка и зарядка аккумулятора, показать, сколько тока было разряжено.

- Быстрый тест: Измерьте внутреннее сопротивление аккумулятора.

При мигании дисплея можно выбрать режим и ток.
С помощью кнопки слот можно повторно выбрать слот и изменить параметры для него, также когда зарядное устройство работает.
При одновременной установке нескольких аккумуляторов в зарядное устройство можно выбрать режим и ток одновременно для всех из них (очень приятно).

При зарядке или разрядке можно использовать кнопку дисплея для выбора между V, mA и mAh.
Кнопка дисплея также может использоваться, когда заряд/разрядка закончены, но Зарядное устройство быстро перейдет на полный дисплей.

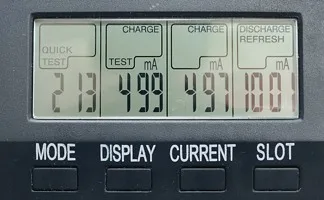

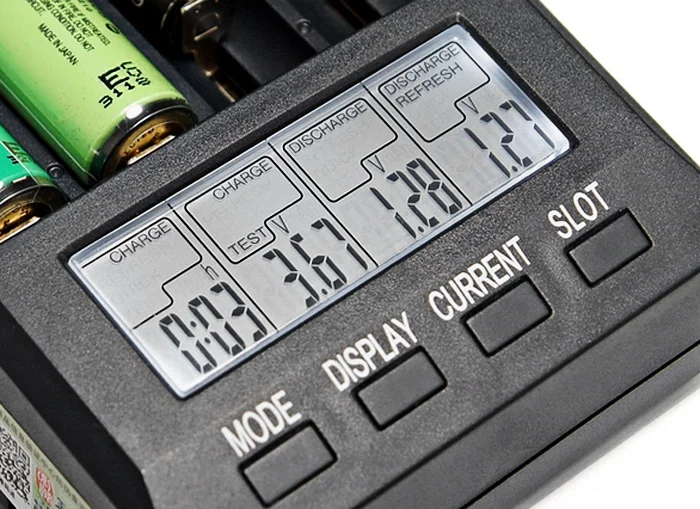

Вот пример, где я выбирал различные функции для каждого слота.



При каждом нажатии кнопки светильник включается в течение 20 секунд.

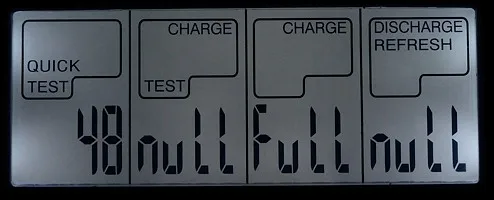

Также можно увидеть полное и нулевое сообщение.

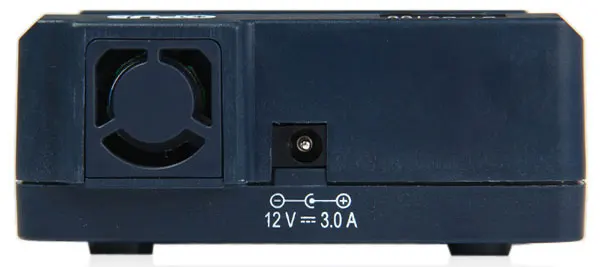

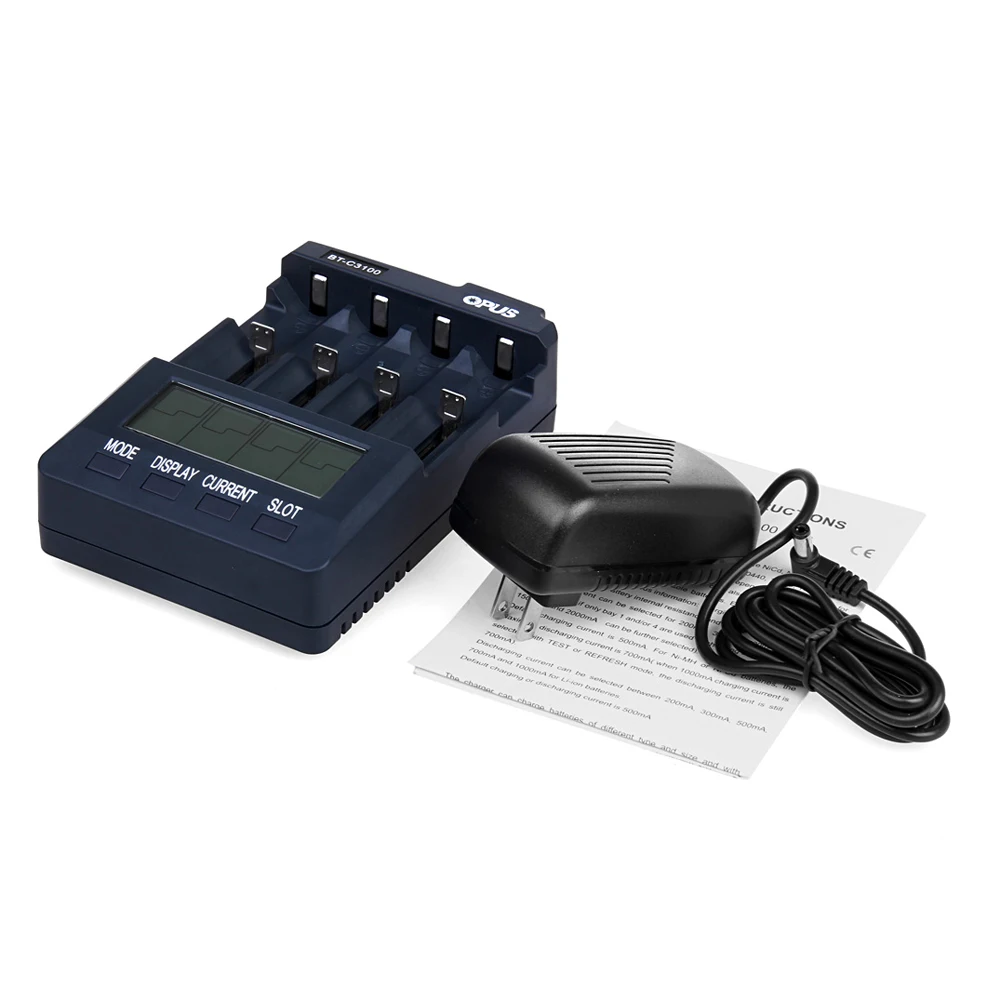

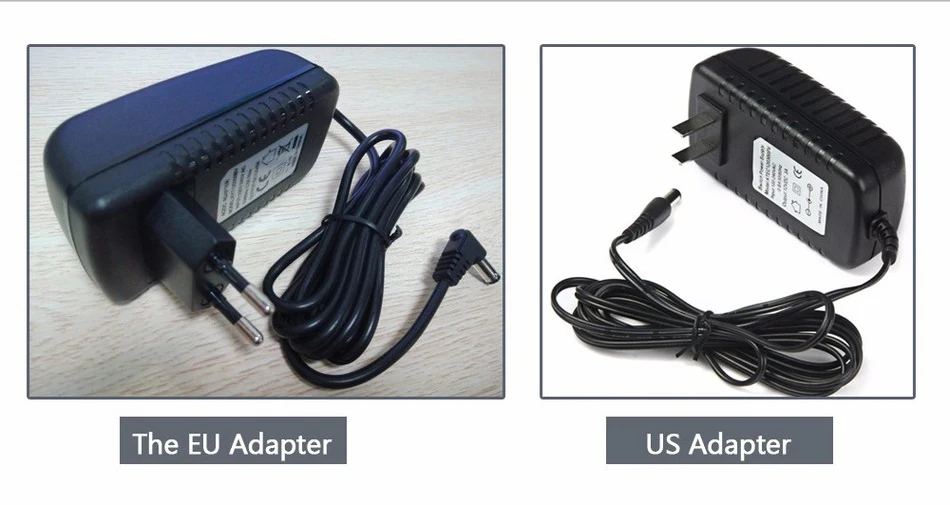

Зарядное устройство использует внешний источник питания 12 В на 3A (см. Позже).

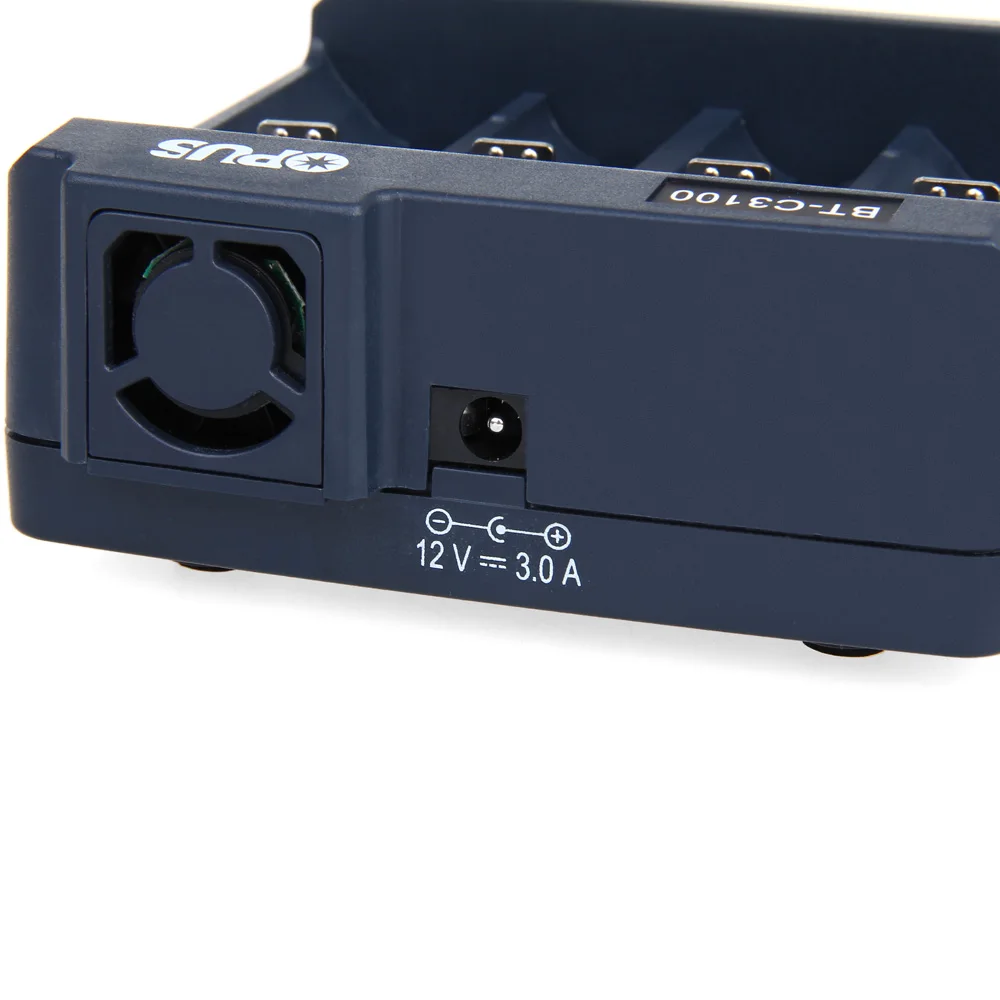

В нем есть вентилятор, это необходимо для обработки всех четырех каналов на полной мощности. Даже с использованием только одного канала вентилятора, он запускается и останавливается очень часто. Вентилятор не очень громкий, но из-за запуска и остановки это очень раздражает.

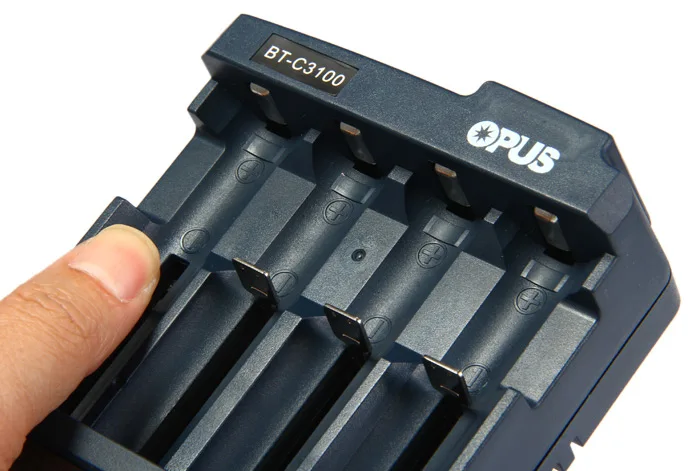

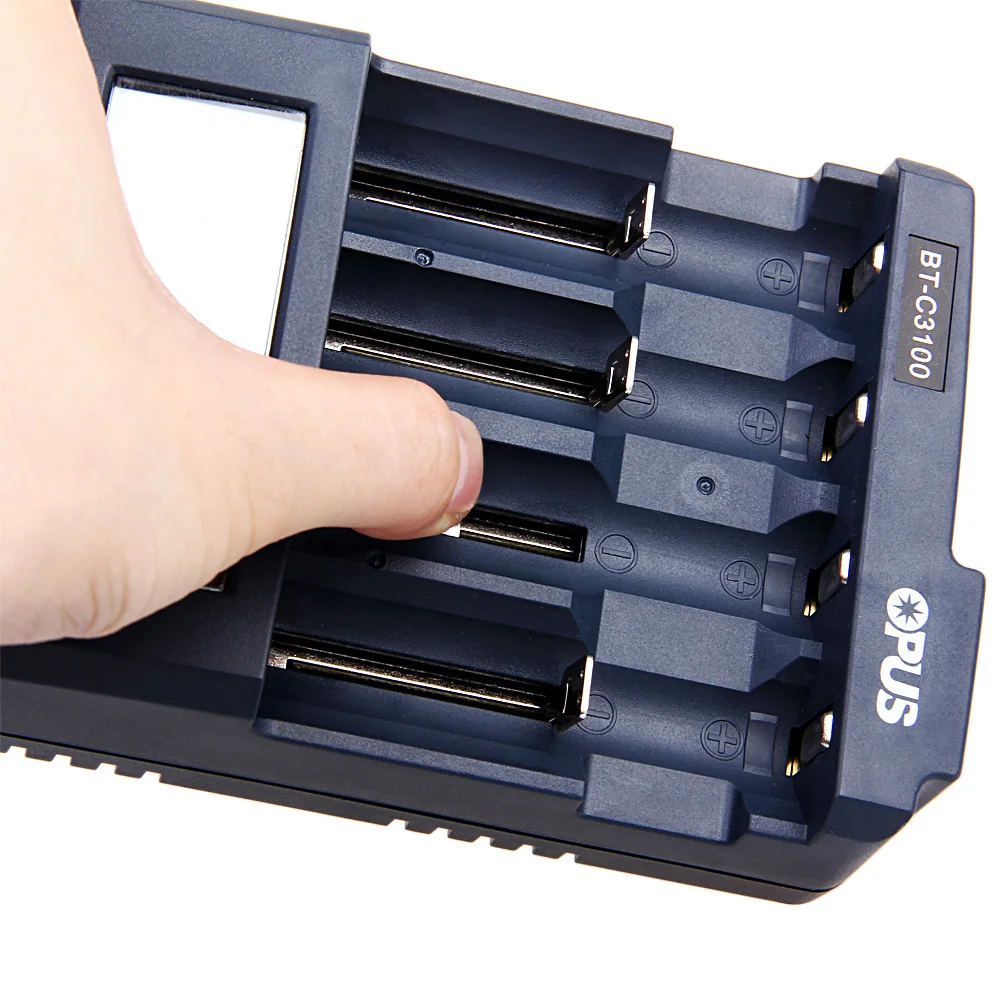

В зарядном устройстве используется классическая конструкция слайдера для обработки большинства размеров аккумулятора. Слайдер работает плавно и может обрабатывать размеры от 32 мм до 72,5 мм.
Для измерения внутреннего сопротивления слайдер не очень хороший, он часто имеет высокое сопротивление соединения.

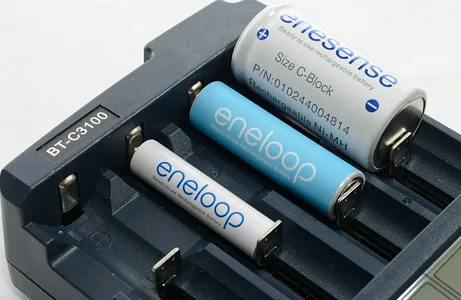

Пара различных NiMH аккумуляторов в зарядном устройстве.

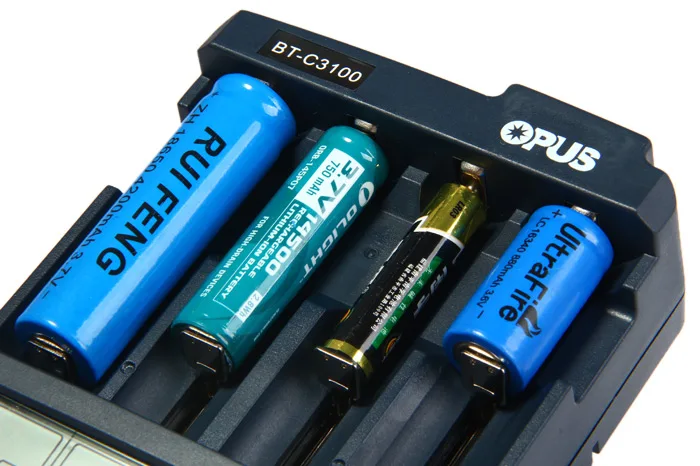

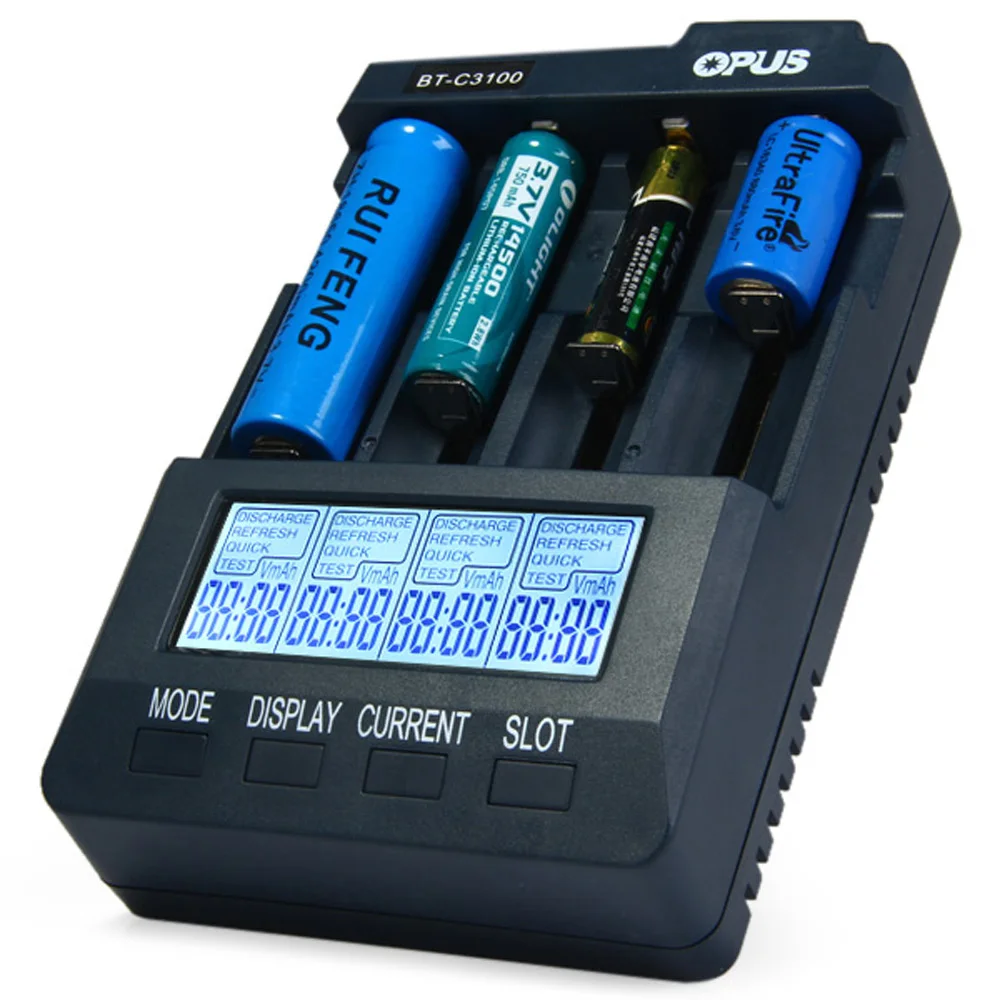

И некоторые аккумуляторы LiIon.

ИспользованиеТолько в том случае,Слот 1 и 4, максимальный ток заряда 2000 мА.
Во всех остальных случаях Максимальный ток заряда составляет 1000 мА.
Максимальный ток разряда всегда 1000 мА.

Ток зарядки: 300 мА,MA500MA700MA1000MA1500MA2000MA

Тока разряда: 200MA300MA500MA700MA1000MA

Зарядное устройство легко обрабатываетБатареи длиной 70 мм.
Рекомендуется заряжать аккумуляторы меньшего размера в двух основных Слотах.
Зарядное устройство имеет внутренний переключатель с маркировкой 3,7 в, 4,20 в и 4,35 в. Я не тестировал этот переключатель, потому что он внутренний, но возможно заряжать другие литий-ионные химикаты.
