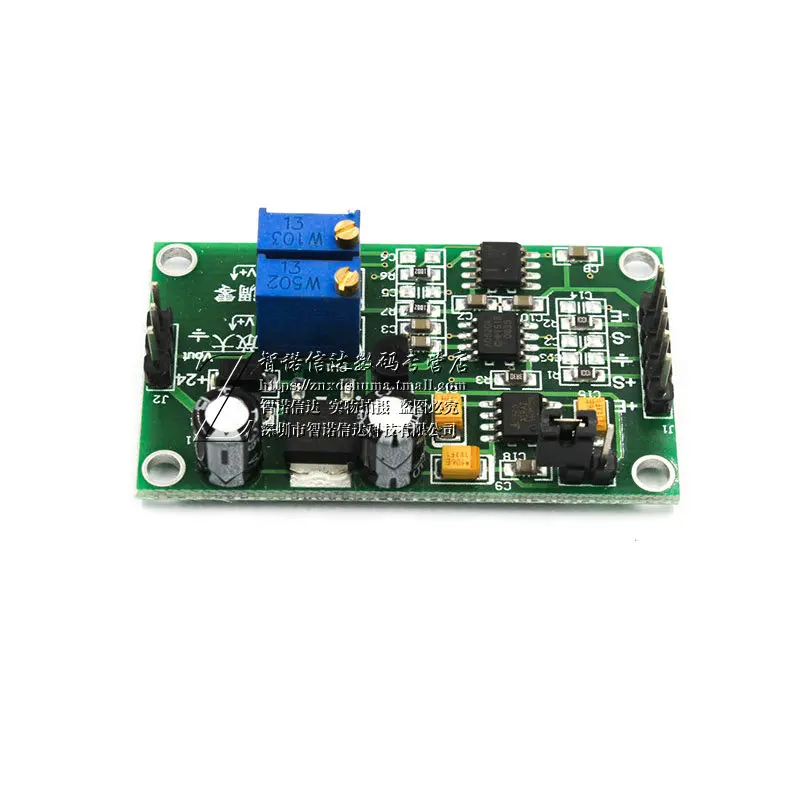

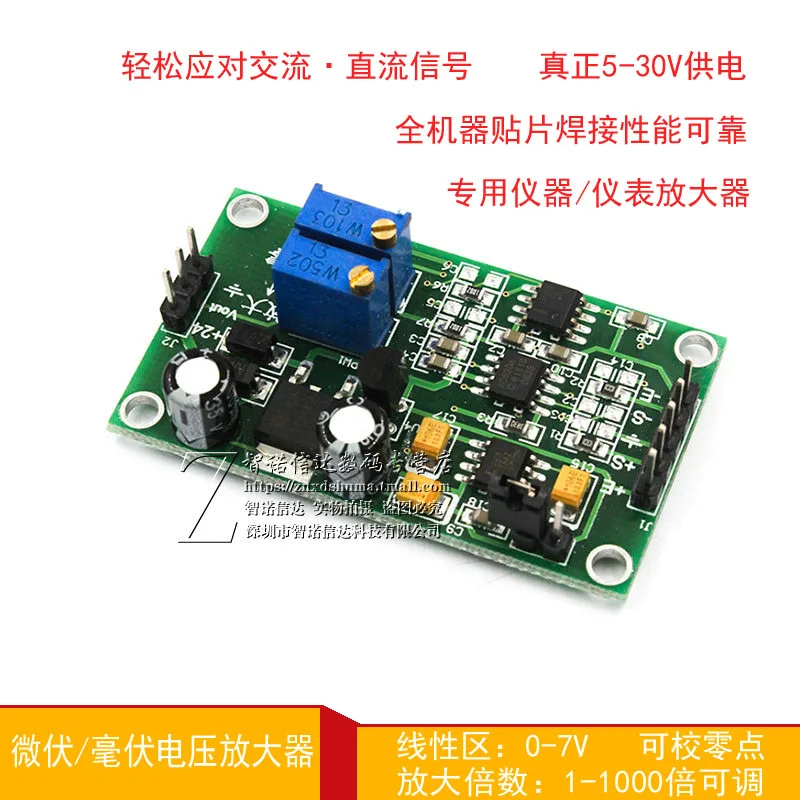

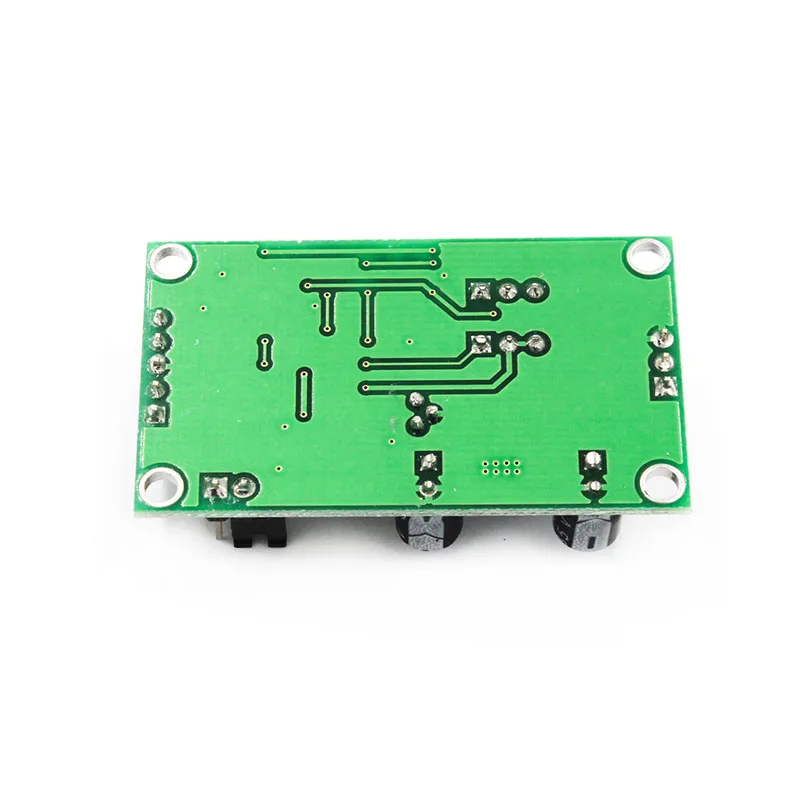

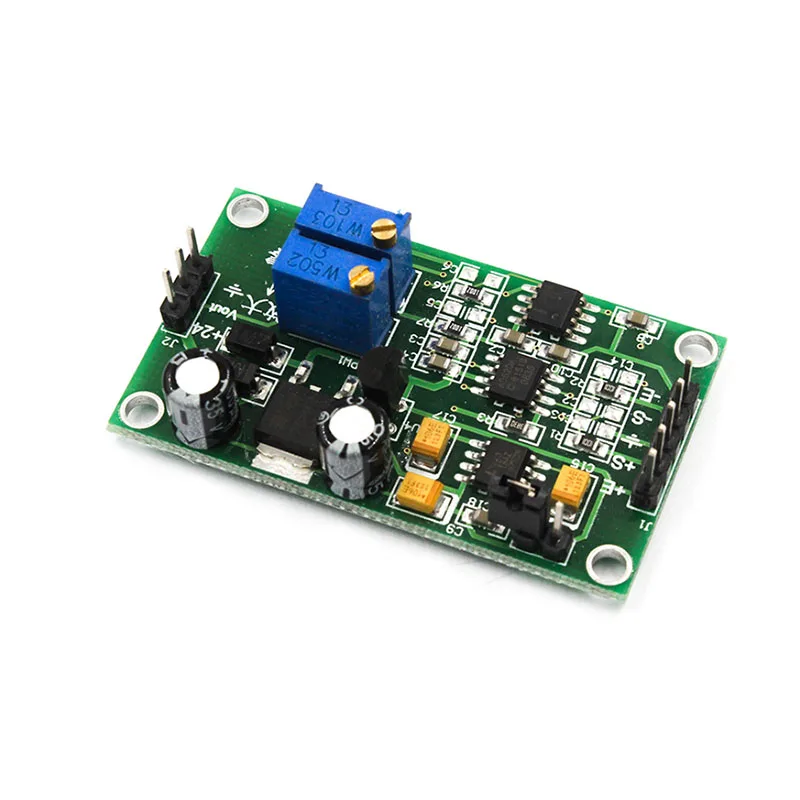

Микровольт/милливольт усилитель напряжения дифференциальный сигнала Высокая

Микровольт/милливольт усилитель напряжения дифференциальный сигнала Высокая

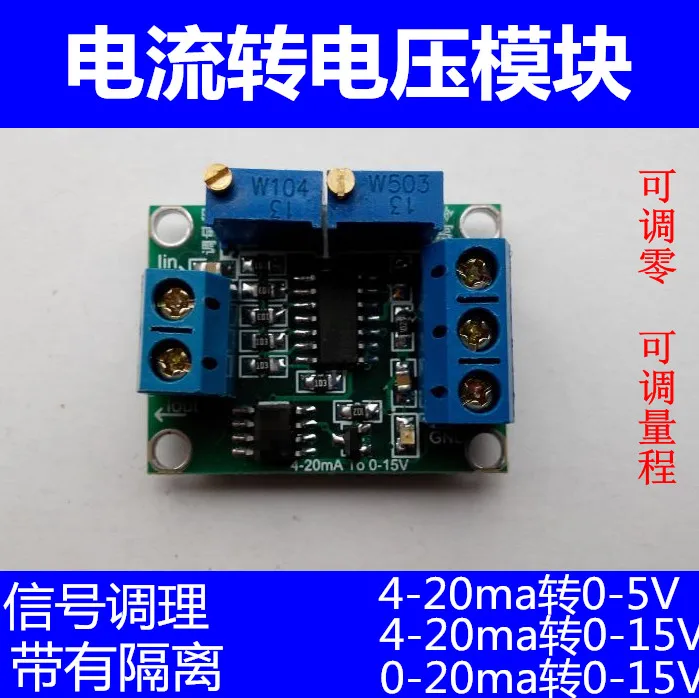

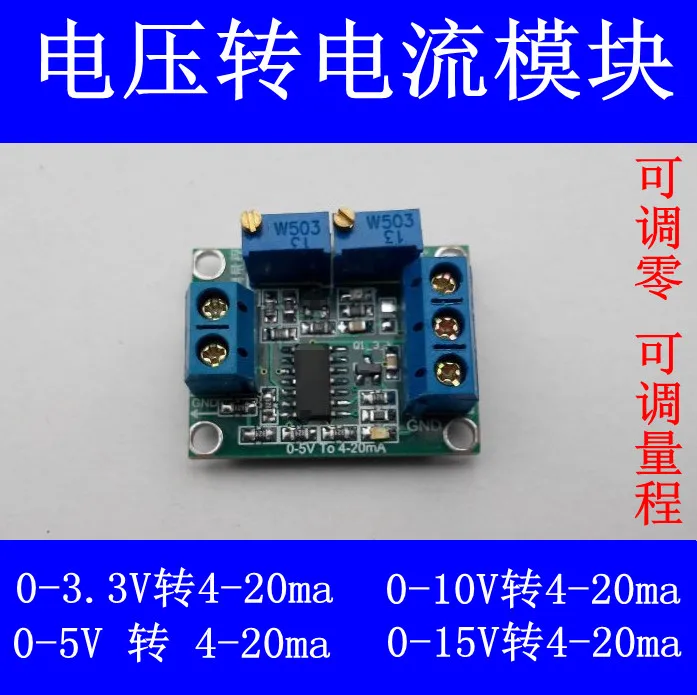

Если вам нужен модуль напряжения тока, пожалуйста, нажмите на картинку ниже.

Высокая точность, низкаяДисбаланс, Связь, DC microvolt, милливольтовый усилитель напряжения, используется для связи, DC небольшое усиление сигнала, Microvolt, милливольтовое усиление напряжения.(Использование модулей, необходимо иметь определенную электронную основу, если нет основного клиента, пожалуйста, приобретайте внимательно, наш магазин предоставляет техническую поддержку.)

Преимущества этого продукта:

1: Широкий диапазон входного сигнала Этот продукт adtsad620zoom, может поставить большие микровольт, милливольт, чем на marketlm358более Высокая точность увеличения, лучшая линейность, линейная zone0-7V.

2: Увеличение Используйте потенциометр для усиления входного сигнала, увеличение в 1000 раз, его можно регулировать только одним потенциометром.

3: Широкий диапазон электропитания Может быть input5-30VDC источник питания

4:SuperminiType Размер is50 * 29 мм, равномерно распределенное отверстие для позиционирования around4a3mm, расстояние для позиционирования is45 * 24 мм; Наружный предел расстояния массива с обеих сторон составляет 1.7мм.

Производительность

1: характеристики:

Широкая линейная область: 0-7 в

Широкое напряжение питания:5-30VInput, действительно сделать it30V источник питания. По умолчанию hair7-24V источник питания, need5vпожалуйста, свяжитесь со службой поддержки клиентов для питания.

Ультра низкий входДисбалансНапряжение:50 мкВ.
Сверхнизкий входной ток смещения:1.0nA (максимальное значение).

Коэффициент отклонения в обычном режиме:100 дБ
Ультра низкий входДисбалансДрейф напряжения:0,6 мкВ/℃ (максимальное значение).
Супер стабильный, время:2 мкВ/месяц максимум

2: метод подключения:

Положительный Полюс источника питания в соответствии с входным напряжением источника питания выберите положительный полюс входного напряжения

1) напряжение источника питания is13-24VTime24VPort, в это время EOutput12V напряжение для источника питания датчика, может использоваться в качестве источника питания возбуждения датчика;

2) Когда напряжение источника питания is5-13VTime E.

GND отрицательный полюс источника питания

S вход сигнала

-S входной сигнал отрицательного терминала (можно подключить GND)

Выход сигнала

-Выход E one-5VVoltage(Источник питания для датчиков)

Примечания: вход сигнала, выход сигнала, вход питания, 3 сигнала должны быть разделены.

3: Увеличение:1 --- 1000 чем меньше количество, тем больше полоса пропускания

4: входное напряжение сигнала: 100uV -- 300 милливольт

5: Выходное напряжение: Положительное давление 6,5 В влево и вправо, отрицательное pressure-4VLeft и вправо.

6: метод регулировки увеличения: через потенциометр на плате, регулировка.

7:Zero коррекция песка-короткого замыкания, отрегулируйте нулевой потенциометр, чтобы сделать output0V. Используется для улучшения точности модуля

Искажение выходного сигнала небольшое, высокая частота

Супер анти-шум помех, отличное увеличение, о чем вы все еще думаете?, небольшое усиление сигнала, кондиционер, вы этого заслуживаете.

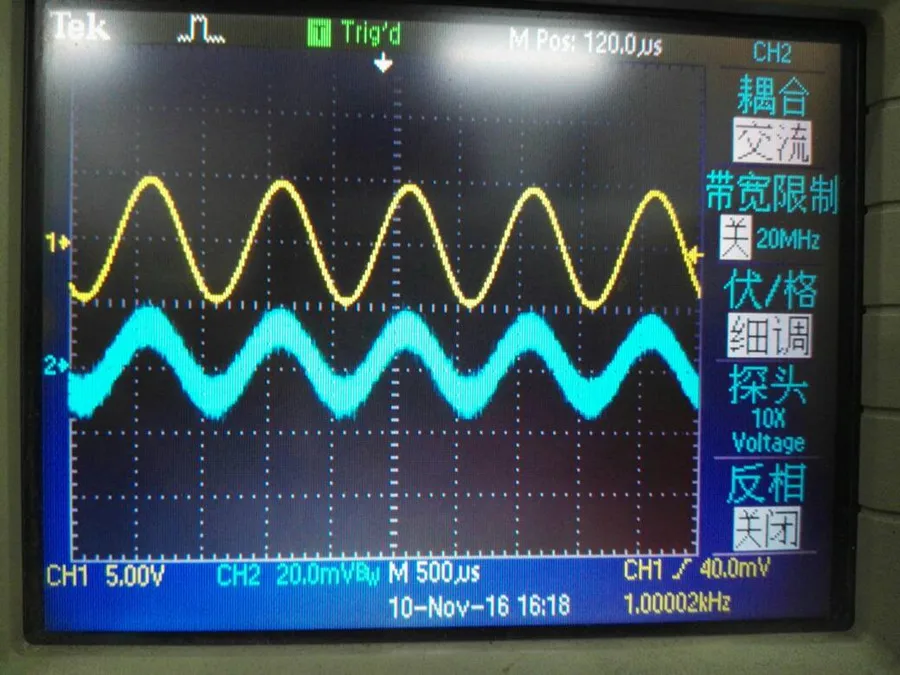

Особое спасибоBuyerc ***** 1Входной сигнал обеспечивает is10mV, частота 1khz, содержит сильный шум, после увеличения, он is5VVery clean, без искажений выходной сигнал.

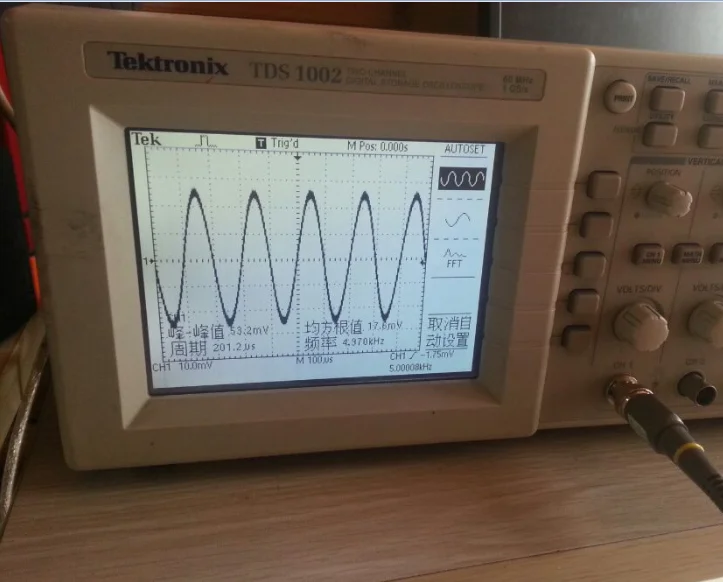

На следующем рисунке показан дисплей выходного сигнала покупателя. Спасибо за отзывы от покупателя.

Пик value53.2мв, Frequency4.87KHZSine волновая форма

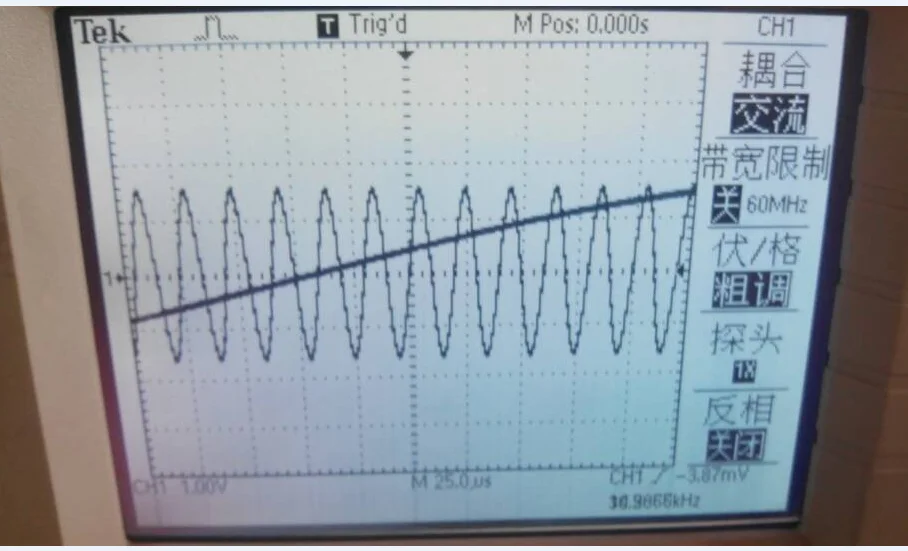

На следующем рисунке показаны входные частоты 31khzfrequency Синусоидальная волна малого сигнала, увеличенная Форма волны

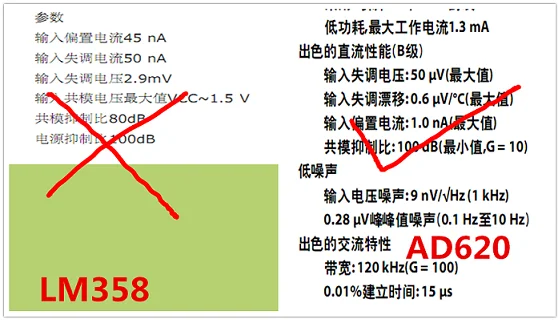

С taobaolm358сравнение

Сравнение показывает, что наши продукты больше, чем заявленные на рынке. 500 раз, высокая точность uselm358differents в усилителях. Общая погрешность усиления обычного операционного усилителя относительно высока.. Ad620специально используется для небольших сигналов, инструмент, датчик давления, фотоэлектрический диодный сигнал усиления.

Схема проводки

ЧерныйЛиния не требует подключения покупателя, покупателям нужно только подключитьСинийЛиния.

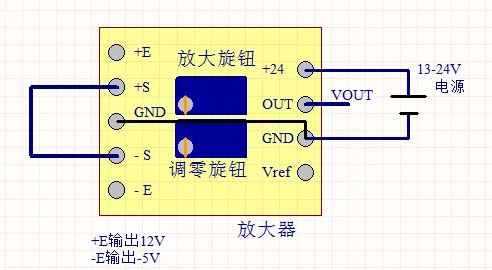

1: схема нулевой проводки Нужно ноль перед использованием

Нулевая Регулировка Проводная в соответствии с приведенной выше фигурой., отрегулируйте нулевую ручку, чтобы outputVoutFor0Just.

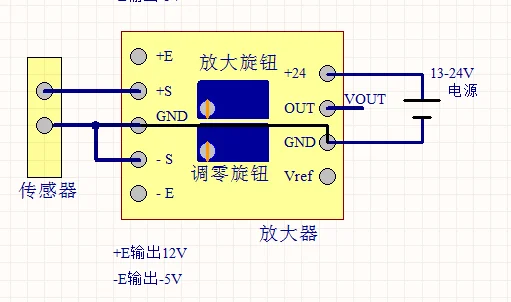

2: Датчик без схемы электропроводки Эта схема подключения применяется

Датчики, такие как кремниевые Фотоэлементы.

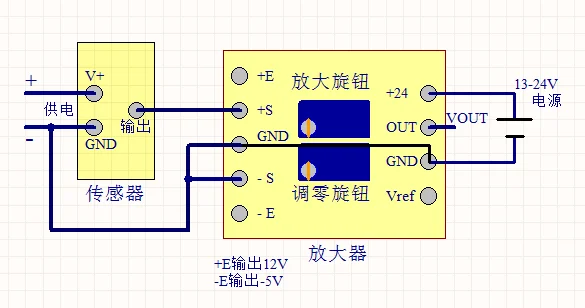

3: схема проводки с одним входом Эта схема подключения применяется

Односторонний выходной сигнал, датчик.

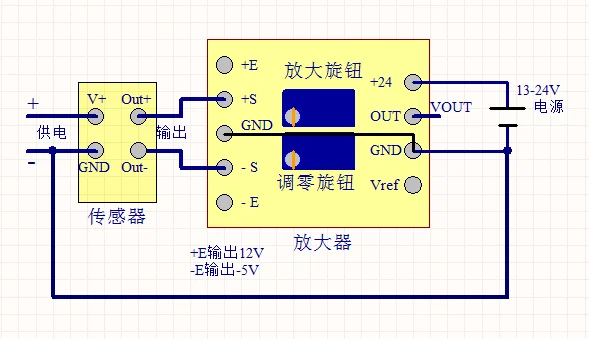

4: дифференциальная схема ввода проводки Эта схема подключения применяется

Дифференциальный Датчик давления на выходе, датчик s, такой как мосты.
