Генератор сигналов напряжения тока 0-5v-10в 0-4-20ма аналоговый источник постоянного тока отладка KW_VCG002

Описание:

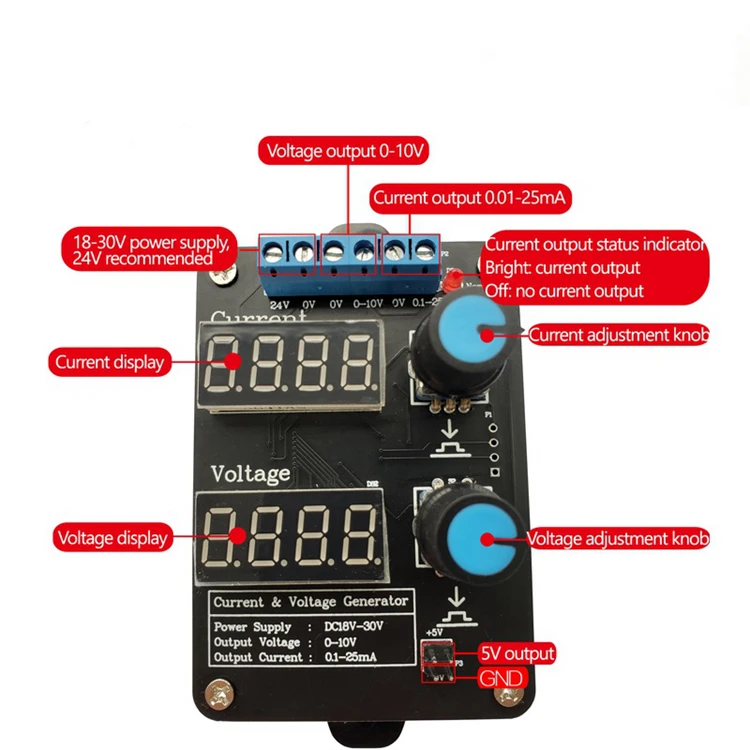

KW_VCG002-это небольшой генератор сигналов напряжения тока, который может генерировать токовый сигнал 0-20 мА и сигнал напряжения 0-10 В. Он имеет функции анти-обратного подключения входного напряжения, сохранение данных при отключении питания (без работы в течение 6 секунд, параметры будут автоматически сохранены), индикатор выходного тока.

Это простых в использовании, не используйте модуль для зарядки аккумулятора. Данные вводятся через кодовый переключатель, и выходной сигнал обновляется немедленно. Этот модуль является экономически эффективным и может использоваться различными производителями, компаниями, университетами и научно-исследовательскими институтами.

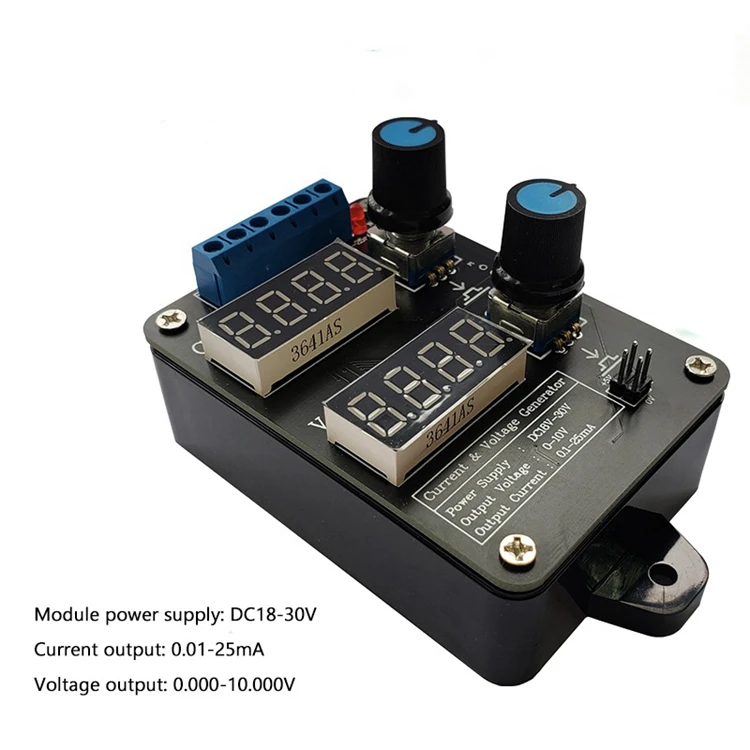

Характеристики:
-Блок питания: 18-30 В постоянного тока
Перегрузок по току Выход: 0,01-25.00mA
-Точность тока: ± 0,008ma
-Максимальная нагрузка на выходе: 500 Ω
-Выходное напряжение: 0,000-10,000 в
-Точность напряжения: ± 0,003 в
-Выходная нагрузка напряжения: 30 мА
-Значение шага: ток 0,01 мА; Напряжение: 0,005 в
-Размер платы PCB: 83x58 мм
-Размер корпуса: 83x58x33 мм
-N.W. : 78,9 г

Регулировка выходного напряжения:
-Поверните ручку напряжения по часовой стрелке, чтобы увеличить выходное напряжение и против часовой стрелки, чтобы уменьшить выходное напряжение. Нажмите на ручку, чтобы выбрать цифру для регулировки. Выбранная в это время цифра будет мигать.

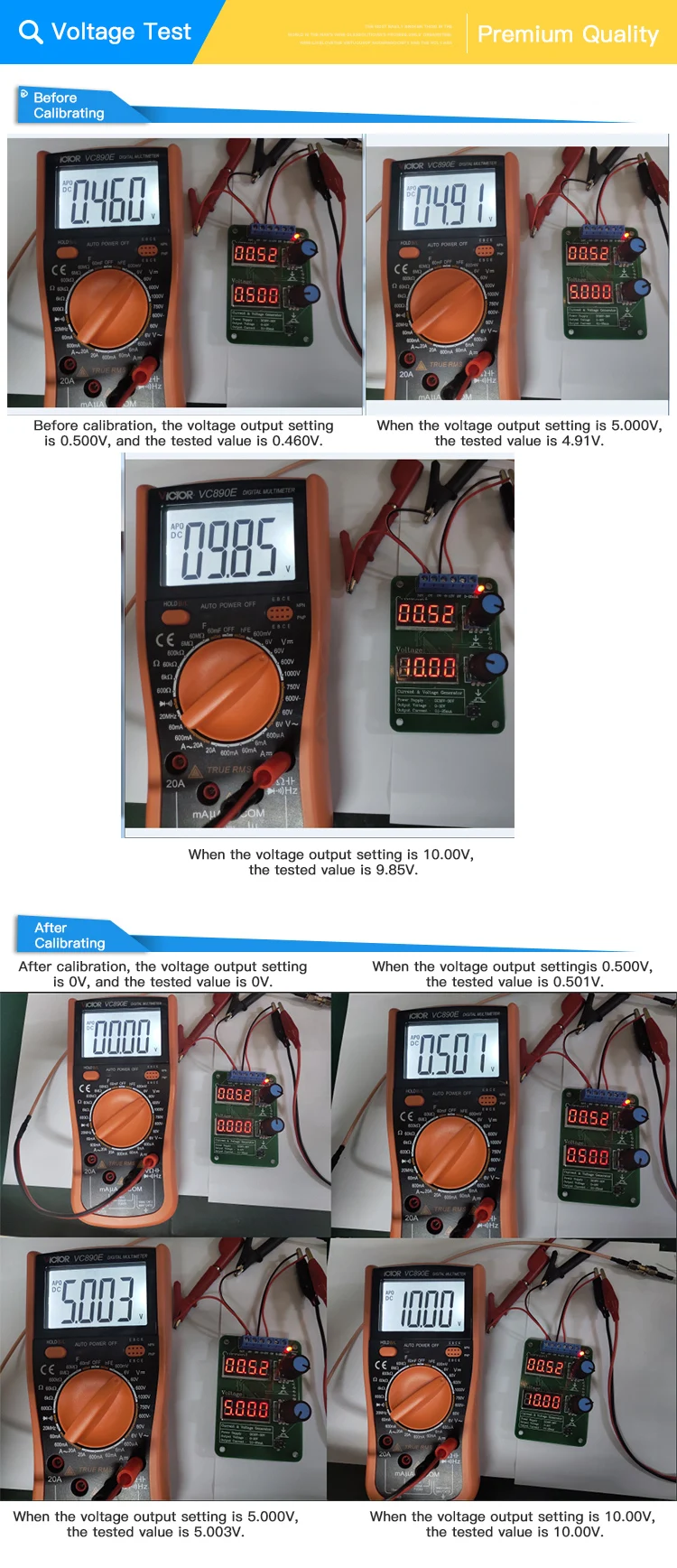

Калибровка выходного напряжения:
1. Запись в режиме реального выходное напряжение зарядного устройства 0,5 V и 10В отдельно. Например, фактические измеренные выходы составляют 0,46 в и 9,85 в соответственно.
-2. Отрегулируйте отображается напряжение должно быть 0,5 V. Нажмите на ручку напряжения для 5s и более, чтобы войти в первую калибровочную точку. После входа Отрегулируйте калибровочные данные, чтобы они были 0,46, затем нажмите на ручку напряжения для 5s, чтобы выйти из первой калибровочной точки.
-3. Настройте отображаемое напряжение на 10 в. Затем нажмите ручку напряжения для 5s или более, чтобы войти во вторую калибровочную точку. После входа Отрегулируйте калибровочные данные, чтобы быть 9,85, затем нажмите кнопку напряжения для 5s, чтобы выйти из второй калибровочной точки.
-4. Процесс калибровки напряжения завершен.

Регулировка выходного тока:
-Поверните ручку тока по часовой стрелке, чтобы увеличить выходной ток и против часовой стрелки, чтобы уменьшить выходной ток. Нажмите на ручку, чтобы выбрать цифру для регулировки. Выбранная в это время цифра будет мигать.

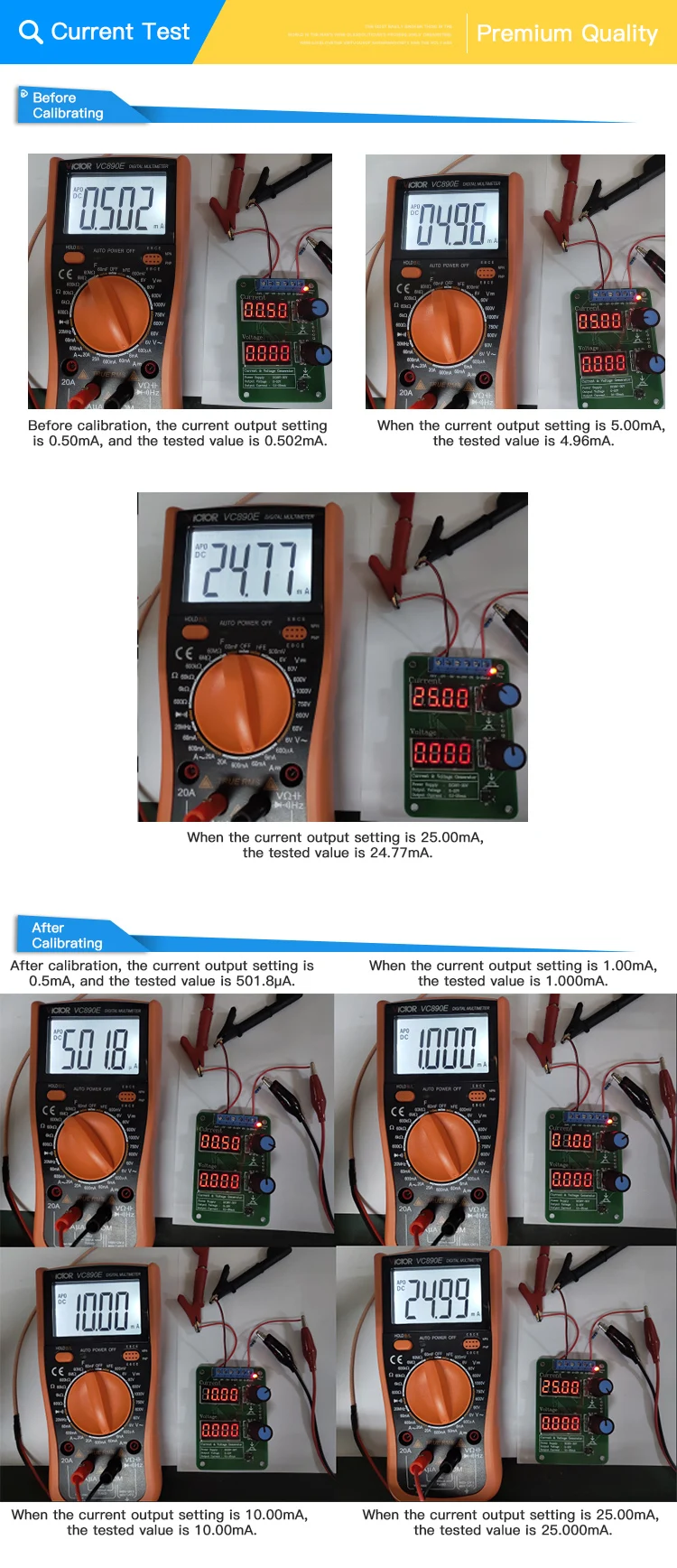

Калибровка выходного тока:
-1. Запись реального выходного тока 0,5 мА и 20 мА отдельно. Например, фактические результаты тестирования-0,502ma и 24,77ma соответственно.
-2. Настройте отображаемый ток на 0,5 мА. Нажмите кнопку тока для 5s и более, чтобы войти в первую калибровочную точку. После ввода данные калибровки настраиваются на 0,50 (последняя цифра может быть округлена). Затем нажмите кнопку тока для 5s, чтобы выйти из первой точки калибровки. Если пользователи не могут измерить выходные данные 0,5 мА, данные первой калибровочной точки могут быть непосредственно установлены на 0,50.
-3. Настройте отображаемый ток на 20 мА. Нажмите кнопку тока для 5s и более, чтобы войти во вторую калибровочную точку. После входа Отрегулируйте данные калибровки, чтобы быть 24,77. Затем нажмите кнопку тока для 5s, чтобы выйти из второй точки калибровки.
-4. Текущий процесс калибровки завершен.
