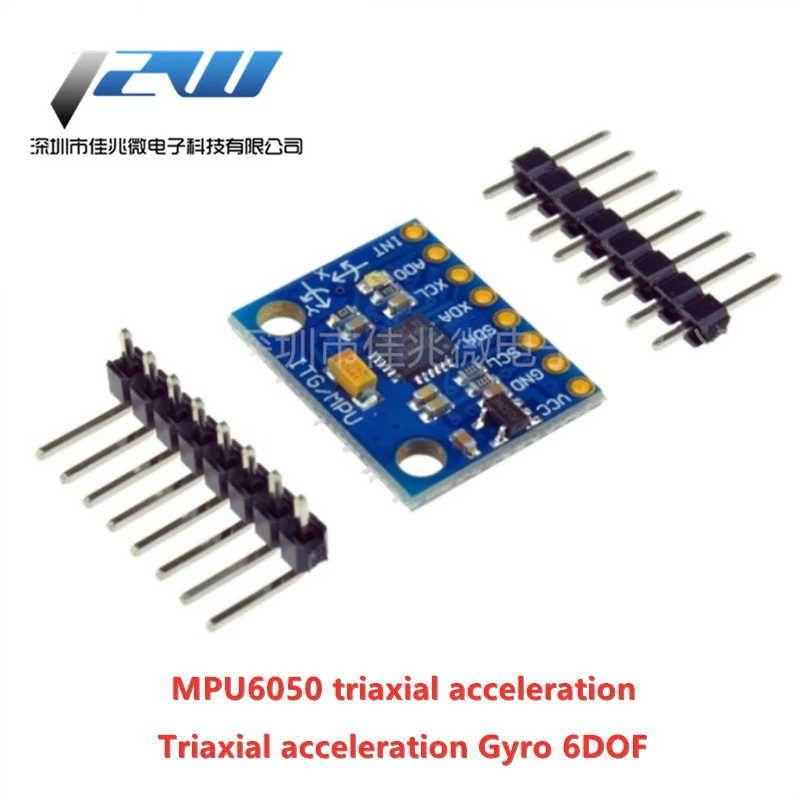

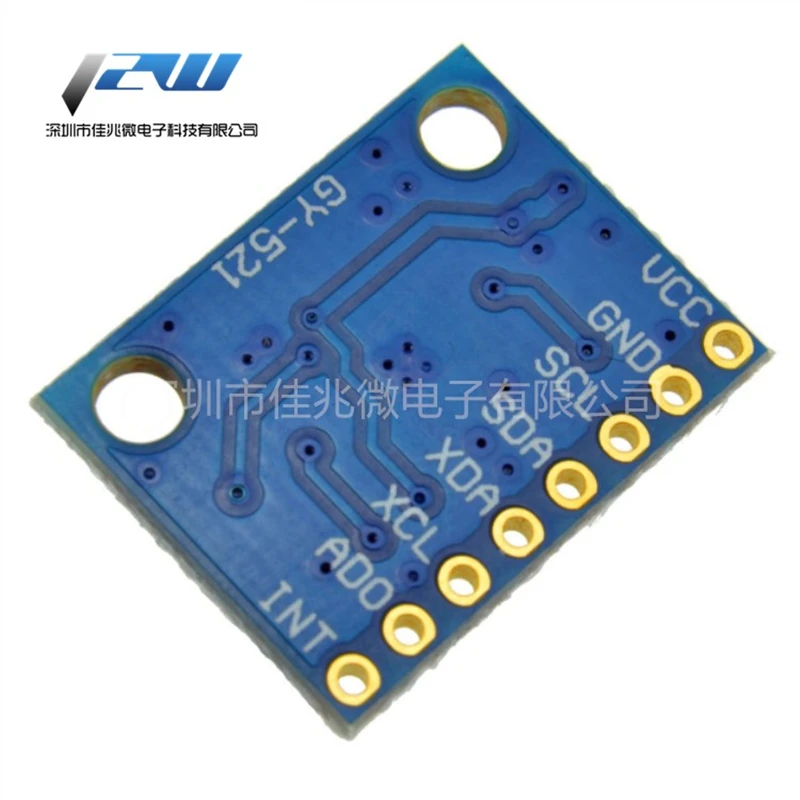

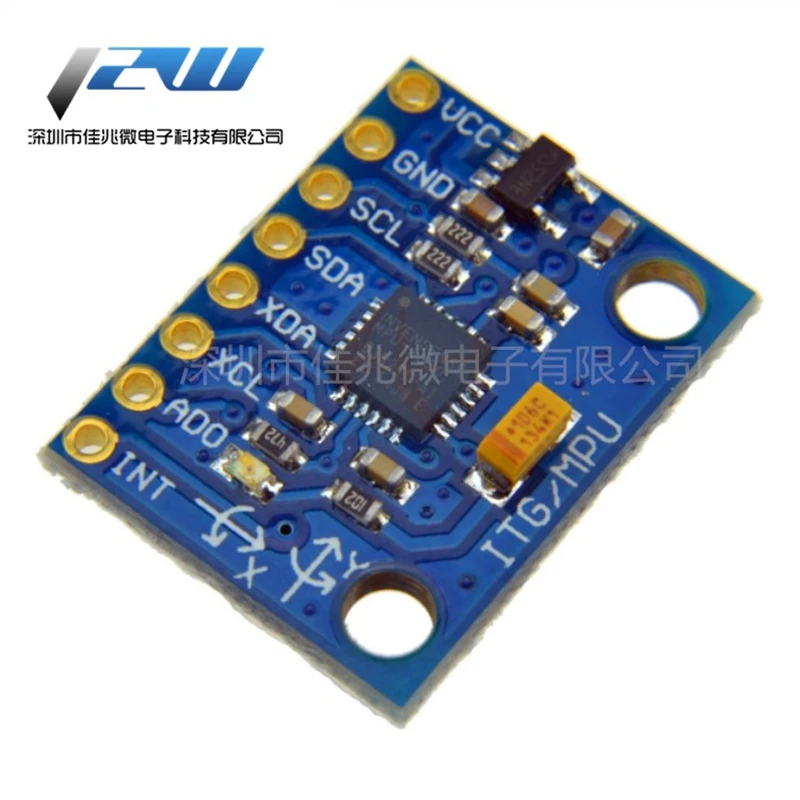

MPU-6050 модуль трехосевой ускорение гироскоп 6 дБ GY-521 плата разработки |

MPU-6050 модуль трехосевой ускорение гироскоп 6 дБ GY-521 плата разработки |

Пожалуйста, загрузите информацию самостоятельно:

Http://pan.baidu.com/s/1gdeyK5l

Название: модуль MPU-6050 (трехосевой гироскоп + трехосевое ускорение) Использование чипа: MPU-6050C Источник питания: 3-5 в (внутренний Регулятор низкого выпадающего напряжения) Метод связи: стандартный протокол связи IIC Встроенный 16bit AD постоянного тока в переменный конвертер, 16-bit data выход Диапазон гироскопа: ± 250 500 1000 2000 °/С Диапазон ускорения: ± 2 ± 4 ± 8 ± 16 г Привести шаг 2,54 мм

Предоставление схем, соответствующих данных и справочных документов

MPU-6000-это первая в мире интегрированный 6-axis motion компонента обработки. По сравнению с многокомпонентным решением, он устраняет проблему разницы между осями при соединении гироскопа и ускорителя и уменьшает много упаковочного пространства. В MPU-6000 интегрирует 3-осевым гироскопом, 3-осевой ускоритель и включает в себя цифровой motion обработки, которые могут подключаться другие бренды ускорители, магнитные датчики, или другими датчиками через секунду I2C порт (ПСБ: цифровой процессор движения) аппаратного ускорения двигателя, который выводит в комплекте 9-axis fusion расчет технология с применением сбоку в виде один поток данных от основного I2C порт База данных по обработке движения InvenSense может обрабатывать сложные данные о датчике движения, уменьшать нагрузку на операции по обработке движения в операционной системе и предоставлять архитектурный API для разработки приложений. Полноразмерный радиус определения угловой скорости MPU-6000 составляет ± 250, ± 500, ± 1000 и ± 2000 °/сек, что позволяет точно отслеживать быстрые и медленные движения, И пользователь может программировать ускоритель с полной рамой диапазон измерений ± 2 г, ± 4 г ± 8 г и ± 16 г. Передача продукта может осуществляться через I2C до 400 кГц или SPI до 20 МГц. MPU-6000 может работать под разным напряжением, VDD источника питания Напряжение 2,5 V ± 5%, 3,0 V ± 5% или 3,3 V ± 5% и логический интерфейс VVDIO источника питания 1,8 V ± 5%. Упаковка Размер MPU-6000 4x4x0,9 мм (QFN), который является революционным размер в этой отрасли. Другие функции включают встроенный датчик температуры и осциллятор с колебанием только ± 1% в рабочей среде.

Применение

Игра с датчиком движения Дополненная реальность Электронная стабилизация изображения (EIS: электронная стабилизация изображения) OIS: оптическая стабилизация изображения Навигатор для пешеходов Пользовательский интерфейс жеста "Zero Touch" Позиционный ярлык Сертификация

Рынок

Смартфон Устройство для планшета Портативные игровые продукты ? Wufang? Пульт дистанционного управления 3D Портативное навигационное устройство

Особенности

Цифровой выход 6-axis или 9-ось вращения матрица, quaternion (quaternion) Euler угол формат (Euler угол forma) fusion расчетные данные. 3-осевой угловой скорости сенсор (гироскоп) с 131 LSBs / °/сек чувствительность и в натуральную величину срабатывания ± 250, ± 500, ± 1000, и ± 2000 °/сек. Программируемый контроллер и программа диапазон управления составляет ± 2g, ± 4g, ± 8g и ± 16g 3-axis ускоритель. Снимите чувствительность между акселератором и осью гироскопа, чтобы уменьшить эффект настройки и дрейфа датчика. Цифровая обработка движения (DMP: цифровая обработка движения) двигатель может уменьшить нагрузку на сложные данные расчета плавления, синхронизацию датчика, датчик осанки и т. д. База данных обработки движения поддерживает Android, Linux и Windows Встроенное отклонение во времени работы и технология калибровки магнитного датчика устраняют необходимость выполнения заказчиком дополнительной калибровки. Цифровой датчик температуры на выходе Синхронизация с цифровым входом поддерживает технологию стабилизации видео и GPS Программируемое прерывание поддерживает распознавание жестов, панорамирование, масштабирование и выведение из экрана, прокрутка, быстрое прерывание спуска, прерывание высоких G, нулевое распознавание движения, сенсорное измерение и вибрационное зондирование. VDD источника питания Напряжение 2,5 V ± 5%, 3,0 V ± 5%, 3,3 V ± 5%; VDDIO является 1,8 V ± 5% Гироскоп Рабочий ток: 5ма, гироскоп ток в режиме ожидания: 5А; Акселератор Рабочий ток: 350А, ускоритель энергосберегающий режим ток: 20А @ 10 Гц I2C в быстром режиме до 400 кГц, или интерфейс последовательного хоста SPI до 20 МГц Встроенный генератор частоты имеет вариацию частоты только ± 1% во всех диапазонах температур. Тест пользователя 10000 г допуск на столкновение Тончайшее и маленькая посылка специально для портативный товары для животных (4x4x0,9 мм QFN) Соответствует RoHS и экологическим стандартам
