2S 3S 4S 18650 Защитная плата литий ионного аккумулятора модуль зарядного устройства

2S 3S 4S 18650 Защитная плата литий ионного аккумулятора модуль зарядного устройства

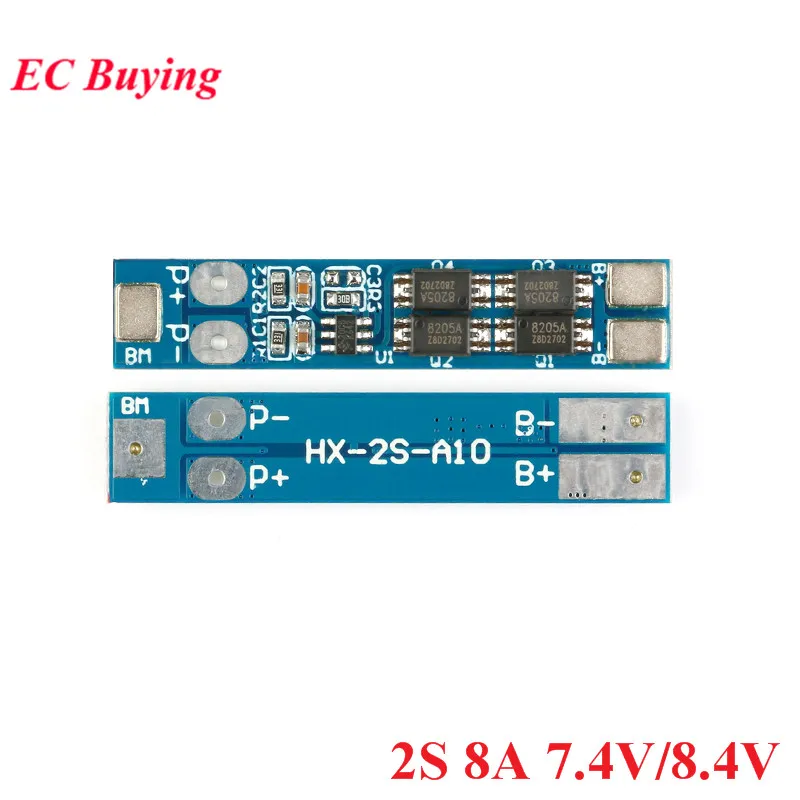

2S 8A 7,4 V/8.4V18650 Защитная панель

Технические параметры:

• Модель: HX-2S-A10

• Размер: 41,8*2,2 мм

• Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V

• Защита от избыточной разрядки Диапазон напряжения: 2,5-3,0 V ± 0,05 V

• Верхний предел рабочего тока: 8А

• Рабочая температура: -40 °C ~ 50 °C

• Верхний предел мгновенного тока: 16A

• Условия хранения: -40 ° C ~ 80 ° C

• Ток покоя: менее 10 А

• Эффективный срок службы: более 50000 часов

• Внутреннее сопротивление: менее 300mΩ

• Защита от короткого замыкания: защита, восстановление заряда

• Напряжение при зарядке: 8,4 V-9V

• Размер защитной платы: 41*8*2,2 мм

• B +: Подключите аккумулятор

• B-: Подключите аккумулятор отрицательным

• Мб: Подключите точку соединения между батареей 1 и батареей 2

• P +: заряд/разрядный терминал положительный (общий терминал/разрядный терминал)

• P-: заряд/разрядный терминал отрицательный (общий терминал/разрядный терминал)

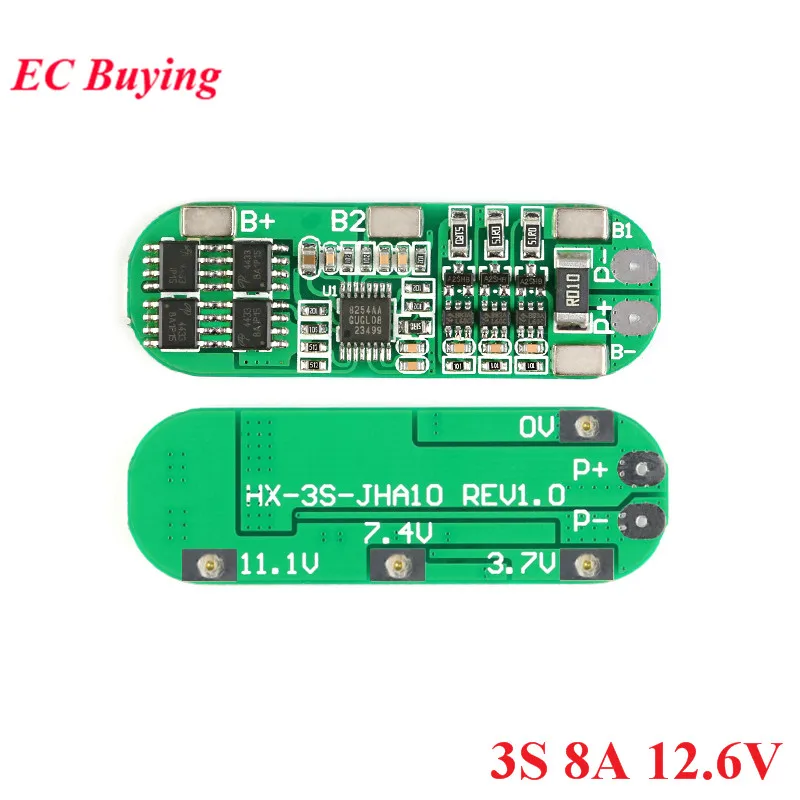

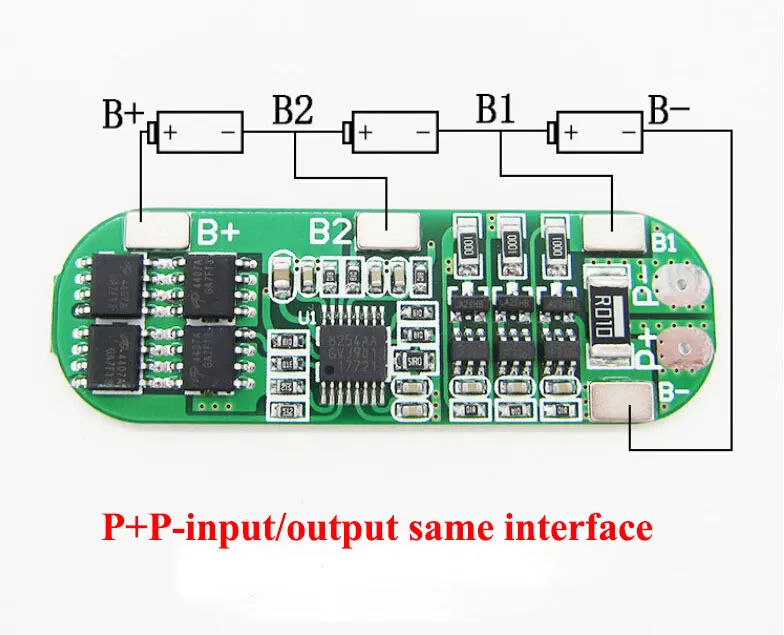

3S 8A 12,6 VЗащитная панель 18650

Технические параметры:

• Модель: HX-3S-JHA10

• Размер: 53*17*2,7 мм

• Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V

• Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 V ± 0,05 V

• Верхний предел рабочего тока: 6-8A

• Рабочая температура: -40 ~ + 50 °C

• Верхний предел мгновенного тока: 9-10A

• Условия хранения: -40 ~ + 80 °C

• Ток покоя: менее 30uA

• Эффективный срок службы: более 30000 часов

• Внутреннее сопротивление: менее 100 МОм

• Защита от короткого замыкания: защита, задержка самостоятельного восстановления

• Напряжение при зарядке: 12,6 В-13 в

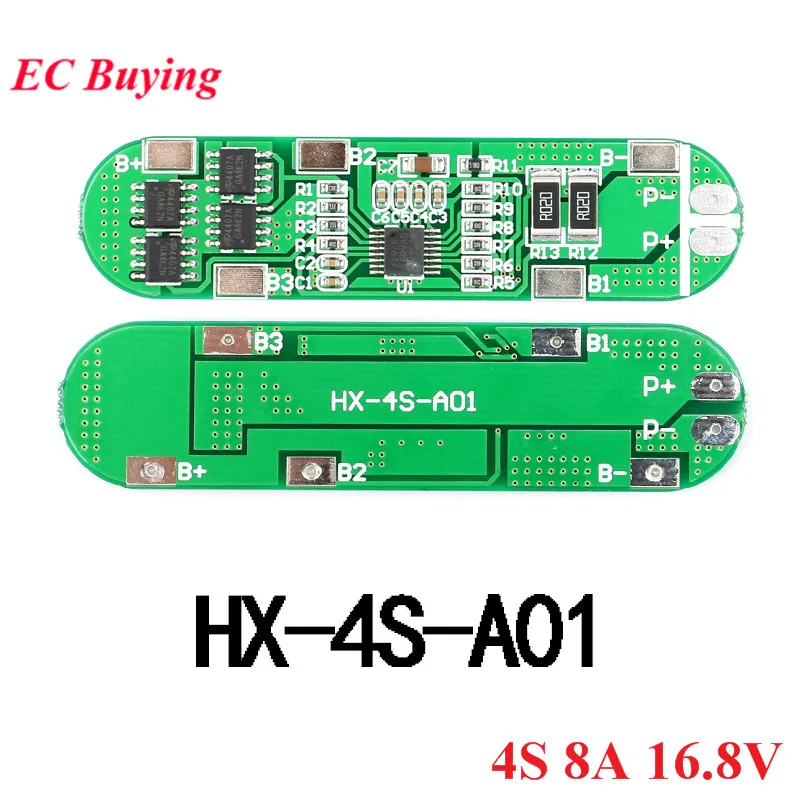

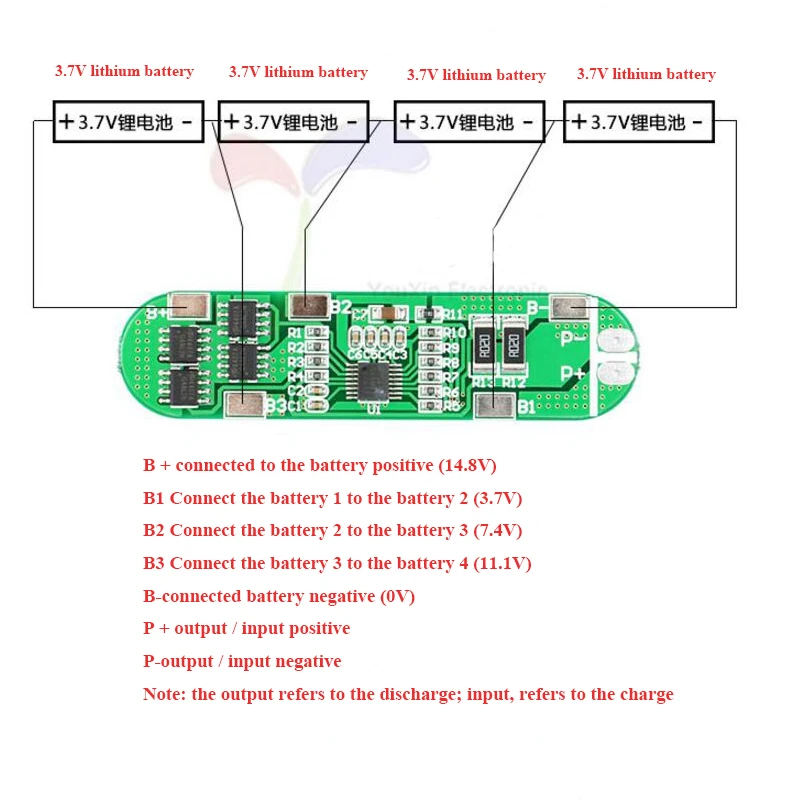

4S 8А 16,8 вЗащитная панель 18650

Параметры продукта:

• Напряжение зарядки: 16,8-17 в

• Защита от перезаряда Напряжение диапазон: 4,25 V-4,35 V ± 0,05 V

• Избыточное давление Напряжение диапазон: 2,3 V-3,0 V ± 0,05 V

• Верхний предел рабочего тока: 6-8A

• Верхний предел мгновенного тока: 12A

• Ток покоя: менее 30uA

• Внутреннее сопротивление: менее 100 мΩ

• Эффективный срок службы: более 50000 часов

• Рабочая температура: -40- + 50 градусов

• Условия хранения: -40- + 80 градусов

• Размер: 72*17*3 мм

• Защита от короткого замыкания: защита, задержка самовосстановления

• Описание устройства защитной платы: компоненты для чипа защиты S-8254AA и AO4407 * 4

Применимый объем:

Диапазон мощности подходит для следующих продуктов: Аккумулятор для массажера, светодиодный светильник питания в режиме ожидания, 12 В электронные продукты, солнечный уличный светильник, аккумулятор, монитор резервного питания и другие продукты.
Примечание: 3A Текущий разрядный продукт выше, скорость разрядки батареи до 3C или более.

Формула увеличения:

1C увеличение батареи, 2000 Емкость равна 2AH * 1 = 2А верхний предел currenent.3c увеличение батареи, 2000 Емкость равна 2AH * 3 = 6A верхний рабочий ток.

Примечание:

Батарея нагревается при использовании, это означает, что батарея не применяется, пожалуйста, не используйте, потому чтоБатарея скоро будет повреждена.

Защитная панель не может использоваться для литиевой фосфатной батареи железа, лампы грыжи, аккумуляторной батареи ручной дрели, аккумуляторной батареи электрической рыбной машины, аккумуляторной батареи электрического велосипеда, детской батареи автомобиля, 775 (4A)Мотор, 1 Вт рыбий глаз светодиодный светильник!

Меры предосторожности:
1. Пожалуйста, строго следуйте проводке 0 В (B -), 3,7 в (B1), 7,4 В (B2), 11,1 В (B3) 14,8 в (B +), P + (вход), P-(выход), не нарочно короткого замыкания.
2. Пожалуйста, заряжайте после подключения линии, затем она будет иметь выход.
3. При подключении трех групп батарей, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, напряжение быстро падает, когда группа батареи разница во времени.
4. Пожалуйста, не смешивайте батарею и плохую батарею вместе! 3 комплекта емкости аккумулятора/сопротивления ближе к лучшему! (Две хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи).
