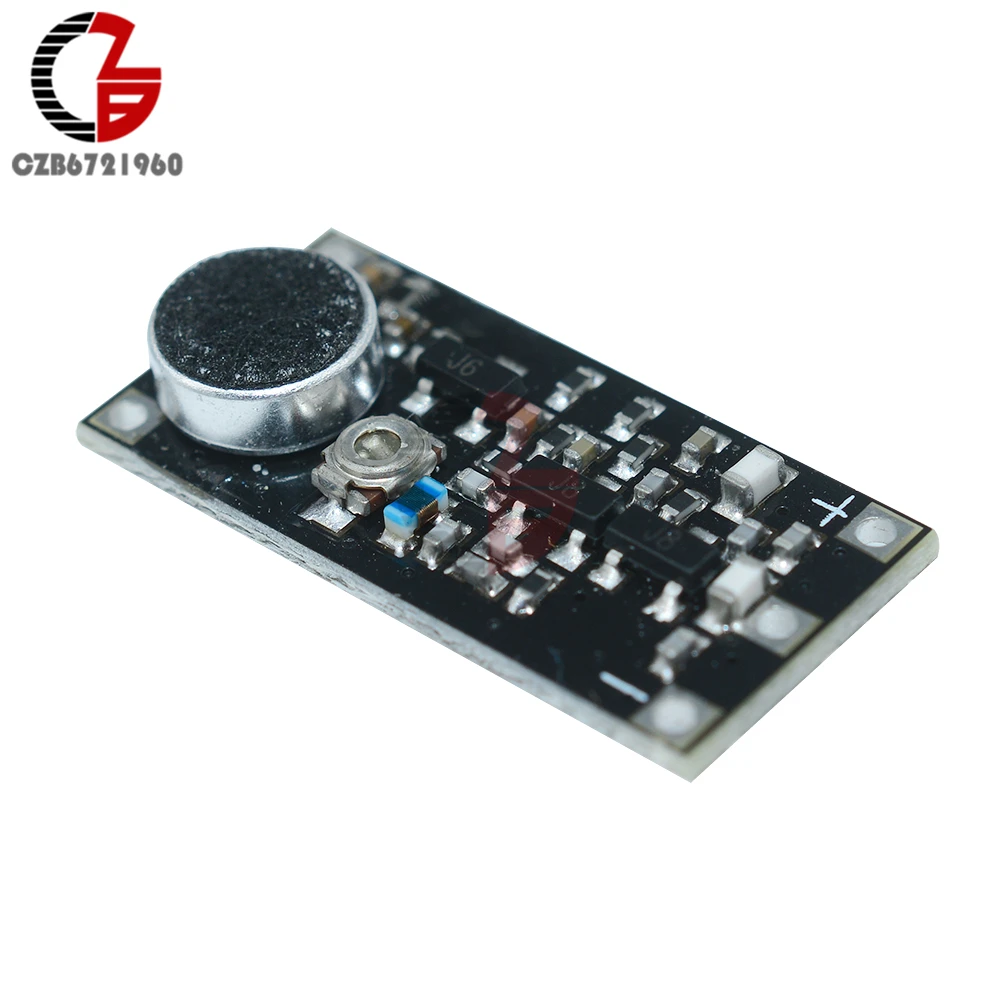

Модуль FM передатчика 88 115 МГц беспроводной генератор сигналов регулируемый
123,48 руб.
Новое поступление

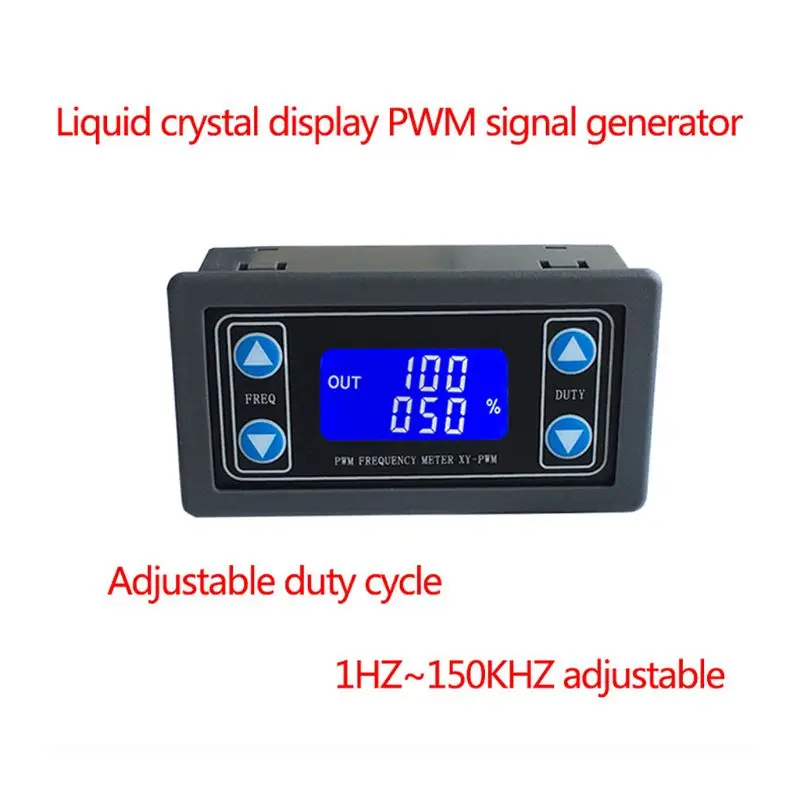

OOTDTY 1 Гц 150 кГц PWM импульсная Частота Рабочий цикл регулируемый модуль генератор
408,31 руб.

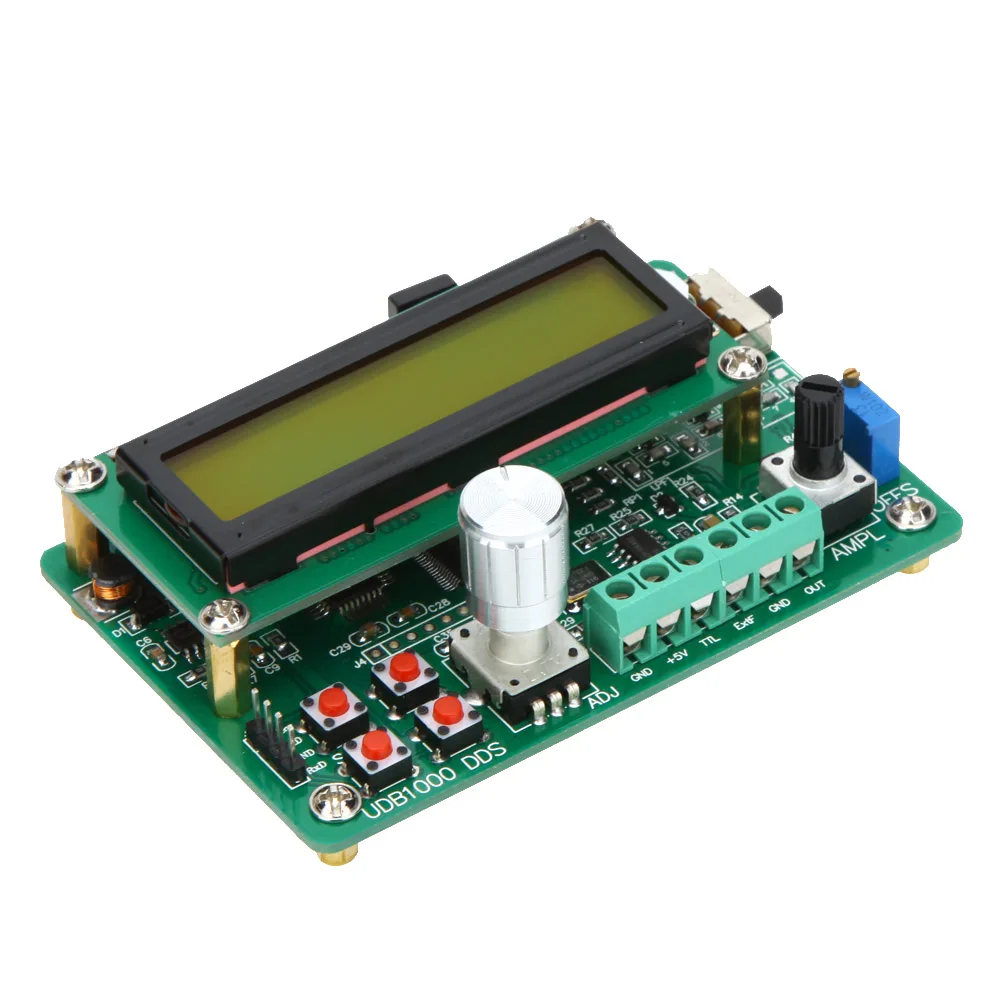

Многофункциональный генератор сигналов с вилкой Стандарта США модуль источника
3 306,63 руб.

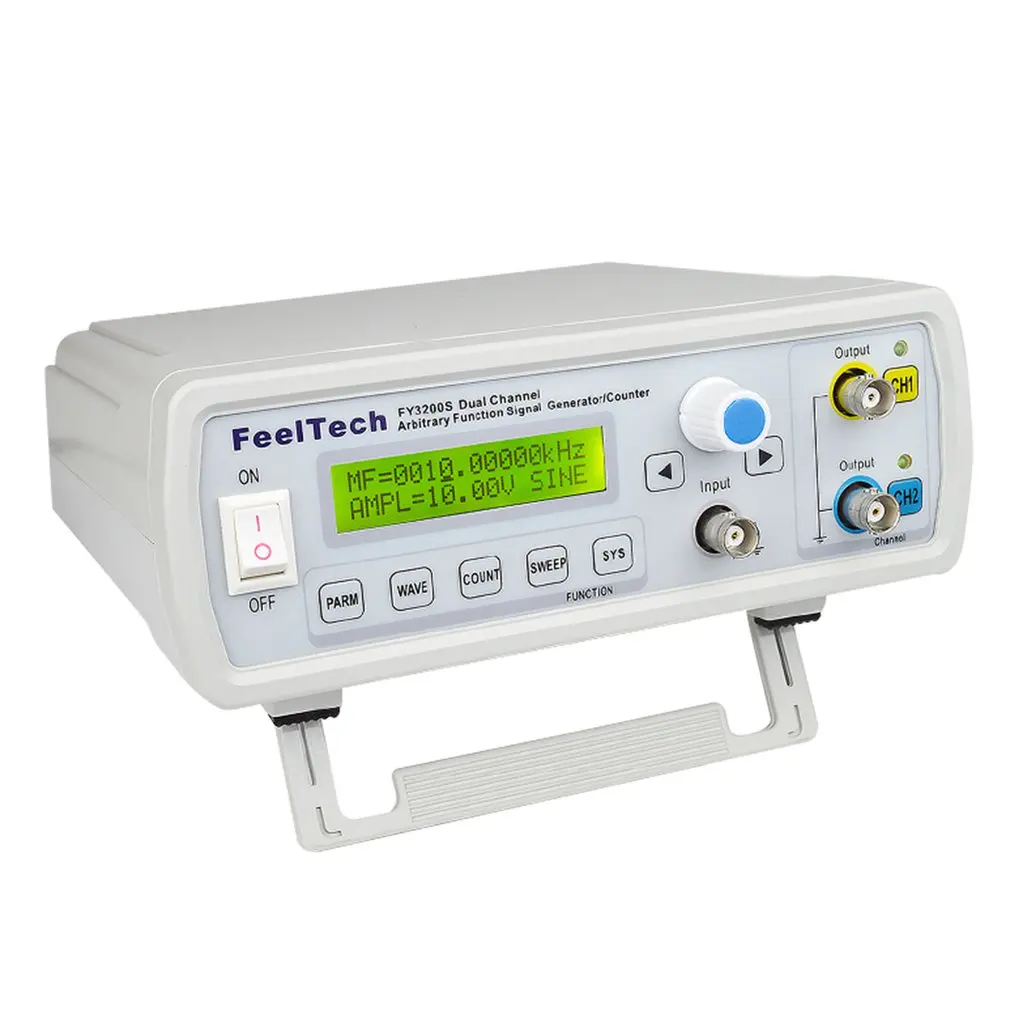

Двухканальный генератор источника сигнала FY3200S 20 МГц цифровой DDS произвольная
2 789,24 руб.
5 шт. генератор сигналов 5V 15VDC NE555 Регулируемый Импульсный Частотный модуль
234,08 руб.

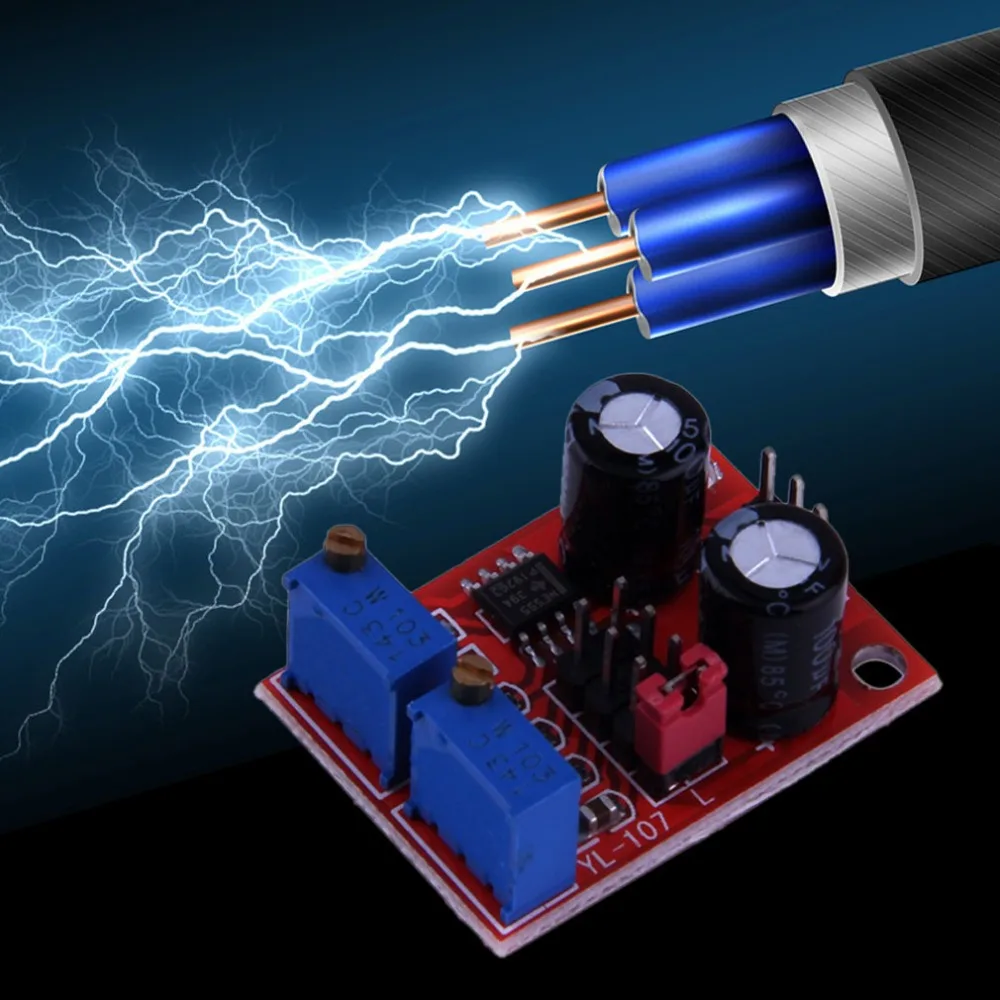

1 шт Высокое качество NE555 частота импульсов рабочий цикл регулируемый модуль
140,90 руб.
1 способ 3 Way ЖК дисплей Подсветка цифровой генератор сигналов прямоугольную
112,87 - 134,84 руб.
1000 Вт ZVS модуль индукционной нагревательной платы низкого напряжения/Tesla Voil +
2 380,93 руб.
Характеристики

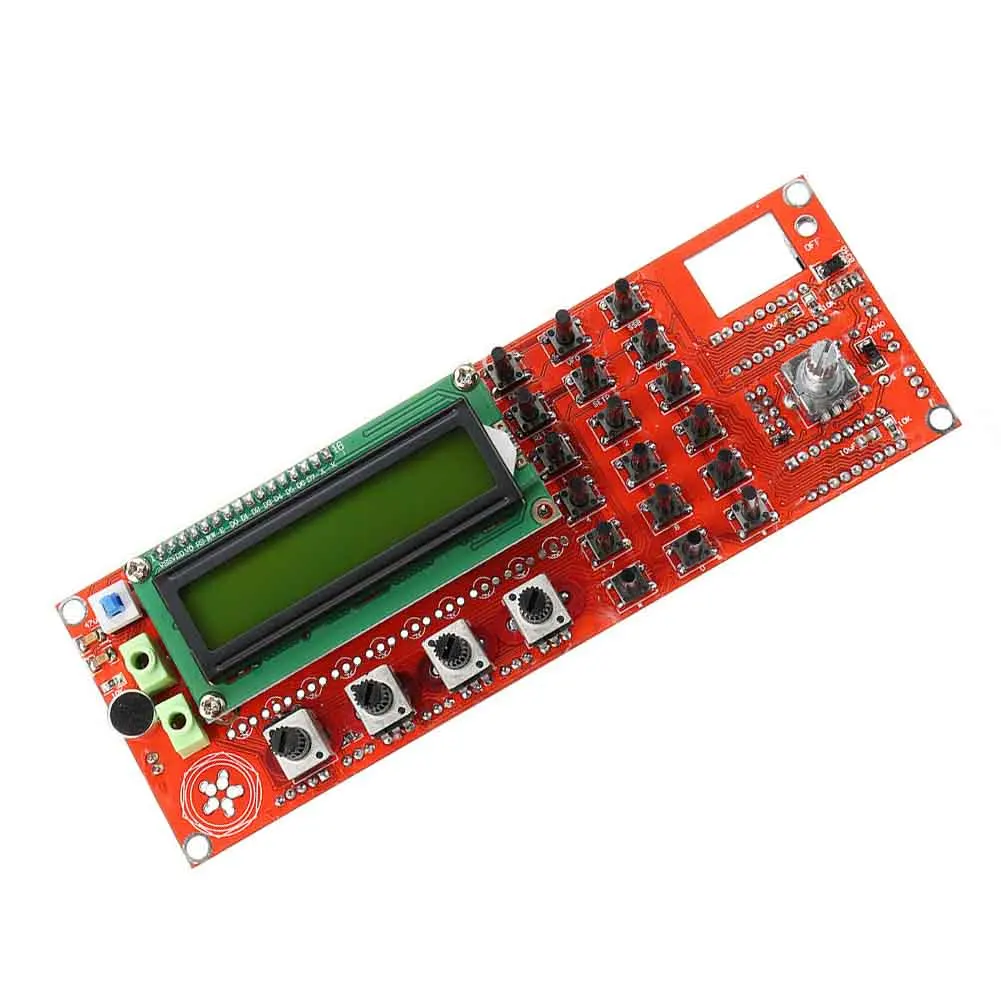

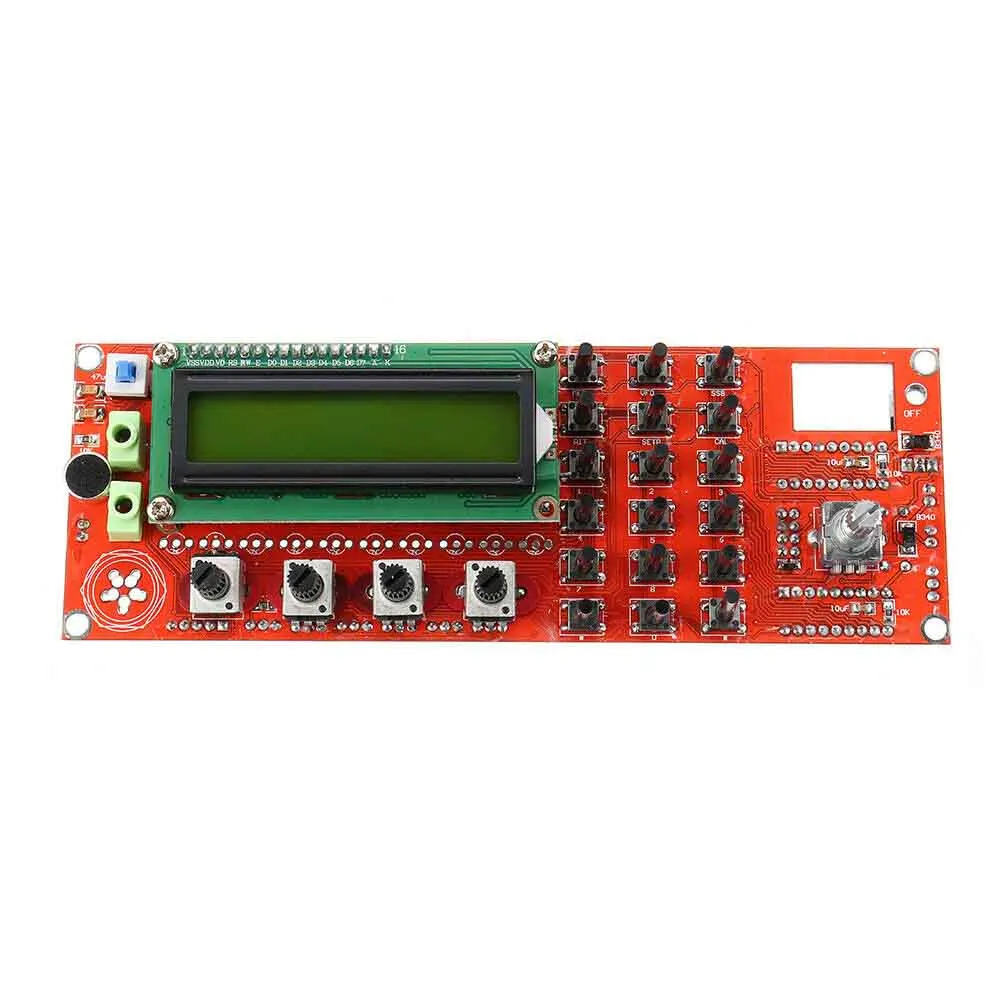

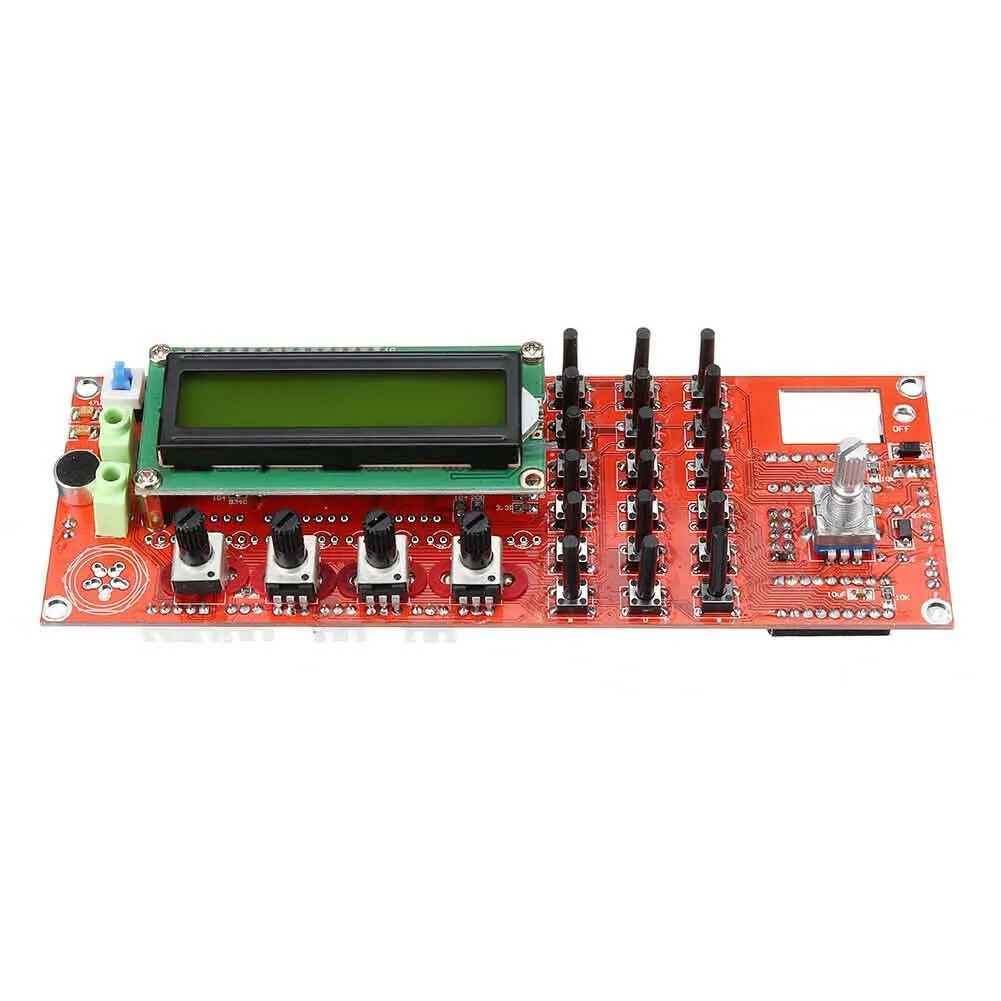

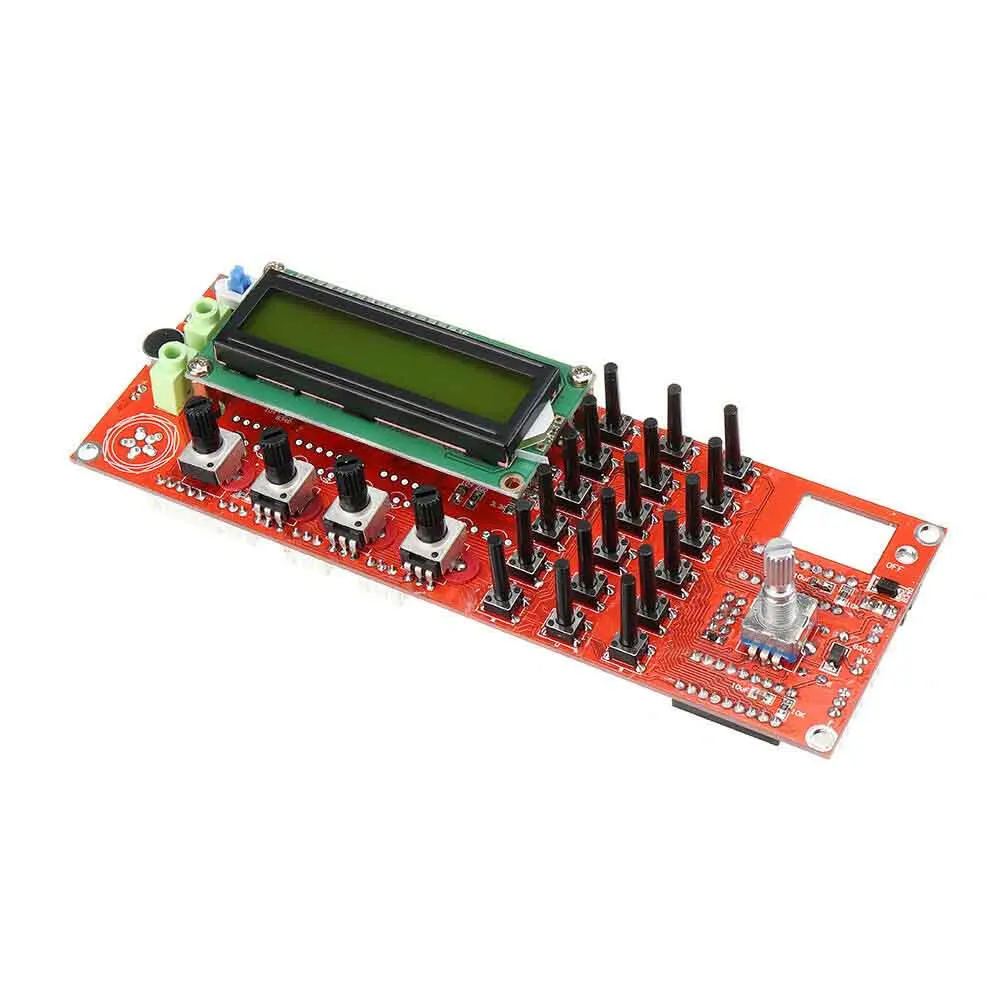

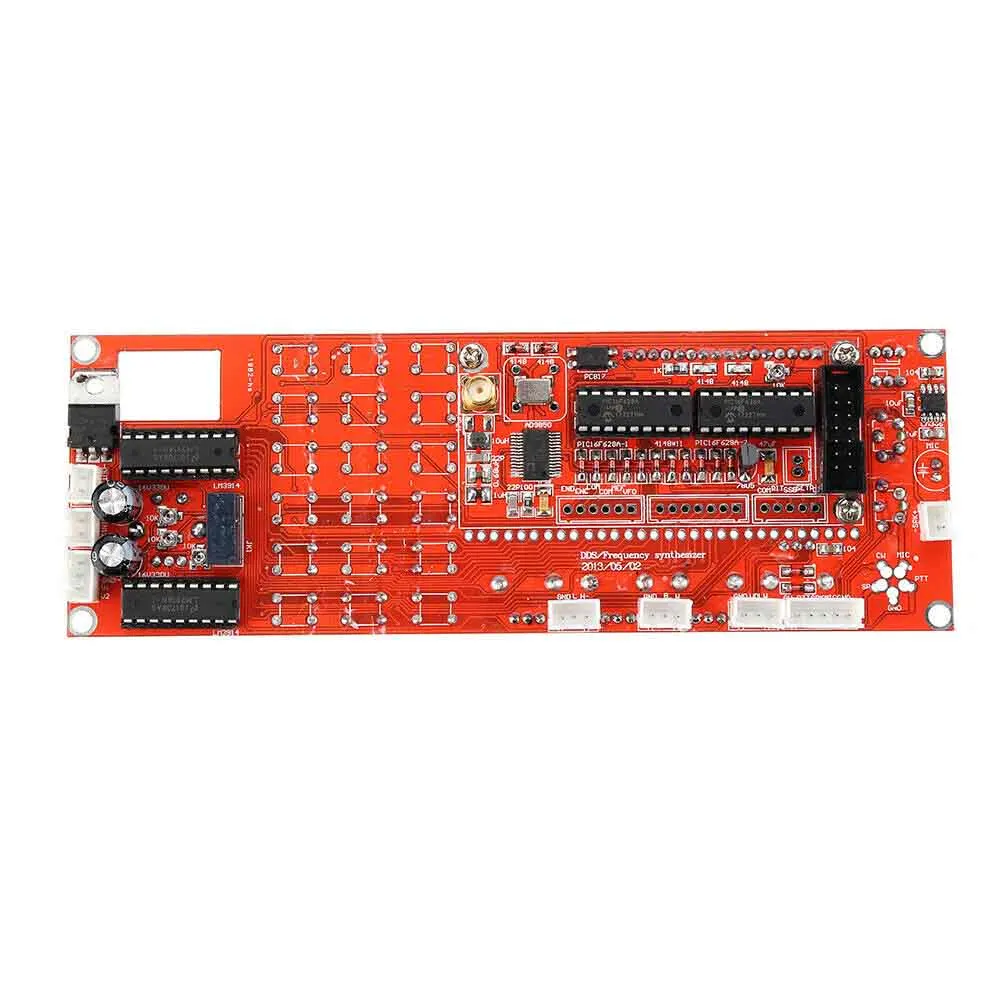

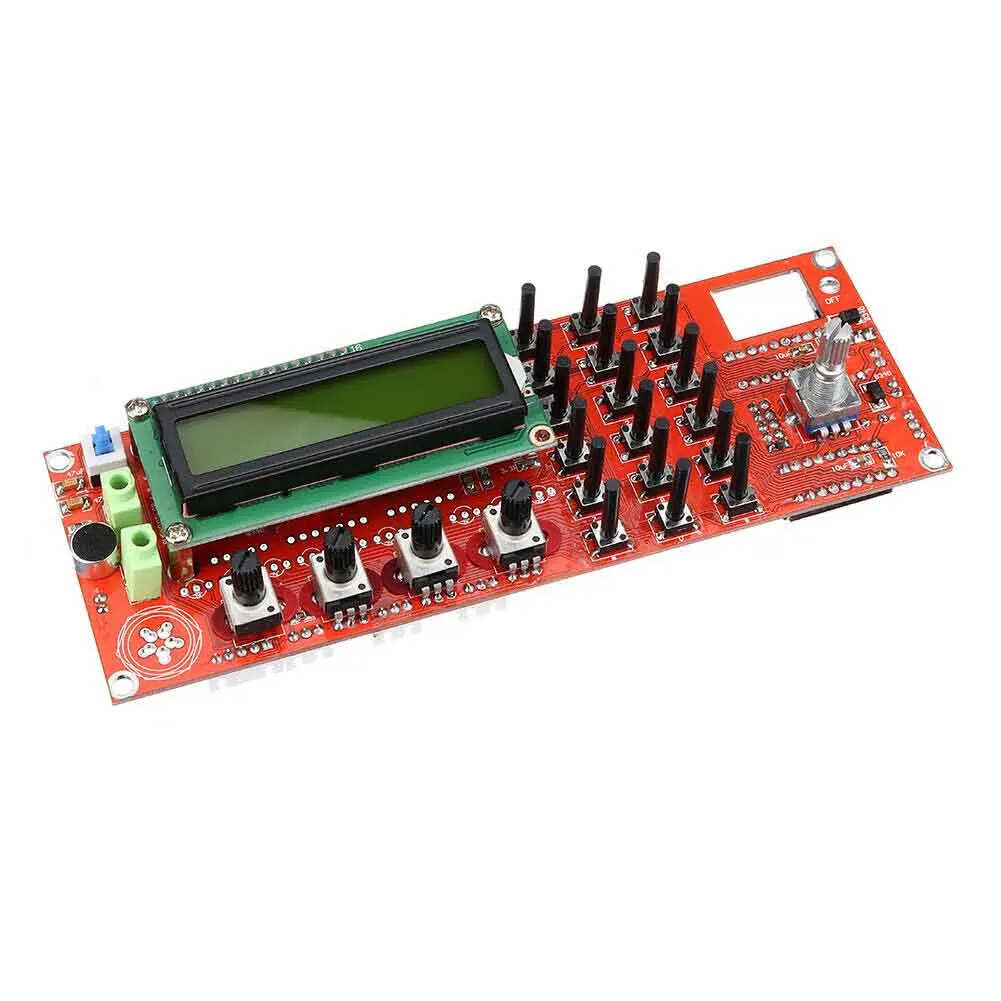

AD9850 сменная плата SSB с дисплеем на 0 55 МГц приемопередатчик SSB6.1 DDS аксессуары для
История изменения цены
*Текущая стоимость 3 631,61 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 4611.19 руб. | 4703.4 руб. | 4657 руб. |
| Jan-23-2026 | 3740.43 руб. | 3815.86 руб. | 3777.5 руб. |
| Dec-23-2025 | 4539.57 руб. | 4630.66 руб. | 4584.5 руб. |
| Nov-23-2025 | 4502.28 руб. | 4592.99 руб. | 4547 руб. |
| Oct-23-2025 | 3595.97 руб. | 3667.92 руб. | 3631 руб. |
| Sep-23-2025 | 4430.75 руб. | 4519.91 руб. | 4474.5 руб. |
| Aug-23-2025 | 4394.16 руб. | 4482.82 руб. | 4438 руб. |
| Jul-23-2025 | 4357.34 руб. | 4444.68 руб. | 4400.5 руб. |
Описание товара
Особенности:
1. Это генератор DDS сигналов 0 ~ 55 МГц. Он базируется на чипе AD9850 и очень прост в управлении.
2. Готовая продукция, DDS, цифровая частота прямого ввода, с потенциометром громкости,
Усилитель получает потенциометр полости пропускания, потенциометр AGC, светодиодный дисплей таблицы S, светодиодный дисплей таблицы стоя волны.
3. Поддержка непрерывной регулировки 0 ~ 55 МГц на 1 Гц шаг.
4.Вход: 12 ВВыход: 12 В
Технические характеристики:
Материал печатная плата монтажа
Цвет: красный
Вход: 12 В
Выход: 12 В
ENC: переключатель датчика
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B, или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует с USB, LSB, AM, CW, on и on
RIT: тонкая настройка для приема частоты
CAL: набор функций
KB-1 и KB-2 у общих pin, но не GND
Посылка включает в себя:
Генератор сигналов DDS, 1 шт.
Как управлять:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите Кэл.
О: включить 6 шт.: Настройка режима часов чипа, регулировка настройки частоты кодирования. Набор AD9851, частота 6 раз,
AD9850 Установите на 1 размножающуюся частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти на следующий шаг B.
B: DDS-SYSTEM-CLK: Настройка рабочих частот чипа. Используйте переключатель датчика для регулировки значения. Работает в соответствии с шаговым ключом.
Набор AD9851 на осцилляторе, 6 каналов, AD9850, фактический выход осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.
(Меньше, чем 60 МГц, будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установка до 9 МГц или 10,7 МГц, используйте переключатель датчика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг H.
H: мультипликатор: настройка частоты. Необходимо установить как 1, нажмите CAL, затем быстро отпустите, чтобы перейти на шаг I:
I: экранное отображение слова «сохранить», автоматическое сохранение вышеперечисленных настроек и возврат к нормальной работе.
Примечания:
1. Система DDS CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, уравновесить испытанное значение на 6, а затем поместить здесь мультиплированное значение.
При использовании AD9851, установите начальную настройку на 180000000.
2. Офсетная фреза: можно задать as + or - . Поверните переключатель датчика, чтобы изменить значение, нажмите кнопку «шаг», затем поверните переключатель датчика, чтобы отрегулировать шаг.
Минимальная рабочая частота плюс (+) Офсетная частота должна быть высокой, чем 0 (ноль).
Частота отображения:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота, запрограммированная в DDS, рассчитана так, как показано ниже.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
