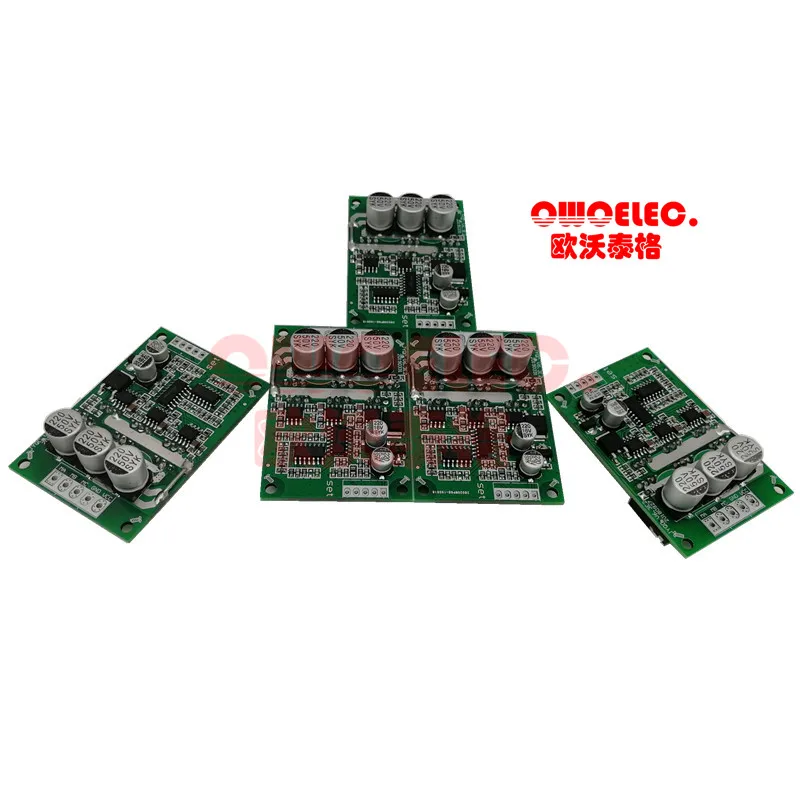

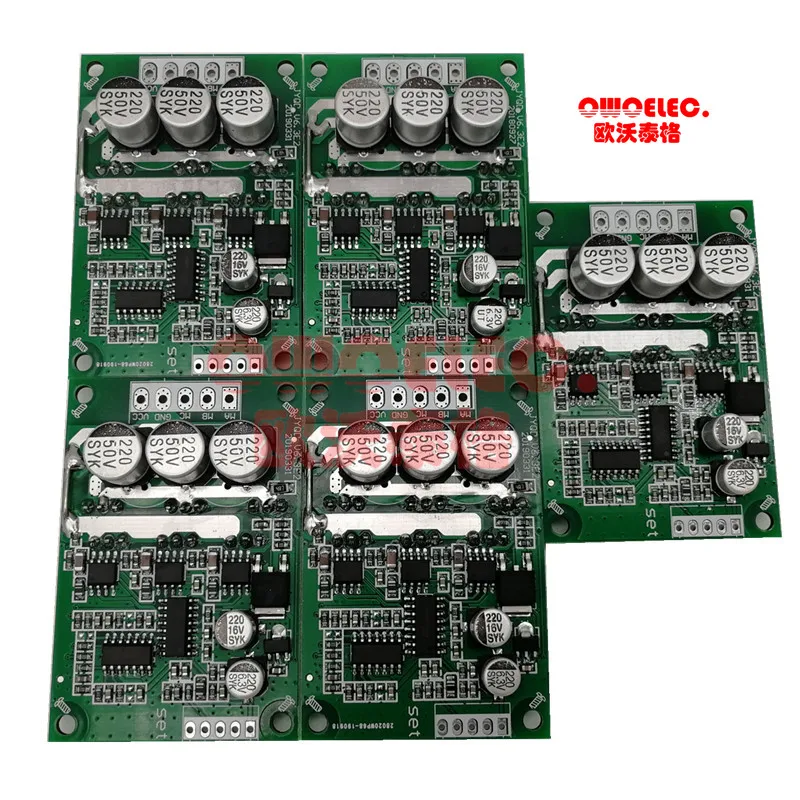

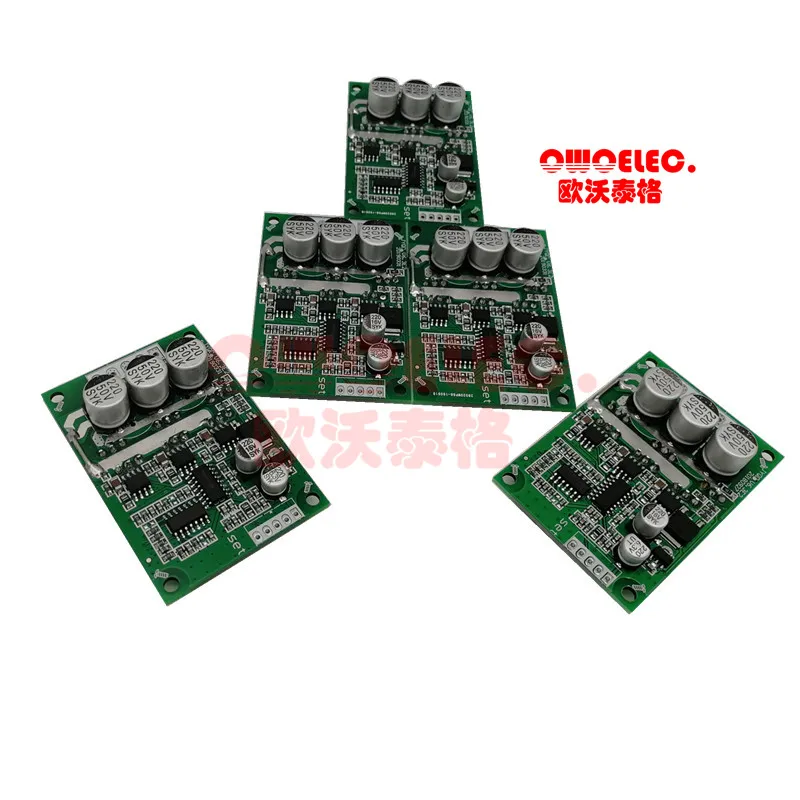

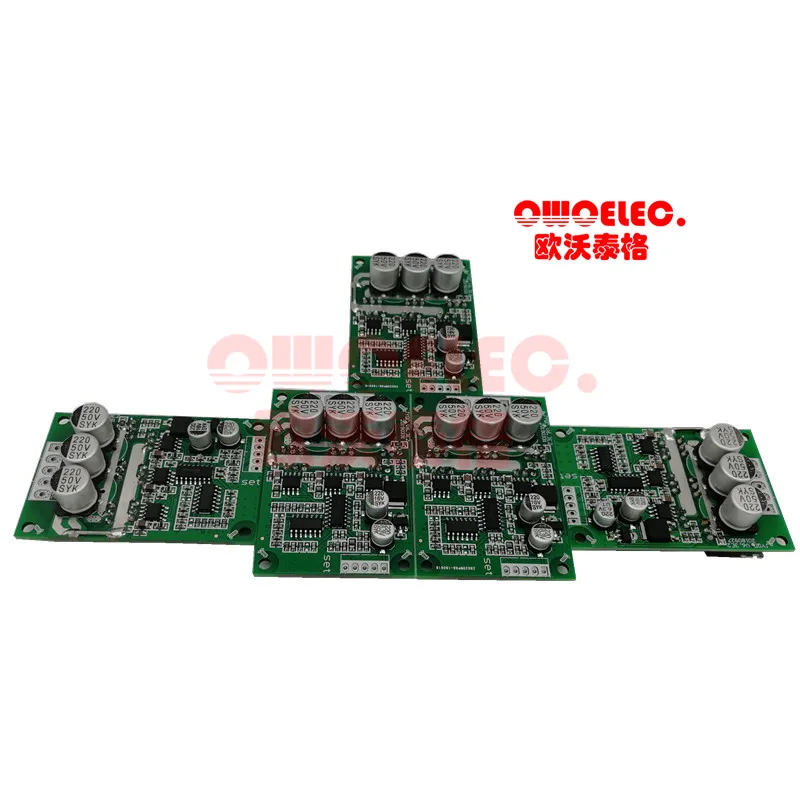

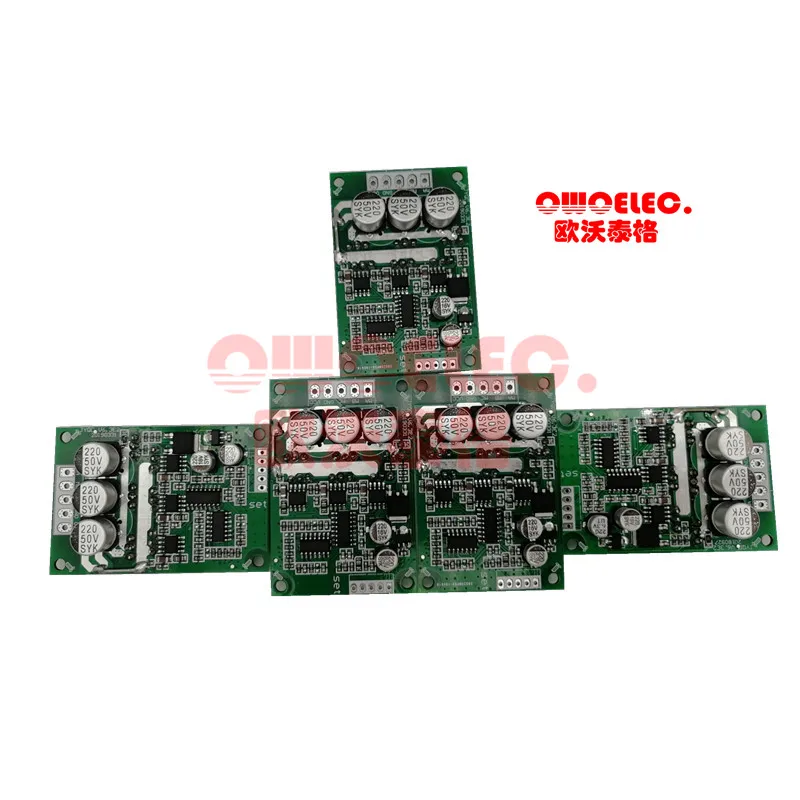

5 шт. плата управления бесщеточным двигателем JUYI JYQD_V6.3E2 DC 12 В 24 в 36 500 Вт 15 А |
История изменения цены
*Текущая стоимость 4 056,44 / undefined уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 4827.27 руб. | 5068.62 руб. | 4947.5 руб. |
| Feb-21-2026 | 4786.23 руб. | 5025.39 руб. | 4905.5 руб. |
| Jan-21-2026 | 4015.53 руб. | 4216.27 руб. | 4115.5 руб. |
| Dec-21-2025 | 4705.51 руб. | 4940.25 руб. | 4822.5 руб. |
| Nov-21-2025 | 4097.2 руб. | 4302.79 руб. | 4199.5 руб. |
| Oct-21-2025 | 4624.90 руб. | 4855.82 руб. | 4739.5 руб. |
| Sep-21-2025 | 4583.92 руб. | 4812.3 руб. | 4697.5 руб. |
| Aug-21-2025 | 4543.82 руб. | 4770.76 руб. | 4656.5 руб. |
| Jul-21-2025 | 4502.91 руб. | 4727.54 руб. | 4614.5 руб. |
Описание товара

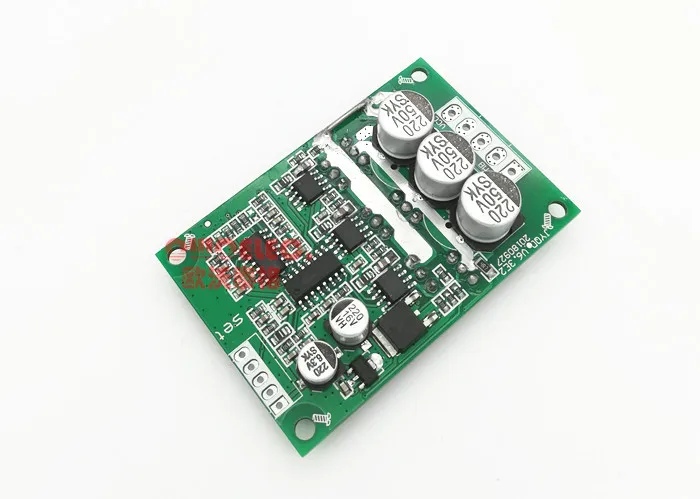

JYQD-V6.3E2 бесщеточный двигатель постоянного тока
Для Бессенсорный бесщеточный двигатель
|
Номер модели: |
JYQD-V6.3E2 |
|
Работая temp. |
-20-85 ℃ |
|
Рабочее напряжение |
12V-36V |
|
Максимальный ток |
15A |
|
Конт. Рабочий ток |
15A |
|
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
|
Аналоговое напряжение регулирования скорости |
0-5V |
|
Для машин с несколькими пассажирами/l.v защиты |
Да |
|
Скорость импульса выходного сигнала |
Да |
Применение руководящие принципы:
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.
2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)

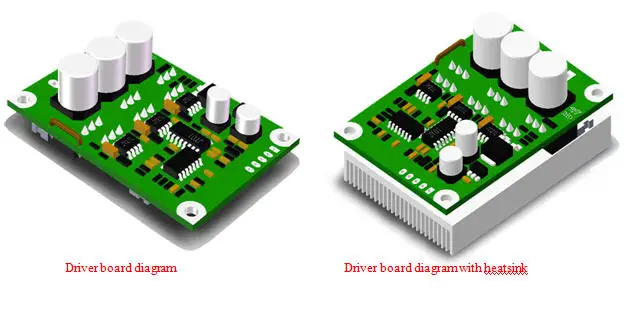

3. JYQD-V6.3E2 плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 100 Вт, он должен добавить радиатор, как показано на диаграмме ниже.
4. Обратите внимание, что JYQD-V6.3E2 плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено.
5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
6. Терминал «сигнал» на JYQD-V6.3E2 плате драйвера-это импульсный выходной сигнал скорости двигателя (выход push-pull), а максимальный выходной ток составляет менее 5 мА.
Схема подключения:
5V ----- драйвер платы Внутренний выходное напряжение
Сигнал ---- скорость двигателя импульсный сигнал выходной порт, 5 в импульсный сигнал.
1. Управление порт
Z/F ---- вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
VR ---- порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
GND-используется для внутреннего управления приводной платы
2. Мощность порт
МА ---- Фаза двигателя A
MB ---- Фаза двигателя B
MC ---- двигатель фазы C
GND----DC-
VCC----DC +
3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

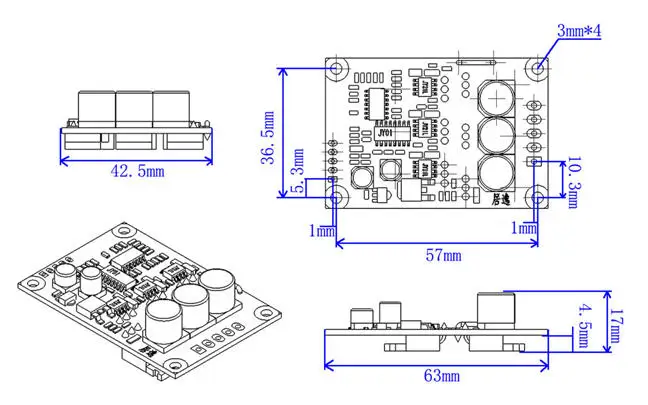

Снаружи Рисунок:
Примечание!
