DC5V 12V 24V DMX200 SPI сигнал светодиодный контроллер DMX к декодер для 2801 6803 2812 2811 полосы

DC5V 12V 24V DMX200 SPI сигнал светодиодный контроллер DMX к декодер для 2801 6803 2812 2811 полосы

МодEl: DMX200

Суммирование

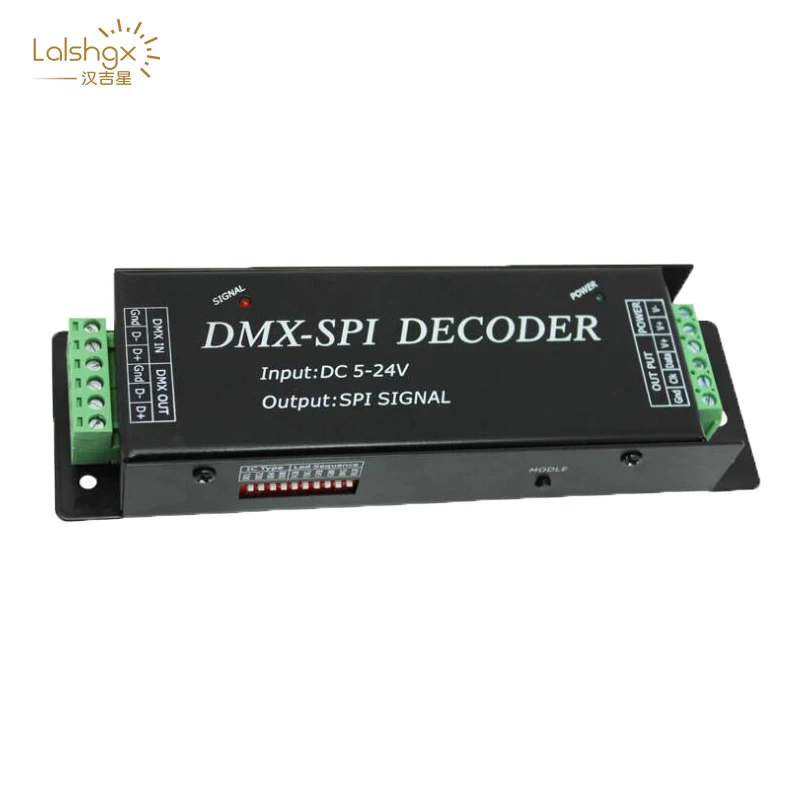

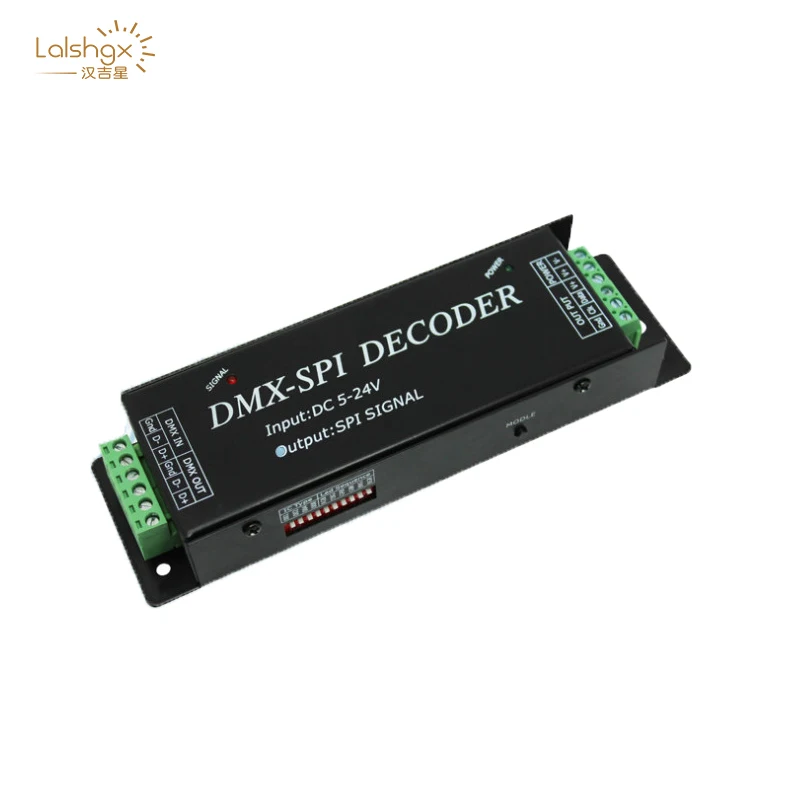

Декодер DMX-SPI принимает усовершенствованный блок микроуправления, он получает Стандартный DMX-512 сигнал цифрового управления, который широко используется на международном уровне и преобразует его в сигнал SPI для привода светодиодный, он поддерживает 10 видов различных моделей ламп, в то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить декодер DMX к цифровой консоли DMX для достижения затемнения или различных изменений процедур. Не подключен к консоли DMX, вы можете выбрать встроенный 35 видов узоров по умолчанию с помощью кнопки modle, точки по умолчанию-1024.

Технические параметры

Контроллер

Рабочая температура: -20-60 градусов

Входное напряжение: DC5-24V

Выход: сигнал SPI (данные, CLK)

Внешние размеры: L175 x W53 x H27 (мм)

Размер упаковки: L180 x W58 x H55 (мм)

Вес нетто: 256,2 г

Вес брутто: 292,6 г

Максимальная мощность: 480 Вт

Внешние размеры

Внешний размер контроллера:

Спецификация интерфейса

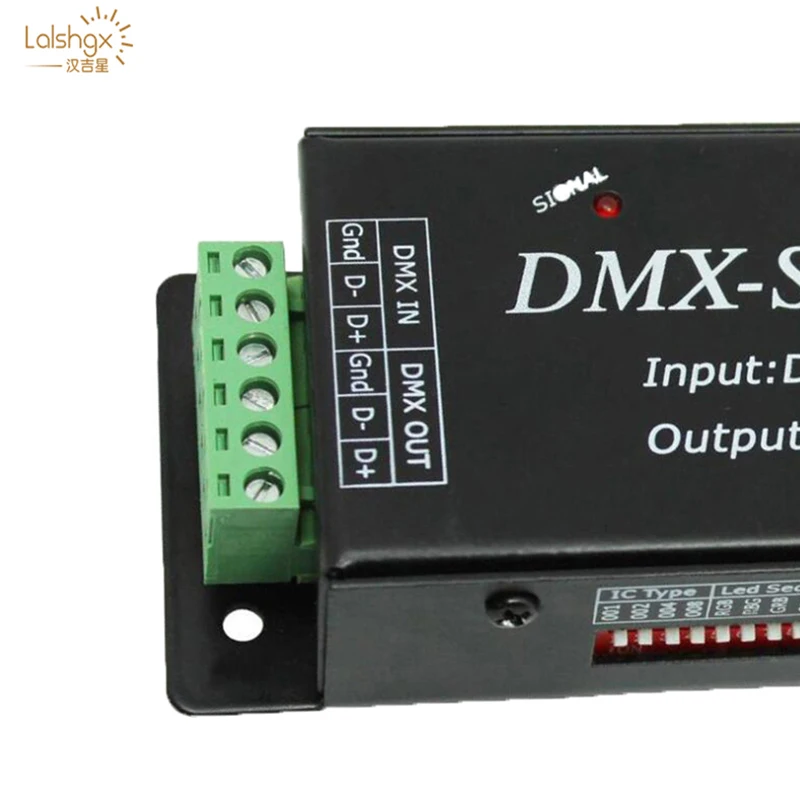

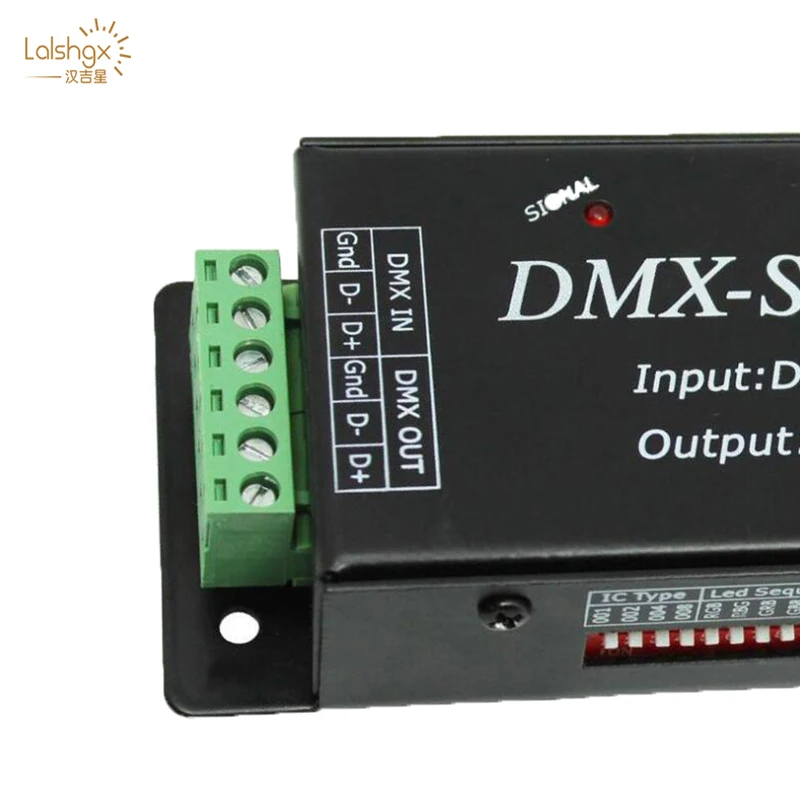

Интерфейс сигнала DMX принимает 6-контактный зеленый интерфейс терминала, проводка выглядит следующим образом:

DMX IN: Входной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

DMX OUT: Выходной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

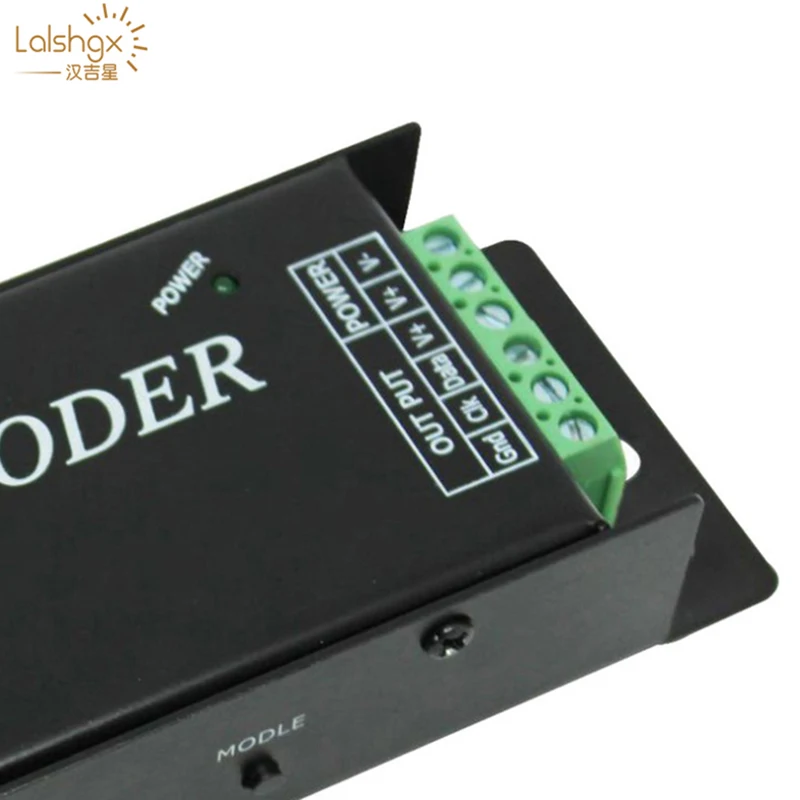

Мощность и нагрузка на выходе принимает 6-контактный Зеленый терминал, проводка выглядит следующим образом:

Мощность: Входной интерфейс питания, V + должен быть подключен с положительной мощностью, V-подключен с

Отрицательная мощность, диапазон напряжения питания составляет DC5-24V

Выложить: Выходной интерфейс нагрузки, V + должен быть соединен с положительным светильник, GND соединен с отрицательным, данные соединены с интерфейсом данных светильник, CLK соединен с часами интерфейс светильник.

Направление для использования

1. Параметры настройки декодера

Вы можете изменить тип светильник, который декодер поддерживает Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

Если есть 2 сигнальные линии, вам нужно подключить провод заземления, часовую линию, линию передачи данных с GND,CLK, data; Если это 1 сигнальная линия, затем просто нужно подключить провод заземления, линию данных с GND, данные.

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; Если нет, вам нужно подключить другой источник питания.

С тех пор, как спецификации светильник на рынке отличаются друг от друга, последовательность RGB могут отличаться друг от друга, последовательность некоторые светильник s цветная (RGB), некоторые последовательности RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает изменение последовательности RGB.

DIP-переключатель показан ниже:

Тип ИС: выбор типа светильник. Накопление первых четырех DIP-1*1 + 2*0 + 4*0 + 8*0 = 1, поиск таблицы, вы можете найти его LPD6803.

Светодиодный режим: выбор последовательности RGB. DIP 5 выше нажата, это означает, что светильник в цветовой последовательности является RGB.

Примечание: Если накопление IC типа более 10, например 12, 14, по умолчанию 10, то есть P9813; Когда светодиодный, есть два или более нажатий DIP, таких как 5, 7, 9 нажатием одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал горит, указывает на то, что он обнаруживает нажатие кнопки, сигнал выключен, означает, что кнопка не нажата.

3. Кнопки можно использовать только тогда, когда контроллер не подключен к сигналу DMX, когда контроллер подключен к консоли DMX, режим консоли является приоритетным, и кнопки не будут иметь никакого эффекта.

Изменения режима указаны в следующей таблице:

Типичное применение

Одиночное подключение к сети одиночного сигнала состояние полосы:Если напряжение полосы V + совпадает с входным напряжением контроллера, и сигнал на светильник одинарный, то он может напрямую подключаться к контроллеру V +;

Одиночное подключение к сети двойного сигнала состояние полосы:Если напряжение полосы V + совпадает с входным напряжением контроллера, и сигнал на светильник двойной, то он может напрямую подключаться к контроллеру V +;

Двойное Подключение одной сигнальной полосы Состояние:Если напряжение полосы V + не совпадает с входным напряжением контроллера, а сигнал на светильник-один, вам нужно подключить другой источник питания.

Двойная мощность подключения двойная сигнальная полоса Состояние:Если напряжение полосы V + не совпадает с входным напряжением контроллера, и сигнал на светильник двойной, вам нужно подключить другой источник питания.
