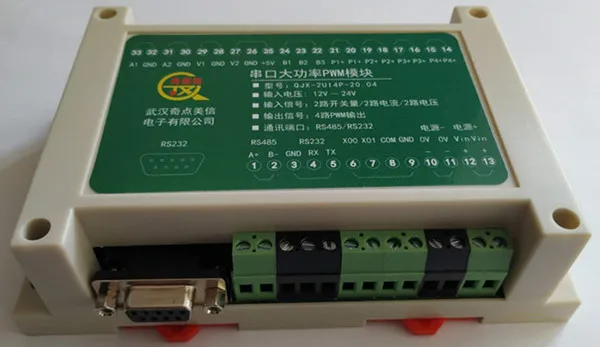

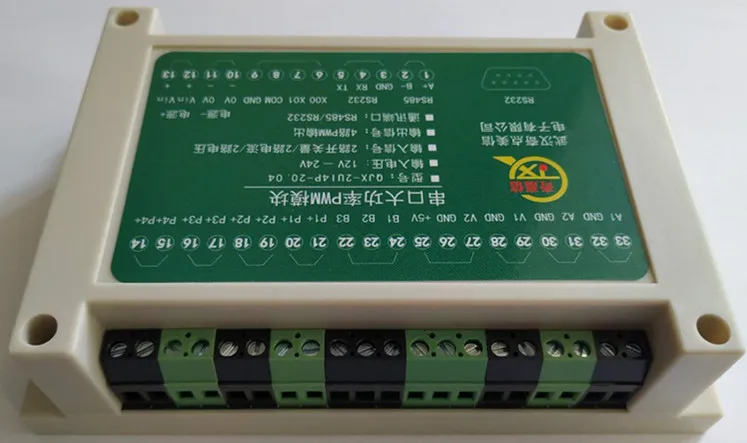

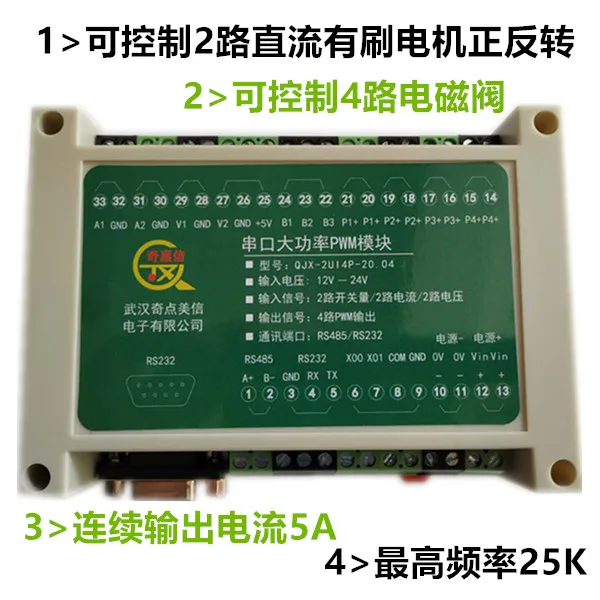

PWM контроллер привода последовательный порт RS485 232 мотор связи вперед и назад

PWM контроллер привода последовательный порт RS485 232 мотор связи вперед и назад

Modname = ckeditor Тип 1: 2 канальная оптопара изолированный цифровой переключатель
Тип 2: 2-канальный 0-25 мА Постоянный ток
Тип 3: 2-канальный 0-10 в постоянное входное напряжение
Тип 4: 2 канала могут быть соединены с 1K2K5K10K20K
Тип 5: 4 канал ПВМ выходы

1, этот продукт может быть установлен непосредственно RS485 и RS232 последовательным портом частоты ШИМ и коэффициента мощности, самая высокая частота 25 кГц, каждая дорога 5 a ток, p1 и P2 одинаковой частоты, рабочий цикл может отличаться от P1 и P2, P3 и P4) Можно самостоятельно управлять четырехходовым электромагнитным клапаном, 4 является вентилятором двигателя постоянного тока, 4 дороги вперед, 2 способа, таких как двигатель и Реверсивная нагрузка.

2. Дополнительные функции этого продукта: 2-сторонняя оптопара изолирует цифровое переключение количества входного сигнала, а 2-сторонняя оптопара ввода может соответствовать 2-сторонней квадратной волне (импульсная волна) С различной частотой и выходным циклом работы; 2-канальный 0-25 мА Постоянный ток вход собирается. Различный входной ток может выводить квадратную волну с различной частотой и рабочим циклом 2.-канал 0-10 в постоянное входное напряжение, различные напряжения могут соответствовать различной выходной частоте и циклу работы PWM квадратной волны; 2 канала могут быть внешне подключены к 1K, 2K, 5K, 10K, 20K регулируемым потенциометром. Сопротивление разного потенциометра соответствует выходу квадратной волны с различной частотой и нагрузкой cycle.4 канал ПВМ выход. Максимальный ток 5а.

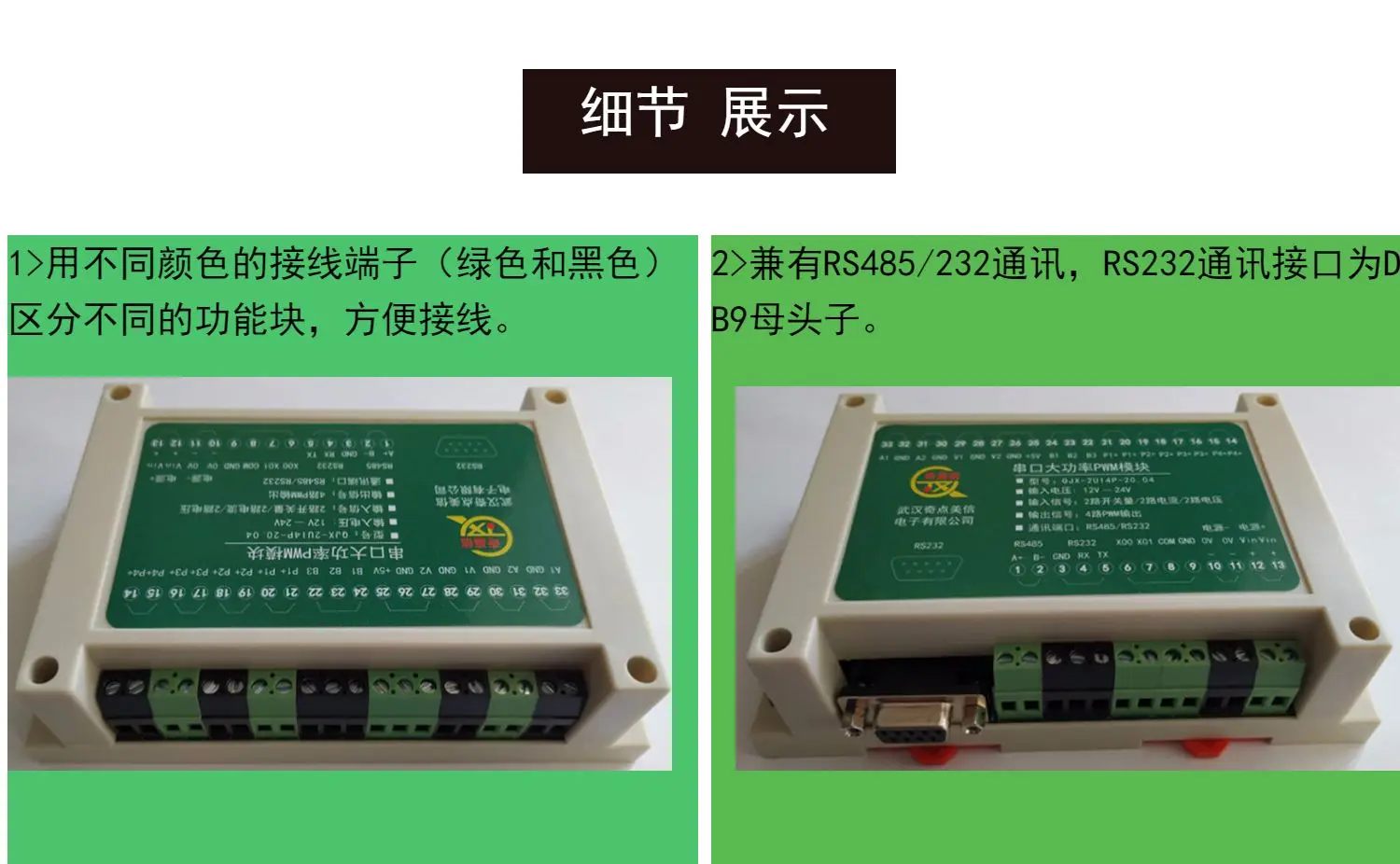

3, RS232, RS485 коммуникационная Совместимость протокол MODBUS RTU, входной и выходной гексадецимальный, может быть совместим со встроенным оборудованием связи.

4. Этот продукт имеет идеальные меры защиты, такие как анти-обратное соединение источника питания положительных и отрицательных терминалов, изоляция оптопары промышленного уровня для входа, молниеотвод связи и т. д. Эти меры защиты делают модуль более безопасным, прочным и стабильным в применении.

5. Этот продукт имеет хорошую универсальность. Вам нужно только получить доступ к модулю в соответствии со стандартным протоколом для осуществления полного контроля module.6, конструкция конструкции модуля является разумной, простой в установке и отладке, подходит для приобретения сигнала переключателя, накопление тока 0-25 мА и получение напряжения 0-10 В, а также связь с верхним компьютером.

7. Этот продукт хорошего качества, с сваркой SMT машины и стабильного качества, и все из них принимают совершенно новые компоненты.

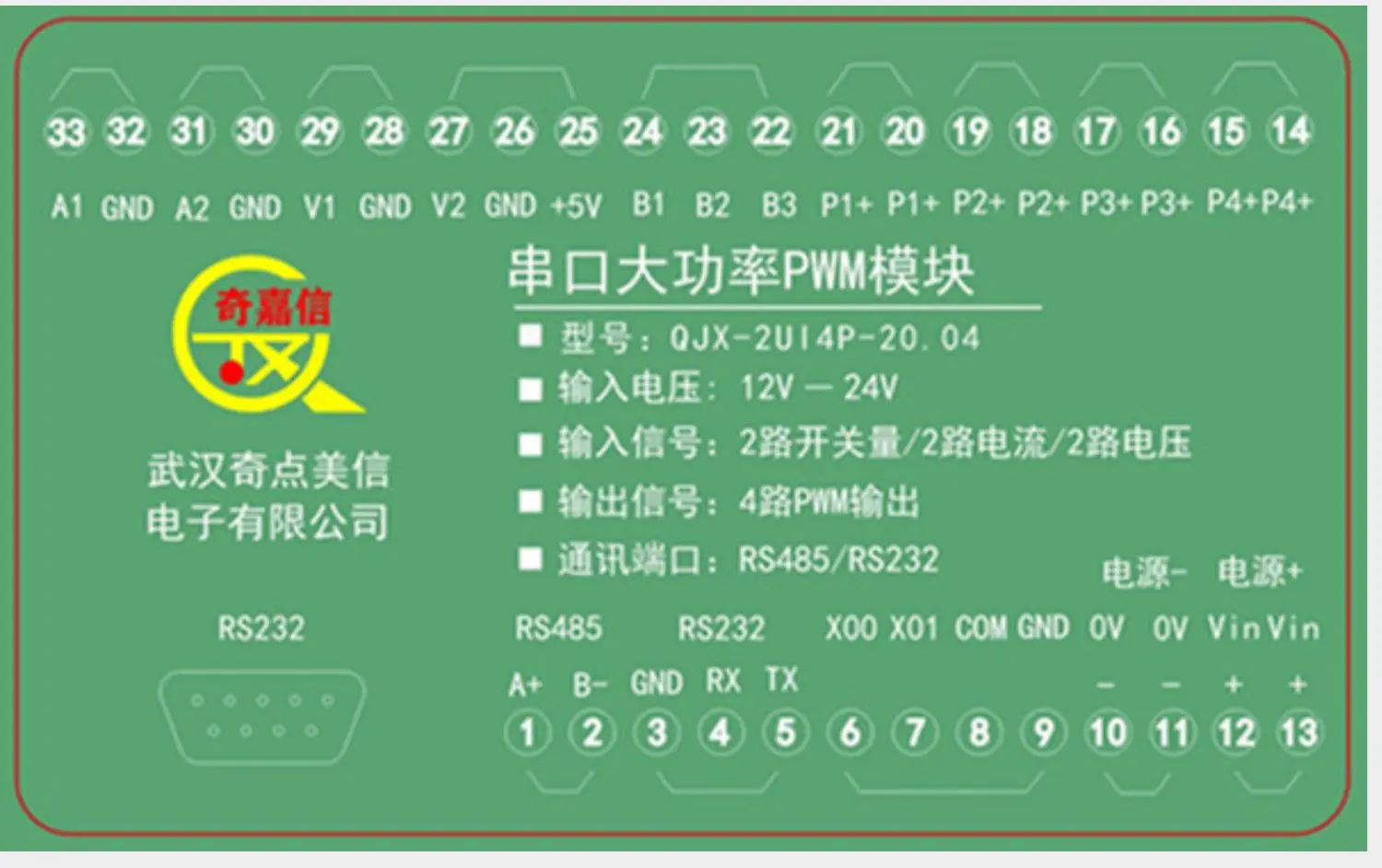

Технические параметры

1. Напряжение источника питания: dc12v-dc24v, максимальный ток 5А;

2. Двухканальный входной режим может быть установлен как высокоуровневый активный или низкоуровневый активный. Двухканальный вход имеет светодиодную индикацию в реальном времени входного состояния, а входной сигнал поддерживает Вход 7-24 В, совместим с PNP и NPN, И может считывать состояние входного переключателя через RS232 или RS485.

3. Двухканальный входной постоянный ток 0-25 мА может быть собран с точностью сбора 0.5%, а входной ток может считываться через RS232 или RS485;

4. Двухканальное Входное постоянное напряжение 0-10 В собрано, с точностью сбора 0.5%. Входное напряжение может считываться через RS232 или RS485.

5, 4 канала PWM выход, PWM шаг идентификации сети и поворота. Около 1 Гц-25 кГц, PWM рабочий цикл регулируемый диапазон 0-100%, через RS232 или RS485 контроль PWM Выходная частота и PWM рабочий цикл; (Вы также можете контролировать Выход PWM в соответствии с собранным входным током или контролировать Выход PWM в соответствии с собранным входным напряжением, которое необходимо настроить)

6. Формат передачи данных по умолчанию: скорость передачи данных 9600, без проверки, 8 бит данных, 1 стоп-бит (9600, N, 8,1), также может быть изменен.

7. Рабочая среда:-20 ° c ~ 60C, 16 "80% RH

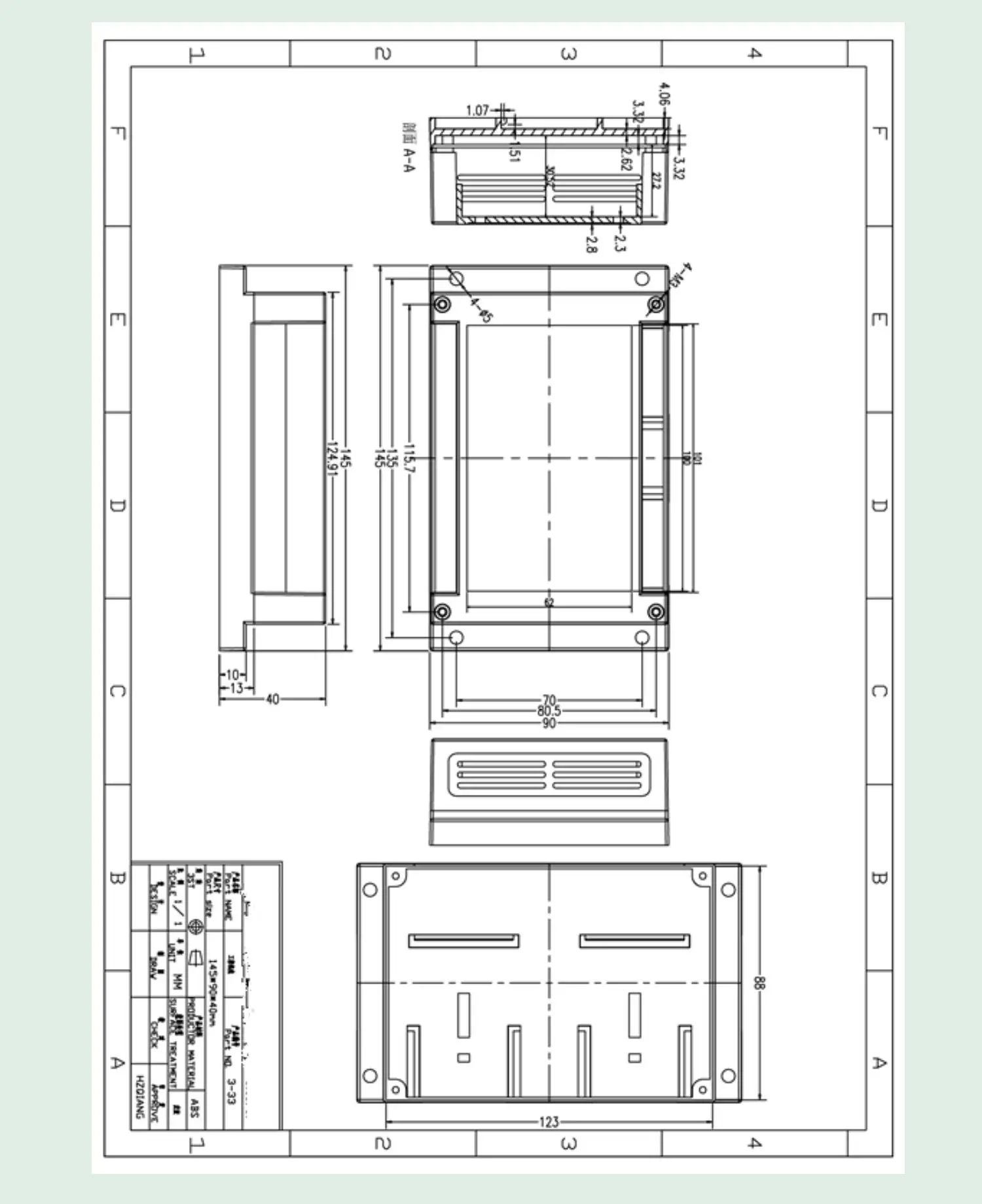

8. Размер установки: 145x90x40мм; Размер направляющей: Din направляющая 35 мм

Коммуникационная Спецификация

& Gt; Настройка параметров связи: 9600, N, 8, 1 & gt;

& Gt; Скорость передачи данных: 9600; Контрольный бит: нет; Бит данных: 8; Стоп-бит: 1;

& Gt; Программное обеспечение для отладки: помощник последовательной отладки (программное обеспечение является общим программным обеспечением, вы можете загрузить его в Интернете, вы также можете обратиться в службу поддержки клиентов, чтобы отправить его вам).

Основные области применения

1. Входные и выходные порты PLC в расширяемом промышленном управлении;

2. RS232 используется для близкого расстояния связи с компьютером, или шина RS485 используется для удаленного общения с компьютером. Каждое устройство имеет 0-255 адресов, и адрес каждого устройства может быть изменен удаленно компьютером, что позволяет нескольким устройствам работать одновременно.

3. Он подходит для приобретения сигнала переключателя, приобретения тока 0-25 мА и приобретения напряжения 0-10 В, а также общения с верхним компьютером.

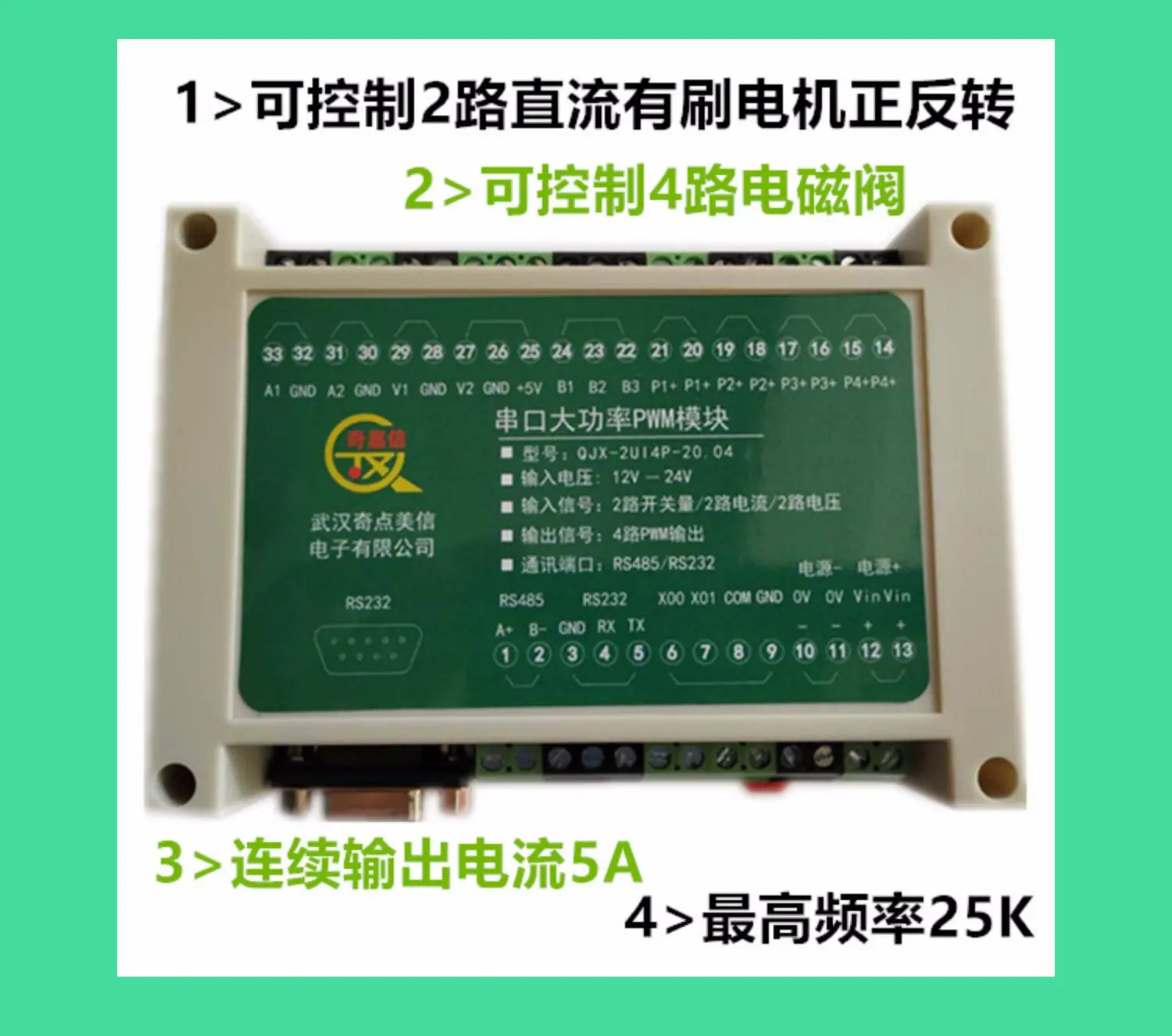

4, может использоваться для регулировки PWM выходного оборудования, например, для регулировки двигателя, вентиляторов и другого оборудования.

5. Вы можете настроить 2 канала щеточного двигателя постоянного тока для вращения вперед и назад.

6, можно отрегулировать 4-ходовой Соленоидный клапан.
