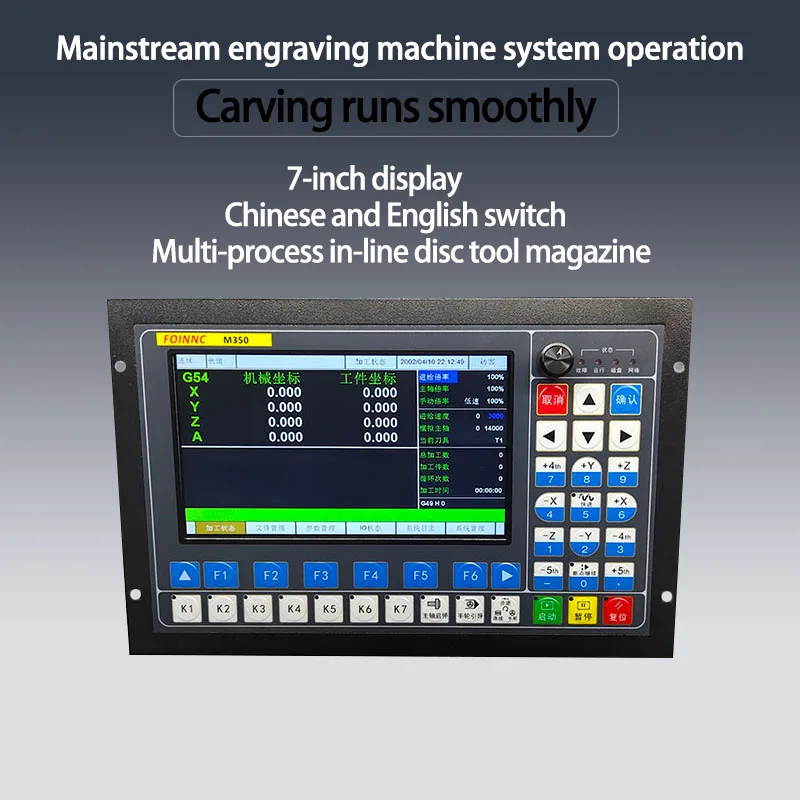

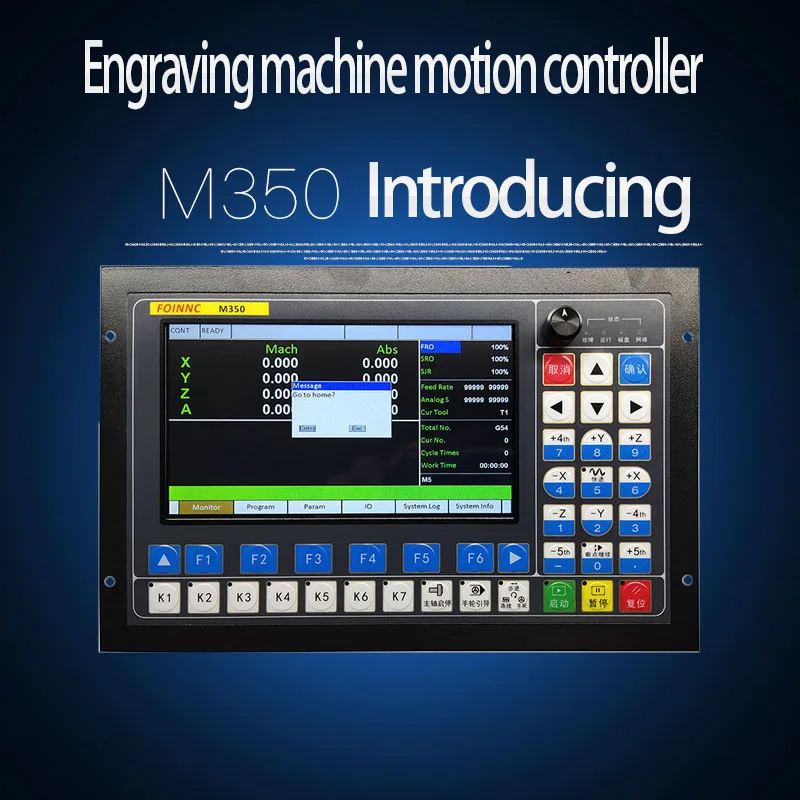

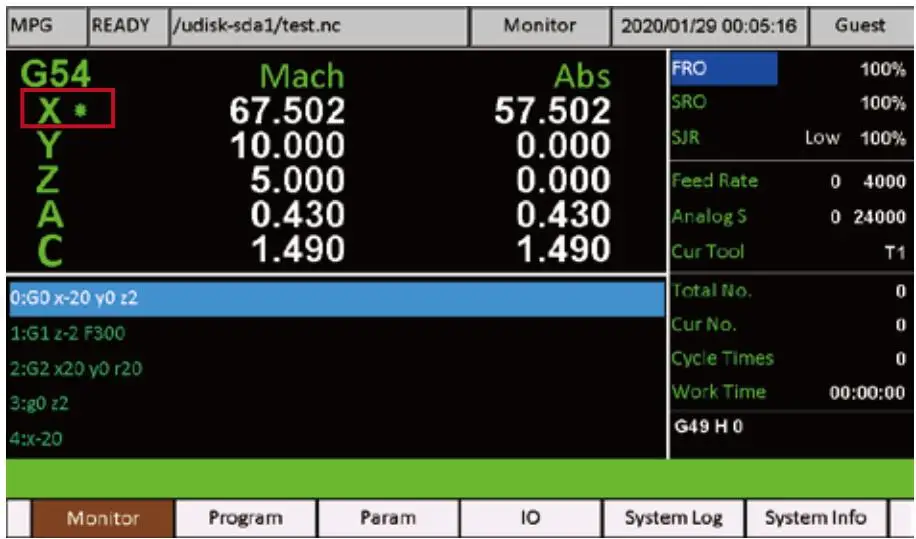

Введение:

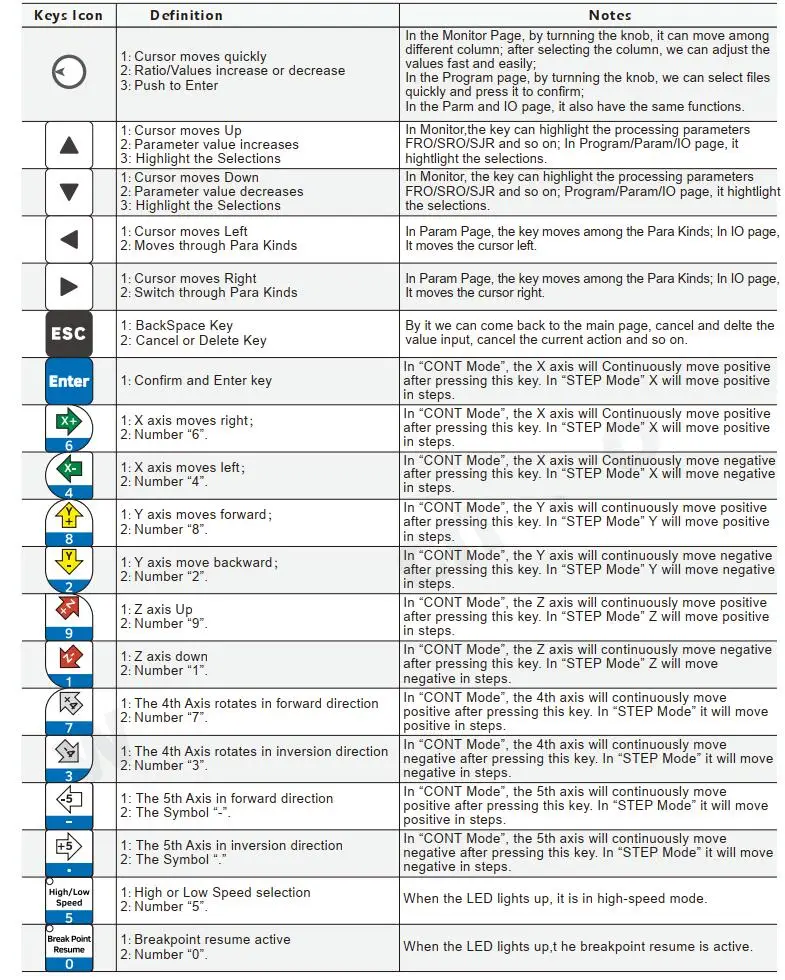

Система M350 является профессиональным 3-5 оси motion контроллер на основе Платформа со встроенной. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Он поддерживает многофункциональный, прямой журнал инструментов, Круглый дисковый накопитель, функция журнала инструментов. Интерфейс и структура используют основной метод на рынке, с простой работой, легко научиться и понять, и удобная установка. В системе используется усовершенствованный алгоритм адаптивного контроля скорости вперед, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных станков, гравировальных и фрезерных станков, режущих машин.

Особенности системы:

Максимальное кол-во оси управления: M350 пятиосевая, 2-5 оси линейной интерполяции, произвольных 2-ось круговой интерполяции;
Режим работы: основной гравировальный станок;
Дисплей Размер: 7/10,2 дюйм (ов)
Разрешение дисплея: 1024*600;
I / O: M6xx стандарт IO 20/21, M3xx стандарт IO 24/21;
Аналоговый выход напряжения: 0-10 В;
PWM выход: только поддержка M3xxz
Тип инструмента: мульти-процесс, прямой ряд, диск;
Режим настройки инструмента: поддержка автоматической и ручной настройки инструмента;
Тип установки инструмента: фиксированная Настройка инструмента, плавающая Настройка инструмента, первая Настройка инструмента/вторая Настройка инструмента;
Методы компенсации: Компенсация зазора направления, компенсация радиуса, компенсация длины;
Алгоритм интерполяции: s-образный, круговой дуговой жесткий алгоритм, круговой дуговой мягкий алгоритм;
Язык: поддержка китайского и английского языков;
Программная сигнализация с ЧПУ: ошибка программы, ошибка в работе, ошибка при переходе, сигнализация с сервоприводом и т. д.;
Сеть: поддержка обмена файлами и удаленной онлайн-обработки файлов;
Выход открытого коллектора, максимальный выходной ток 500 мА, может непосредственно управлять реле;
Импульсное направление принимает дифференциальный выход, а максимальная интерполяция импульсной выходной частоты-1 МГц;
Режим управления шпинделя: многошаговая скорость (4 шага и 16 скоростей), аналоговый (0-10 В), серво шпиндель;
Совместимость со стандартными кодами G. Поддержка основного программного обеспечения CAD / CAM, таких как ArtCam, MasterCam, ProE и т. д.
Пользователь взаимодействует с внешним файлом через u-диск и работает полностью в автономном режиме;
Многоступенчатая предварительная обработка, адаптивное управление скоростью вперед траектории обработки, быстрая скорость обработки, высокая точность и хорошая непрерывность обработки;
Непрерывная высокоскоростная обработка небольших линейных сегментов, автоматически выбирая наиболее эффективный алгоритм среди различных малых линейных сегментных алгоритмов управления;
Поддержка обработки файлов большой емкости;
С памятью точки останова, функцией автоматической защиты от отключения питания, функцией обработки вблизи точки и назначенной обработкой линии;
Поддержка функции блокировки времени;
Поддержка четырех рабочих разрешений (гость, оператор, управляющий, супер-управляющий);
С автоматическим возвратом в место происхождения, возвратом в точку отсчета, сохранением заготовки и функцией загрузки;

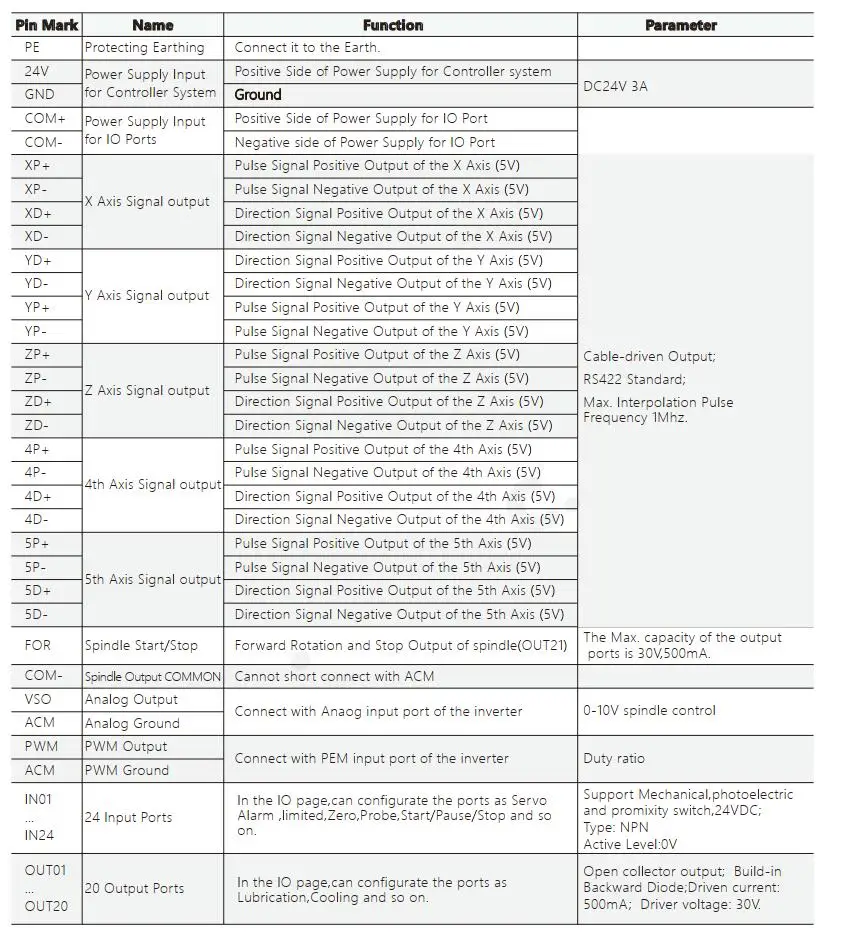

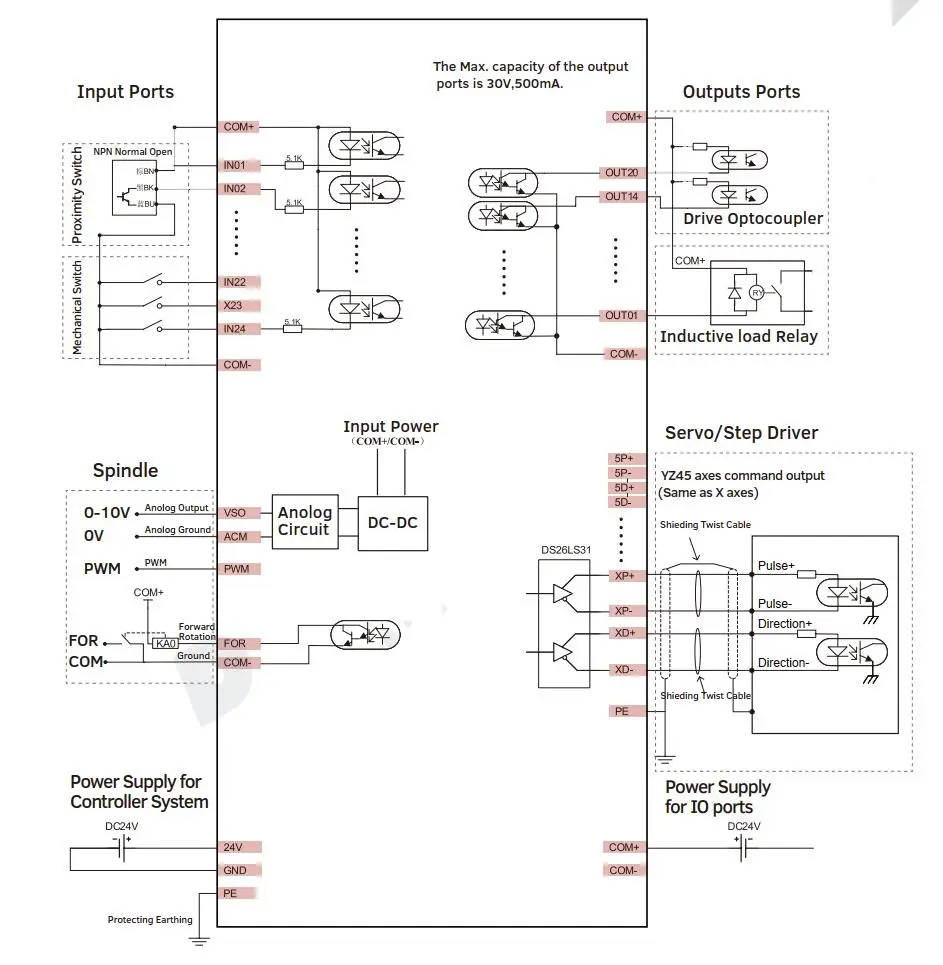

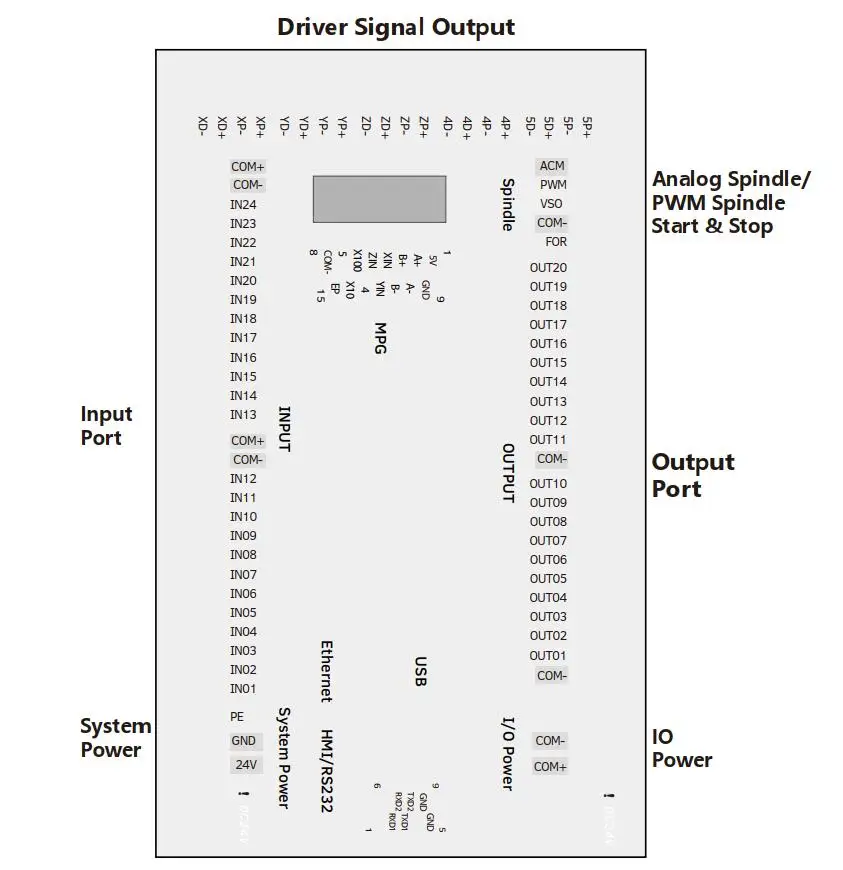

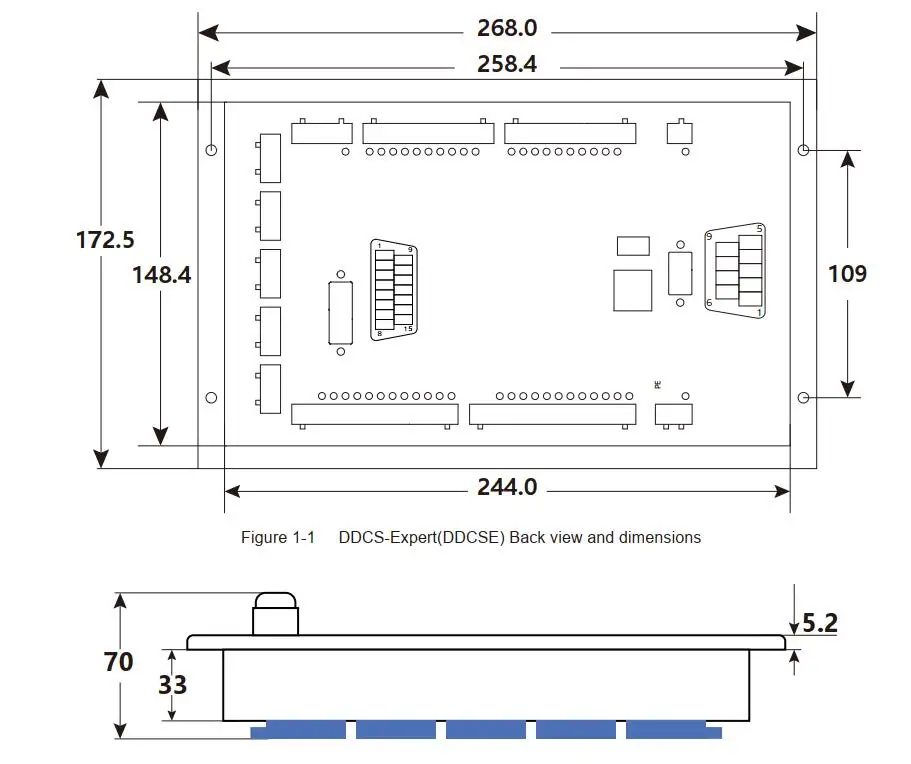

Введение в проводку:

1) Источник питания системы и порт ввода питания IO; 2) выходной порт сигнала драйвера; 3) вход
И выходной порт; 4) выходной порт шпинделя; 5) порт MPG; 6) интерфейс Ethernet и USB; 7)
Интерфейс HMI/RS232.

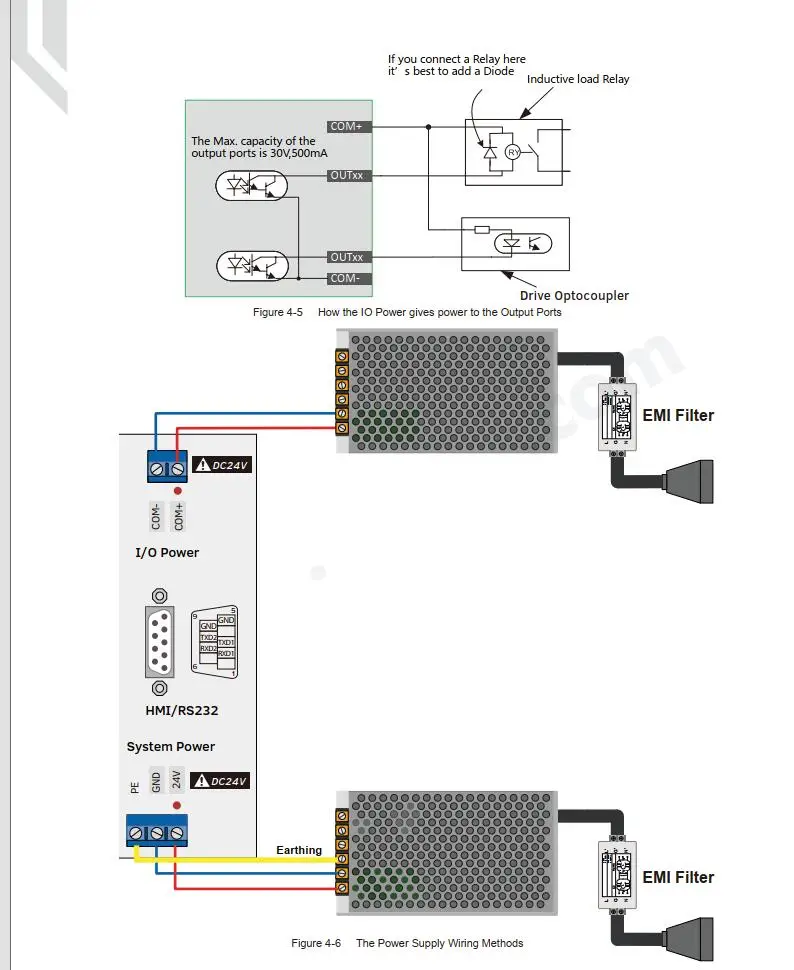

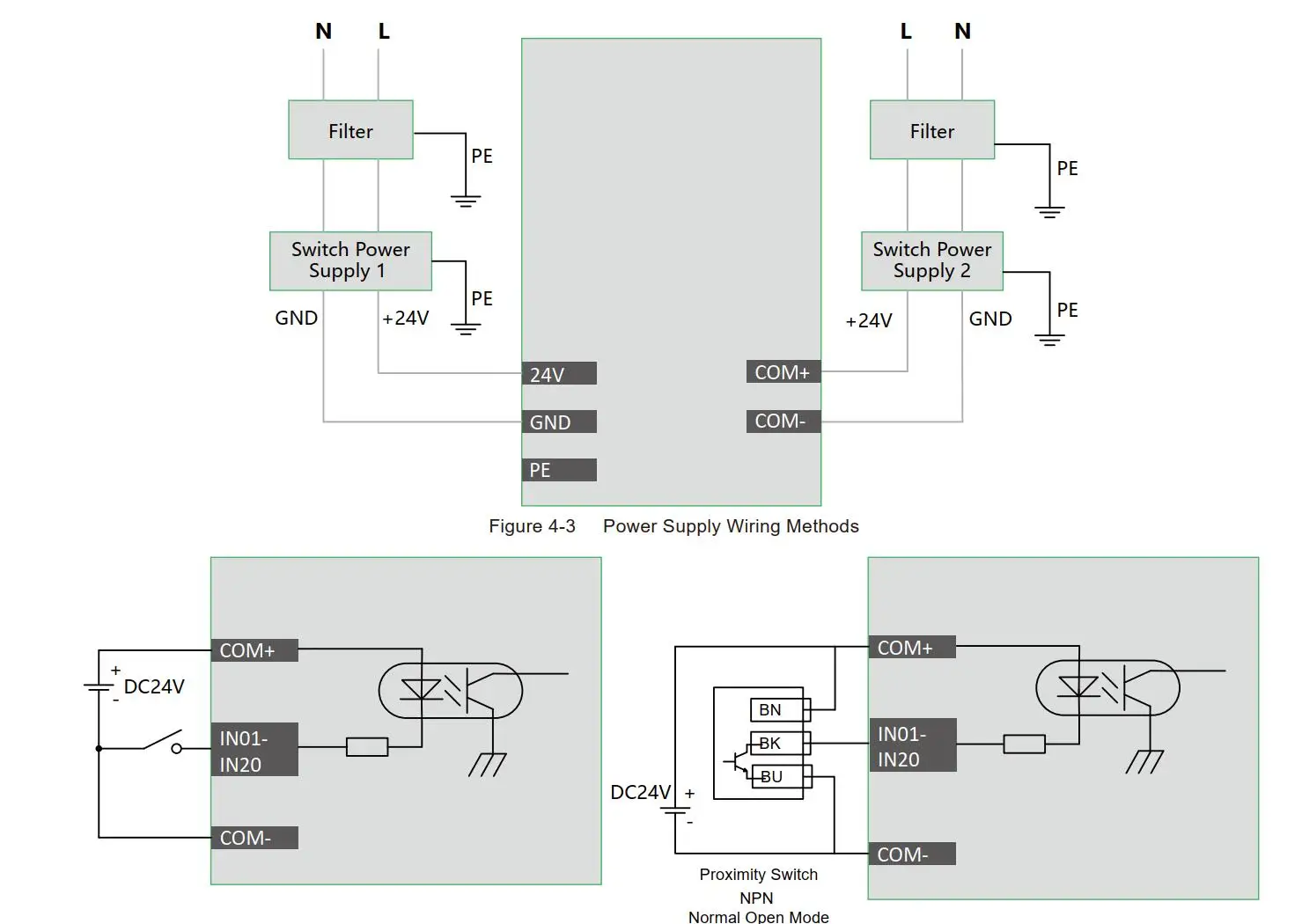

M350 требует два источника питания, основной источник питания используется для системы контроллера, а источник питания порта IO используется для ввода и вывода и MPG-порта. Оба источника питания 24VDC и ток 3A. Входной порт питания, отмеченный 24 В и GND является основным входным портом питания; В IO входном порту s, COM + и COM-это входной/выходной порт s и входной порт s MPG. Пожалуйста, помните, что контроллер может работать нормально, только если два источника питания правильно подключены. Многие новые пользователи поставляют питание только в систему, а затем есть ограниченные переключатели, реле, MPG и шпиндель не работают вообще, затем проверьте, все ли еще обеспечивает питание порта IO. Источник питания IO обеспечивает питание всех портов IO, включая ограниченные переключатели, реле, MPG, Etop и все другие входные и выходные порты, без него, шпиндель, MPG, порты ввода и вывода не будут работать. Во избежание электрического шума настоятельно рекомендуется использовать два отдельных источника питания 24 В. Во избежание высокочастотного электрического шума от кабеля питания настоятельно рекомендуется установить фильтр шума на конце входного источника питания переключения

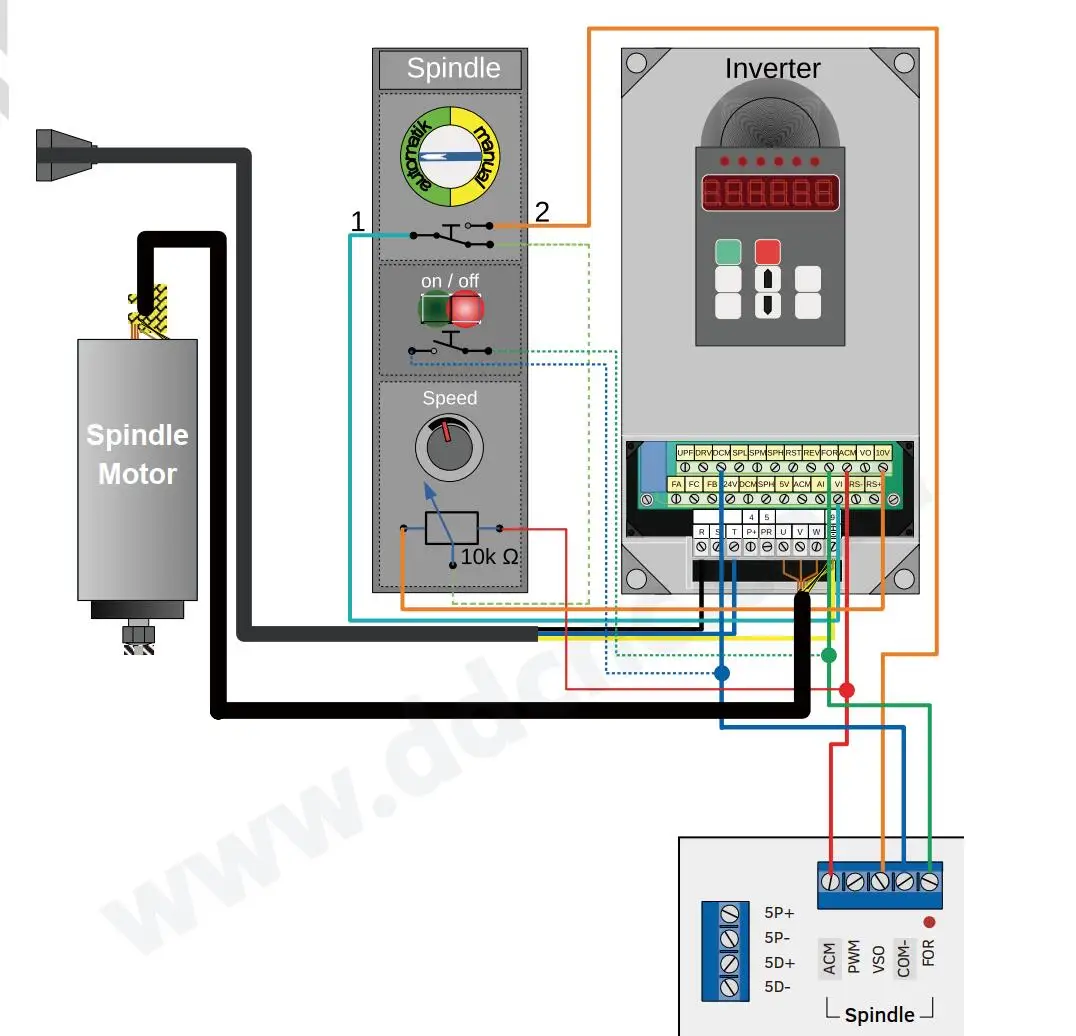

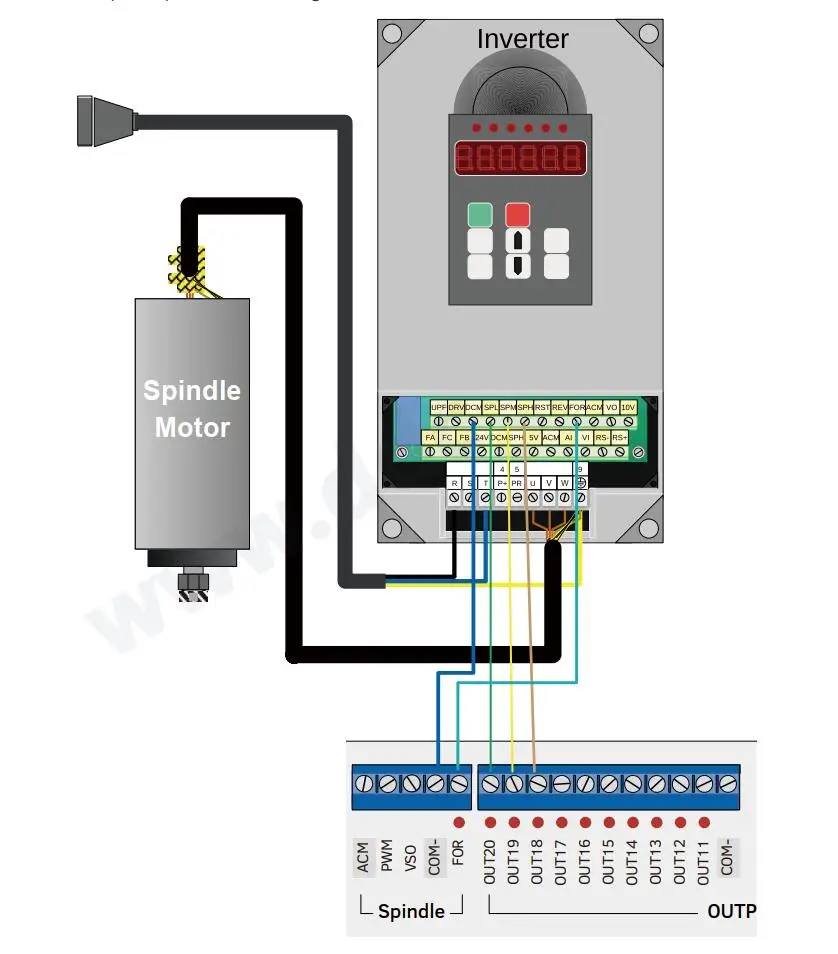

Введение в проводку инвертора:

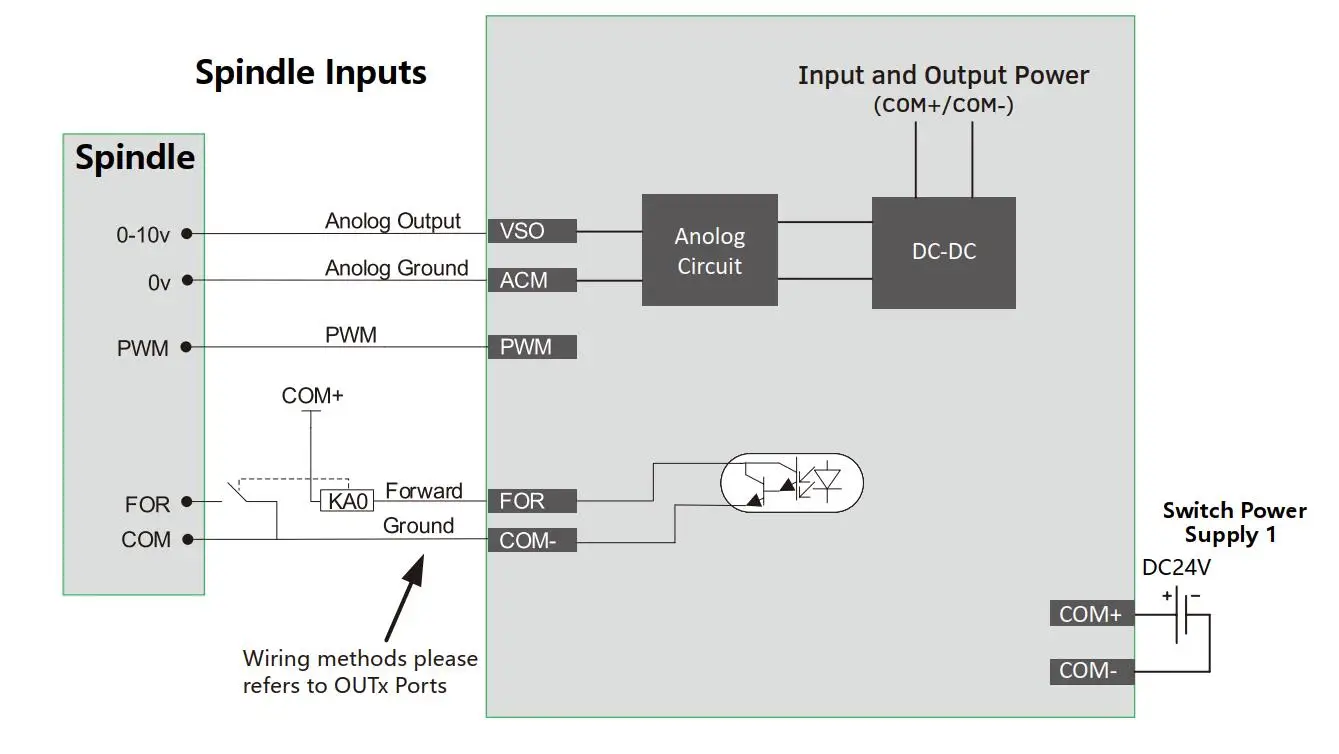

В аналоговом шпинделе выходной терминал управления скоростью может выводить 0-10 В. Его можно отрегулировать, отправив напряжение от 0 до 10 в VFD, скорость вращения шпинделя двигателя шпинделя. Используйте VFD (привод с переменной частотой) для управления скоростью шпинделя, нужно только начать/остановить сигнал и сигнал 0-10 В для управления частотой. Метод подключения для порта такой же, как у обычного выходного порта. Для используется для прямого выхода шпинделя или запуска/остановки; Аналоговая схема изолирована от выходной мощности, не короткого замыкания ACM и COM- (DCM); Если вы Нужны только команды запуска и остановки шпинделя, вам нужно только подключить выходной порт для структуры контроллера с входным портом запуска Инвертор

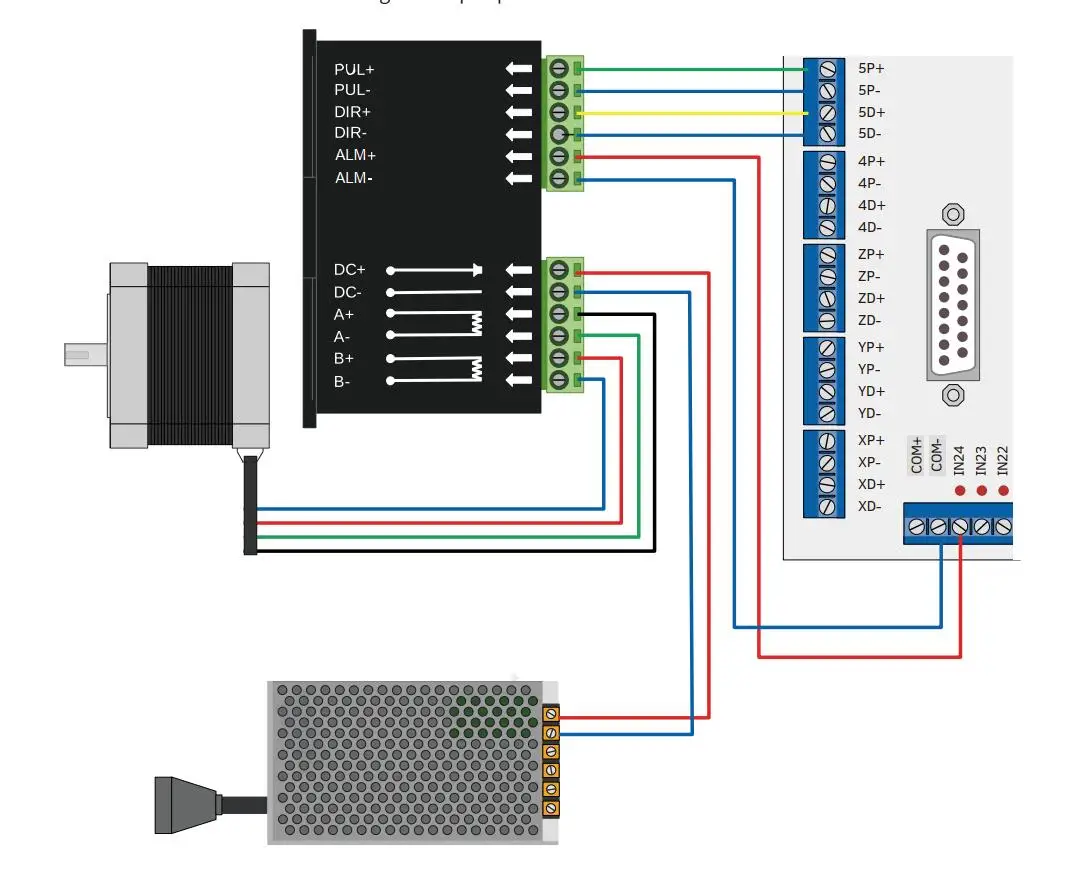

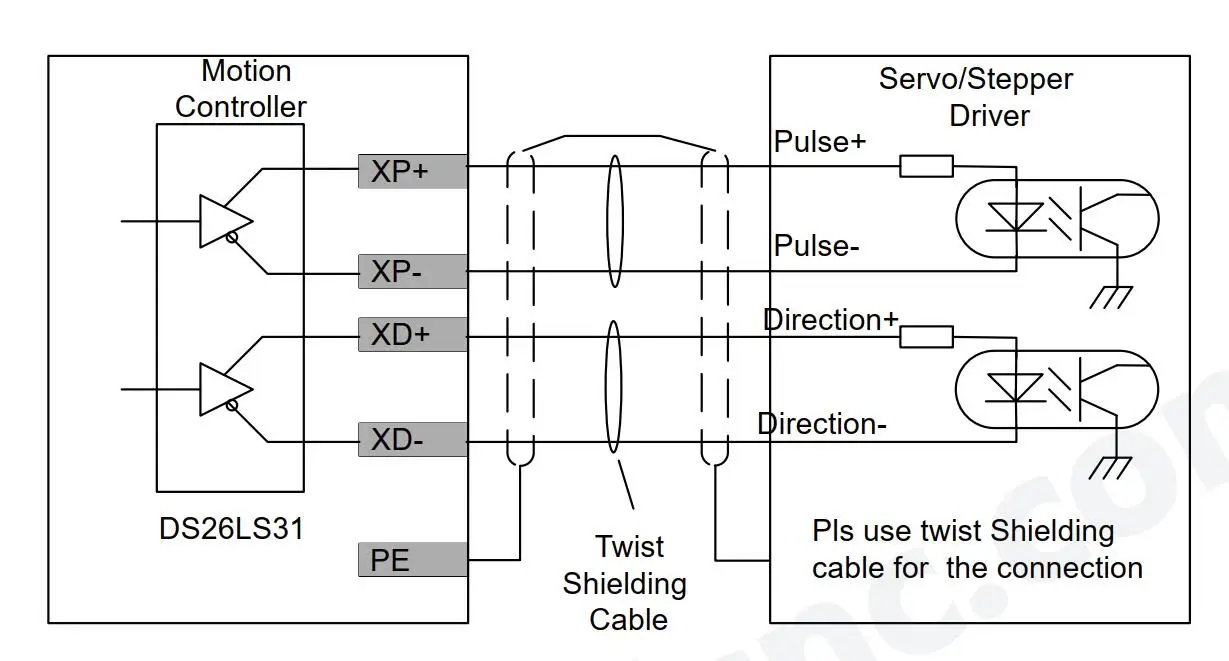

Проводка привода:

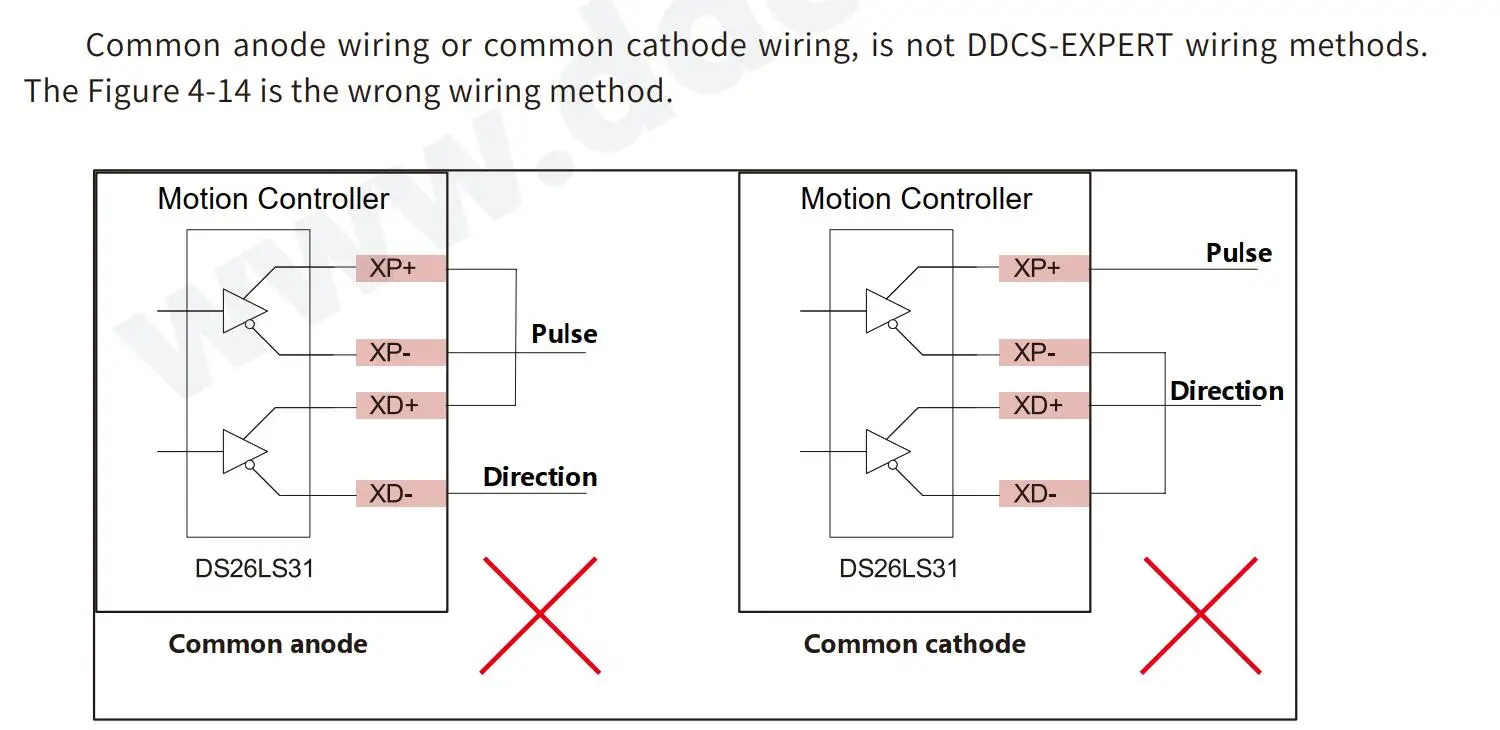

Шаг/Сервоуправление выход, мы используем дифференциальный импульсный и направленный Метод вывода
Как показано на рис. 1-12. 1 МГц на ось. Есть 3 или 4 или 5 осей.
На рис. 1-12 оси X представлены в качестве примера: Y, Z, A и B-те же методы проводки.
Импульсное и направленное выходное напряжение сигнала ± 5 В

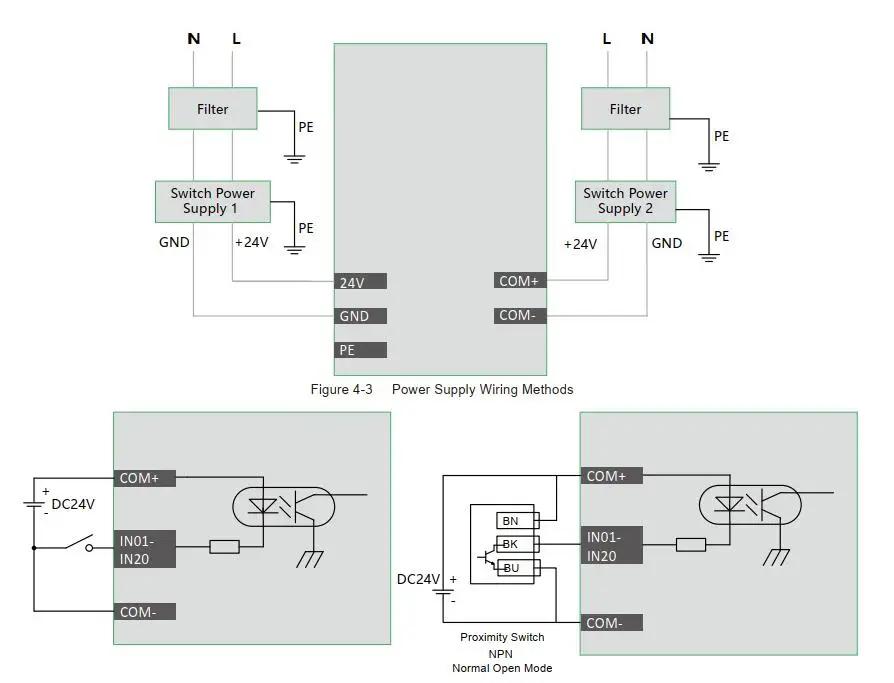

Проводка входного сигнала:

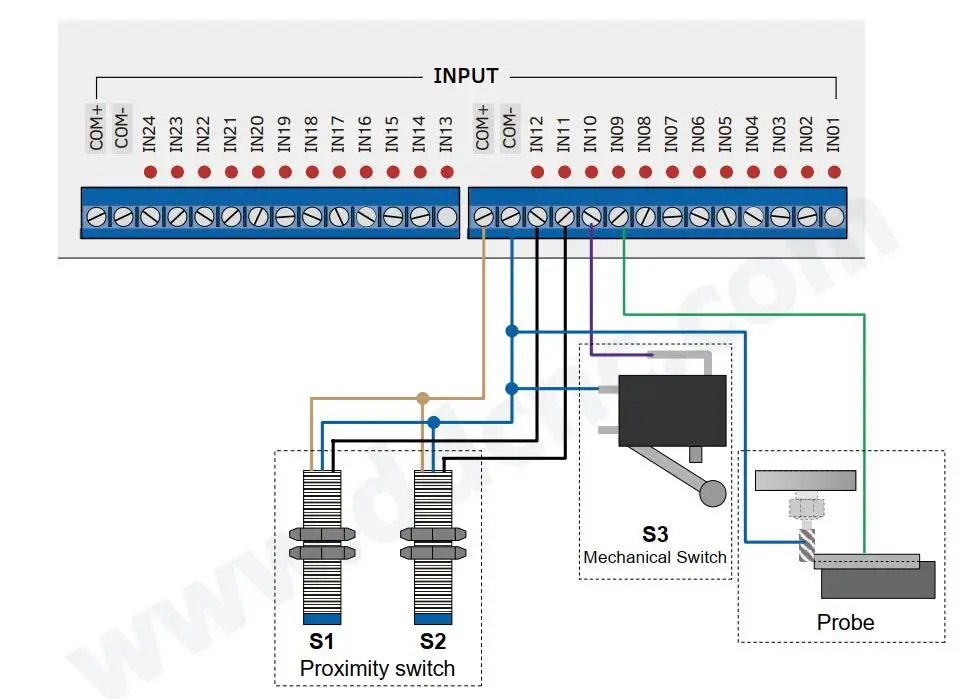

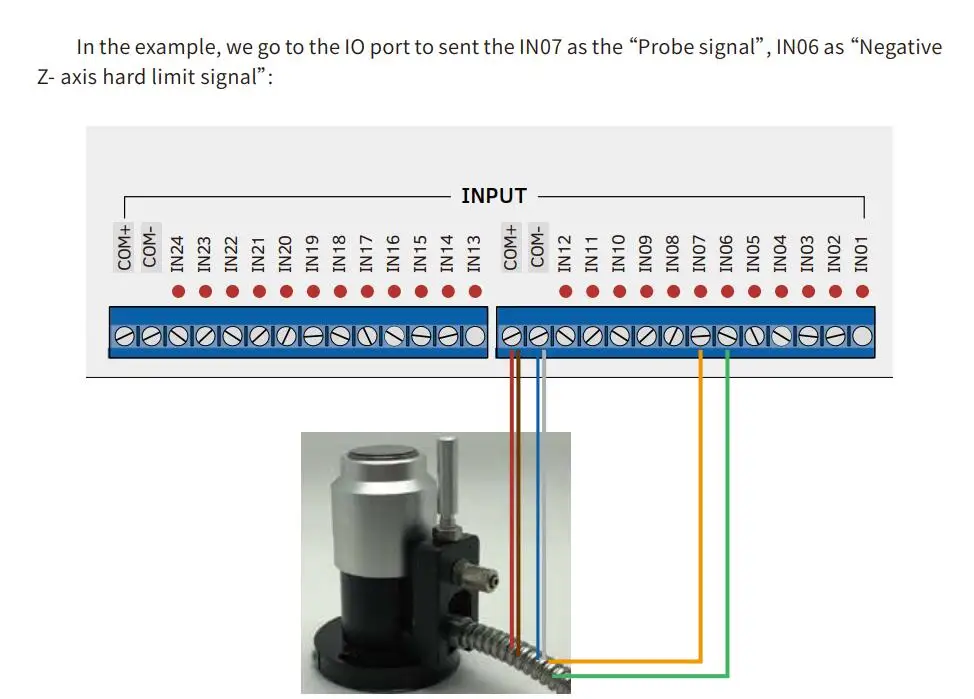

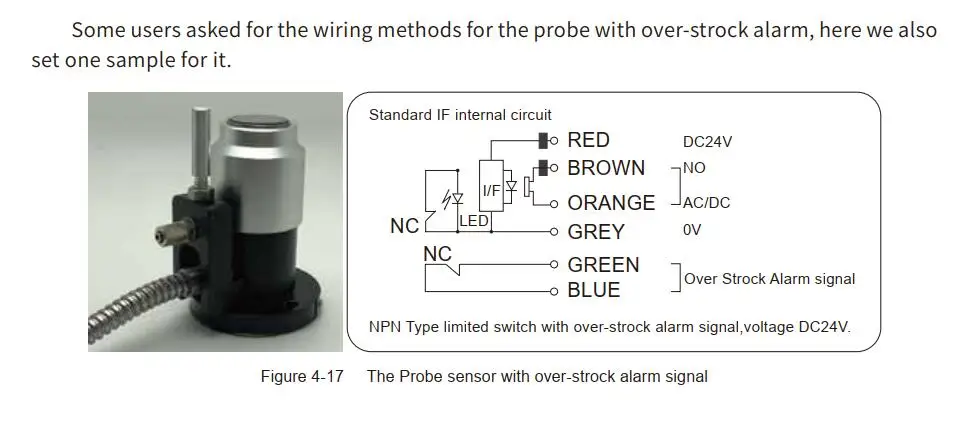

Входные и выходные данные M350 являются пользовательскими портами IO, в нашем образе мы установили IN12,
IN11 и IN10 используются в качестве входных портов с ограничителем оси, и мы установили IN09 на «зонд»
Выходной порт.
Обратите внимание, что Тип Концевого переключателя должен быть NPN нормально открытым, а диапазон напряжения
24VDC

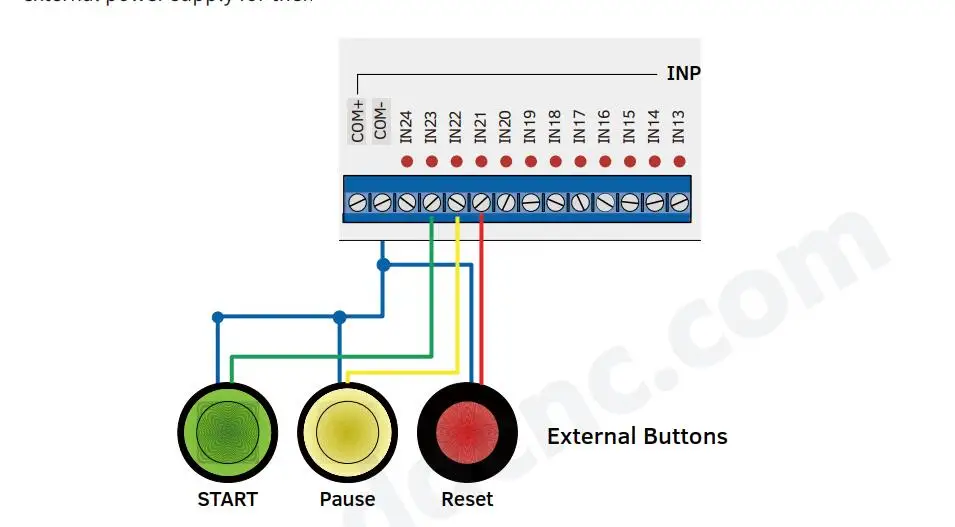

Входные и выходные данные M350 являются пользовательскими портами IO, в нашем образе мы уже установили IN23
Как входной порт «внешний старт», IN22 как входной порт «внешняя пауза» и IN21 как входной порт «внешняя остановка».
Пожалуйста, выберите внешние кнопки, которые являются 24VDC входом источника питания. Тогда не нужно
Внешний источник питания для них

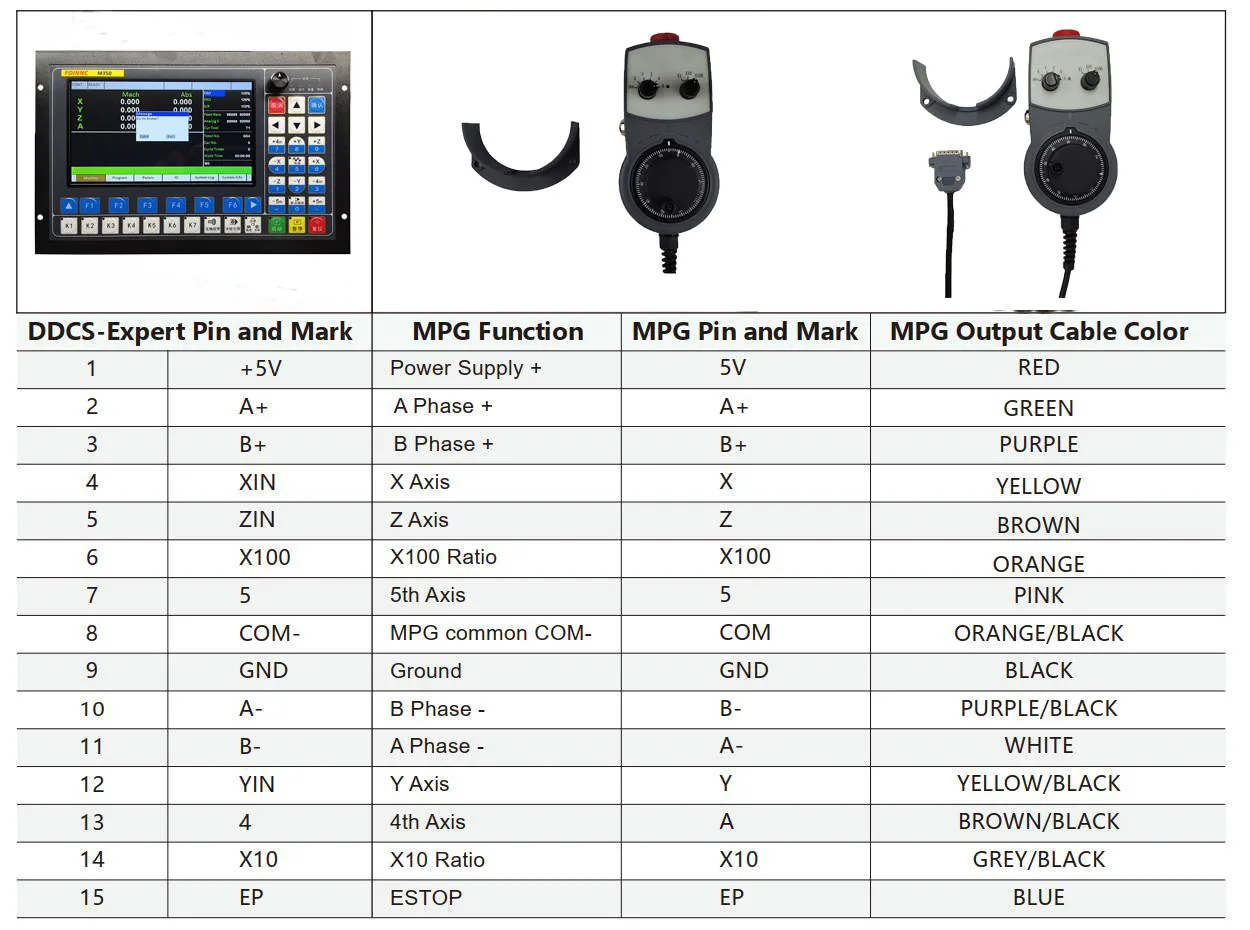

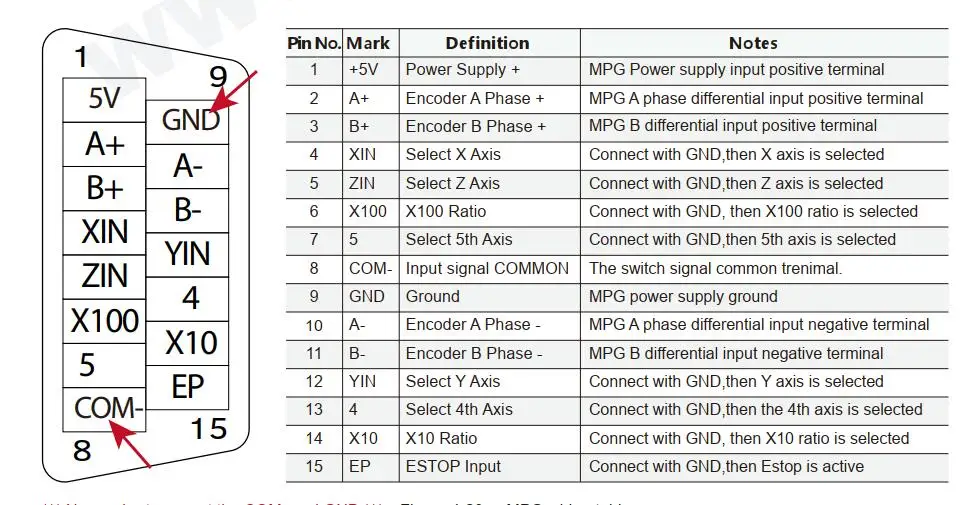

MPG проводка:

Важно:
1) общий терминал всех входных сигналов COM-вместо GND; Не используйте GND короткого замыкания и
COM-;
2) MPG должен питаться через порт питания IO (COM + / COM-), в противном случае MPG не может работать;
3) из-за ограничения pin, если X10 и X100 не выбраны, система должна только выбрать X1
По умолчанию.
4) Используйте MPG, а затем нажмите кнопку «пробная резка», систему можно изменить на режим «Руководство колеса».
Ботинок) может быть активным

Для удобства пользователей, мы припаиваем MPG кабель к PIN15
Для штепсельной вилки мужского интерфейса пользователю нужно только вставить вилку MPG в интерфейс MPG M350.

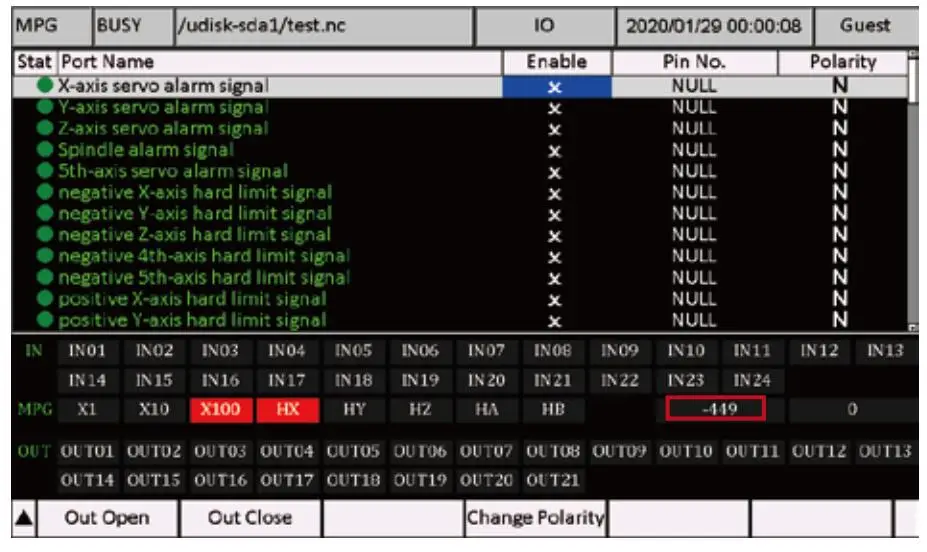

После того, как проводка завершена, мы можем проверить, правильно ли проводка MPG на странице IO.
Блоки X100 и X поворачиваются красным, что означает ось X и
Выберите соотношение X100; -499 означает, что колесо вращается против часовой стрелки; 922
Указывает, что колесо вращается по часовой стрелке; -499 или 922 не является фактическим расстоянием,
Это средство поворота. + Или-означает направление, так что этот путь прост
Проверьте проводку MPG
