Компьютерный модуль IO Плата с функцией PoE, композитная Breakout плата для разработки с Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L

Обзор

Плата PoE Compute Module-это плата разработки, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. С функцией PoE (Power over Ethernet) и универсальными встроенными периферийными интерфейсами, он подходит для оценки вычислительного модуля Raspberry Pi, также является идеальным выбором для конечных продуктов.

Особенности

• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• 10/100 м авто-Согласование Ethernet порт, с поддержкой PoE
• 4 usb-порта, позволяет подключать больше usb-устройств
• 2x CSI интерфейсы камеры
• Встроенные интерфейсы HDMI / DSI для подключения дисплеев
• Встроенный USB в UART, для последовательной отладки
• Интерфейс охлаждающего вентилятора, автоматическое включение питания или управление IO pins
• Принимает изолированные SMPS (импульсный режим питания)

Технические характеристики

• Источник питания: порт micro USB/порт Ethernet PoE
• Вход питания PoE: 37V ~ 57V DC in
• Выходная мощность PoE: 5 В 2.5A Выход постоянного тока
• Сетевой стандарт: стандарт 802.3af PoE
• Размеры: 114 мм × 84,4 мм
• Размер монтажного отверстия: 3,2 мм

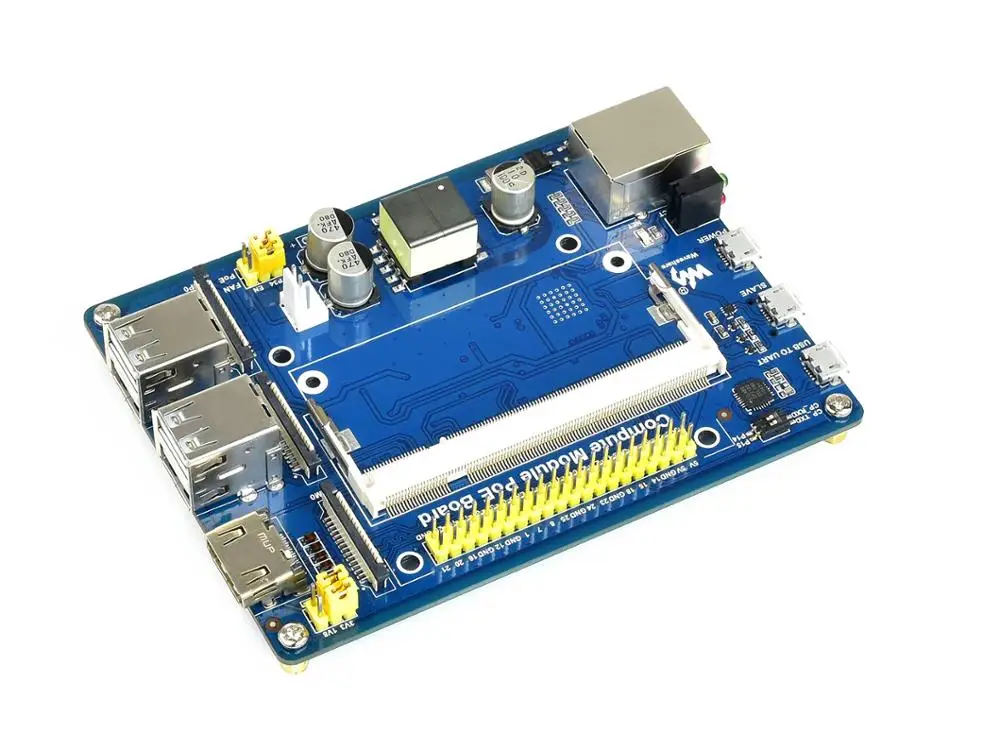

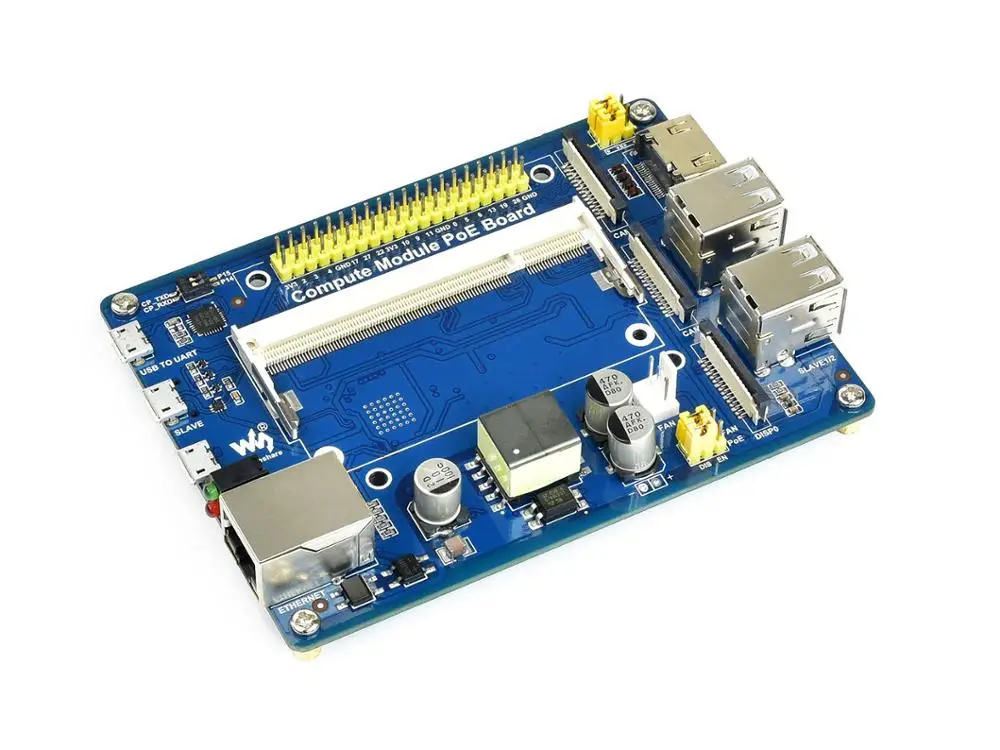

Что на борту

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)
2. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
3. Порт Ethernet с поддержкой PoE:10/100 м Автоматическое согласование, для подключения маршрутизатора или переключателя с функцией PoE
4. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD
5. Usb-порты:4 usb-порта для подключения usb-устройств
6. Интерфейс CSI:2x CSI порты камеры, для подключения Raspberry Pi камеры
7. Порт HDMI
8. Интерфейс USB в UART:Для последовательной отладки
9. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3/3 +
10. Порт питания:5В 2.5A

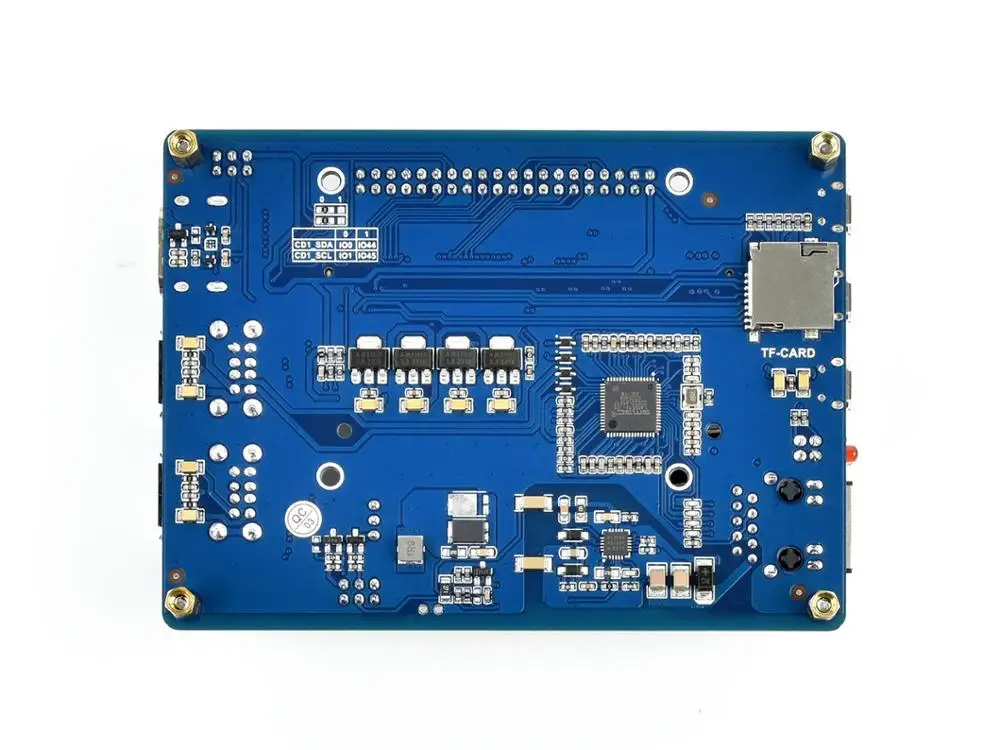

11. Слот для карты TF (нижняя сторона):Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант
12. Интерфейс охлаждающего вентилятора
13. LAN9514 (нижняя сторона):Полностью интегрированный usb-хаб и 10/100 м Ethernet-контроллер
14. Si3404 PoE чип управления питанием (нижняя сторона)
15. CP2102 USB в UART конвертер
16. Трансформатор питания EP13 PoE
17. Оптический Изолятор
18. Два светодиодный индикатора:
    Красный: Raspberry Pi индикатор питания
    Зеленый: индикатор рабочего состояния Raspberry Pi
19. Сетевой индикатор
20. Мостовой выпрямитель
21. VGx power config jumper:Настройте уровень ввода/вывода
22. UART output config:
    Слева: Подключите Серийный порт CP2102 и Серийный порт Raspberry Pi
    Справа: отсоедините последовательный порт CP2102 и Серийный порт Raspberry Pi
23. Конфигурация охлаждающего вентилятора:
    P34: вентилятор управляется программой через P34 pin
    RU: вентилятор напрямую питается от источника питания 5 В
24. PoE config:
    DIS: отключение PoE
    EN: включить PoE
25. Измерительные колодки напряжения PoE

Пример

Примечание: вычислительный модуль на фото не входит в комплект.

Размеры

Посылка

Вес:0,082 кг

1. Компьютерный Модуль PoE плата x1
