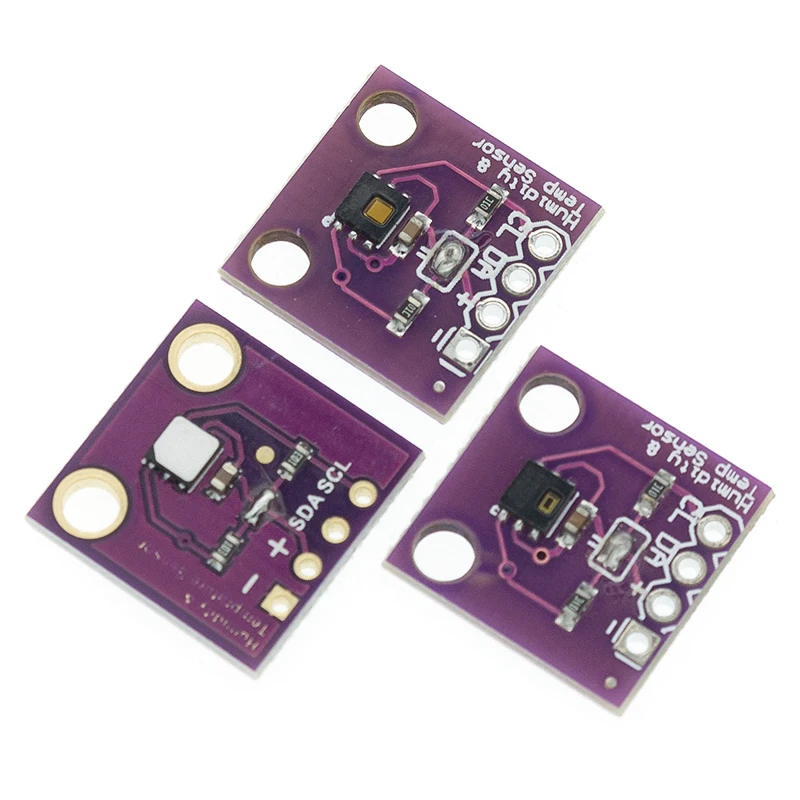

10 шт. HDC1080 Si7021 SHT20 промышленный высокоточный датчик влажности с интерфейсом I2C

10 шт. HDC1080 Si7021 SHT20 промышленный высокоточный датчик влажности с интерфейсом I2C

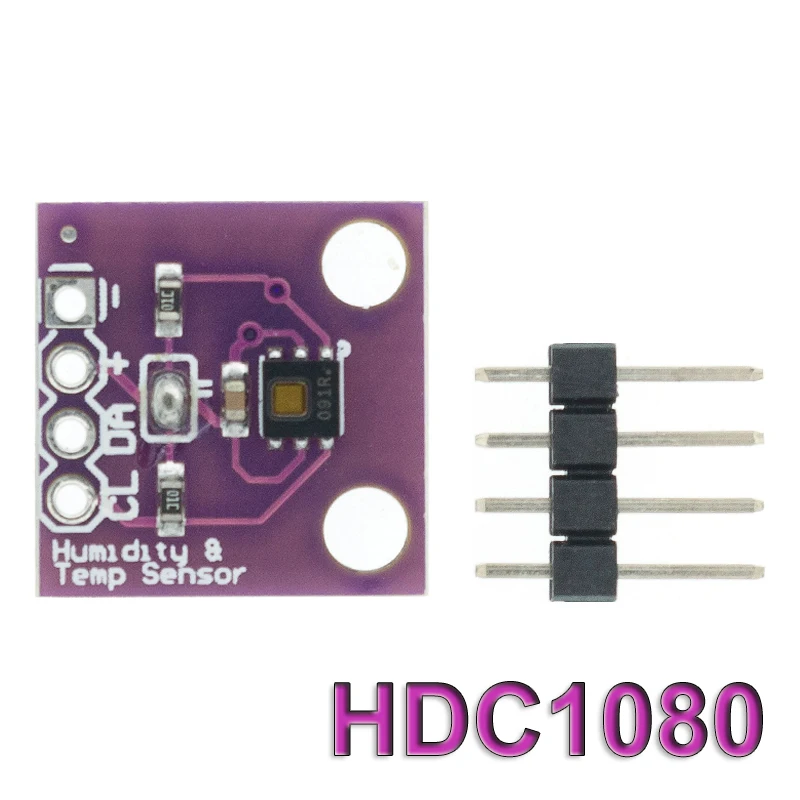

Описание:Основной чип GY-213V-HDC1080 (можно использовать чип SHT21 HTU21D SI7021 для того же датчика)Этот цифровой датчик влажности I2C является довольно точной и умной альтернативой гораздо более простому датчику влажности и температуры-SHT15 Breakout имеет типичную точность ± 4% с рабочим диапазоном, который оптимизирован от 10% до 80% относительной влажности. Операция вне этого диапазона все еще возможна-только точность может немного упасть. Температура выход имеет характерный точность ± 0,2 °C диапазоне температур от-20 ~ 85 °C.Чип датчика HDC1080 имеет 2 адреса-Выберите контакты, так что вы можете иметь до 4 общих на одной шине I2C. Это также 3-5 в мощность и логическая безопасность, так что вам не нужно никаких уровней шипов или регуляторов для использования с микроконтроллером 5 В или 3 В.Пожалуйста, обратите внимание: TI указал, что существует 'настраиваемый' эффект для влажности и что вам нужно будет повторно увлажнить датчик, как только вы его получите. Чтобы увлажнить его, поместите его в место с 85% влажности в течение 24 часов или 60% влажности в течение 10 дней.HDC1080-это цифровой датчик влажности со встроенным датчиком температуры, который обеспечивает отличную точность измерения при очень низкой мощности. HDC1080 работает в широком диапазоне поставок, и является низкой ценой, низкой мощностью альтернатива конкурентным решениям в широком диапазоне общих приложений. Датчики влажности и температуры откалиброваны фабрикой.Особенности:Точность относительной влажности ± 2% (типичная)Температура точность ± 0,2 °C (обычная)Отличная стабильность при высокой влажностиРазрешение 14 бит измеренияТок режима сна 100 наКонтакты питания:Вин-это штырь питания. В отличие от многих датчиков, этот чип может питаться от 3-5 в постоянного тока, поэтому на плате нет регулятора напряжения. Просто включите плату с той же мощностью, что и логический уровень вашего микроконтроллера-например, для 5 В micro, как Arduino, используйте 5 В. Для 3V Процессор ARM, Стабильная и надежная работа использовать 3VGND-общая площадка для мощности и логикиЛогические контакты I2C:SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line. 3-5V logic OKSDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных. 3-5V logic OKДополнительные контакты:Это булавки, к которым вам не нужно подключаться, если вы не хотите!RDY-это штырь прерывания/считывания от HDC100x. Чип имеет некоторую возможность «оповещать» вас, когда данные будут готовы к считыванию с датчика. Мы не используем этот штифт в нашей библиотеки, но он доступен, если он вам нужен! Это открытый коллектор, поэтому вам нужно использовать выдвижной резистор, если вы хотите прочитать сигнал от этого штыря.A0 A1-это адрес, выбранный контактами. Так как вы можете иметь только одно устройство с указанным адресом на шине i2c, должен быть способ настроить адрес, если вы хотите поместить более одного HDC100X на общей шине i2c. Контакты A0/A1 устанавливают Нижние 2 бит адреса i2c. На плате есть выдвижные резисторы, поэтому подключите их к Vin, чтобы установить Биты на «1». Они читаются при включении питания, поэтому отключение питания и повторное включение для сброса адреса

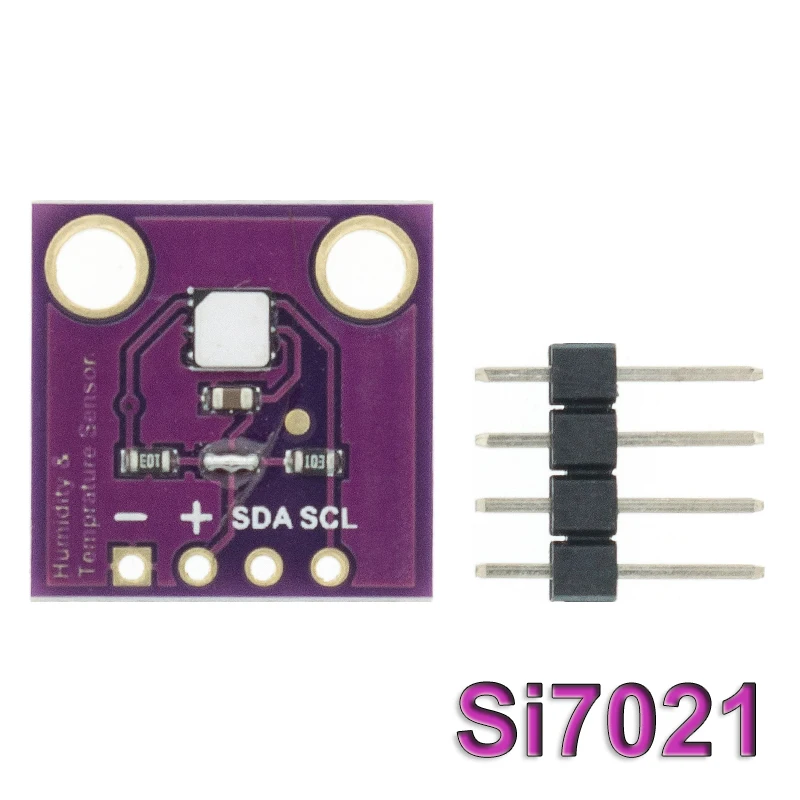

Si7021 датчик влажности и температуры

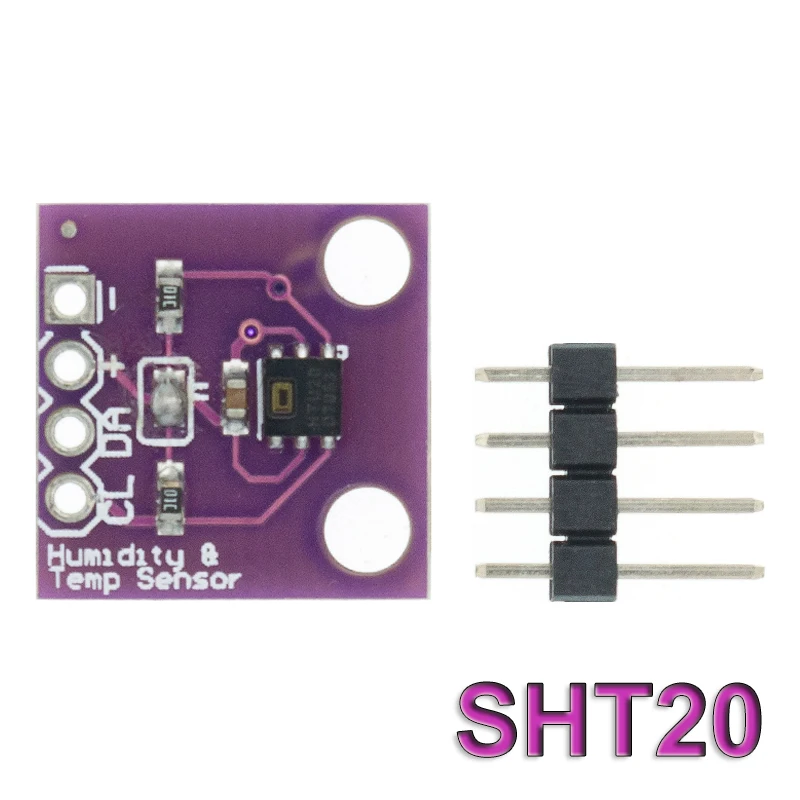

SHT20 модуль датчика температуры и влажности
