Во-вторых, Инновационная функция модуля:

1) самый маленький размер в отрасли. 6,2 см * 5 см, вы можете обратиться к монета 1 цента.

2) Хорошая теплоотдача, как спереди, так и сзади имеет теплоотдачу.

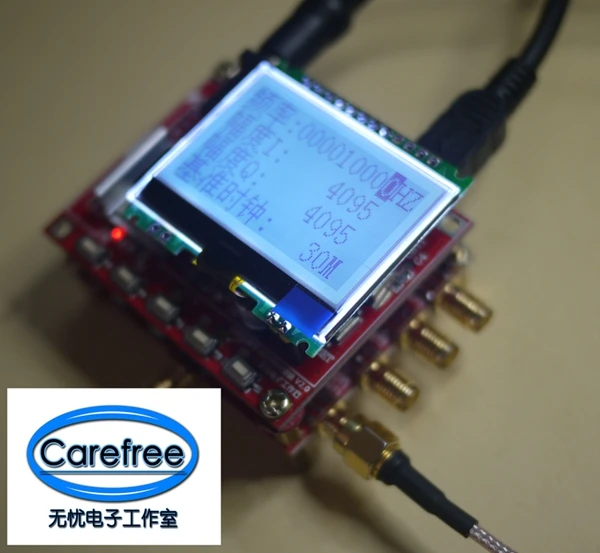

3) с 12864 жидкокристаллическим дисплеем, Ad9854 может быть установлен нажатием кнопки.

4) микрокомпьютер с одним чипом STC и ядро управления 51 принимаются, и программа легко понять.

Во втором развитии.

5) резервный usb-интерфейс для пользователей, который может использоваться как STC Uploader.

6) четырехполосный выход с фильтром

7)3A линейный регулятор напряжения IC, который отвечает большим требованиям к энергопотреблению Ad9854.

III. Описание модуля:

Модуль состоит из STC однокристального Управление доска и Ad9854asq Сигнальная плата, которые подключены через 24-Якорный штифт механизм. Блок питания системы находится на панели управления микрокомпьютера с одним чипом, чтобы уменьшить помехи на сигнал DDS. Два модуля можно не только зафиксировать вместе через шестигранные медные колонны, но и зафиксировать отдельно, что является простым и удобным.

Плата управления микрокомпьютером V типа с одним чипом, с помощью микрокомпьютера с одним чипом Stc15l2k60s2, загрузка программы через последовательный порт USB, программа разработана с использованием C51. Это легко понять.

Модуль выбирает модель чипа DDS как Ad9854asq, а самые высокие системные часы-300 МГц, которые выводят 2 канала МГц ортогональных сигналов и 1 канал одинаковой частоты квадратных волновых сигналов.

Аппаратное обеспечение модуля может реализовывать все функции Ad9854 (Модуляция и развертка должны разрабатывать свои собственные программы, программа доставки по умолчанию-это точечный Частотный режим, недавно разработанная материнская плата STM поддерживает все режимы), Краткое введение выглядит следующим образом:

1: одночастотный режим вывода 2 пары ортогональных сигналов

2:4 выход модуляции сигнала FSK

3:4 выход модуляции сигнала Ask

4:4 выход модуляции сигнала BPSK

5:4 выход сигнала Chirp, программируемый диапазон частотной развертки

6:1 канальный сигнал квадратной волны

На основе официальных данных Adi схема модуля была изменена во многих аспектах, таких как Электромагнитная совместимость, электромагнитные помехи и гуманизация. Детали следующие:

1) двойной источник питания: аналоговый источник питания и цифровой источник питания поставляются отдельно, а магнитные бусины используются вместе для уменьшения помех аналоговых сигналов на цифровых схемах, который имеет очевидный эффект в высокочастотных цепях.

2) гибкий Управление: модуль не оснащен любого процессора, но соединяет все Управление линии до 2,54 мм вкладыш двухрядного штифтами; С одной стороны, пользователи могут выбрать подходящий процессор по желанию; С другой стороны, сам модуль является высокочастотным источником сигнала, Процессор будет подвержен сильным электромагнитным помехам.

3) Гибкий триггер: модуль FSK и OSK триггерные сигнальные линии не только подключаются к контакту и срабатывают процессором

4) Гибкость выхода квадратной волны: два входных разъема компаратора внутри модуля могут выбрать Iout1 и Iout2 из 4-битного дип-переключателя, который может выводить квадратную волну с циклом работы 50% или квадратную волну с регулируемым циклом работы.

5) проблема рассеивания тепла: проблема нагрева Ad9854asq относительно заметна, что также является общей проблемой высокочастотных генераторов сигналов; Модуль принимает эффективные меры рассеивания тепла в конструкции печатной платы, затем сотрудничайте с теплоотводом, чтобы решить проблему рассеивания тепла чипом.

6) функция передачи данных через USB: Ch340 чип используется для реализации функции передачи данных через USB. Функция Ad9854 может управляться верхним компьютером, а жидкий кристалл Lcd12864 также может отображаться.

Информация о доставке и список:

1. Предоставьте схему схемы одиночной микрокомпьютерной панели управления (PDF файл)

2. Предоставьте схему схемы сигнальной платы DDS (файл PDF)

3. Предоставьте код C51project и создайте среду Keil4

4, включая панель управления + LCD + Ad9854 минимальная системная плата

IV. Физическая схема и схема частичной формы волны

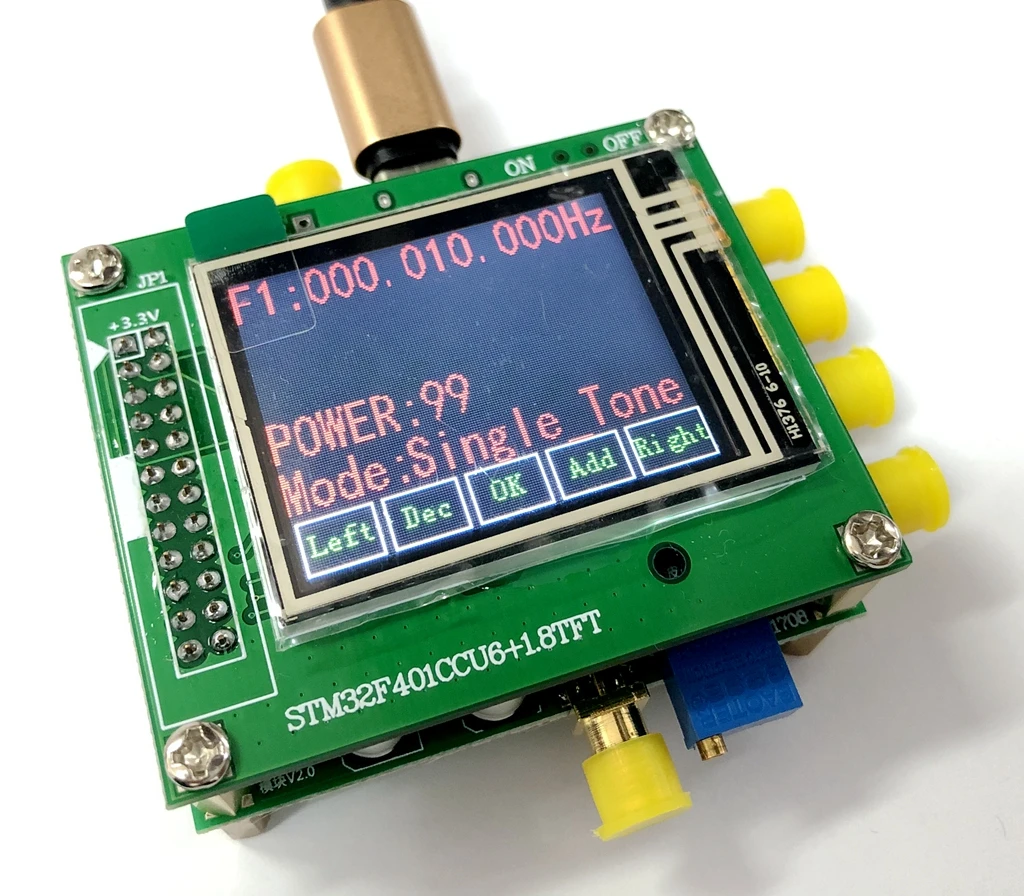

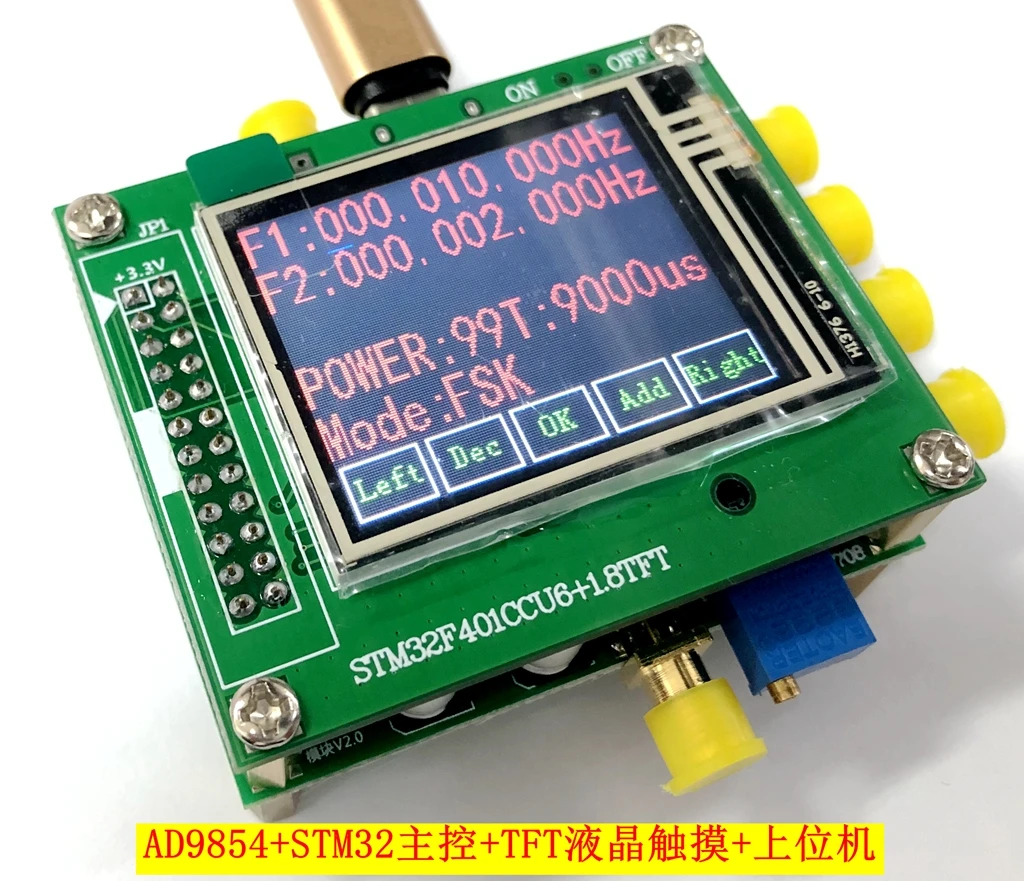

1,Ad9854 основная плата + STM + TFT Touch + верхний компьютер

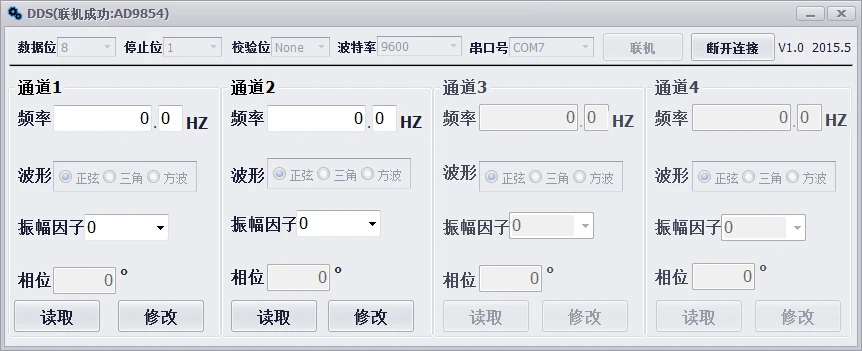

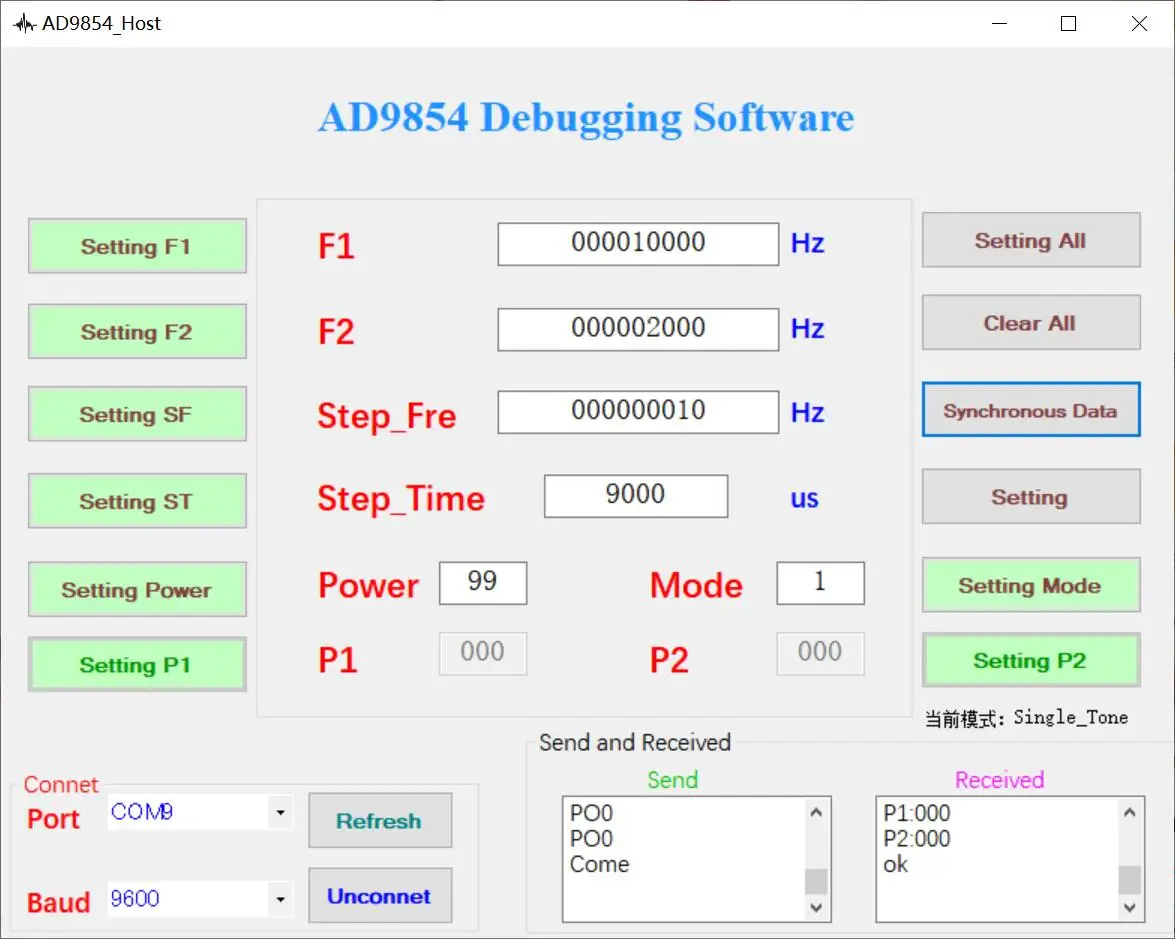

Верхнее компьютерное программное обеспечение поддерживает несколько схем модуляции

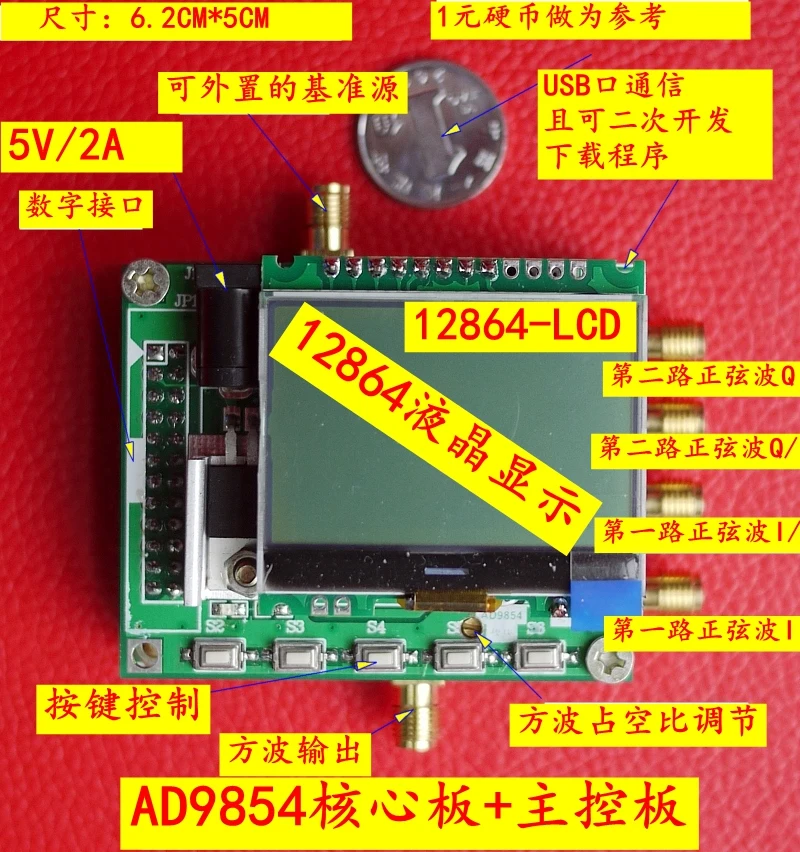

2,Ad9854 основная плата + STC однокристальная микрокомпьютерная основная панель управления

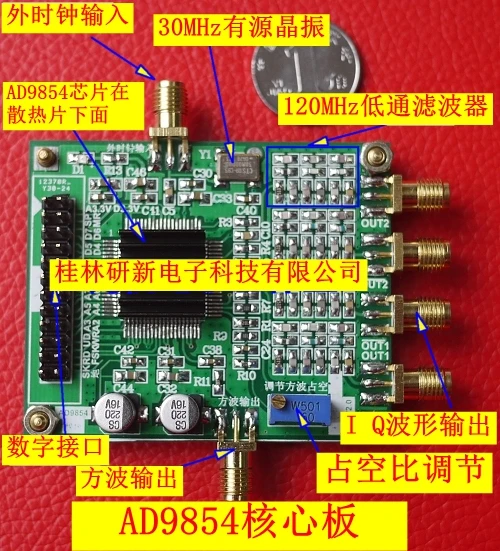

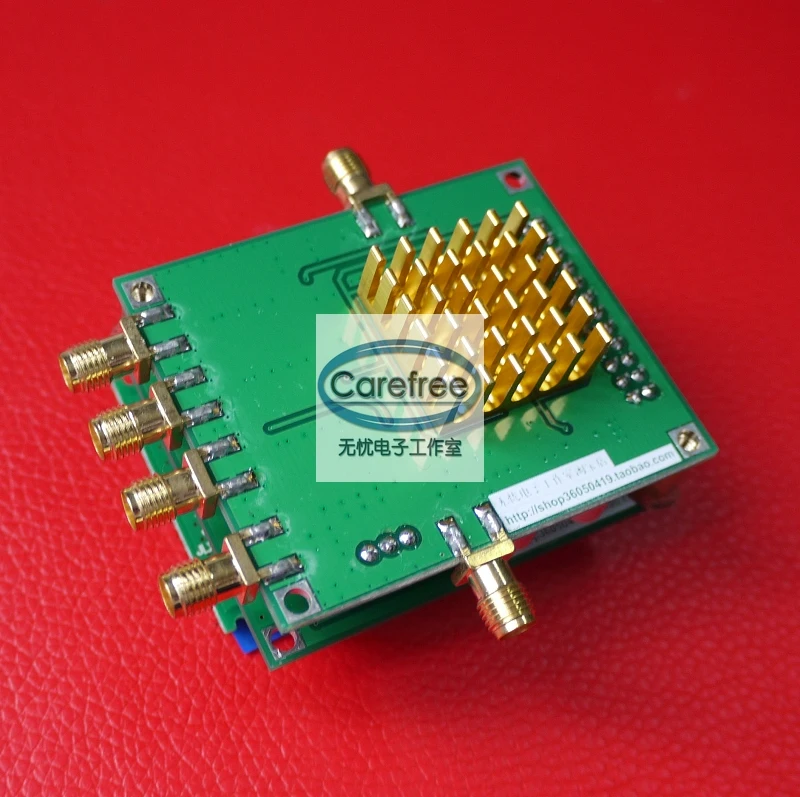

3. Отдельная основная плата Ad9854

4. Супер тепловыделение позади

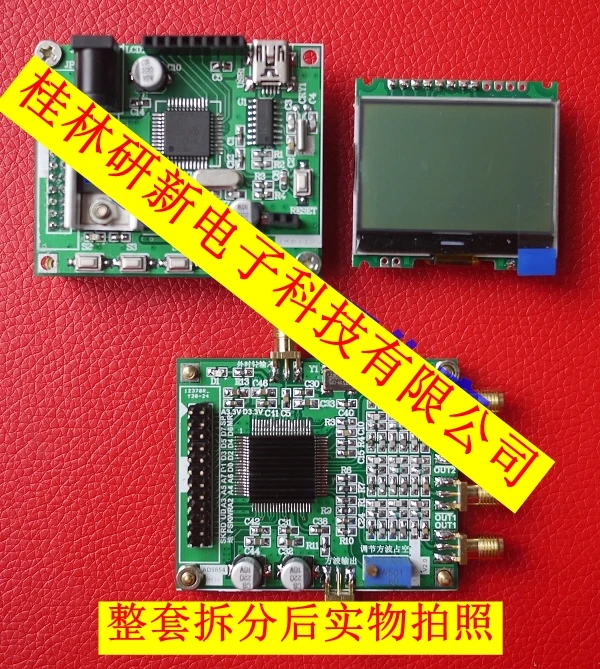

5. Изображение после разделения основного модуля управления STC:

6. Физическая фотография верхнего компьютера (STC однокристальный микрокомпьютер)

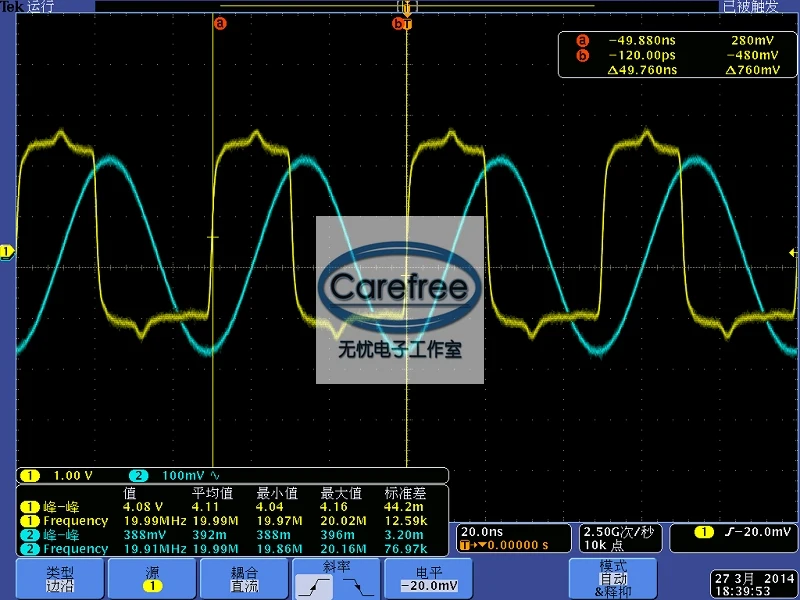

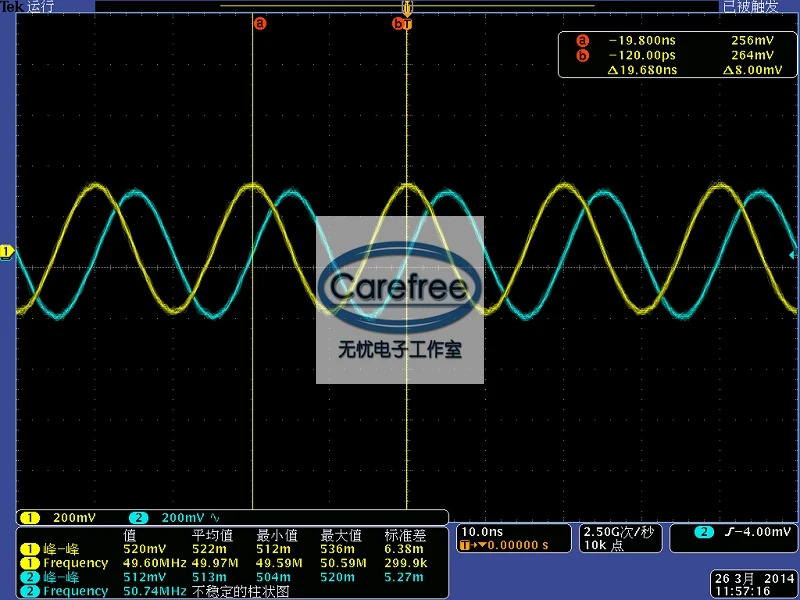

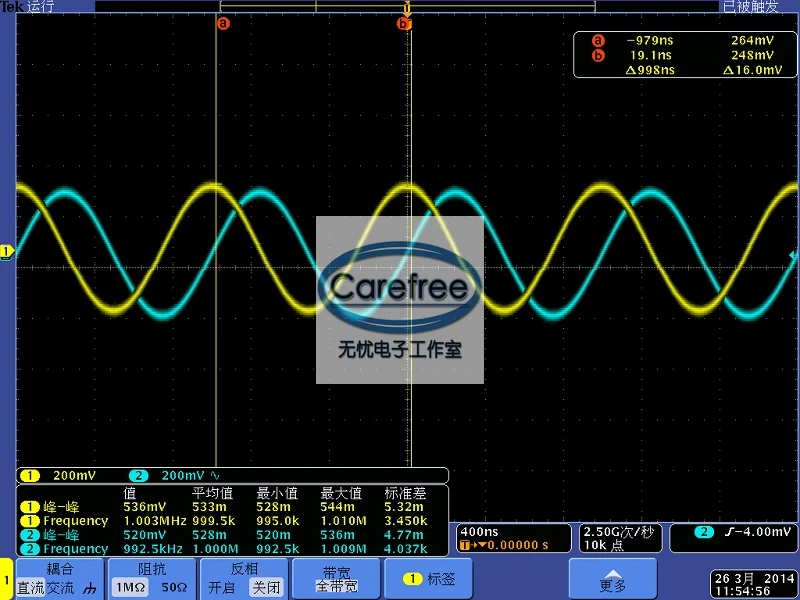

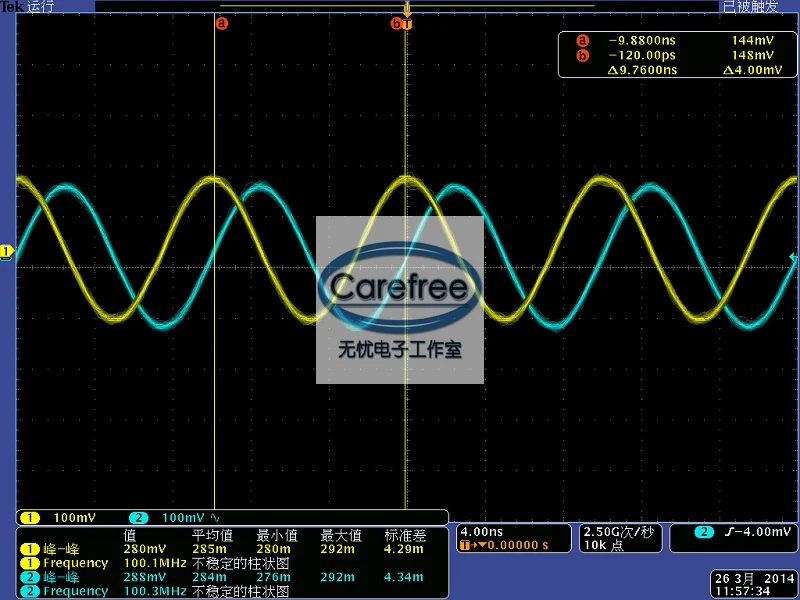

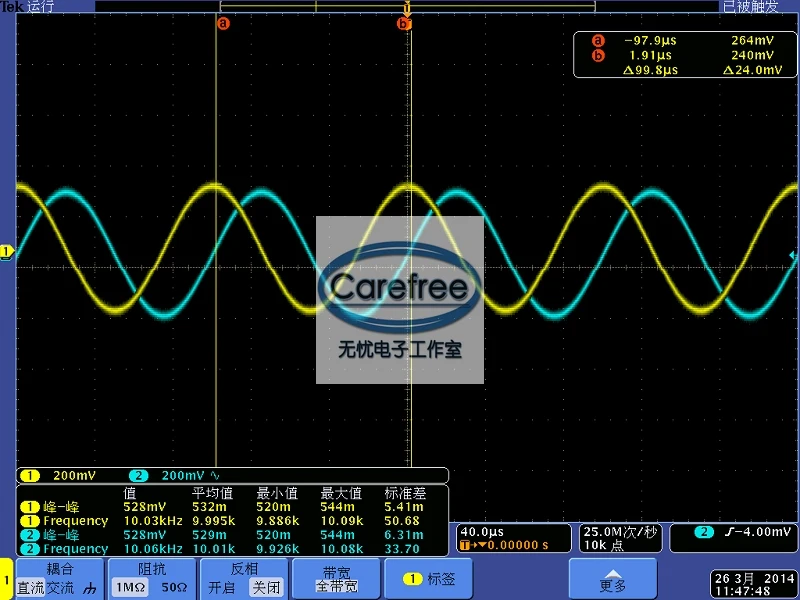

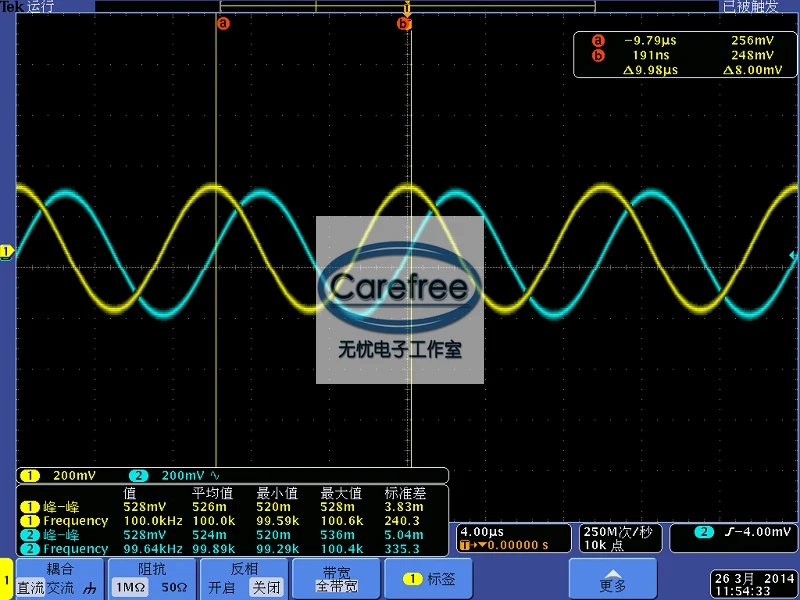

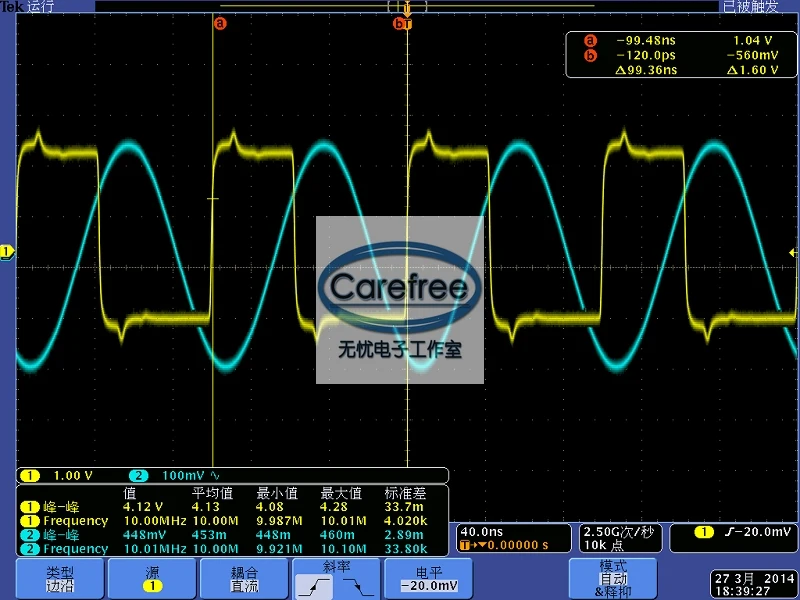

7. Измеренное состояние формы волны

Результаты измерения осциллографа 500 м Tek Dpo4054 схема измерения Ad9854
