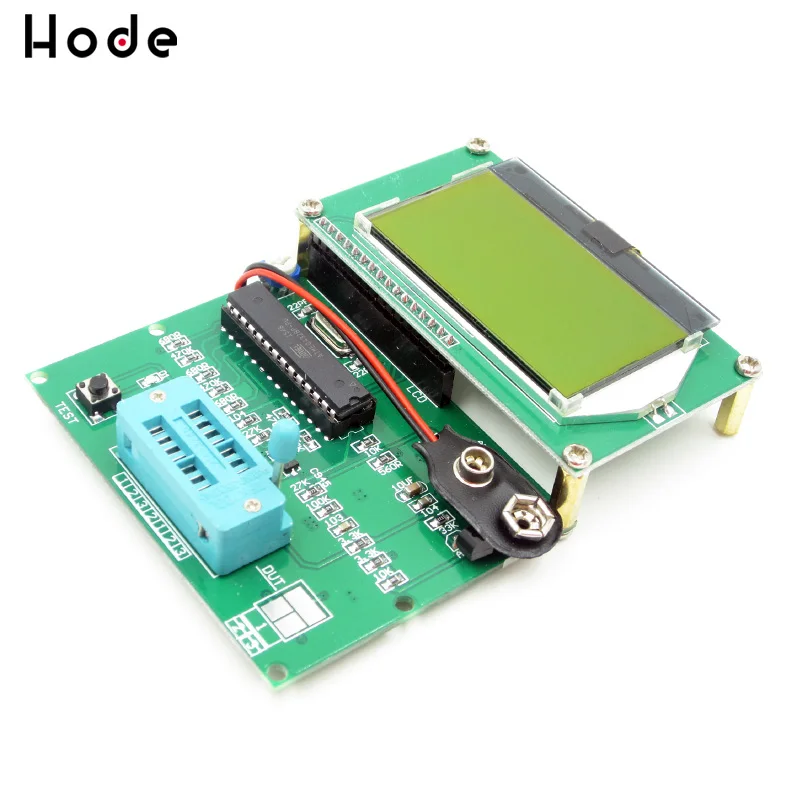

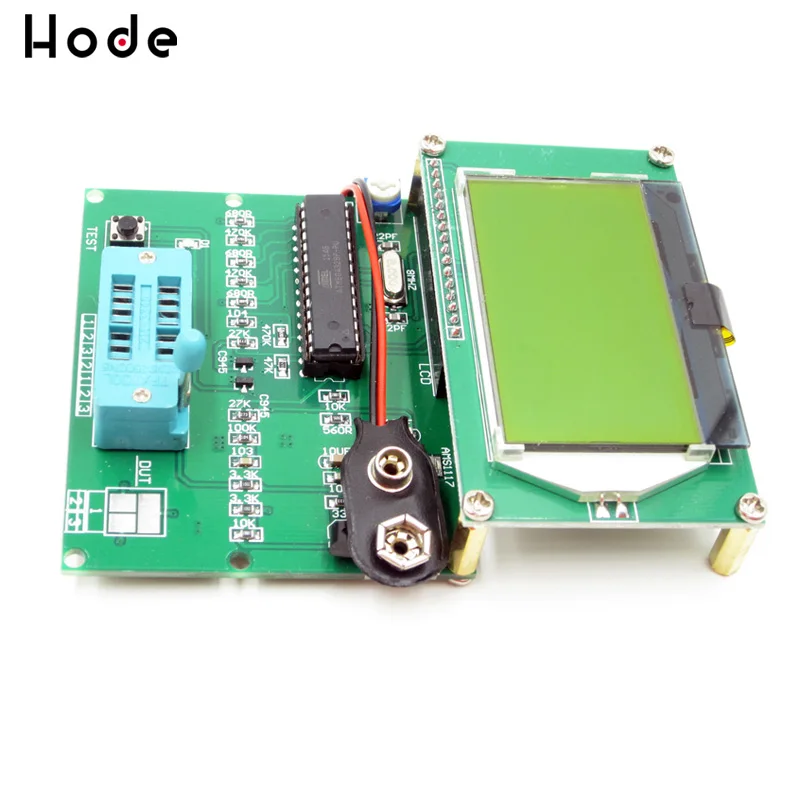

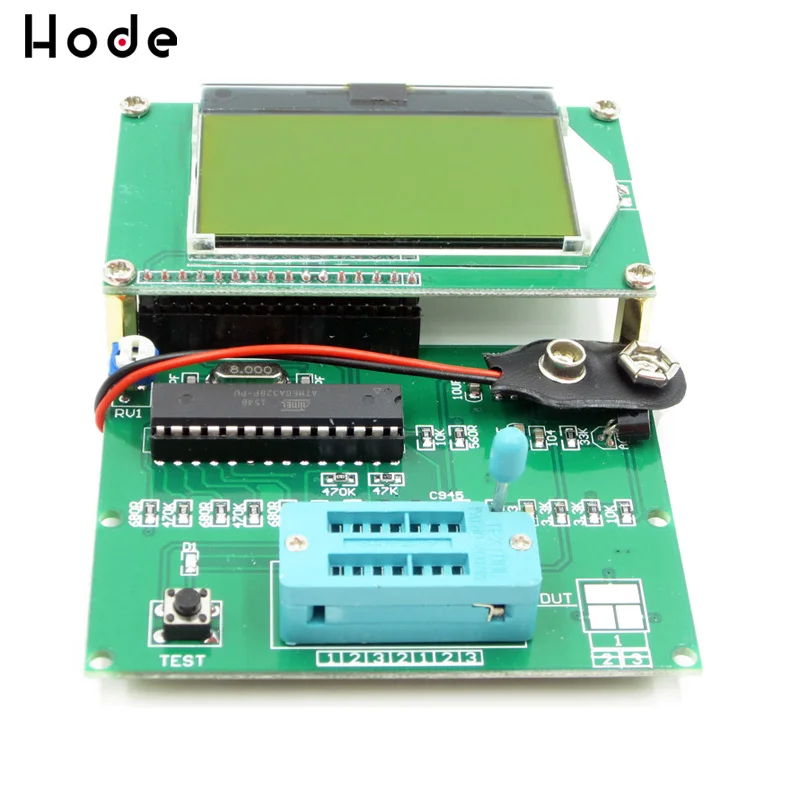

GM328 тестер транзисторов ЖК дисплей|Фарадаметры| |

GM328 тестер транзисторов ЖК дисплей|Фарадаметры| |

Особенности:

I. Обзор

1. Использование последней версии программного обеспечения V1.11 2014 с использованием чипа M328, больше функций, в дополнение к основным функциям, а также расширениям.

2 микроконтроллера используют внешний кристалл 8 МГц, точность измерения лучше.

3. Влияет на точность соответствующего сопротивления с использованием тысячи металлических пленочных резисторов, а остальные один процент также используются Металлические пленочные резисторы.

4. ЖК-дисплей с 12864 ЖК-экраном, который может отображать Измеренные данные и графику.

5 основных чипов dual in-line и с гнездом, идеально подходит для любителей электроники обновить или заменить чип.

6 использует 9V ламинированный аккумулятор.

7 все компоненты сделаны? Высококачественная натуральная кожа. ЖК-экран для низкомощного экрана с подсветкой, ток подсветки около 2 мА, так что после загрузки время имеет подсветку для легкого использования в темноте.

8 Размеры: 80 (Ш) X 105 (высота) X22 (глубина) мм.

9 Вес: около 70 грамм.

Рабочий ток: напряжение 9 В, Стабильный Рабочий ток около 20 мА.
A, основная функция
1 одна кнопка работы, автоматическое выключение.
2. Ток выключения составляет всего около 20 на.
3. Принять 8MH кристалл.
4 может автоматически обнаруживать NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, двойной диод, тиристорный маломощный однонаправленный и двунаправленный Тиристор.
5 Автоматический идентификационный штифт расположение компонентов.
Коэффициент усиления тока и основа 6 измерительный биполярный транзистор-эмиттер пороговое напряжение.
7 может быть чрезвычайно через пороговое напряжение базового эмиттера и высокотоковый коэффициент усиления идентификации транзисторов Дарлингтона.
8 защитных диодов могут обнаруживать биполярные транзисторы и МОП-транзисторы.
9 измерительных MOS FET ворот пороговое напряжение и емкость ворот.
10. Может одновременно измерять два резистора и отображается символ резистора. 4-разрядный ЖК дисплей с десятичная система значение 11 справа. Символ сопротивления отображается с обеих сторон контактного номера. Таким образом, вы можете измерить потенциометр. Если положение стеклоочистителя потенциометра не будет передано на определенную крайность, мы можем различить середину и оба конца штифтов.
11 измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.
12 может измерять емкость. Символ конденсатора отображается на правом дисплее? ? Может быть отображен с десятичным четырьмя значениями. Может измерять емкость разрешения 30pF-100mF 1pF.
13,2 мкФ больше конденсаторов вы можете снять мерки с стоимость эквивалентного последовательного сопротивления ESR. Эти два значения? ? Может быть отображена с десятичная система, разрешение 0,01 Ом.
Два диода 14 могут отображаться в правильном порядке и символе диода, и дает диодное прямое напряжение.
15. Светодиод обнаруживается как диод, более высокое прямое напряжение. Светодиодный модуль распознается как два диода.
16. Обратное напряжение пробоя составляет менее 4,5 V стабилитрон может быть определен.
17 может измерять одну диодную обратную емкость. Если Соединительная база и коллектор биполярного транзистора или эмиттер штифта, или обратный может быть измерен или емкость коллектора соединения эмиттера.
18 с одним измерением можно получить соединение выпрямителя моста.
19 хотя измерительная предельная емкость 25 пФ, но вы можете измеряться измеренной емкостью с известным объемом не менее 25 ПФ конденсатора параллельно, тогда мера приведет к параллельной емкости, полученной путем вычитания

B. Расширения (с помощью выбора меню, и пользователь может захотеть добавить несколько компонентов, подходит для DIY)

1 может измерять частоту 1 Гц-2 МГц. Более 25 кГц разрешение 1 Гц, низкочастотные измерения с использованием цикла, разрешение может перейти к 0,001 MmHz.

2. Можно измерить напряжение постоянного тока ниже 50 В.

3 может производить сигнал квадратной волны 1 Гц-2 МГц.

4 может генерировать ширину импульса с фиксированной частотой, но переменную волну импульса, короткую ширину ключа с шагом 1%, чем дольше ширина ключа с шагом 10%.

5. Может быть активирован индивидуальной емкостью и функциями меню ESR, диапазонами 2UuF-50mF, так как амплитуда измеренного сигнала составляет всего 300 мВ, можно измерить дорогу. (Перевод: из-за того 4-проводной измерения, измерительный провод сопротивления может привести к тому, что к ошибки, в частности, небольшой ESR измерений).

6, добавив поворотный переключатель кодирования, удобный выбор пункта меню.
