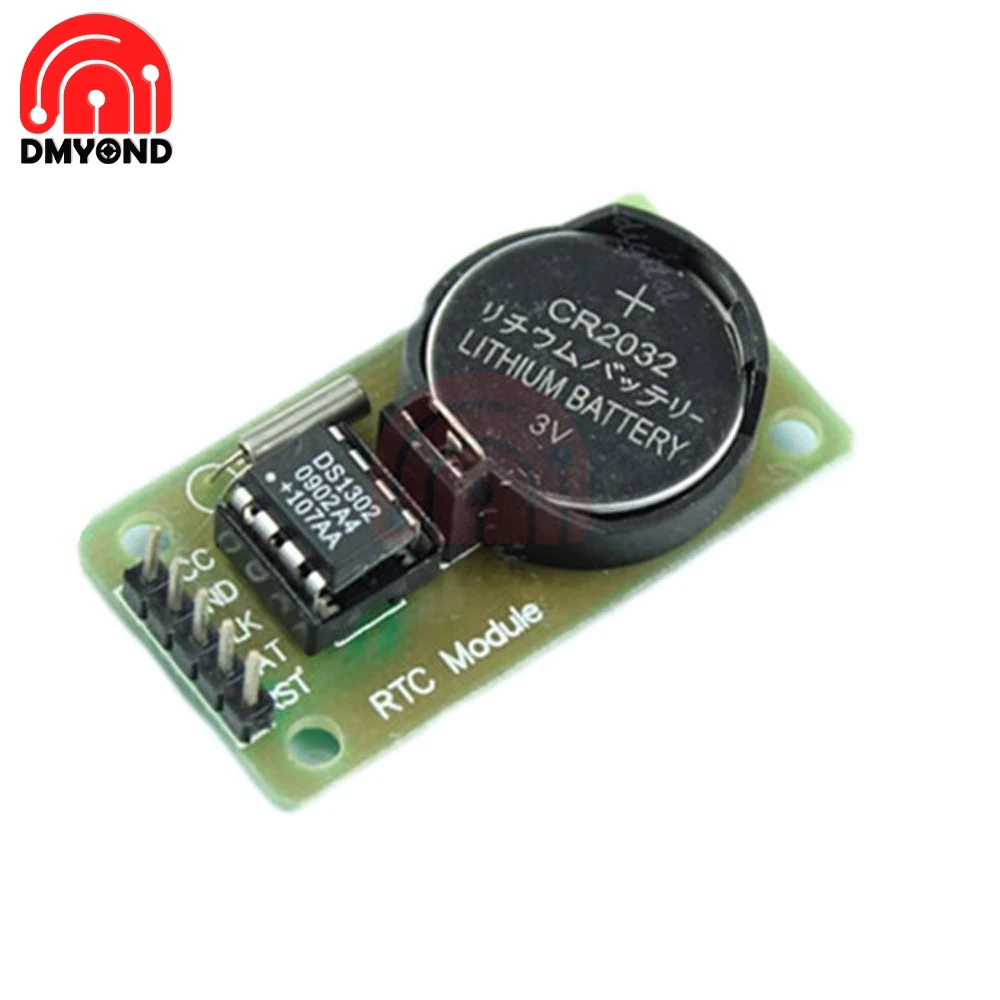

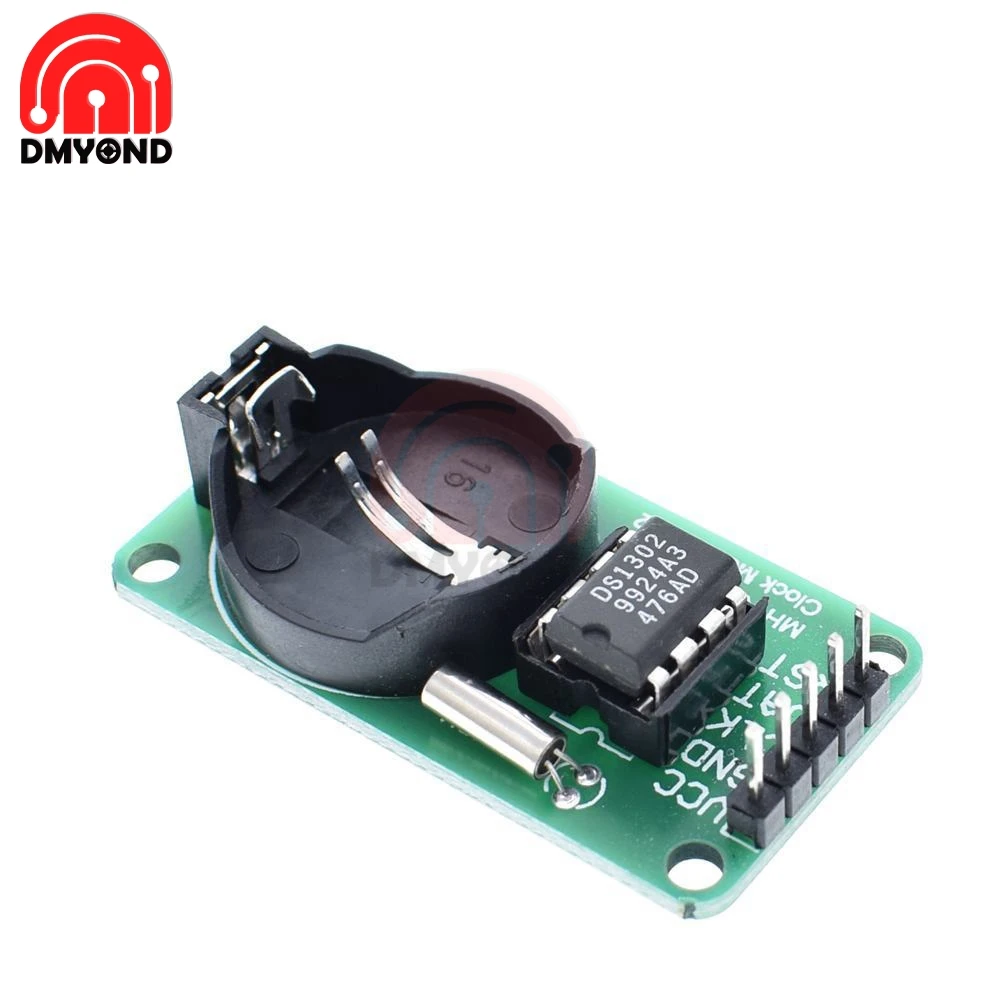

Модуль часов в режиме реального времени DS1302 умный электронный модуль для

DS1302 модуль часов в реальном времени горячая Распродажа умный электронный модуль часов DS1302 в реальном времени для UNO MEGA Development Board Diy Starter

Описание:

DS1302-это чип зарядки часов из Далласа, который содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти для связи с микроконтроллером через простой последовательный интерфейс. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяцы, годы информации, количество дней в месяц и Високосный год количество дней может быть изменено автоматически. Время работы часов может определяться индикацией AM / PM в формате 24 или 12 часов. (1) RST reset (2) I / O data lines (3) SCLK serial clock. (1) RST reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных в байте или до 31 байта группового общения символов. Потребление энергии DS1302 очень низкое для сохранения данных и информации о часах, когда мощность меньше 1 мВт

Особенности:

Часы в режиме реального времени с 2100 могут быть рассчитаны до секунд, минут, часов, дней, недель, месяцев, лет способности, а также високосный год регулировки
31 8-битный временного хранения данных Оперативная память
Режим последовательного ввода/вывода делает вывод меньше
Широкий диапазон рабочего напряжения 2,0 V
Рабочая сила тока 2,0 V, меньше, чем 300nA
Часы чтения/записи или данные RAM, Есть два способа передачи одного байта передачи и многобайтовый режим передачи символов группы
8-pin DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностного монтажа
Простой
3-х проводное интерфейс Совместимость с TTL Vcc = 5V
Дополнительный диапазон промышленной температуры-40 + 85
Двойной источник питания для основного источника питания и резервного питания

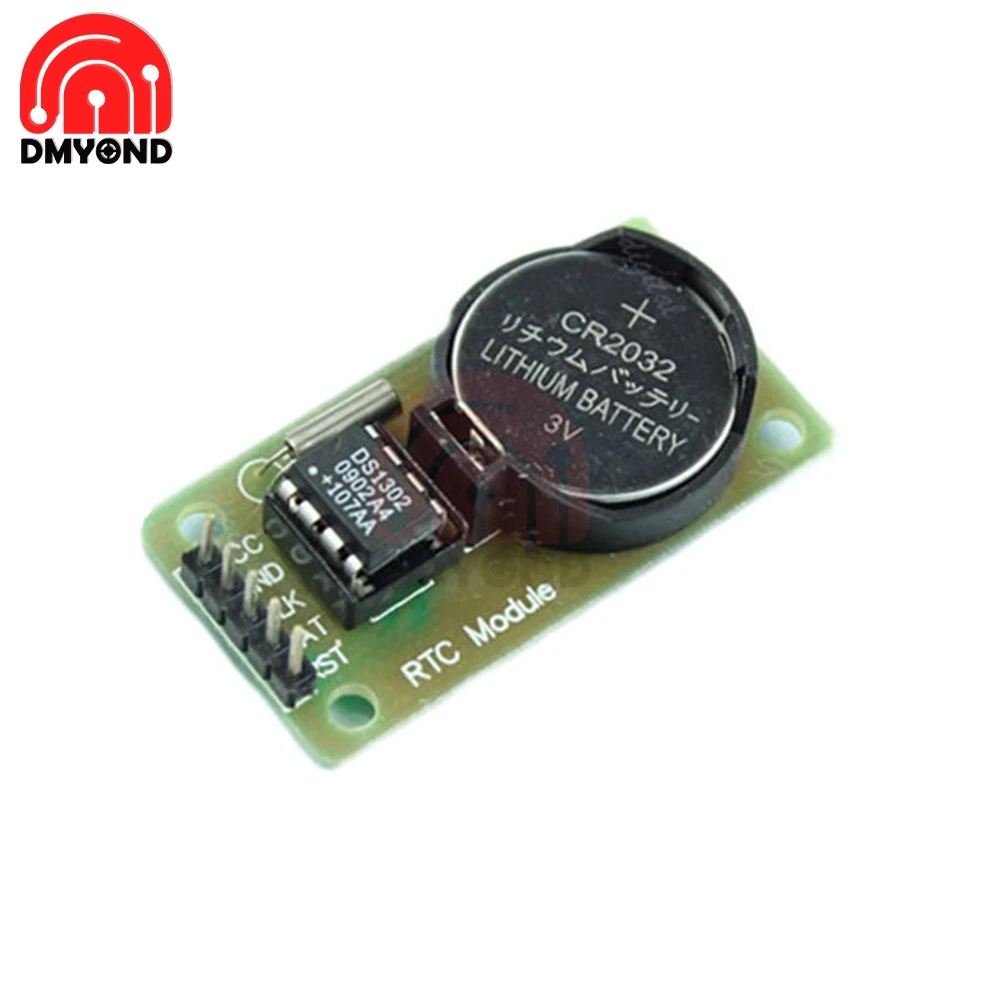

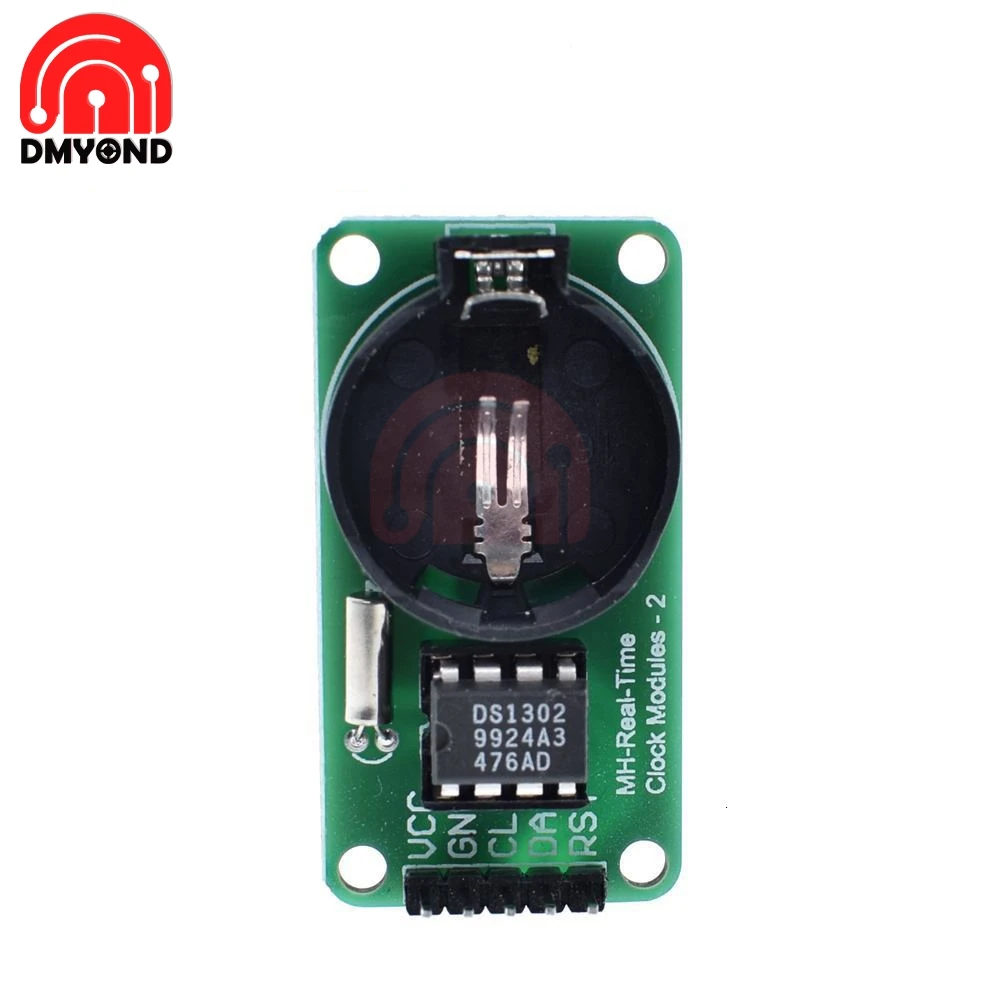

Параметры модуля часов в реальном времени DS1302:

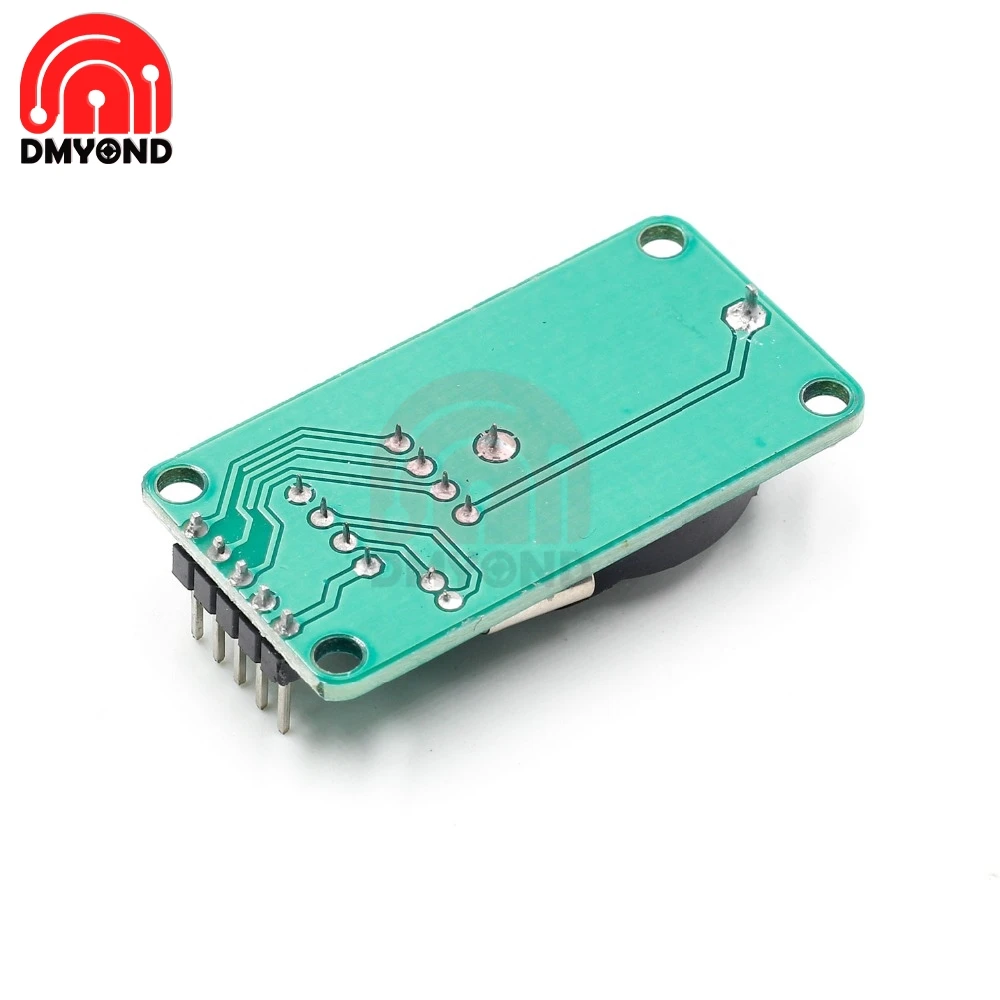

1.PCB для одной панели, размер: 43 мм * 23 мм
2. С 4 отверстия для позиционирования, диаметр 3,1 мм
3. Запасная батарея для аутентичной небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, неперезаряжаемая батарея. Теоретическое время хранения данных более 10 лет!
4. Кристалл 32,768 кГц, японский Импортированный кристалл, соответствующая Емкость 6 пФ, размер 2*6 мм
5.DS1302 8-контактный подключаемого модуля большой чип, чип ниже IC Блок, легко заменить и подключите чип
6. Модуль Рабочее напряжение совместим с 3,3 V / 5V и 5V и 3,3 V однокристальная соединение
7. Рабочая температура: 0 ° --- 70 °

Метод подключения (для предоставления программы в качестве примера, вы можете получить доступ к любому порту IO, изменить определение порта в программе может быть):
VCC → + 5V/3,3 V
GND → GND
CLK → P02
DAT → P01
RST → P00
