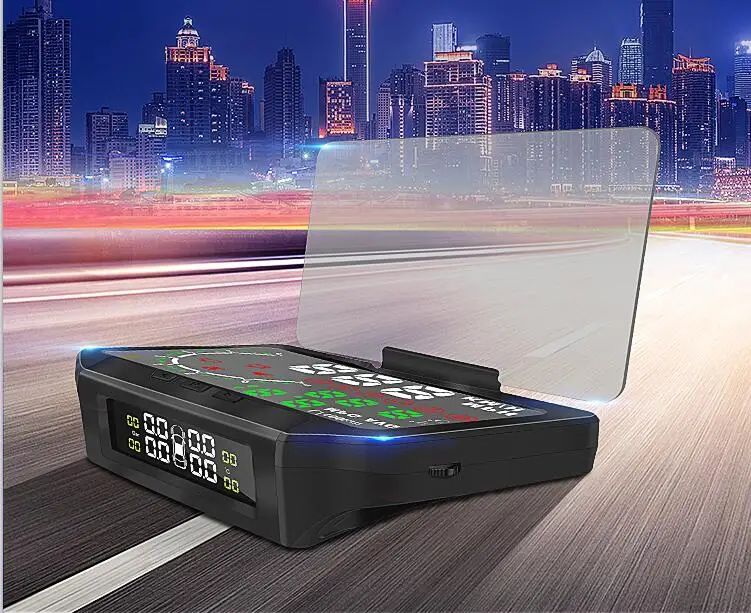

Автоматическое колесо мониторинга шин HUD Дисплей скорость сигнализации OBD2 система контроля давления в шинах w 4 датчика безопасности шин диагностики

Почему это нужно?

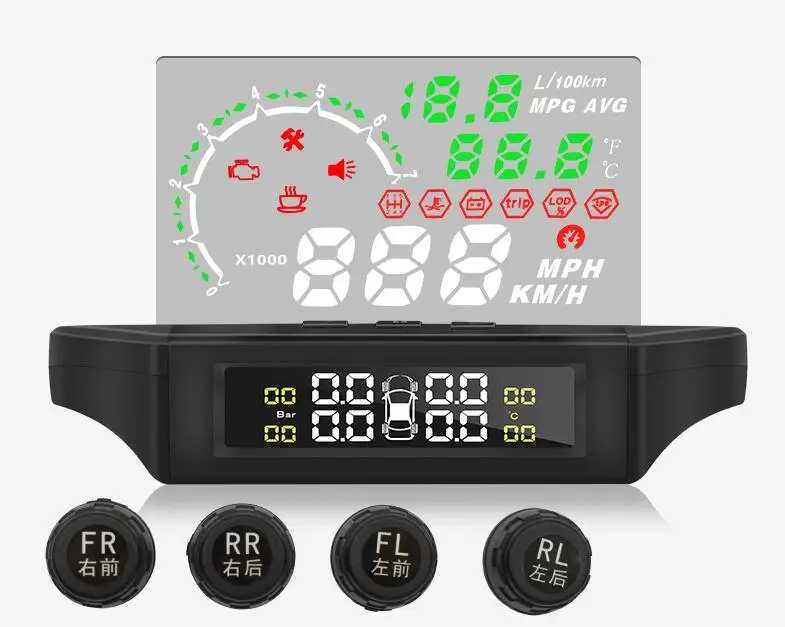

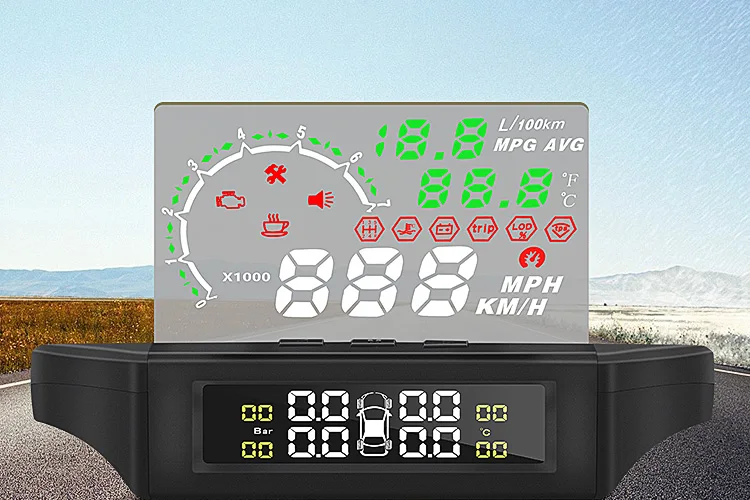

2 функции в 1 ( HUD + Система контроля давления в шинах) и diy Беспроводная установка с OBD вилкой

Описание

TMPS(Система контроля давления в шинах) может использоваться для контроля давления в шинах и температуры в режиме реального времени. При обнаружении аномального давления и температуры в шинах Система отправит предупреждающий звук заднего времени и мигающий значок на экране, чтобы уведомить водителя о проблеме и решить ее.

Светодиодный дисплей

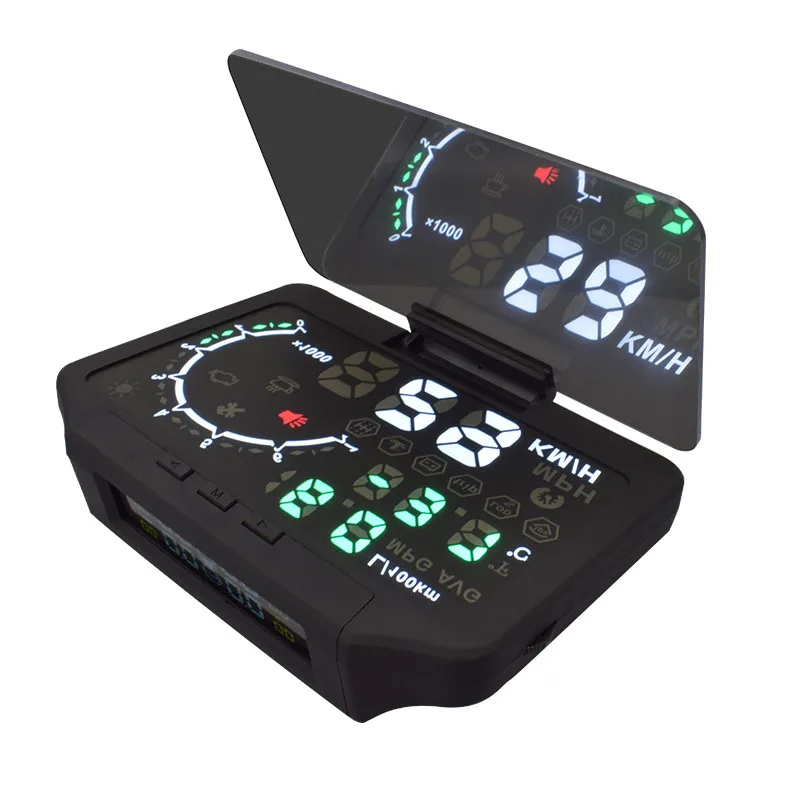

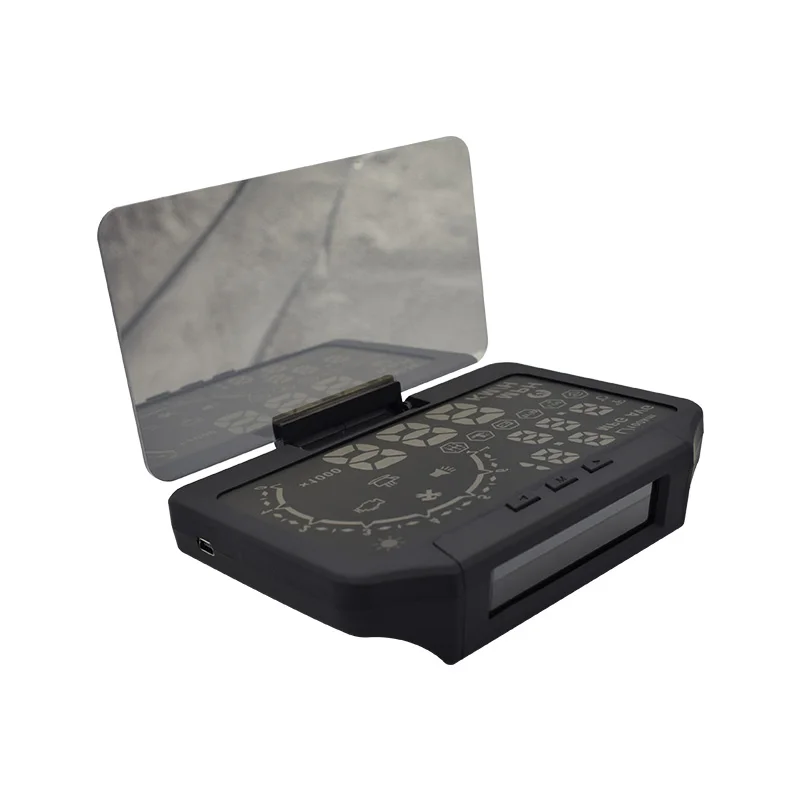

(Верхний дисплей) предназначен для отображения данных о вождении на лобовом стекле транспортного средства, таких как скорость транспортного средства, скорость вращения, расход топлива, температура воды и напряжение. Во избежание воздействия на безопасность водителей из-за просмотра инструментов в процессе вождения. Этот продукт сочетает в себе две функции, которые дают вам двойную защиту во время вождения.

Основные функциональные особенности HUD

1.Этот продукт сочетает в себе две функции HUD и системы контроля давления в шинах, что позволяет водителям не только ездить без головы вверх, но и следить за динамикой транспортного средства, но также можно увидеть состояние автомобильных шин, в то время как система контроля давления в шинах с ЖК-дисплеем, может сделать Видение четко. В сочетании с HUD, функции системы контроля давления в шинах включают сигнализацию утечки воздуха, сигнализацию низкого напряжения, сигнализацию высокого напряжения, сигнализацию высокой температуры и датчик низкого электричества.

2.Функция панели проекционного дисплея позволяет владельцам видеть более четко в дневное время, с более быстрым и удобным использованием (опционально).

3.Более удобный дизайн с дизайнерской концепцией наклонного типа с высокой передней и низкой задней частью, может эффективно защищать глаза людей и предотвращать интенсивный светильник, подверженный воздействию человеческого глаза

4.Он может автоматически адаптироваться к моделям OBD II или EUOBD (автомобильная автоматическая система обнаружения) и может использоваться до тех пор, пока он подключен.

5.Большой экран 5,8 дюйма с дисплеем высокой четкости

6.Красочный дизайн экрана, делает изображение более насыщенным и удобным для чтения

7.Богатое содержание дисплея: скорость транспортного средства, скорость двигателя, температура воды, напряжение, мгновенный расход топлива, средний расход топлива, измерение пробега, напоминание о смене, напоминание о усталости вождения, Сигнализация низкого напряжения, высокая температура воды сигнализация, сверхскоростная сигнализация, сигнализация неисправности двигателя, четкий код неисправности, автоматический переключатель км и миль

8.Автоматический выключатель с автомобилем, может эффективно защитить батарею транспортного средства

9.Автоматический режим регулировки яркости, не ослепляет во время вождения.

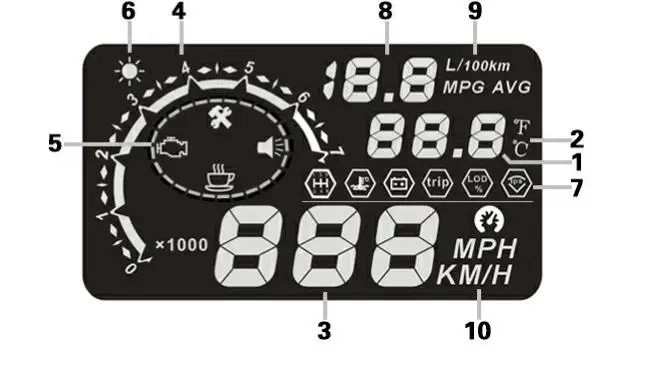

Функции Экрана HUD

1.Окно для отображения температуры

2.Единицы градуса Цельсия и градуса Фаренгейта

3.Окно отображения скорости

4.Индикация скорости

5.Инструкции по функциям: слева указан код неисправности двигателя, справа-Голосовая индикация, сверху-Индикация состояния, а внизу-напоминание о усталости вождения

6.Индукционный светильник для окружающей среды

7.Слева направо: напоминание о смене, температуре двигателя, напряжении батареи, пробеге тока, нагрузке двигателя и открывании дроссельной заслонки

8.Окно отображения расхода топлива

9.Верхний-это мгновенный расход топлива, нижний-это мгновенный расход топлива в императорском стиле, а правый-средний расход топлива

10.Метрические и имперские единицы скорости

Функции ключей HUD

Пожалуйста, обратитесь к спецификации давления в шинах для экрана дисплея

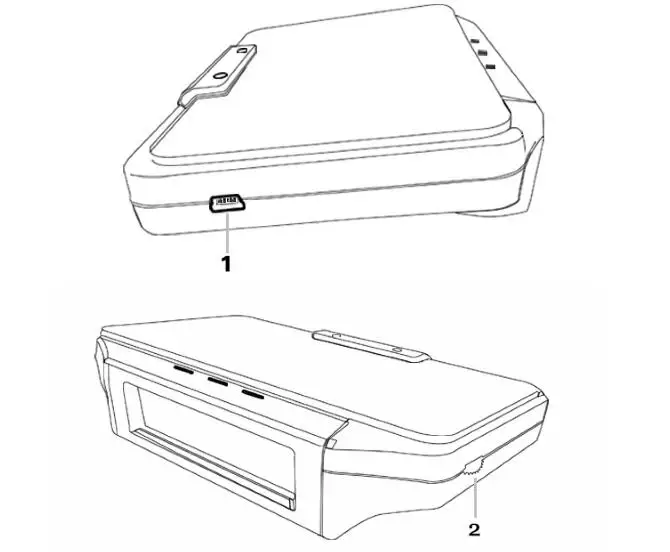

1.Интерфейс данных OBDII выступает в качестве линии передачи данных, которая соединяет транспортное средство

2.Установите колесо циферблата, которое может быть распределено в ближайшее время, распределено вниз в ближайшее время, нажмите вертикально и в ближайшее время, распределено вверх, распределено вниз, и нажатием вертикально и длинное

 Переключатель зуммера:

В рабочем режиме нажмите кнопку вниз, чтобы включить сигнал тревоги.

Чистый код неисправности:

В рабочем режиме нажмите клавишу up, чтобы очистить код ошибки.

Восстановление заводских значений:

Нажмите и удерживайте среднюю позицию функциональной кнопки, затем подключите линию передачи данных, а на дисплее RESE указано, что заводские настройки были восстановлены.

Установка и подготовка перед использованием

1. Поймите свой бренд транспортного средства, и вам нужно выбрать модель транспортного средства, подпадающую под стандарт OBD II (или ЕС OBD), при покупке HUD, таким образом, он может использоваться нормально. Откройте капюшон и найдите наклейку под ним. Если у него есть слова «OBDII CERTIFIED», можно установить OBDII (как показано на рис. 1). И проверьте, есть ли диагностическое сиденье транспортного средства внизу рулевого колеса (большинство отечественных транспортных средств после 2007 года, оснащены им).

2. Узнайте 16-контактный диагностический разъем транспортного средства (как показано на рис. 2) и подключите его к разъему OBDII.

Технические параметры:

Температура окружающей среды: -25c-+ 85c

Атмосферное давление 86-106кпа

Относительная влажность: 10%-95%

Окружающий шум <= 60 дБ (A)

Уровень звукового сигнала тревоги: 30= 30 дБ (A)

Рабочее напряжение: 10 В ~ 18 В постоянного тока (12 В постоянного тока/400 мА)

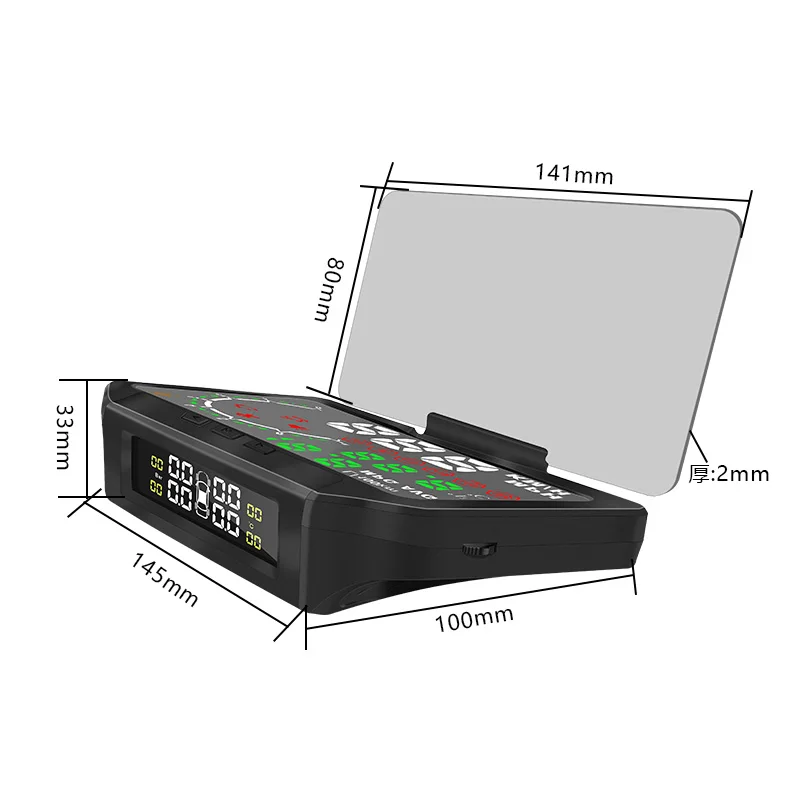

Размер изделия: 145*100*33 (мм)

Вес изделия: 170 г

Посылка включает в себя:

1 хост HUD

4 x датчик давления в шинах

1 х кабель интерфейса OBD II

Светоотражающая пленка-1 шт.

1 комплект монтажных аксессуаров
