Резистивный тонкопленочный датчик давления гибкий чувствительный к силы

Резистивный тонкопленочный датчик давления гибкий чувствительный к силы

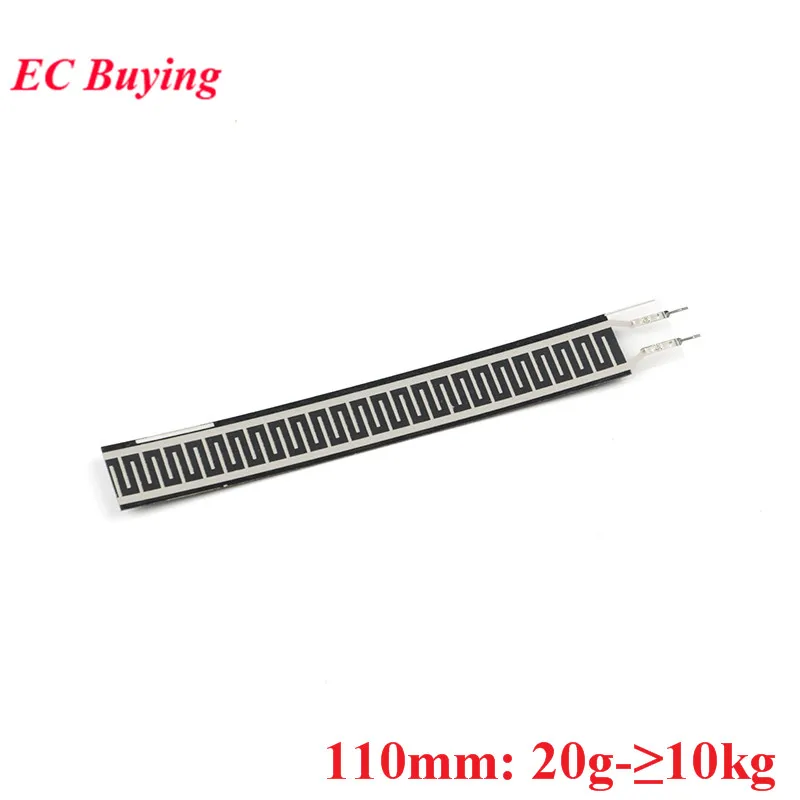

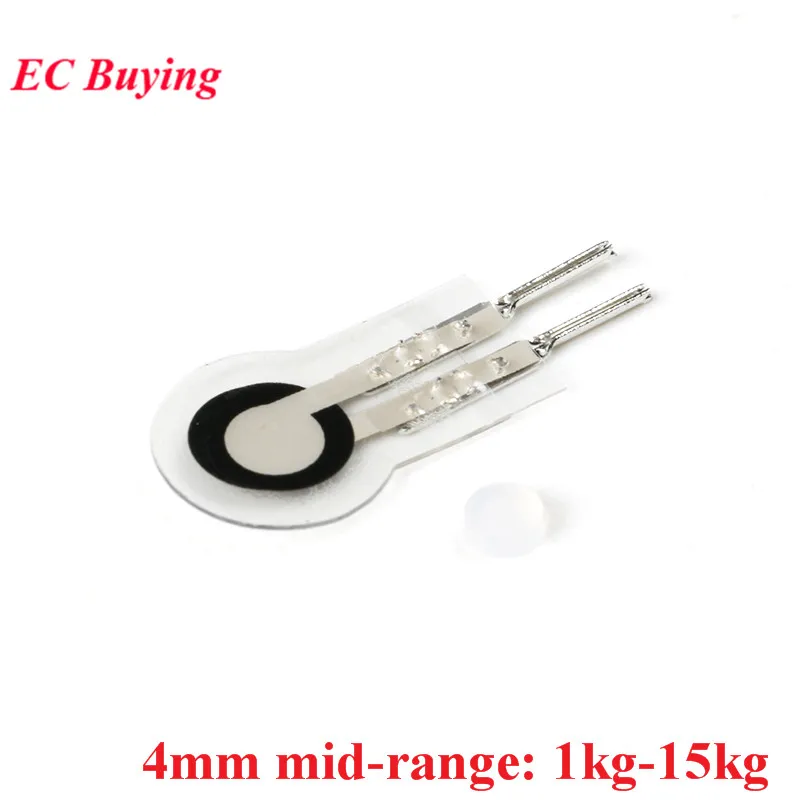

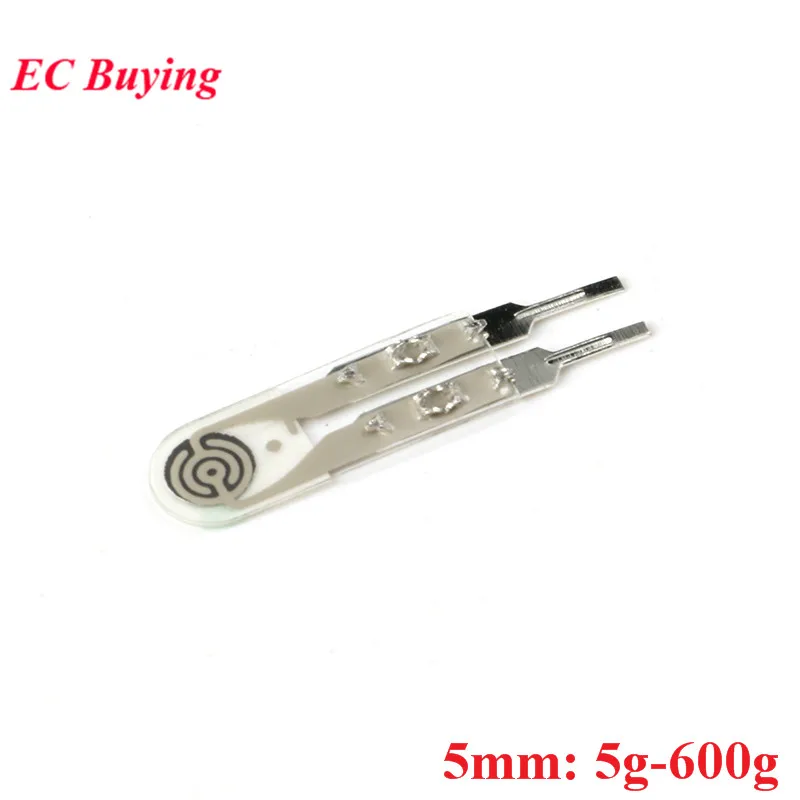

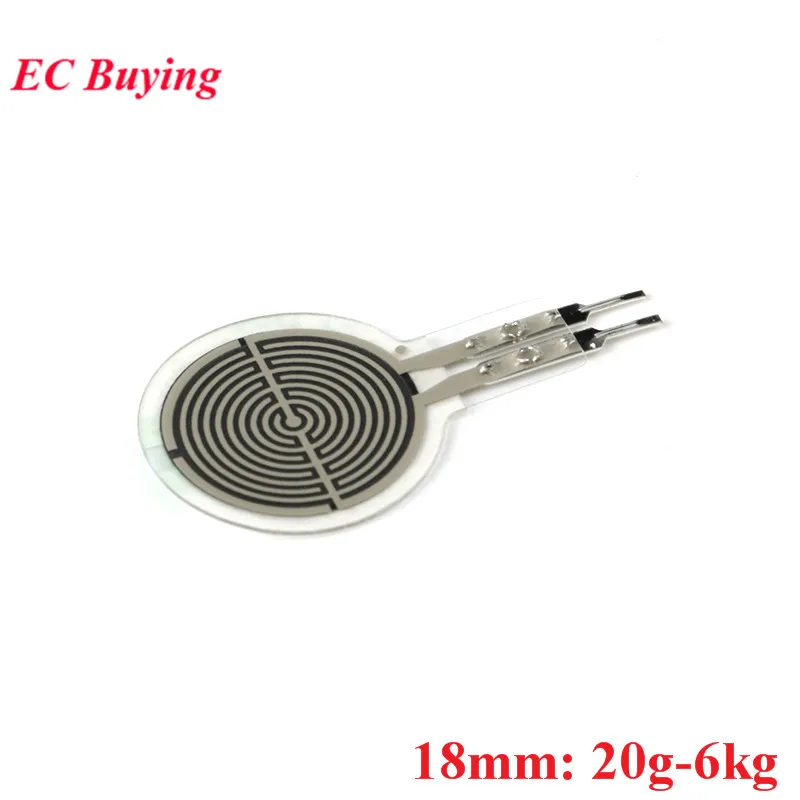

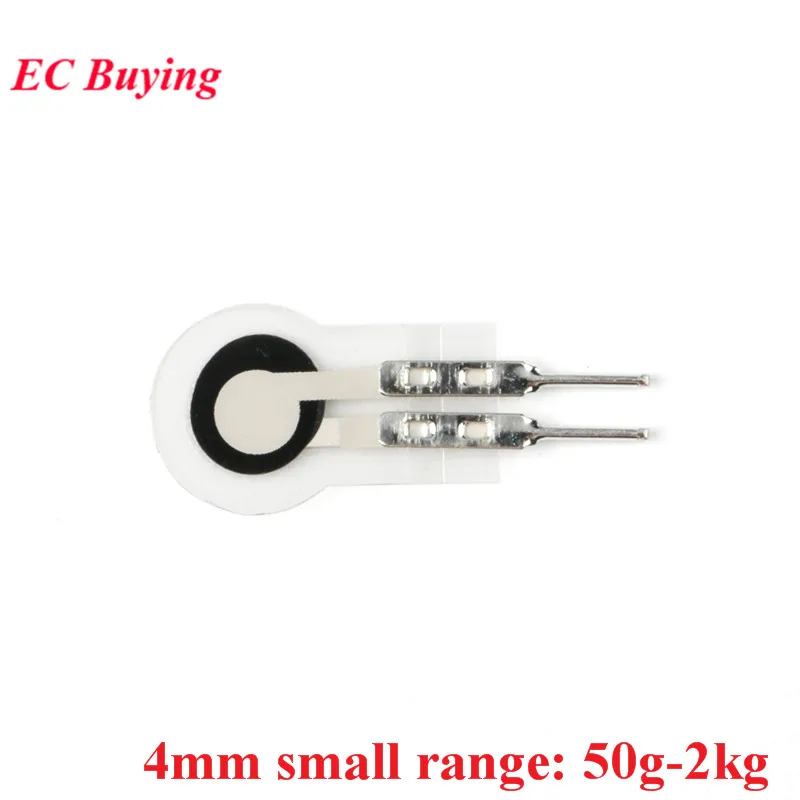

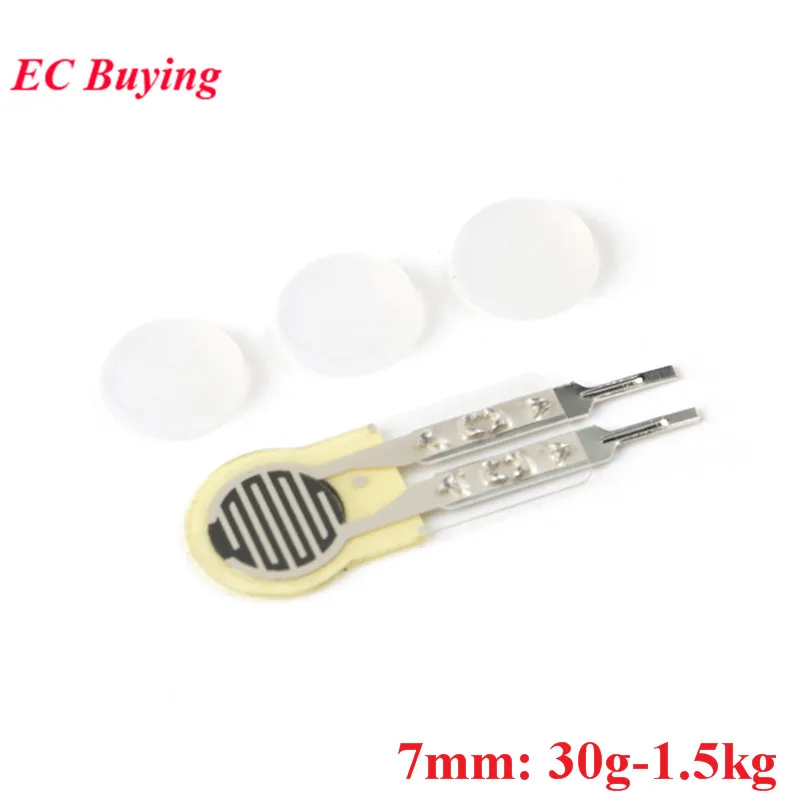

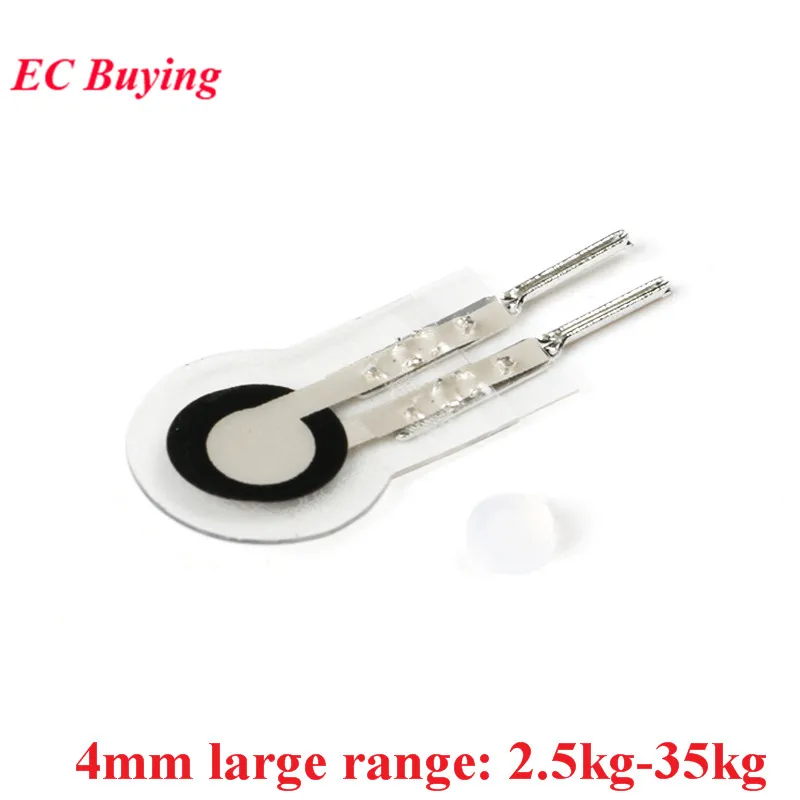

Резистивный мембранный модуль датчика давления с гибкой силой чувствительный аналоговый FSR402 4 мм 5 мм 7 мм 110 мм для ArduinoПараметры продукта:Чем больше давление, тем ниже сопротивление4 мм малый диапазон: 50 г-2 кг4 мм средний диапазон: 1-15 кг4 мм большой Радиус действия: 2,5 кг-35 кг5 мм: 5g-600 г7 мм: 30 г-1,5 кг18 мм: 20 г-6 кг110 мм: 20 г-≥ 10 кгОписание штифта:VCC: положительное напряжение питания (5 В)GND: отрицательное напряжение питанияDO: высокоточечный уровень сигнала на выходеАО: аналоговый сигнал напряжения на выходе (0-3,3 В)AO-RES: Потенциометр регулировки увеличенияDO-RES: сравнение порогового регулирования потенциометраИнструкции по использованию:Установка прокладкиПоместите зеленую поверхность прокладки на датчик, в центр сенсорной зоны, а затем приложите испытанный предмет вертикально к прокладке, таким образом, чтобы эффективный контакт и сила датчика и испытанного объекта действовали на сенсорную зону.Меры предосторожности при установке и использовании датчика1. Попробуйте выбрать стабильную, гладкую и плоскую установочную поверхность;Когда ваша Монтажная поверхность изогнута, вы должны согнуть ее при установке датчика, так что-датчик чувствительной области будет напряжен, что в определенной степени повлияет на точность датчика, Поэтому будьте осторожны, чтобы не сделать датчик эффективным, поверхность устанавливается на изогнутую поверхность с большой кривизной (Примечание: круглая эффективная поверхность не может быть согнута, и длинный хвост может быть согнут);2. Рекомендуется использовать гибкую прокладку с относительно стабильной эластичностью между датчиком и измеренным предметом для обеспечения эффективного контакта между датчиком и измеренным объектом;3. Держите контактную поверхность чувствительной зоны чистой;4. Сила не должна превышать номинальный диапазон;5. Старайтесь не припаивать его непосредственно к универсальной плате или монтажной плате без определенной посылка, принадлежащей ей, чтобы избежать тепловой деформации хвоста и плохого контакта. Металлический терминал датчика может быть подключен к проводу путем быстрой сварки.
