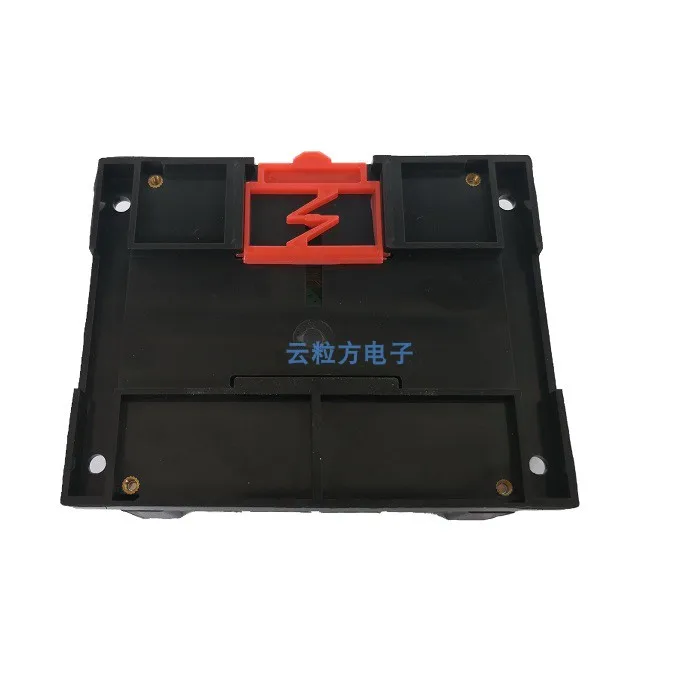

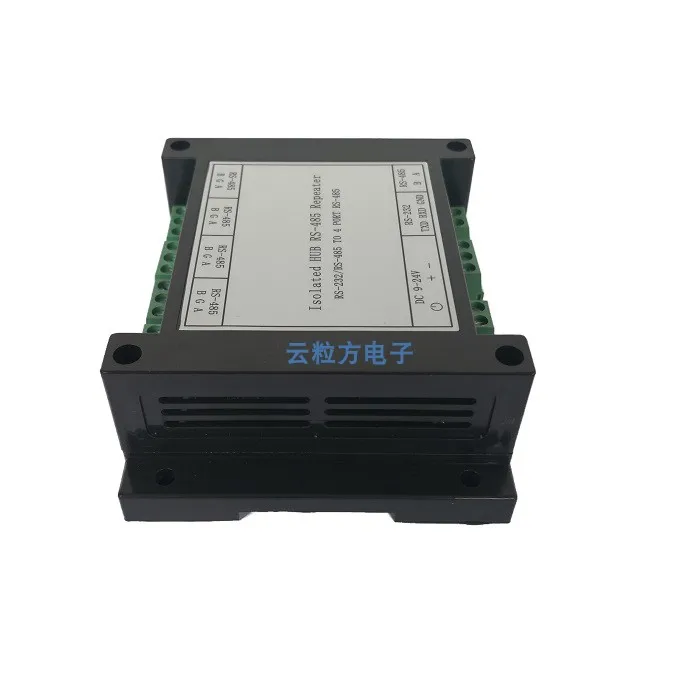

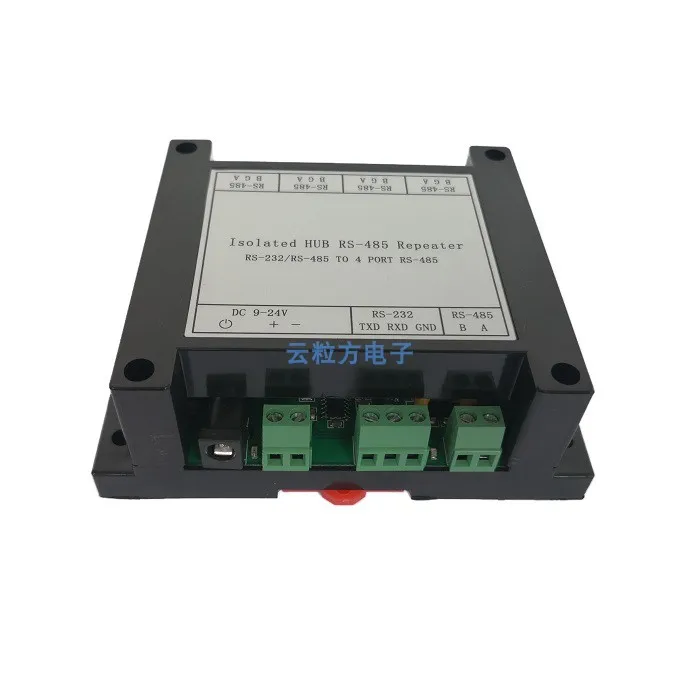

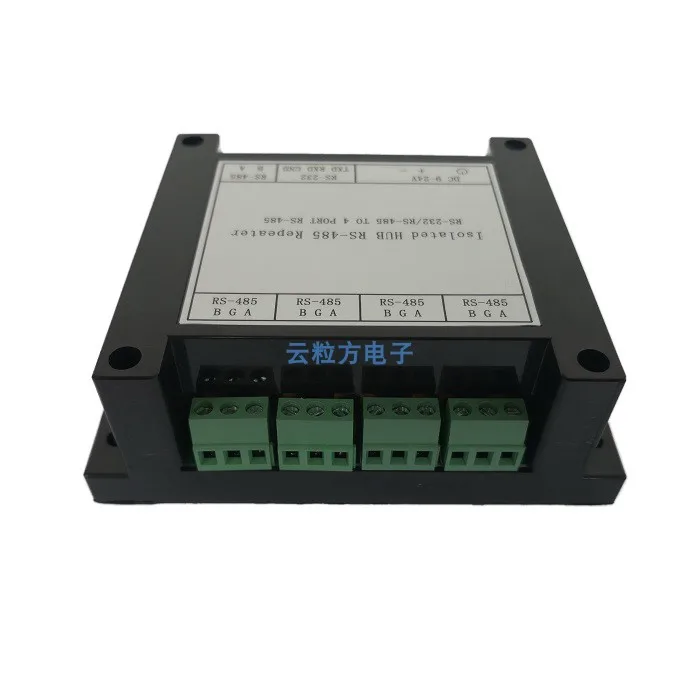

Промышленная фотоэлектрическая изоляция 4-ходовой концентратор RS485 разветвитель

---

Моднявка = ckeditor



Один: Информация о продукте   4-изолированный канал RS485 концентратор-это высокопроизводительный промышленного класса RS485 сигнала ступицы колеса и Wi-Fi репитер, которая была создана в результате для того чтобы разрешить RS485 структура звезды сетей. Продукт может автоматически ощущать направление потока данных и скорость передачи данных, без какого-либо контроля или сигналов рукопожатия, обеспечивая полную прозрачную передачу данных. Источник питания и коммуникационный сигнал оборудования полностью изолированы, с защитой от перенапряжения, электростатической защитой и другими мерами. Он имеет характеристики дальней передачи, высокой скорости, стабильной и надежной производительности. Он широко используется в машинах посещаемости, системах сбора платы IC card, автоматическом управлении, системах контроля доступа, парковках, системах продажи столовых и системах сбора дорожных пошлин.   Два: особенности продукта   1. Промышленный дизайн, полная изоляция связи, Стабильная и надежная производительность и скорость передачи до 115,2 кбит/с;   2. Встроенный высококачественный изолированный блок питания постоянного/постоянного тока для достижения электрической изоляции между портами;   3. Поддержка многомашинной связи, каждый канал может подключаться до 128 узлов, а самое длинное расстояние передачи составляет 2500 метров;   4. Технология автоматического управления потоком данных, автоматическое различие и управление направлением передачи данных;       5. Множественные меры защиты: плюс или минус 15 кВ Защита от ЭСР, 600 Вт двухканальная защита телевизоров 2.5кв изоляция связи;   6. Источник питания имеет широкий диапазон 9-36VDC и имеет анти-обратную защиту;       Три: электрические параметры:   Оборудование RS485E подходит для долгосрочной стабильной работы при рекомендуемой стоимости; Оборудование не будет повреждено при работе под предельным значением, но это может привести к ухудшению производительности; не превышайте Предельный Диапазон значений в любое время, в противном случае это может привести к повреждению оборудования!

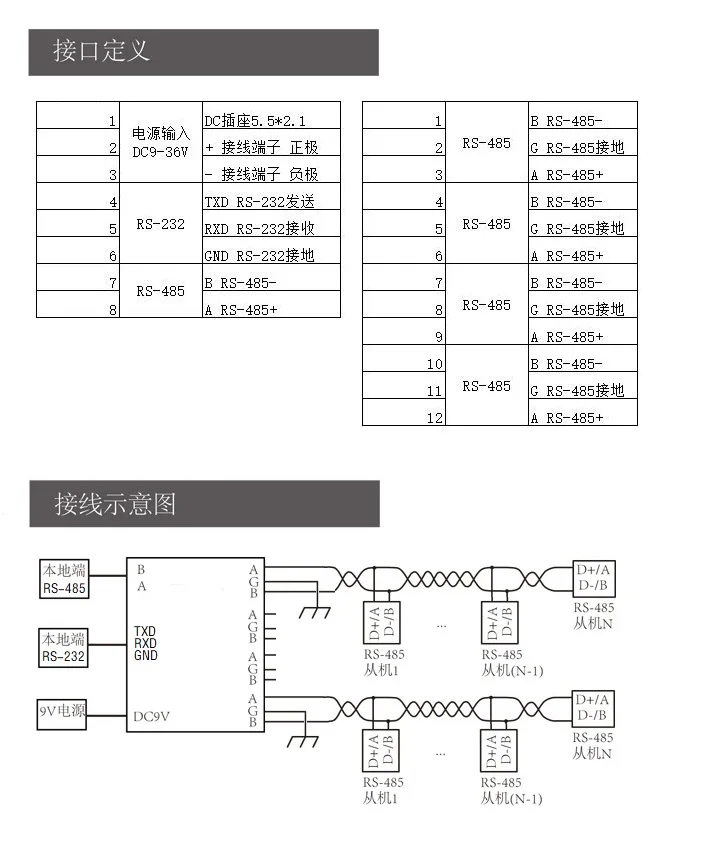

  Четыре: Примечания для 485 проводки:   1. 485 линий связи должны использовать экранированную витую пару, предпочтительно несколько прядей для запасных частей, самая длинная-не более 2500 метров.   2. Проводка должна быть как можно дальше от высоковольтных проводов, не параллельна линиям электропитания, и не быть в комплекте.   3. Шина 485 должна иметь ручную автобусную структуру, и решительным образом устраняет Звездные соединения и бифуркационные соединения.   4. Если есть более 30 контроллеров или длина кабеля более 500 метров, рекомендуется использовать 485 повторитель.   5. Оборудование с питанием от переменного тока и шасси должны быть заземлены и хорошо заземлены.   6. Подключите GND заземление всех 485 устройств с экранированными проводами.   Пять: требования к выбору провода с использованием RS-485 шины для связи:   Применение 2-жильный экранированный кабель витая пара   Медь, диаметр провода 0,5 ~ 0,75 квадратных миллиметров,   Сопротивление 38 ~ 88 Ом/км,   Емкостное сопротивление 30 ~ 50 nanofarad/км,   2-жильный экранированный кабель витая пара с закручивающейся с радиусом действия 20 мм (в том случае, если расстояние кабеля составляет не более 500 метров в зависимости от кабеля может быть надлежащим образом уменьшена, но это должна быть витая пара)   Шесть: Общий сигнал:   1. Все устройства одного и того же сетевого сегмента должны иметь унифицированную сигнальную поверхность, чтобы избежать помех в обычном режиме.   2. Для централизованного источника питания Подключите отрицательные полюсы постоянного тока всех источников питания в одном и том же сегменте сети (включая встроенные источники питания коммуникационного оборудования) непосредственно для формирования общего сигнального заземления.   В это время заземление сигнала является заземлением постоянного тока.   3. Когда один домашний источник питания самостоятельно, подключите заземление (черный провод) Контакты всех устройств шины на одном сегменте сети вместе, чтобы создать общий сигнал.   Семь: определение клеммы и схема подключения
