AT91SAM9261-это сверхмощный, детерминированный микроконтроллер, основанный на процессоре ARM926EJ-S, с инструкцией на 16 K байт и памятью о кэше данных 16 K. Работает на 210 MIPS с часами 190 МГц. Он оснащен 160 K байтами SRAM и 32 K байтами ROM с одним циклом доступа на максимальной скорости процессора или шины, вместе с внешним интерфейсом шины с контроллерами для SDRAM и статическими воспоминаниями, включая NAND Flash и CompactFlash.

Его обширный периферийный набор включает в себя usb-высокоскоростной хост и интерфейсы устройств, ЖК-контроллер, интерфейс мультимедийной карты (MCI), синхронные серийные контроллеры (SSC), USARTs, последовательные периферийные интерфейсы Master/Slave (SPI), трехканальный 16-битный счетчик таймера (TC) и двухпроводной интерфейс (TWI). Три 32-битных параллельных контроллера ввода/вывода, мультиплексные контакты в/из этих периферийных устройств, чтобы уменьшить количество контактов устройства, и Периферийные Каналы DMA максимизируют пропускную способность данных между этими интерфейсами и воспоминаниями вкл-и ВЫКЛ-чипа.

AT91SAM9261 имеет полностью функциональный системный контроллер для эффективного управления системой, включая контроллер сброса, контроллер выключения, управление часами, Расширенный контроллер прерывания (AIC), блок отладки (DBGU), таймер с временным интервалом, таймер для часов и таймер в реальном времени.

Пропускная способность AT91SAM9261 и расширения DSP к набору инструкций позволяют выполнять сложные функции DSP, такие как Биометрия, распознавание голоса, модемы программного обеспечения или алгоритмы шифрования/дешифрования, такие как RSA, выполняется очень быстро в режиме burst, поэтому система может быть отключена большую часть времени. Он потребляет всего 2,5 uA в режиме ожидания и 400 uA при 500 Гц. В промышленном температурном диапазоне его текущее потребление при 200 MIPS со всеми периферийными устройствами включено Всего 65 мА. Поставляется в 217-шариковой LFBGA RoHS-совместимой упаковке.

AT91SAM9261 поддерживается оценочной платой AT91SAM9261 и обширными инструментами разработки приложений сторонних производителей. Поддерживает Linux и Windows CE. Он ориентирован на низкую мощность, высокую пропускную способность беспроводных портативных приложений, таких как беспроводные pos-устройства.

1 ЦП

• AT91SAM9261, промышленный, Pb свободный, 217 BGA

2 памяти

• 64 Мб SDRAM, 32-битная шина передачи данных
• Загрузочный код системы хранения данных Dataflash AT45DB321 4 Мб (ОПТ)
• 128 M Nandflash Core системы и приложения

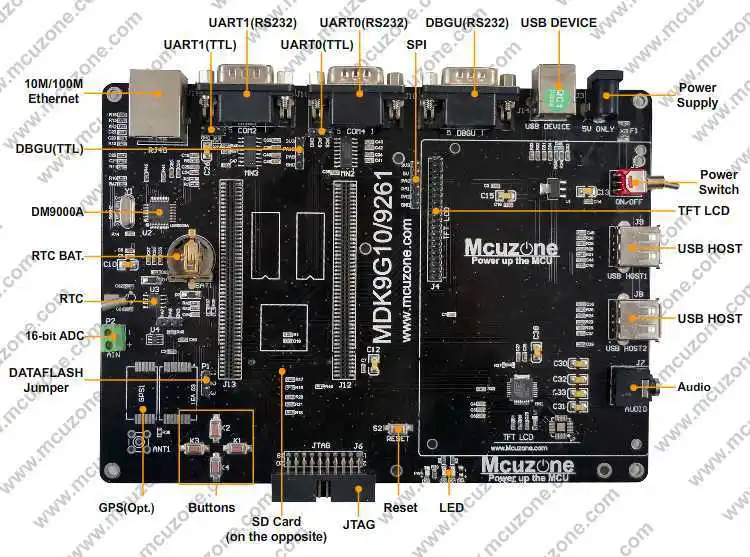

3 интерфейса

• 3 последовательных порта (1 последовательный порт отладки, 1 RS232 с CTS и RTS)
• JTAG, 20-контактный интерфейс
• Высокое качество аудио (AT73C213) (ОПТ)
• Интерфейс sd-карты, AT91SAM9261 на чипе sd-контроллер
• USB2.0 F-S хост-порт x2, полностью совместим с OHCI USB 2,0 F-S
• Порт устройства USB2.0 F-S, полностью совместим с OHCI USB 2,0 F-S
• 10/100 м Ethernet RJ-45 (DM9000)
• PCF8563

4 HID

• ЖК-слот Расширенный AT91SAM9261S Все ЖК-сигнальные провода, поддержка TFT-LCD и STN-LCD (7'TFTLCD 800*480)
• 4-проводной интерфейс сенсорного экрана
• Кнопка ключа x4
• Светодиод x4

5 других

• 5 V DC источник питания

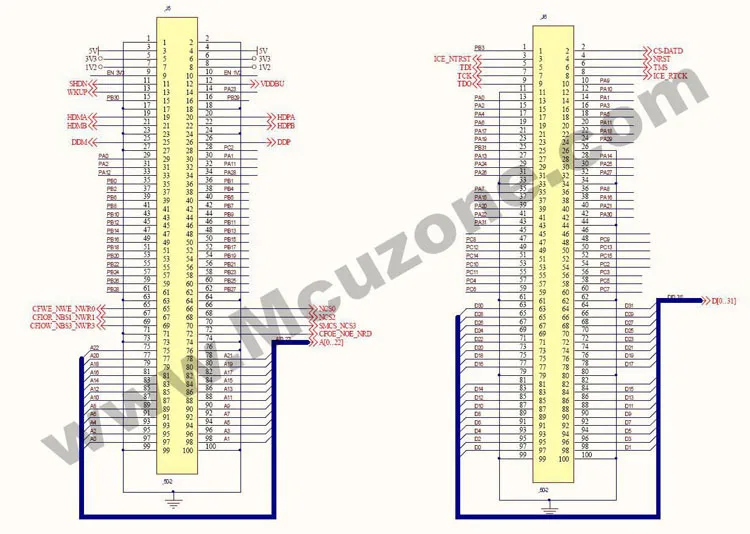

• 2*100 pin, 1,27 мм расширение от основной платы

1, один код

• ATMEL softpack, включает:

Базовый проект DataFlash

Базовый тест-код NANDFLASH

Базовый тест-код RTT

Базовый тест-код sd-карты

Устройство usb massstorage project

Устройство usb композитный hidmsd проект

Ядро устройства USB

Устройство usb HID тест-код клавиатуры

Usb-устройство HID transfer project

Устройство USB HID mouse project

Базовый проект fatfs

Базовый проект fatfs sdcard

Базовый ЖК-дисплей

Базовый сенсорный экран

Начало проекта

Базовый проект fs

AT91Bootstrap

Базовый sd-spi проект

Базовый sdmmc проект

Базовый проект serialflash

Базовый проект TWI EEPROM

Базовый проект TWI slave

ЖК-дисплей проект слайд-шоу

2, linux + QT4.8.1 + MINIGUI 3

• Исходный код u-загрузки
• Исходный код Busybox
• Инструменты Linux
• Arm-none-linux-gnueabi-(gcc4.5.1)
• Linux 2,6. xx BSP
• Драйверы:

10/100 м драйвер Ethernet

Драйвер хоста USB (USB массовое хранилище, USB HID, USB2UART)

Драйвер устройства USB (гаджет USB, не бесплатный)

ЖК-драйвер

Драйвер сенсорного экрана

Драйвер UART

Ключ-драйвер

Драйвер NAND FLASH MTD

Поддержка FS Jffs2

Поддержка FAT FS

Драйвер SPI

Драйвер TWI (I2C)

На плате RTC

Аудио драйвер (AT73C213)

USB аудио карта

Драйвер DataFlash

Драйвер SD/MMC

Wifi драйвер (не бесплатно)

Драйвер USB камеры (не бесплатно)

Сторожевой чип-драйвер

Светодиодный драйвер

Драйвер GPIO

драйвер pwm

• Приложение для загрузки Linux BT
• Приложение веб-сервера Linux
• Приложение для совместного использования файлов Ethernet Linux
• Приложение для Linux UI
• Linux tftp, приложение telnet

3, wince

• Исходный код Wince5 BSP
• Исходный код Wince6 BSP
• Драйверы:

10/100 м драйвер Ethernet

Драйвер хоста USB

Драйвер устройства USB (ActiveSync)

ЖК-драйвер

Аудио драйвер

Драйвер сенсорного экрана

Драйвер UART

Драйвер вспышки NAND

Драйвер TWI (I2C)

Драйвер клавиатуры

Драйвер SPI

Драйвер SD/MMC

USB wifi драйвер (не бесплатно)

Сторожевой чип-драйвер

RTC/RTT драйвер чипа

драйвер pwm

• Медиаплеер TCPMP

4, RTOS

• UcGUI (RV2.2)
• FreeRTOS (не бесплатно)
• Uc/OS II (IAR, Micrium)
• Uc/OS II (Keil MDK, Porting by Mcuzone)

5, IDE и инструменты

• Реклама
• Keil MDK
• IAR EWARM
• AT91-ISP

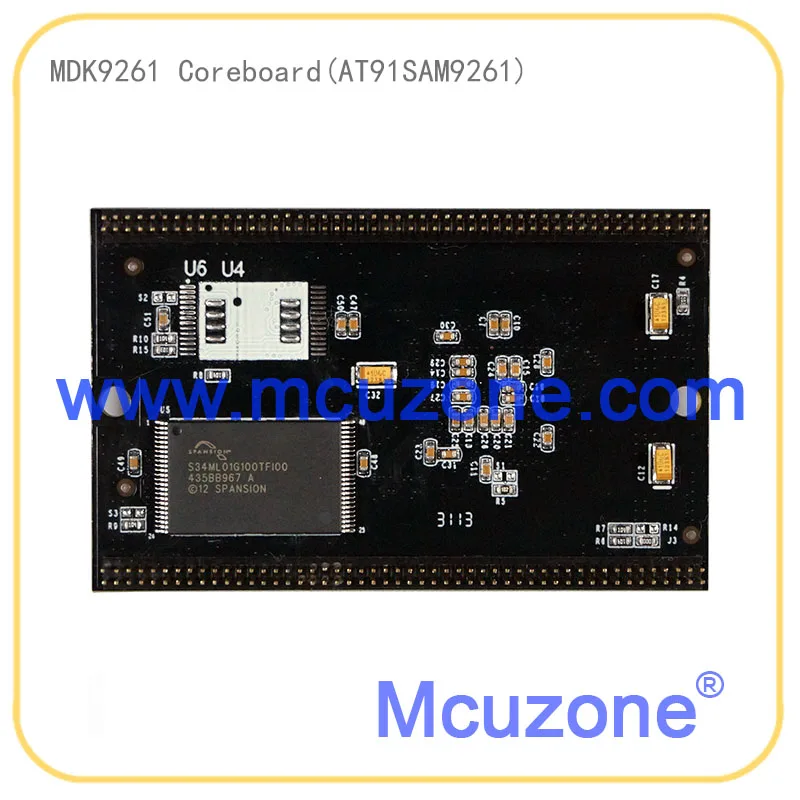

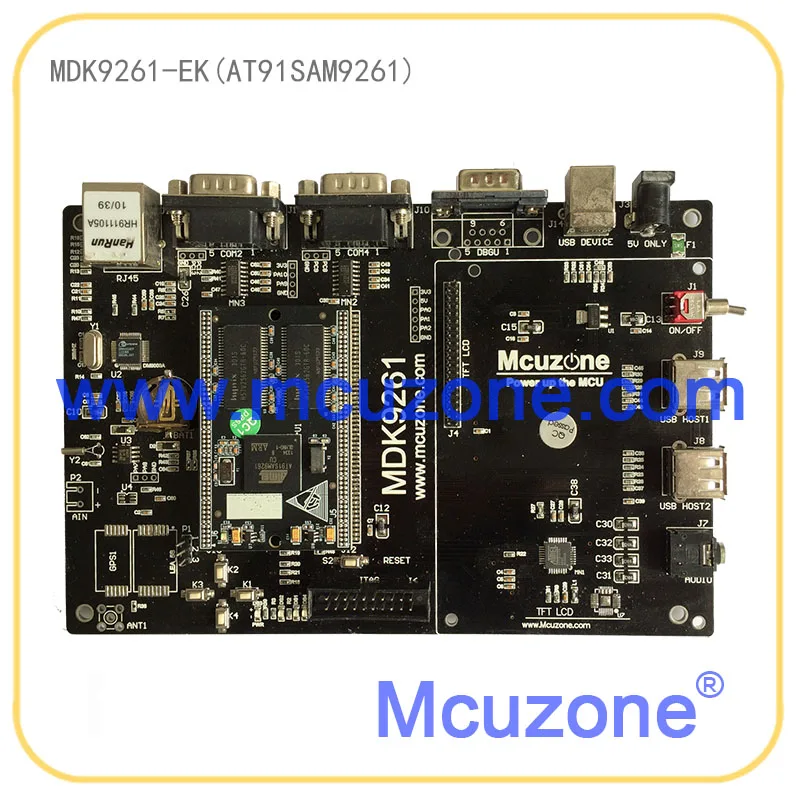

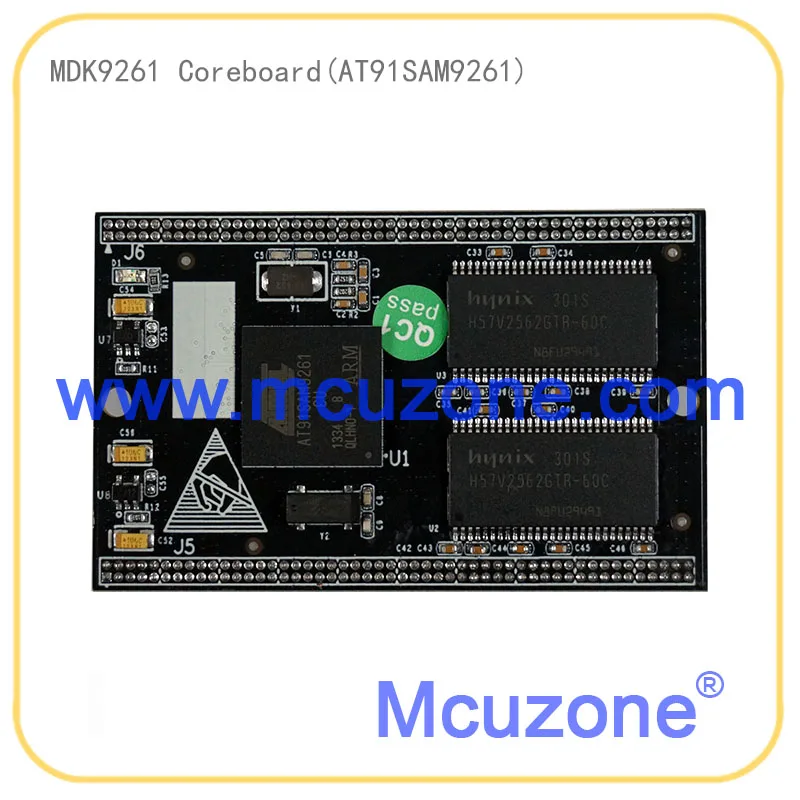

• MDK9261-EK (MDK9261 основная плата и основная плата)

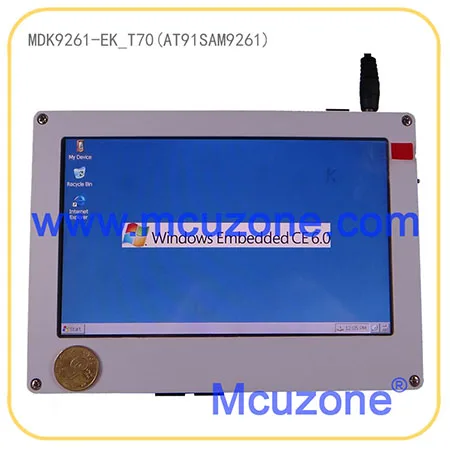

• 7 'с технологией TFT, ЖКД, сенсорной панелью
• USB кабель * 1
• Кабель RS232
• Кабель Ethernet
• Адаптер (5VDC)
• DVD ROM
