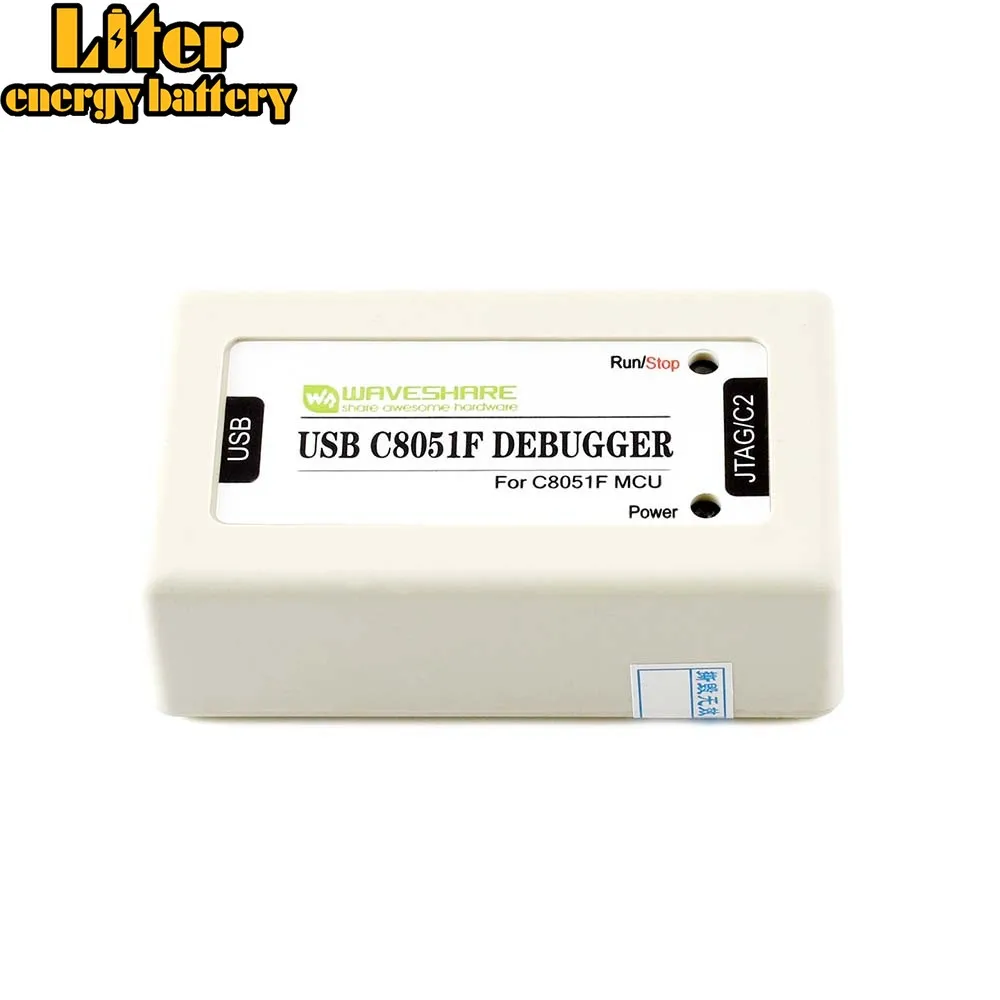

C8051F Эмулятор C8051Fxxx MCUs USB программист отладчика с JTAG и интерфейсом
2 488,59 руб.
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики
Yamaichi IC Test & burning in Socket с простой платой специально разработанной для
История изменения цены
*Текущая стоимость 5 010,37 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-26-2026 | 5962.57 руб. | 6260.24 руб. | 6111 руб. |
| Jun-26-2026 | 5912.53 руб. | 6208.95 руб. | 6060 руб. |
| May-26-2026 | 4960.91 руб. | 5208.95 руб. | 5084 руб. |
| Apr-26-2026 | 5812.97 руб. | 6103.8 руб. | 5957.5 руб. |
| Mar-26-2026 | 5060.86 руб. | 5313.90 руб. | 5186.5 руб. |
| Feb-26-2026 | 5711.21 руб. | 5997.56 руб. | 5854 руб. |
| Jan-26-2026 | 5661.66 руб. | 5944.68 руб. | 5802.5 руб. |
| Dec-26-2025 | 5611.15 руб. | 5892.72 руб. | 5751.5 руб. |
| Nov-26-2025 | 5561.15 руб. | 5839.91 руб. | 5700 руб. |
Описание товара
Описание
Yamaichi IC Test & burning-in Socket с простой платой, специально разработанной для микроконтроллера STM32 в QFP48 (шаг 0,5 мм) упаковке
Особенности
- 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
-
Все контакты MCU доступны на разъемах расширения
- Шаг штыря: 2,54 мм (100 мил)
Поддерживаемые устройства
Микроконтроллер STM32 в QFP48 (шаг 0,5 мм) пакет с совместимыми pinouts:
- STM32F10xC серии (STM32F103CB, STM32F103C8 и т. Д.)
- Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)
Контур и размеры
Единица измерения: мм| Номер детали | Шаг | Булавки | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-0484-806 | 0,5 | 48 | 7 × 7 | 9 × 9 | 8,2 | - | 29 × 32 |
|
|||||||
Фотографии
-
1. JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK/J-LINK/ULINK2/STX-RLINK
-
2. Порт USART1
- Поддерживает отладку ISP и/или последовательного порта
-
3. Светодиодные индикаторы
- Для быстрого тестирования
-
4. Штыревые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
-
5. Конфигурация режима загрузки
- Настройка BOOT0 и BOOT1 через джемперы
-
6. 5 в вход питания
- Разъем постоянного тока или 2-контактный разъем
-
7. Внешняя Хрустальная розетка
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- 8. Индикатор питания
-
9. Светодиодные джемперы
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
-
10. 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой
-
11. 3,3 в бортовой регулятор (на нижней стороне)
- AMS1117-3.3
JTAG/SWD разъем макет
В STM32-QFP48 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рис. 1.JTAG/SWD разъем макет
Конфигурация режима загрузки
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Загрузка
Ресурсы для развития:Схема и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP48
Содержимое упаковки
Вес:0,081 кг
- 1. STM32-QFP48 × 1
- 2. Кабель питания USB × 1
