STM32 плата STM32F103ZET6 STM32F103 ARM Cortex M3 макетная + 12 комплектов аксессуаров модуля = Open103Z

STM32 плата STM32F103ZET6 STM32F103 ARM Cortex M3 макетная + 12 комплектов аксессуаров модуля = Open103Z

Плата разработки STM32 предназначена для серии STM32F103Z, имеет MCU STM32F103ZET6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103Z-это макетная плата STM32, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

Что на борту

1. STM32F103ZET6:Высокая производительность STM32 MCU в LQFP144 пакет, который имеет
   • Ядро:ARM Cortex-M3 32-битный RISC;
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц;
   • I/Os:112;
   • Рабочее напряжение:2-3,6 В;
   • Воспоминания:512 K Flash, 64 K RAM (самая высокая спецификация в серии STM32F103Z);
   • Коммуникационные интерфейсы:3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1 xLCD, 1 xSDIO, 1 xUSB, 1 xCAN;
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 21 канал); 2 x DA (12 бит);
   • Отладка/программирование:Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;
2. 74LVC139:Используется для расширения FSMC, позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;
3. AMS1117-3.3:3,3 В регулятор напряжения;
4. Выключатель питания:5 в постоянного тока или USB;
5. Индикатор питания;
6. Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;
7. Кнопка сброса;
8. Ключ пользователя;
9. Джойстик:Удобно для ввода/вывода (пять позиций);
10. 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC;
11. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;
12. Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;
13. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;
14. Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN;
15. Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;
16. I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;
17. Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND;
18. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;
19. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
20. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;
21. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;
22. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;
23. Интерфейс FSMC:Легко подключается к интерфейсу FSMC, например, NorFlash (S29GL128P), SRAM (IS62WV51216BLL);
24. Usb-порт:USB связь между платой и ПК;
25. 5 В DC jack;
26. 5 В/3,3 В вход/выход питания;
27. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;
28. Интерфейс JTAG/SWD:Для отладки/программирования;
29. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;
30. Usb-адаптер
    • Короткая перемычка для автоматического обнаружения ПК во время подключения USB;
    • Откройте перемычку для отключения;
31. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;
    • Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;
32. Перемычка светодиодов
    • Короткая перемычка для подключения светодиодов к I/Os по умолчанию;
    • Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода;
33. Джемпер VBAT
    • Короткий Джемпер для использования системы питания;
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

Фотографии

Примечание:
Open103Z поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open103Z не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (Киль и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 документы по разработке (техническое описание и т. Д.)

В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

1. Open103Z макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. USB кабель (mini) x 1
4. 4-контактный провод x 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1
7. Руководство пользователя CD x 1






Комплект аксессуаров для досок

1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
2. Аналоговая тестовая плата (для тестирования AD/DA) x 1
3. SN65HVD230 CAN Board (CAN) x 1
4. ENC28J60 плата Ethernet (SPI + RJ45) x 1
5. AT24CXX плата EEPROM (I2C) x 1
6. Плата для хранения Micro SD (SDIO/SPI) x 1
7. Плата nandflash (A) (FSMC) x 1

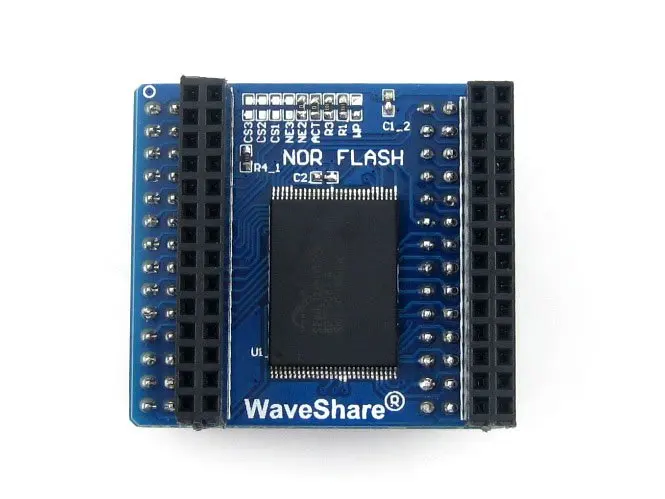

8. NorFlash Board (A) (FSMC) x 1
9. IS62WV12816BLL SRAM плата (FSMC) x 1
10. AT45DBXX DataFlash Board (SPI) x 1
11. Плата USB SL811 x1
12. VS1003B MP3 плата x1
13. Кабель Ethernet x 1
