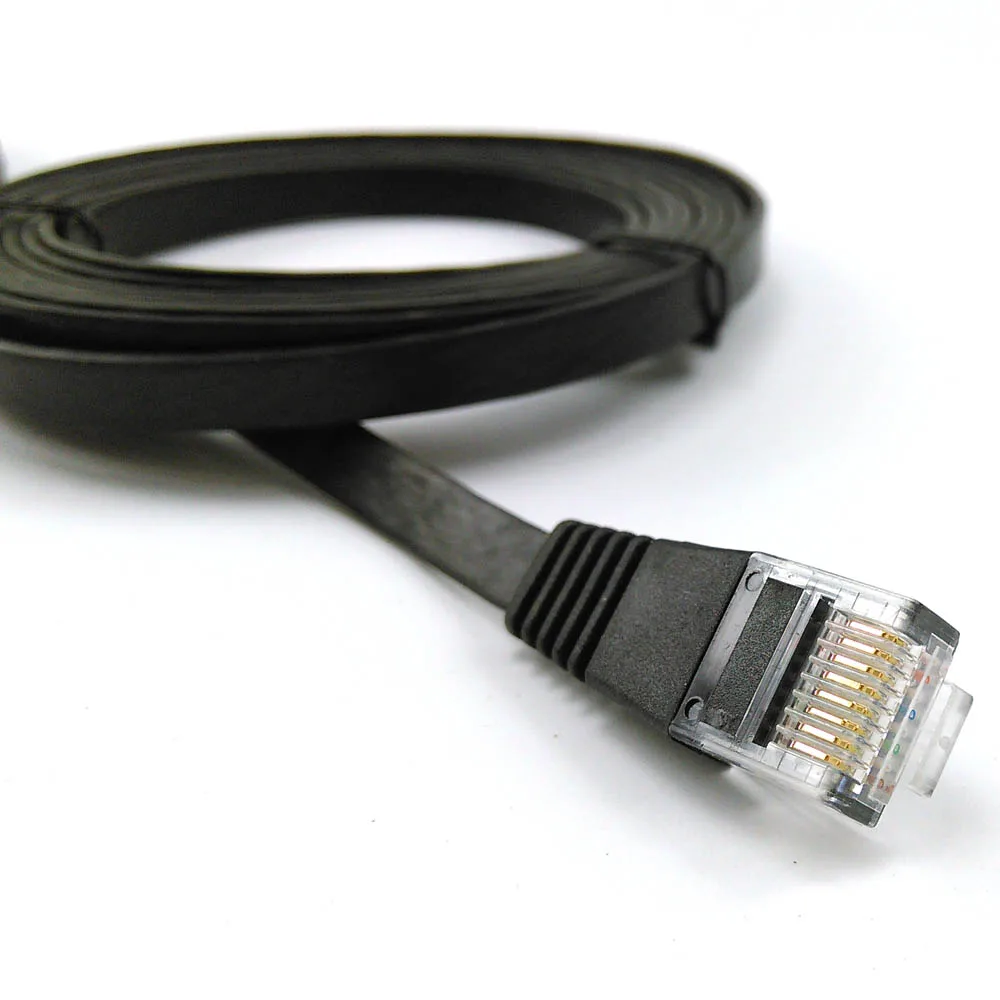

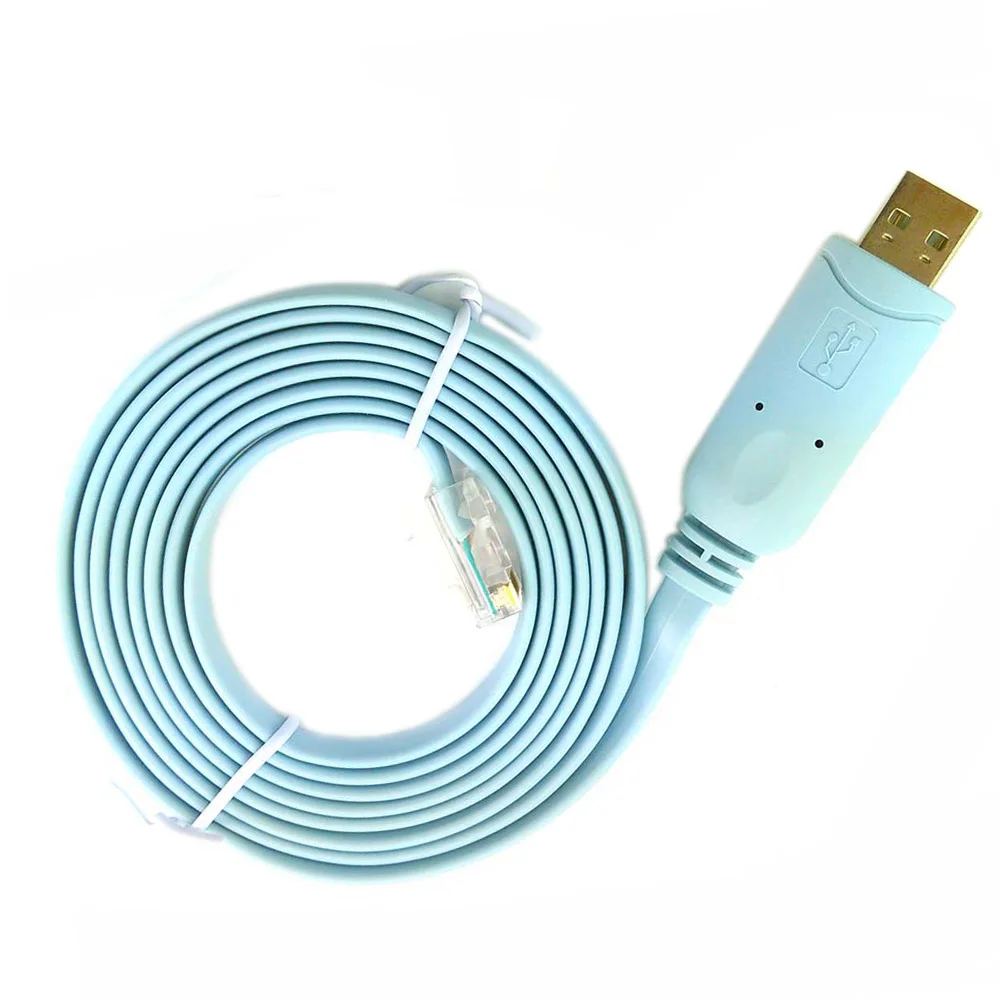

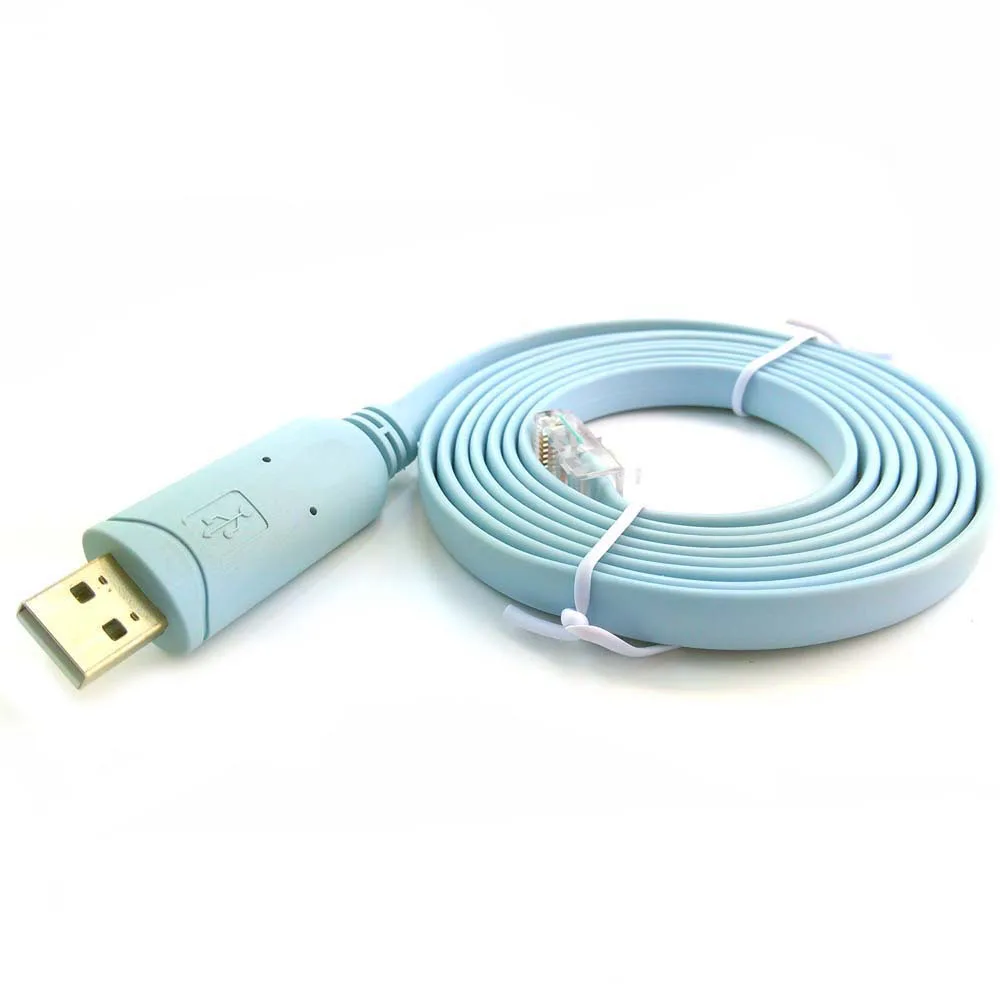

Win10 8 Mac Android FTDI USB RS232 на rj45 экранированный консольный кабель для маршрутизаторов

Win10 8 Mac Android FTDI USB RS232 на rj45 экранированный консольный кабель для маршрутизаторов

Этот кабель может быть настроен на назначение штифта, пожалуйста, оставьте нам сообщение

Этот usb-кабель имеет корпус, не формованный, как синий плоский кабель

• Совместимость USB2.0, полная скорость (12 м)

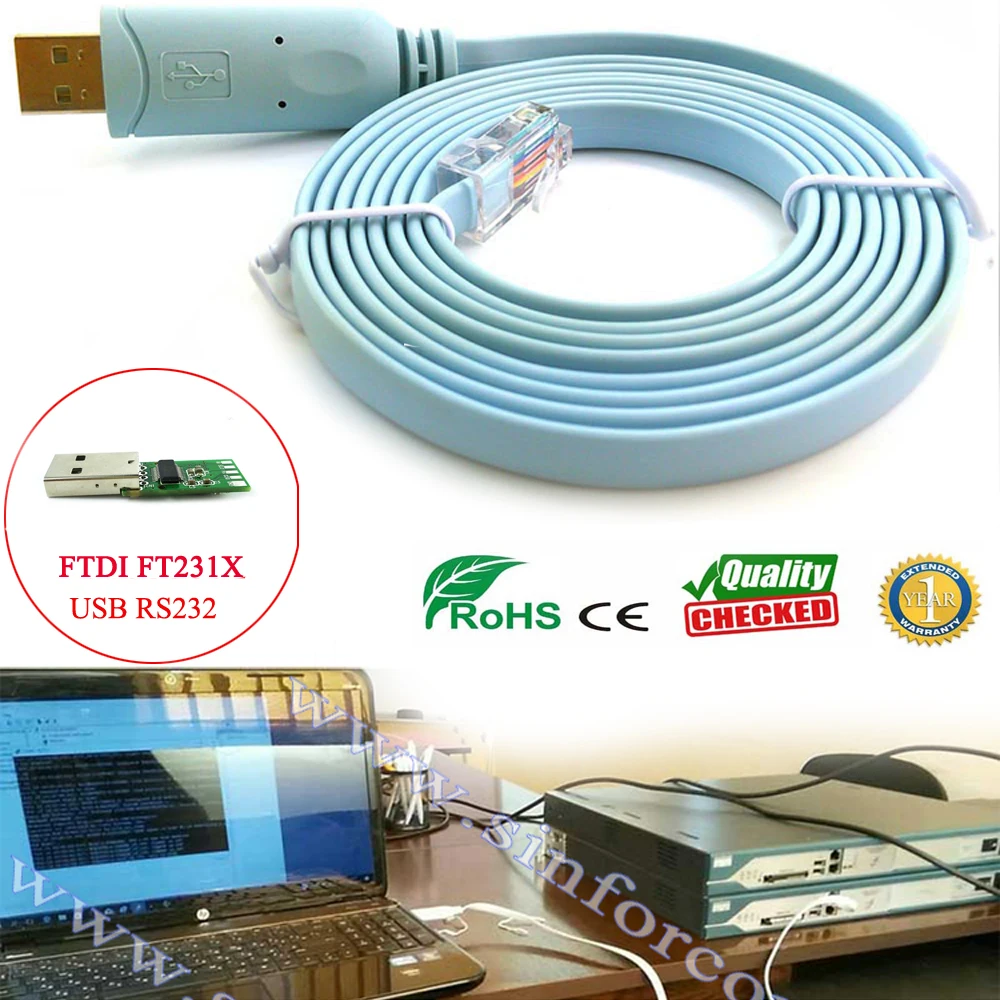

• USB RS232 к RJ45 консольный кабель с экранированием

• Чип FT232RL + ZT213

• FT231XS + ZT213

• Кабель USB к последовательному RS232

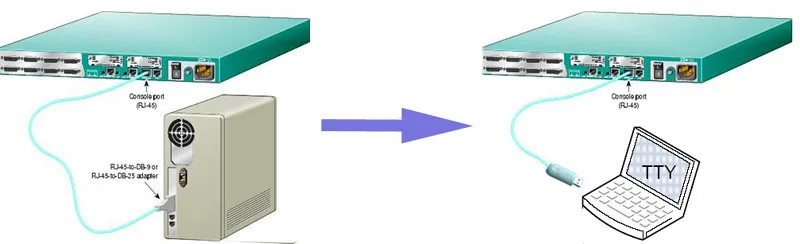

• Кабель управления маршрутизатора USB cisco для модернизации кабеля DB9 - RJ45

• FT232 USB RS232 конвертер

• Кабель USB serial to RJ45

• FT232 RS232 к RJ45 кабель

• Чип FT232RL + ZT213

• Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS

• Интегрированный 1024 байта EEPROM, поддержка идентификации поставщика повторной записи, поддержка Mprog3.5

• Поддержка FTDI VCP драйвера и D2XX драйвера

• Бортовой: TX/RX/CTS/RTS/GND/VCC/DTR/DST/DCD/RI

• VCC = 5 В от usb VDD напрямую, не требуется дополнительная мощность

• 8 ядер, 28AWG, медь, ПВХ куртка, с сливным проводом подключения RJ45 экранированный

• L = 0,15 m ~ 1,8 M, черный

• Применение: управление маршрутизатором, POS терминал, серийный модем

• ROHS, CE, REACH compliance

• Полиэтиленовый пакет для каждого, затем в коробке

• Вес нетто: 78 г

FT232R-это новейшее устройство, которое будет добавлено в диапазон FTDI устройств USB UART interface integram Circuit. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

• Один чип USB для асинхронного последовательного интерфейса передачи данных.

• Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.

• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.

• Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.

• Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).

• Встроенная поддержка символов событий и условий разрыва линии.

• Новый USB FTDIChip-ID? Особенности.

• Новые настраиваемые CBUS I/O контакты.

• Автоматическое управление буфером передачи для приложений RS485.

• Передавайте и получайте светодиодный сигнал.

• Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.

• FIFO принимает и передает буферы для высокой пропускной способности данных.

• 256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.

• Регулируемое время получения буфера.

• Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.

• Новая опция режима битного взрыва CBUS.

• Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.

• Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.

• Поддержка USB приостановить/продолжить.

• Поддержка питания от шины, автономных и мощных USB-конфигураций.

• Интегрированный 3,3 V преобразователь уровня для USB I/O.

• Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.

• Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.

• Высокий выходной привод ввода/вывода.

• Встроенные usb-резисторы.

• Интегральная схема включения питания.

• Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

• Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.

• Опция инверсии сигнала UART.

• Режим оптовой передачи USB.

• 3,3 V до 5,25 V одной поставки Управление.

• Низкая рабочая мощность и usb-приостанавливающий ток.

• Низкое потребление полосы пропускания USB.

• Совместимый контроллер хоста UHCI / OHCI / EHCI.

• Совместимость с полной скоростью USB 2,0.

• -40 °C до 85 °C расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

• Windows 8,1

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Windows сервер 2008 R2

• Windows 7

• Windows 7 x64

• Windows сервер 2008

• Windows сервер 2008 x64

• Windows Vista

• Windows Vista x64

• Windows сервер 2003

• Windows сервер 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, обратитесь к следующему приложению Примечание: TN 132 добавление устройств FTDI поддержка драйвера VCP для Android

Этот кабель предназначен для обновления кабеля DB9 до RJ45, вы можете обратиться к следующей информации о DB9-RJ45 кабеля:

Стандарт ранее известный как RS-232 или RS232 стал EIA-232 затем TIA-232. Большинство стран мира по-прежнему называют его RS232, но многие имена используются.

RS-232D или EIA-561 определяет назначения контактов для использования RS-232 с разъемами RJ45.

Для разъема RJ45, который вы найдете на обоих концах кабеля Cat6, штырь 1-это самый левый штырь, когда вы смотрите на соединитель с помощью вкладки вверх, и кабель уйдет от вас. Проще выпустить кабель с вкладкой вниз, в котором чехол pin 1 находится справа, что приводит к большой потенциальной путанице.

Для разъема DB9 гнездовой штырь 1-это верхний правый и штырь 6-нижний правый, когда вы смотрите на разъем с кабелем, идущим вдали от вас и сбоку с пятью штырьками сверху.

В этот момент, вероятно, хорошо отметить, что вам нужно только три линии, чтобы иметь функциональный кабель. Вам понадобится RD, TD и ground. Все остальные линии используются программным обеспечением для управления данными. Три критических линии обрабатываются аппаратными средствами. Но большинство из нас не пишут программное обеспечение на обоих концах, поэтому он может ждать вечного перехода сигнала, который никогда не произойдет.

Cisco RJ45 до DB9 последовательная консоль Pinout

Если вы знакомы с маршрутизаторами Cisco, то вы видели последовательный консольный штекер RJ45, который они используют, и светло-синий кабель RJ45-DB9. Это не соответствует стандарту EIA-561.

Кабель последовательной консоли Cisco RJ45-DB9

Этот кабель отлично работает с minicom или HyperTerm, потому что аппаратное и программное обеспечение Cisco обрабатывает его. Конечно, можно подключить ваши разъемы RJ45/DB9 после этого pinout. Если вы это сделаете, пожалуйста, четко отметьте разъем, чтобы остальные из нас не предположили, что это RS-232D или EIA/TIA-561 pinout.

Единственная потенциальная проблема с этим заключается в том, что DB9 pin 1 для обнаружения перевозчика (CD) отсутствует. Обычно мы видим pin 1 и pin 6 (CD и DSR), подключенные к выходу DTR с дальнего конца. Но, как я могу подтвердить, кабель работает. И я извлекла кабель, чтобы подтвердить, что pin 1 и pin 9 не подключены ни к чему.

Cisco использует две линии для заземления, чтобы уменьшить перекрестие, что может быть преимуществом для особенно длинных проводов кабеля.
