PIC макетная плата PIC16F877A PIC16F877A-I/P PIC16F серии 8 бит RISC PIC, микропроцессорная техника макетная плата

Обзор

Open16F877A-макетная плата PIC, оснащенная устройством PIC16F877A в качестве микроконтроллера. Он поддерживает расширение с помощью различных дополнительных досок аксессуаров для определенного применения. Модульный и открытый дизайн делает его идеальным для запуска разработки приложения с микроконтроллером PIC.

Что на плате

1. PIC16F877A-I/P:Высокопроизводительный MCU PIC, который отличается:
   • Ядро:PIC 8 бит RISC
   • Рабочая частота:20 МГц макс
   • Операционной Напряжение:2-5,5 V
   • Посылка:DIP40
   • I/Os:33
   • Память:14 КБ Flash, 368B RAM, 256B EEPROM
   • Связь интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
   • Исправление/программирование:ICSP интерфейсов
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Мощность переключатель
4. Мощность индикатор
5. Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы
6. Ключи пользователя:Для проверки ввода/вывода и/или контроля программ
7. Джойстик:Пять положений
8. Кнопка сброса
9. Зуммер
10. Инфракрасный приемник
11. Кристаллический осциллятор 4 м
12. 16 I/Os интерфейс | 8-битный AD интерфейс
    • Для подключения аксессуаров, плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный, и т. Д.
    • Есть также 8-битный AD интерфейс используется для AD тестирования
13. 8 Интерфейс I/Os:Для подключения досок аксессуаров, с помощью управления I/O, например, 8 кнопок, двигателя и т. Д.
14. SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
15. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д.
16. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
17. UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
20. Интерфейс ЖК-дисплея:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (3,3 V с синей подсветкой)
21. Разъем постоянного тока 5 В
22. Изготовленные на заказ с украшением в виде кристаллов разъем
23. Входная/Выходная мощность VCC:Обычно используется для выхода источника питания, и/или для использования с другой платой применения
24. MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения
25. ICSP интерфейс:Для гайки/программирования
26. Светодиоды джемпер
27. Ключи пользователя джемпер
28. Джойстик джемпер
29. Джемпер PS/2
30. Джемпер с 1 проводом
31. Зуммер джемпер
32. ИК-джемпер
33. VCC Перемычка выбора
34. С украшением в виде кристаллов Перемычка выбора
35. RA4 подтягивание джемпер

Для джемпер 26-32:

• Короткая перемычка для подключения к I/Os, используемая в коде примера;
• Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода.

Фото

Примечание:
Open16F877A не интегрирует какую-либо функцию отлаживания, необходим локатор.
Дополнительные платы на фото не включены в стандартную посылка Open16F877A.

ICSP Интерфейс

На рисунке, приведенной ниже, показаны криограммы коннектора ICSP

Развития ресурсы

• Соответствующее программное обеспечение (MPLAB и т. д.)
• Демонстрационный код (образцы в с)
• Схема (PDF)
• Документы для разработки пос (технические характеристики и т. Д.)

Вики:Www.wav eshare.com/wiki/Open16F877A

Посылка содержит

1. Макетная плата Open16F877A x 1
2. PIC16F877A x 1

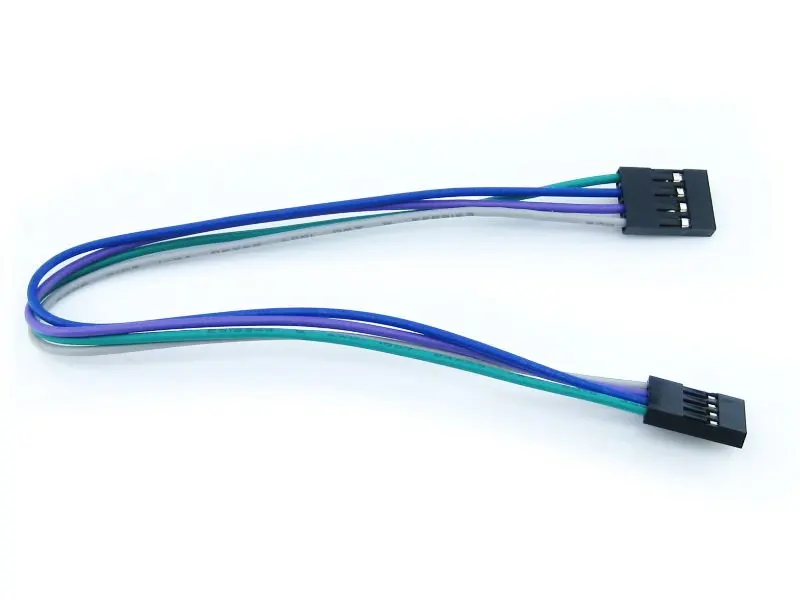

3. 4-контактный провод х 2
4. 2-контактный провод х 2
5. Кабель питания USB x 1
