CNC роутер 3 осевая плата драйвера шагового двигателя TB6560 3.5A поддержка MACH3 KCAM4 EMC2 #

CNC роутер 3 осевая плата драйвера шагового двигателя TB6560 3.5A поддержка MACH3 KCAM4 EMC2 #

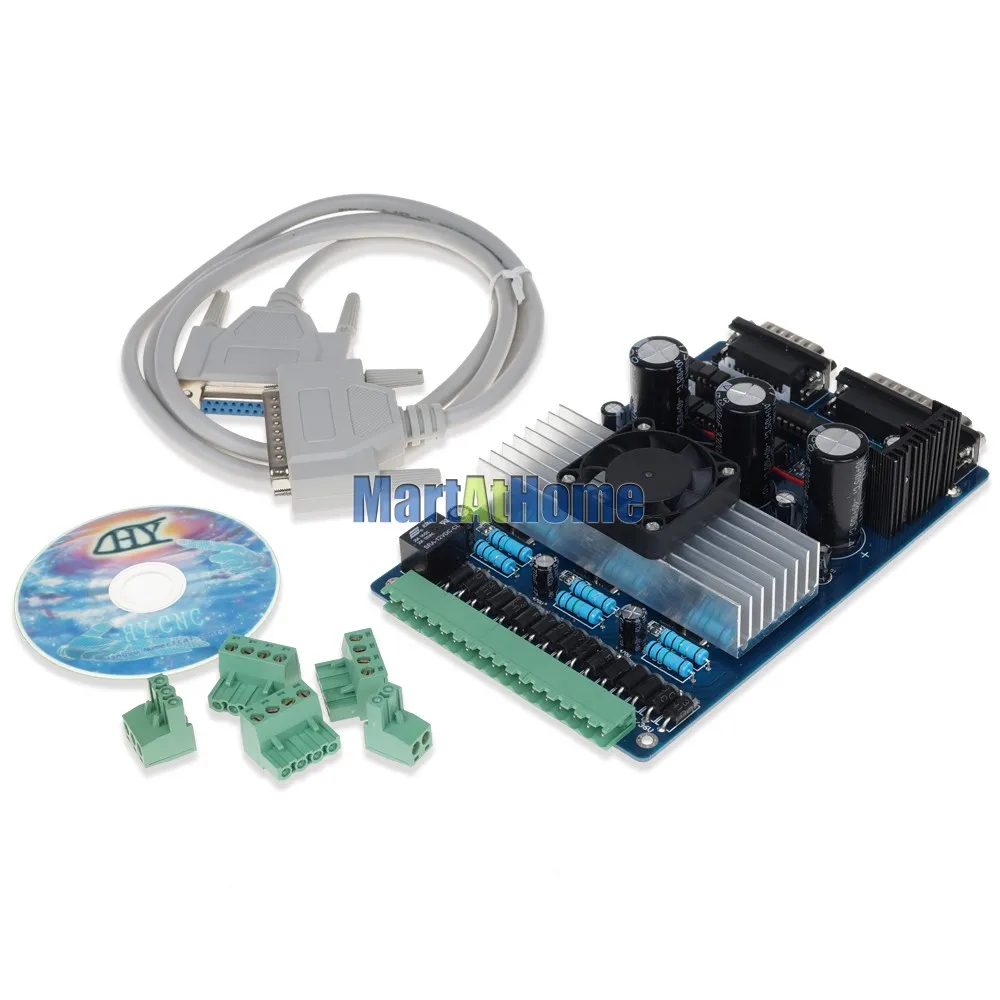

• 1 х 3 оси TB6560 Драйвер шагового двигателяHY-TB3DV-M

• 5 x соединители проводов

• 1 х кабель

• Руководство на английском языке, Mach3 с лицензией (Мы не предлагаем компакт-диск, и мы вышлем вам ссылку для загрузки.)

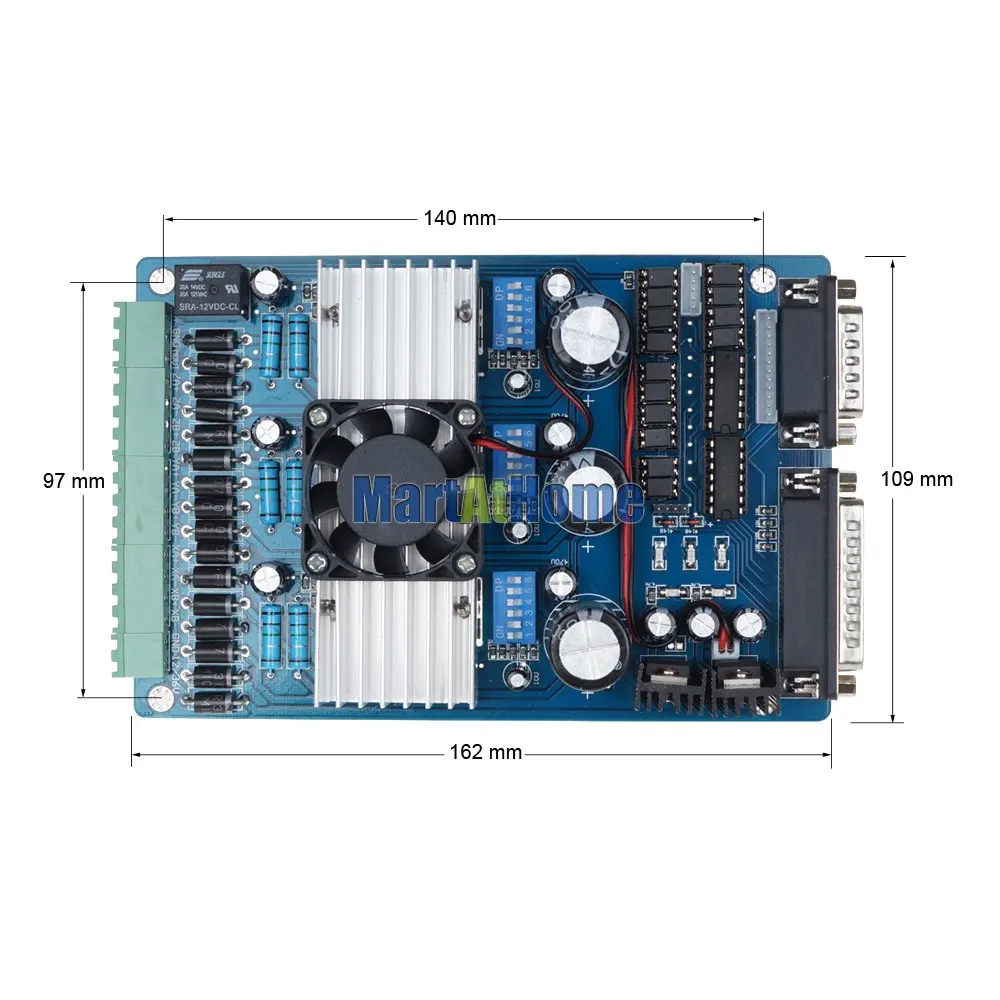

Это шаговый Драйвер 3,5 Ампер со встроенным параллельным интерфейсом.

Особенности шагового двигателя:

• Toshiba TB6560AHQ чип-Высокая мощность, максимальная 3.5A привод тока чипсет!

• 1-1/16 микроступенчатая Настройка-Более высокая точность и плавность работы, чем стандарт 1, 1/2 шаг!

• Регулируемые настройки тока привода для каждой оси-25%,50%,75%,100% полного тока может быть установлен для различных шаговых двигателей

• Защита от перегрузки, перегрузки по току и перегрева-Полная защита для вашего компьютера и периферийного оборудования!

• На плате тока импульсный источник-Выходная мощность может быть установлена в соответствии с особыми требованиями пользователя!

• Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя

• Реле шпинделя интерфейс-Выходы Макс. 36 в 7.5A для электродвигателей шпинделя или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!)

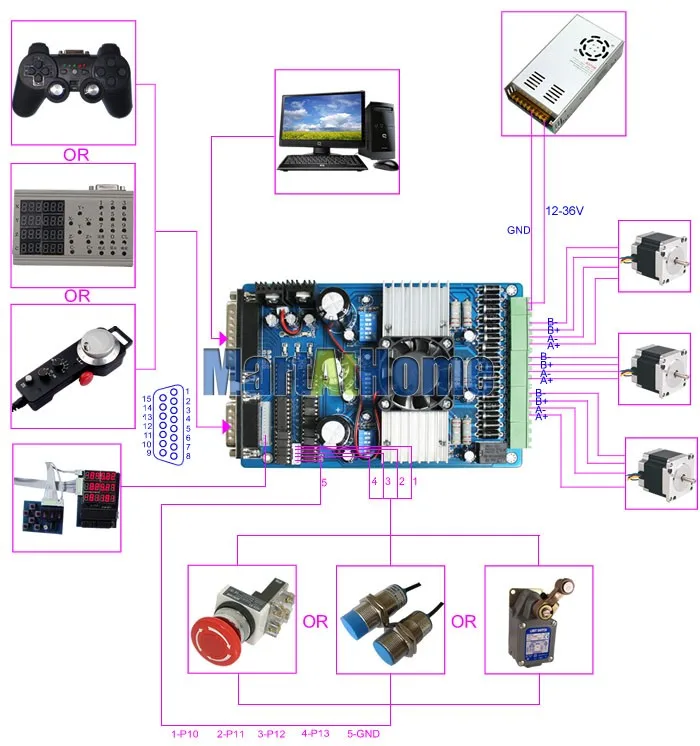

• 4 канала входного сигнала интерфейса-Может использоваться для ограничения XYZ и аварийной остановки!

• Профессиональный дизайн-Двухступенчатая обработка сигнала с супер анти-помех!

• Биполярный привод измельчителя постоянного тока с нерезонансной областью-Управление моторами плавно через диапазон без эффекта ползучести!

• Четыре управляющих входа (разделены на пары ножей)-Позволяет установить лимит и аварийную остановку!

• Универсальный архитектуры-Поддерживает большинство параллельных программного обеспеченияMACH3,KCAM4,EMC2И т. д.!

Dip настройки:

Внимание:

• Источник питания постоянного тока 12-36 в (не входит в комплект)
  * Выбор напряжения:
  12-16V DC источник питания для Nema 17 шаговых двигателей
  16-24V DC источник питания для Nema 23 шаговый двигатель
  24-36V DC источник питания для Nema 34 шаговый двигатель
  (Высокое напряжение сгорит чипы или шаговые двигатели!)
  * Ampertage выбор:
  Выходной ток блока питания может быть рассчитан по следующим выражению:
  Выходной ток = Номинальный ток шагового двигателя * Количество + 2а
  (Например, если вы хотите управлять 3 * 3A Nema 23 Шагового мотора, то рекомендуется 24V 11A DC источник питания, но более высокая мощность, такая как 24V 15A также будет хорошим.
  Если вы не уверены в выборе источника питания, пожалуйста, не стесняйтесь обращаться к нам за помощью)

• Выходная мощность 12 В должна быть приложена к вентилятору радиатора 12 В

• Выход драйвера совместим с 2 или 4 фазами, 4,6 или 8 свинцовыми шаговыми моторами, 3 А Макс.

• Подходит для однополярных или биполярных шаговых двигателей.

• Напряжение регулируется скорость вращения шпинделя контролируется параллельным интерфейсом как функция напряжения питания.

Технические характеристики:

* Простые решения, если драйвер работает неправильно:

• Пожалуйста, дважды проверьте настройки программного обеспечения в соответствии с рис. 5 и рис. 6

• Пожалуйста, убедитесь, что параллельный кабель был плотно подключен

• Пожалуйста, выключите блок питания перед изменением настроек dip

• Пожалуйста, используйте стабильный высококачественный источник питания постоянного тока для этого драйвера

• Проблемы с использованием Mach3, пожалуйста, обратитесь к инструкции пользователя Mach 3

• В случае возникновения проблем, пожалуйста, свяжитесь с нами!
