Двухфазный шаговый двигатель Leadshine DM556S макс. 200 кГц 24 В/36 В постоянного тока может

Двухфазный шаговый двигатель Leadshine DM556S макс. 200 кГц 24 В/36 В постоянного тока может

Какая посылка?

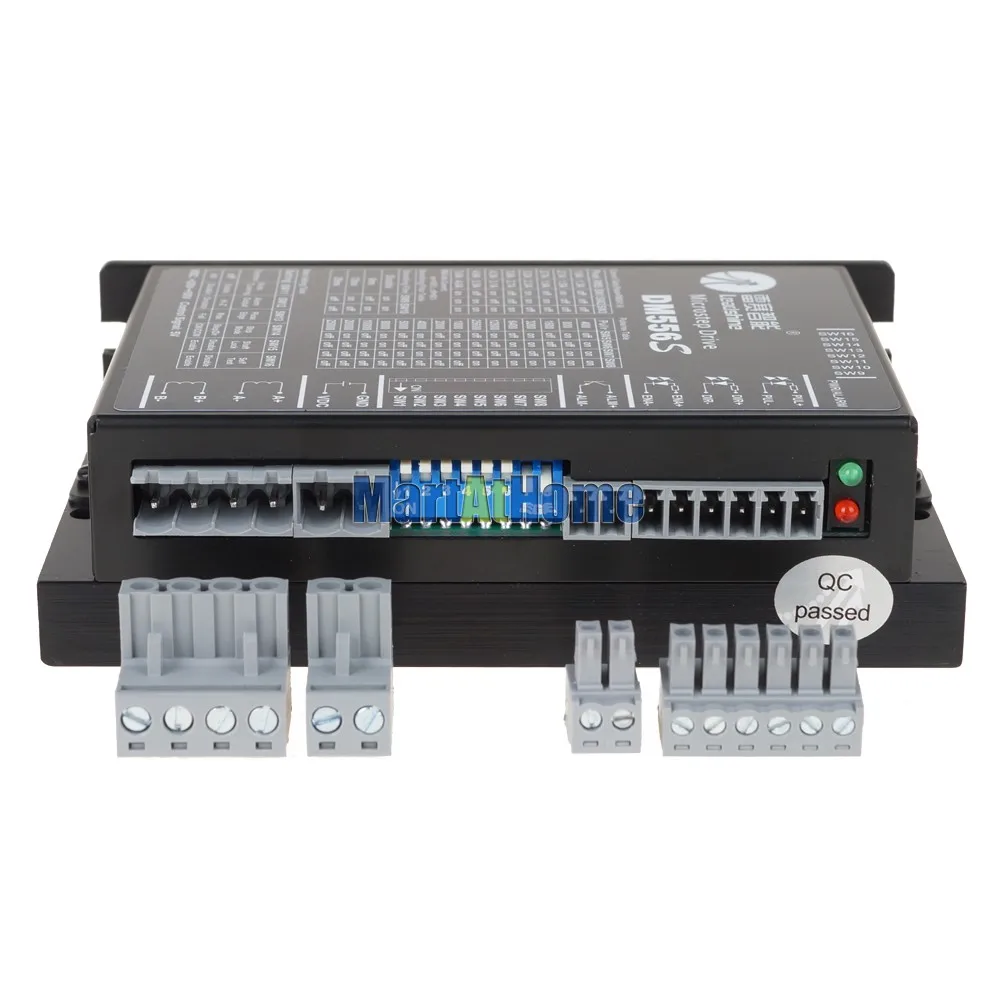

1 шаговый драйвер Leadshine DM556S

Обзор: материнская плата

Leadshine DM556S-новый высокопроизводительный цифровой двухфазный шаговый драйвер. Он использует 32-битный DSP технология. Пользователи могут установить широко используемый 8-скорость тока и 16-ступенчатая подразделение, чтобы удовлетворить потребности большинства приложений. Низкая, средняя и высокая скорость работы очень стабильная и шум небольшой. Различные функции могут быть выбраны с помощью внешнего набора номера, что значительно облегчает применение клиента.

DM556S может заменить DM556. DM556S более стабильная производительность и больше функций.

Особенности:

32-бит DSP технология;

Ультра низкий уровень вибрации;

Встроенное высокое подразделение, диалектируемое по желанию;

Функция автоматического настройки питания, код набора номера опционально;

Точное управление током значительно снижает нагрев двигателя;

Ток автоматически уменьшается наполовину в состоянии покоя, выбор SW4;

Поддержка одинарного и двойного импульса, выбор кода циферблата;

Может управлять 4,6,8 проводов 2-фазный шаговый моторы;

Оптически изолированный дифференциальный входной сигнал;

Частота импульсного отклика до 200 кГц;

3-значный набора, можно установить 8 скачков напряжения и питания;

4-разрядный набора, Регулируемый 16-сегмент подразделение;

С перенапряжением, коротким замыканием и другими функциями защиты;

Внешний сигнал тревоги, максимальный выходной ток 100 мА, Выдерживает напряжение 24 В постоянного тока.

Применение:

Подходит для всех видов оборудования и инструментов для автоматизации малого и среднего размера, таких как: гравировальный станок, маркировочная машина, режущая машина, лазерная фотостудия, плоттер, станок с ЧПУ, автоматическое сборочное оборудование и т. д.

Электрические источника электропитания постоянного тока (T_J= 25^OC/77^OF)

Метод охлаждения: Естественное охлаждение или принудительное воздушное охлаждение

Рабочая Защита окружающей среды:

-Случай: не может быть помещен рядом с другим тепловыделяющим оборудованием, чтобы избежать пыли, масляного тумана, коррозионного газа, влажности и сильной вибрации, воспламеняющихся газов и проводящей пыли запрещены;

-Температура: 0 ~ 50 °C

-Влажность: 40 ~ 90% относительной влажности

-Вибрация: 10 ~ 55 Гц/0,15 мм

Температура хранения:-20 °C ~ 65 °C

Вес:230 г

Механические характеристики (единица измерения: мм [дюйм])

Мощность выбор блока:

В источника питания напряжение может работать нормально между DC20V и с алюминиевой крышкой, 50В. Драйвер Leadshine DM556S предпочтительно питается от нерегулируемого источника питания постоянного тока или трансформаторного бака + мостового выпрямителя + конденсаторного фильтра. Используйте rs рекомендуется использовать источник питания постоянного тока 24-48 В, чтобы избежать перепадов сетки, превышающих рабочий диапазон напряжения драйвера.

При использовании регулируемого импульсного источника питания имейте в виду, что диапазон выходного тока импульсного источника питания должен быть установлен на максимум.

Пожалуйста, обратите внимание:

1) при проводке, пожалуйста, обратите внимание на положительные и отрицательные полюсы источника питания.

2) лучше всего использовать нерегулируемый источник питания;

3) при использовании нерегулируемого источника питания Выходная мощность источника питания должна быть больше 60% от установленного тока привода;

4) при использовании регулируемого импульсного источника питания выходной ток источника питания должен быть больше или равен рабочему току драйвера;

5) чтобы снизить затраты, два или три накопителя могут совместно использовать один источник питания, но источник питания должен быть достаточно большим.

Двигатель в комплекте:

Leadshine DM556S может использоваться для того, чтобы Флешка Frozen 4, 6 и 8-провода Гибридный 2-х фазный, 4 фазы шагового двигателя с углы шага 1,8 и 0,9 градусов.

При выборе двигателя он в основном определяется крутящим моментом и номинальным током двигателя. Крутящий момент в основном определяется размером двигателя. Большой двигатель имеет большой крутящий момент; Ток в основном связан с индуктивностью, а двигатель с малой индуктивностью имеет высокую скорость, но ток большой.

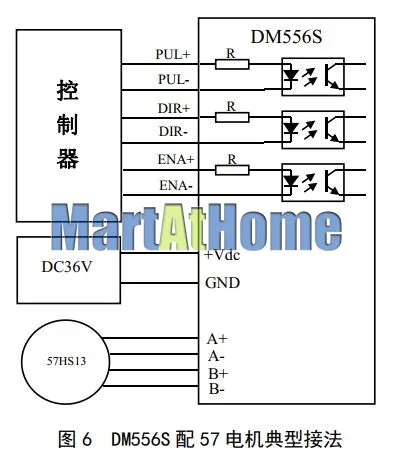

Типичное соединение между DM556S, источник питания, 57 шаговый двигатель:
