Описание товара

Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520Плата разработки микроконтроллера PIC18F4520 I/P 8 битная RISC PIC плата = Waveshare Open18F4520



PIC доска PIC18F4520-I/P PIC18F4520 8 бит RISC PIC, микропроцессорная техника макетная плата = Waveshare Open18F4520 Стандартный



Макетная плата PIC предназначена для серии PIC18F, имеет MCU PIC18F4520 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Open18F4520 development board

Обзор

Open18F4520-это макетная плата PIC, которая оснащена устройством PIC18F4520 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

What's On Board

Open18F4520 development board on board resource

  1. 1. PIC18F4520-I/П:Высокая производительность PIC MCU, который характеристики:
    • Ядро:PIC 8-bit RISC
    • Рабочая частота:40 МГц макс
    • Операционной Напряжение:2-5,5 V
    • Посылка:DIP40
    • Ввода/вывода:36
    • Память:32кб Flash, 1536B RAM, 256B EEPROM
    • Связь интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
    • Отладки/программирования:ICSP интерфейсов
  2. 2. AMS1117-3.3:3,3 V регулятор напряжения
  3. 3. Мощность переключатель
  4. 4. Мощность индикатор
  5. 5. Светодиодная подсветка:Удобно для указания состояния ввода/вывода и/или состояния работы программы
  6. 6. Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
  7. 7. Джойстик:Пять положений
  8. 8. Кнопка сброса
  9. 9. Звуковой сигнал
  10. 10. Инфракрасного приемника
  11. 11. И формирующая листы для кровли 4 М кварцевый генератор
  12. 12. 16 I/Os интерфейс | 8-битный AD интерфейс
    • Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д.
    • Есть также 8-битный AD интерфейс используется для AD тестирования
  13. 13. 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
  14. 14. SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
  15. 15. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
  16. 16. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
  17. 17. UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
  18. 18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
  19. 19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
  20. 20. Персонаж ЖК-дисплей интерфейс:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (3,3 V с синей подсветкой)
  21. 21. 5V DC jack
  22. 22. Изготовленные на заказ с украшением в виде кристаллов разъем
  23. 23. VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
  24. 24. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
  25. 25 лет. ICSP интерфейс:Для отладки/программирования
  26. 26. Светодиоды джемпер
  27. 27. Ключи пользователя джемпер
  28. 28. Джойстик джемпер
  29. 29. PS/2 джемпер
  30. 30. 1-проводной джемпер
  31. 31. Зуммер джемпер
  32. 32. ИК-джемпер
  33. 33. VCC Перемычка выбора
  34. 34. С украшением в виде кристаллов Перемычка выбора
  35. 35. Выдвижной джемпер RA4

Для перемычки 26-32:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера;
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки.



Фото

PIC Development Board
Open18F4520 макетная плата PIC Development Board
Подключение к ЖК-дисплею с сенсорным экраном PIC Development Board
Подключение к персонажа ЖК-дисплей PIC Development Board
Подключение к PICkit3
Подключение к различные периферийные устройства 2.2inch 320x240 Touch LCD
Подключение к ЖК-дисплею с сенсорным экраном RS232 Board
Подключение к плате RS232 через UART PL2303 USB UART Board mini
Подключение к USB UART Board через UART FT245 USB FIFO Board
Подключение к USB плата FIFO через интерфейс I/Os 16 8 SEG LED Board
Подключение к 8-SEG светодиодный через интерфейс 16 I/Os 8 Push Buttons
8 кнопок на интерфейсе 8 I/Os AD Keypad
Клавиатура AD на интерфейсе 8 I/Os AT24CXX EEPROM Board
Подключение к плата EEPROM через I2C PCF8563 RTC Board
Подключение к плате RTC через I2C I2C cascading x3
Многофункциональный периферийный модуль I2C, подключенный к шине I2C AT45DBXX DataFlash Board
Подключение к плате DataFlash через SPI Micro SD Board
Подключение к плате Micro SD Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание:
Open18F4520 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную посылка Open18F4520.

ICSP Интерфейс

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP

ICSP interface header pinouts

Развития ресурсы

  • Сопутствующее программное обеспечение (MPLAB и т. Д.)
  • Демонстрационный код (примеры в C)
  • Схема (PDF)
  • Документы по разработке изображений (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/Open18F4520

Посылка содержит

  1. 1. Open18F4520 макетная плата x 1

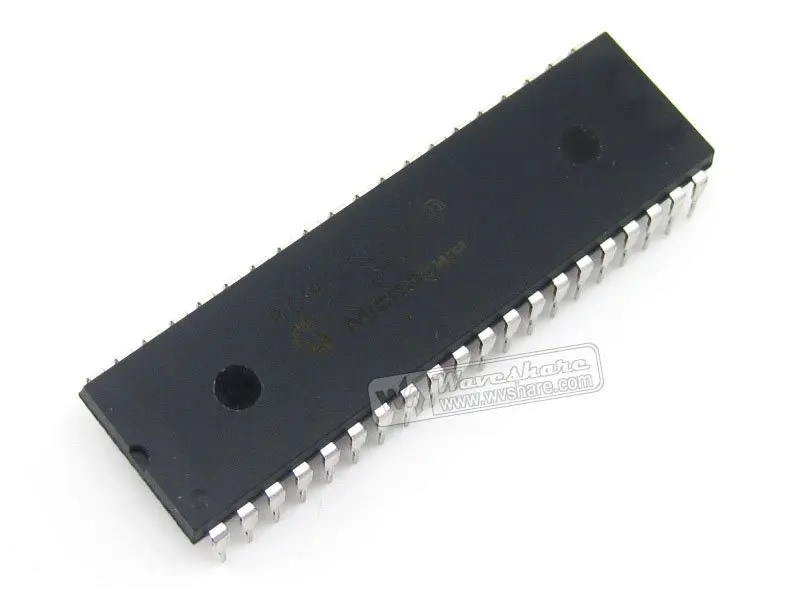

  2. 2. PIC18F4520 x 1

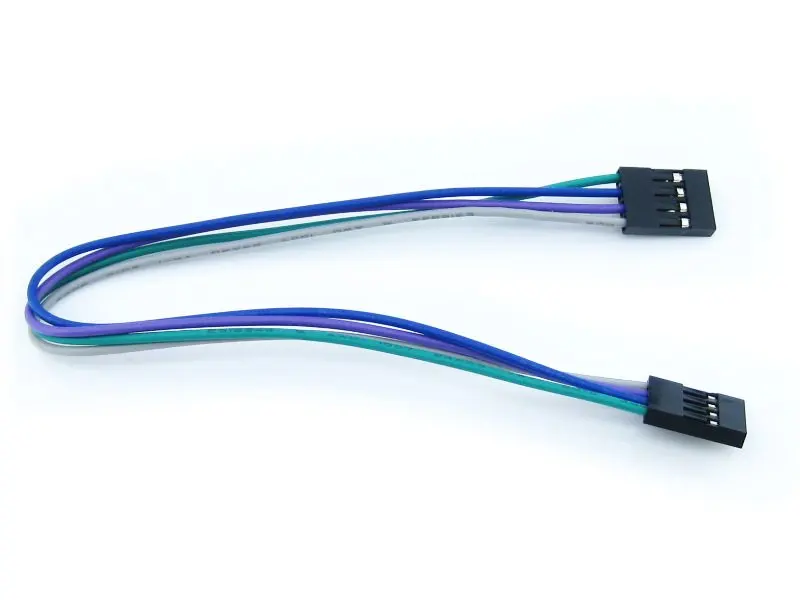

  3. 3. 4-контактный провод х 2
  4. 4. 2-контактный провод x 2

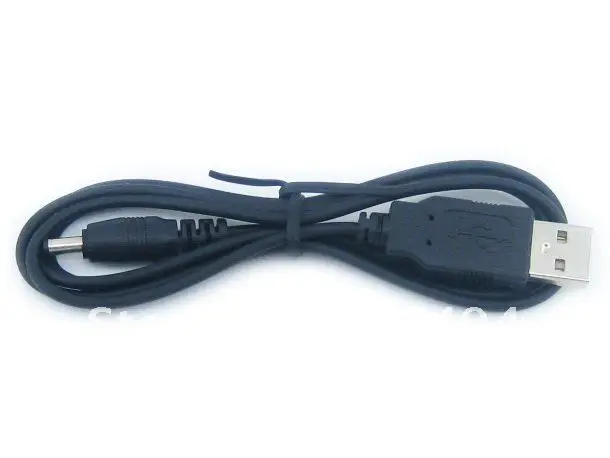

  5. 5. Кабель питания USB x 1
-1 шт. 2 3 4 5
