UPA Usb с 1 3 SN:050D5A5B eeprom aeeprom адаптер ECU Программатор диагностический инструмент

SN:050D5A5B

Программное обеспечение UPA содержит V1.2 и V1.3 в одном компакт-диске.

V1.3 должен быть установлен с системой XP.

Основные 4 причины получить программатор USB UPA

1. Язык: английский.
2. Аппаратная версия: V2014
3. Программное обеспечение: V1.3
4. Поддержка функции Nec

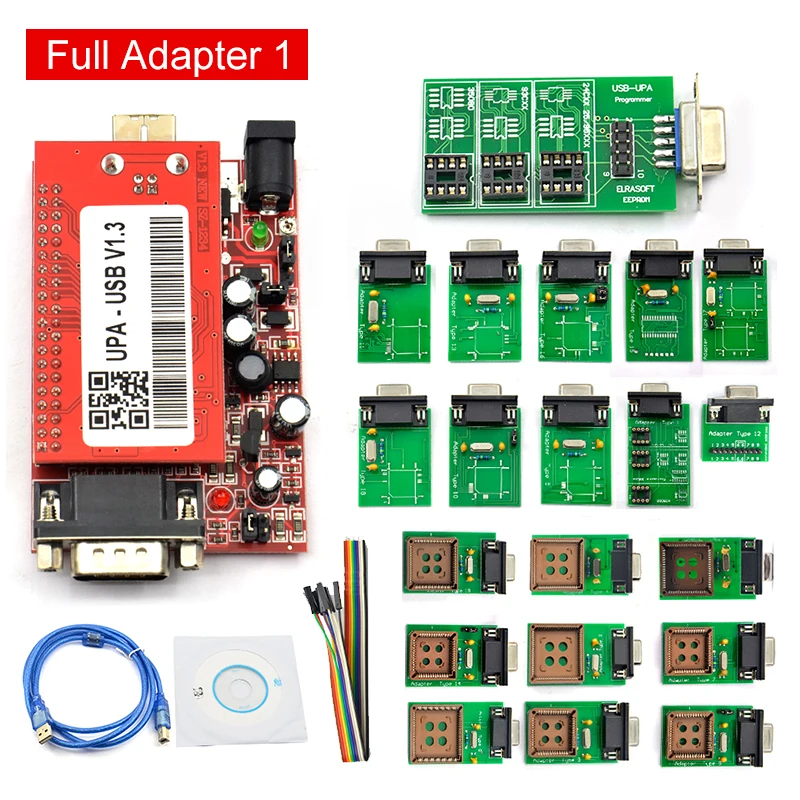

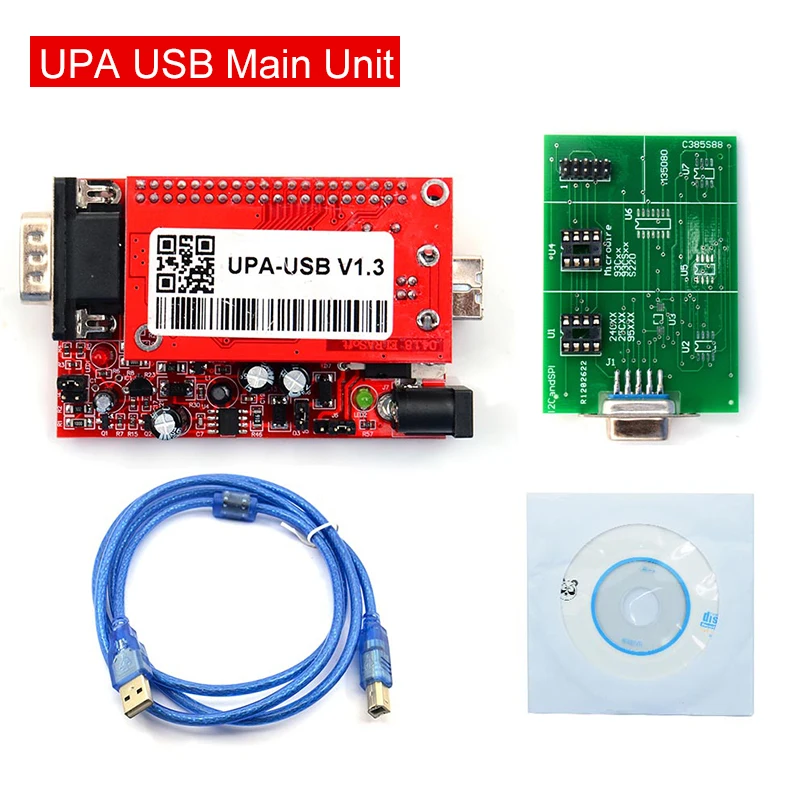

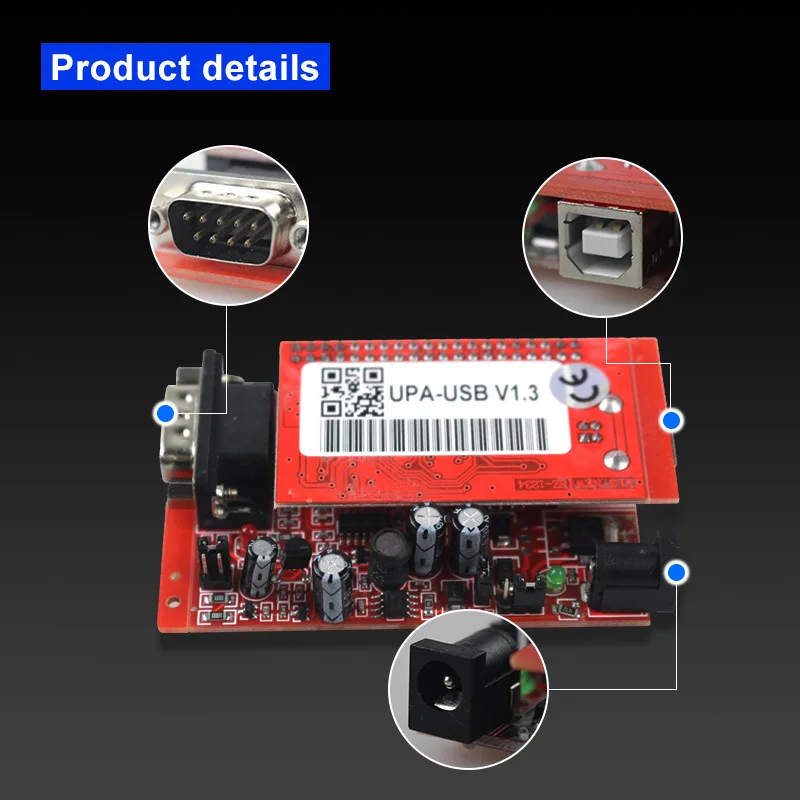

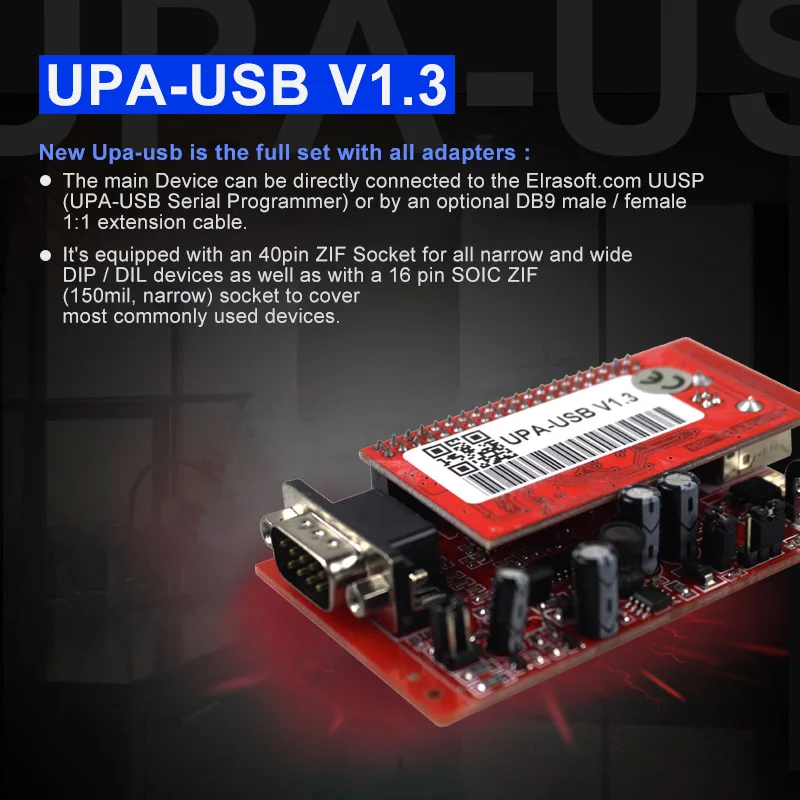

Новый Upa-usb является полным набором со всеми адаптерами, Основное устройство может быть напрямую подключено к th e Elrasoft.com UUSP (UPA-USB последовательный программатор) или с помощью дополнительного DB9 мужской/женский 1:1 удлинитель. Он оснащен 40pin ZIF сокет для всех узких и широких DIP / DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства производится по специальным клавишам конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой все вручную.

Дополнительные пакеты могут покрываться за счет Обычно доступные адаптеры подключены к 40 pin ZIF гнездо.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, которые могут быть подключены с помощью стандарта 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Включенные адаптеры PLCC ISP должны быть поставлены непосредственно над спаянным чипом оконечного устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP к ISP мишень можно включать и выключать с перемычкой рядом с 10-контактный разъем ISP)

UPA-USB программатор устройства V1.3 обновленная информация:

Файла MC9S12HY64/HA32 поддержка
Поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A
Добавлены поддержка 24C1024, 24C1025
Добавлены объемные стираемые данные памяти в фотографии 16F913-7/946, 12F629/675
Файла сценарий функция GetPage
Добавлен скрипт функции AutoBaudRateDevice (только устройства hc08)
Добавлена функция сценария GetProgrammerFrameChildCtrl (string: string): TControl
Добавлены скрипт функции EnablePicMemoryAreas ( AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
Исправлена ошибка с функциями script ProgramDevice, ReadDevice... При использовании с фото
Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)
Исправлена ошибка при чтении 68hc11, если осциллятор не настроен на автоматический
Обновленный пример сценария файлов
Программное обеспечение подписано в цифровой форме
Usb-драйвер upausb.sys с цифровой подписью
EEproms

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 (1:1). Вставьте правильный ключ config в слот материнской платы и начните Программирование с помощью ZIF или SOIC Socket. Вы также можете использовать входящий в комплект DIL to 10pin плоский ленточный коннектор, поместить его в гнездо ZIF и подключить SOIC клип или зажимы для использования ISP.

Motorola MCU

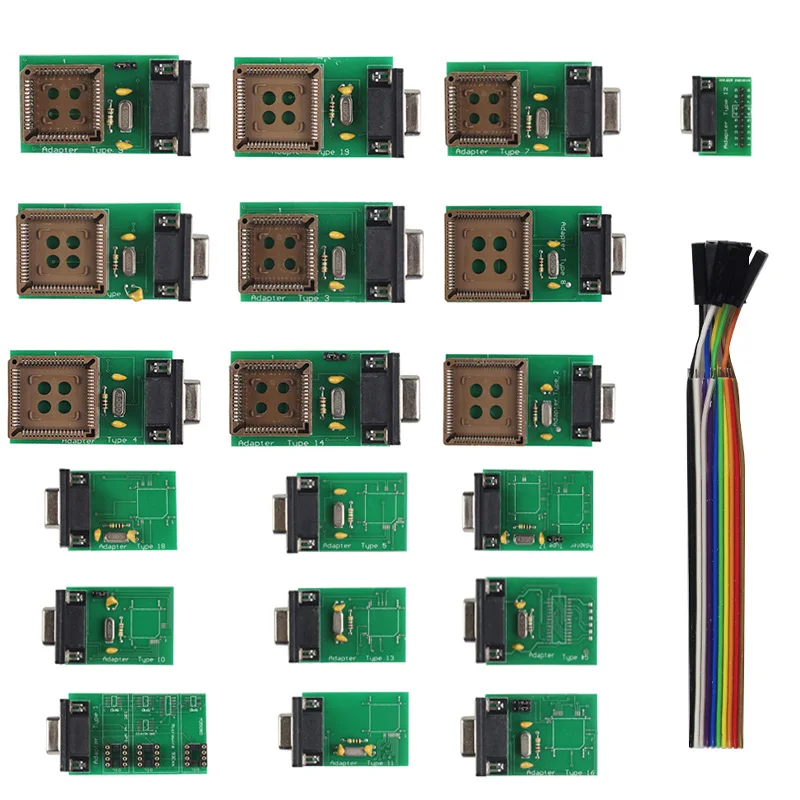

Выберите адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере) А также к 10pin разъему ISP основной платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = цель, поставляемая из upa, off = цель получена самостоятельно). Вставьте адаптер над спаянным MCU PLCC на целевой печатной плате. (Без пайки, без распиновочного обзора, без подсчета штифтов, экономит много времени и хлопот и позволит вам сделать свою работу быстрее, точно и проще)

Как только ваша мастерская будет оборудована нашим набором адаптеров, у вас будет совершенно новый опыт UPA.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32

Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8

Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs iec: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* EEPROM только в том случае,

.. UDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
