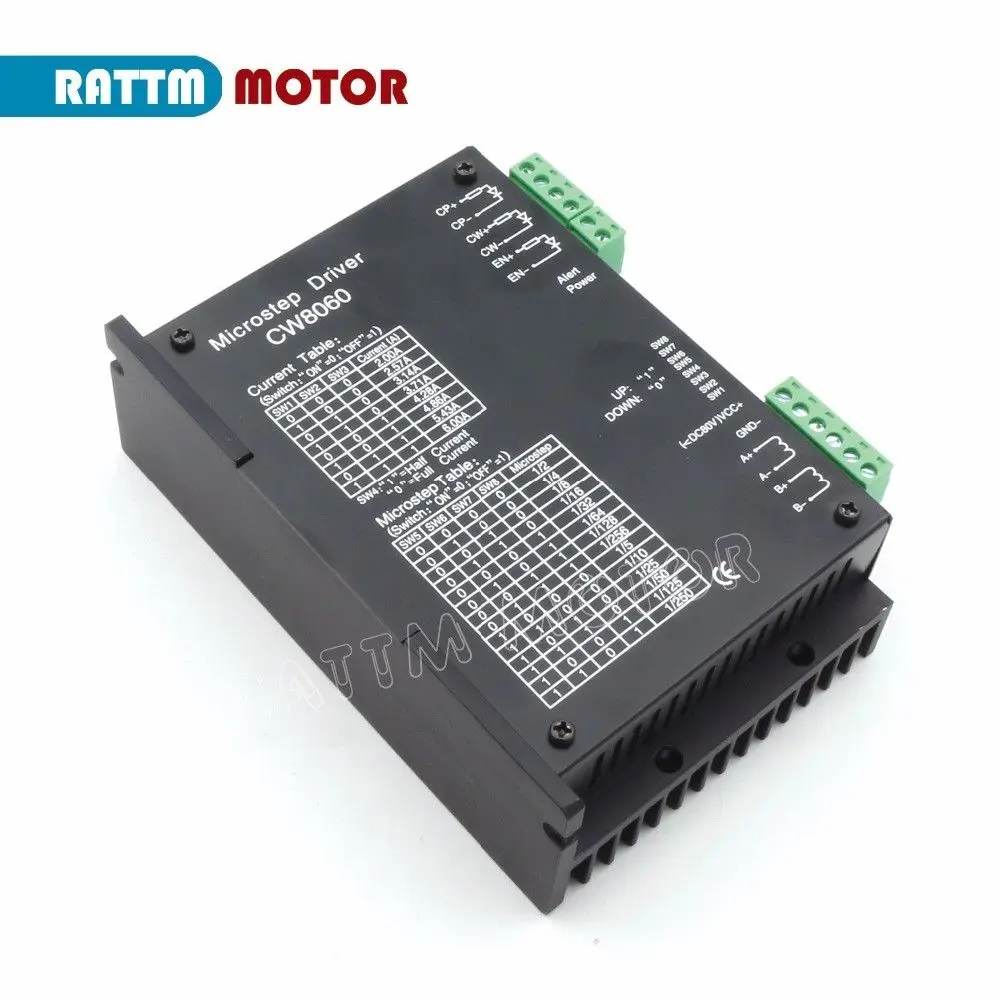

Драйвер шагового двигателя с ЧПУ CW8060 80 В постоянного тока 6 А 256 микрошаг для Nema23 34

Хорошая новость

Посылка включает в себя:

• 1 х Драйвер шагового двигателя CW8060

CW8060 драйверХарактеристики:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц;

6. Размеры: 147 мм x 97 мм x 30 мм;

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6А

Порты ввода/вывода:

1. VCC +: постоянный ток питания положительного полюса;

Обратите внимание: Должна быть защищена от превышения 80 в.

Чтобы не повредить модуль

2. GND: Катод питания постоянного тока;

3. A +, A-: шаговый двигатель с одной обмоткой;

4. B +, B-: шаговый двигатель с другой обмоткой;

5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);

6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;

7. Отдых +, отдых-: без двигателя.

Интерфейс см;Нужную картинку

Обратите внимание:

1, когда температура окружающей среды высокая или рабочий ток более 3 А, закрепите модуль на большой металлической оболочке, или используйте осевой вентилятор рассеивает тепло, чтобы модуль работал "надежно в течение длительного времени.

2, половинный ток автоматически: если управляющая машина не отправляет сигнал в половину секунды, драйвер автоматически вводит половинчатое текущее состояние для экономии электроэнергии, фазовый ток обмотки электрической

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи могут подключиться к фазе по ошибке, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхивание и выход небольшой. Пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой

Применение Обратите внимание:

Чтобы избежать использования в нефтяных загрязнениях, пыли и коррозионной газовой среде

1. Чтобы положить его в место с хорошей вентиляцией
2. Пожалуйста, обратите внимание на соединение с правильной мощностью (+ и-), чтобы избежать поломки драйвера
3. Пожалуйста, проверьте его, когда подтвердите правильность подключения

Переключатель на выбор:("ON = 0,OFF = 1")

1.Микрошаговый на выбор:

2. В настоящее время выбора:

3. Полный ток или половина тока на выбор:

SW4:0 = полный ток; 1 = половина тока

4. Импульсный выбор:

Обычно настройка по умолчанию является одним импульсом.

5. Импульсный выбор:
