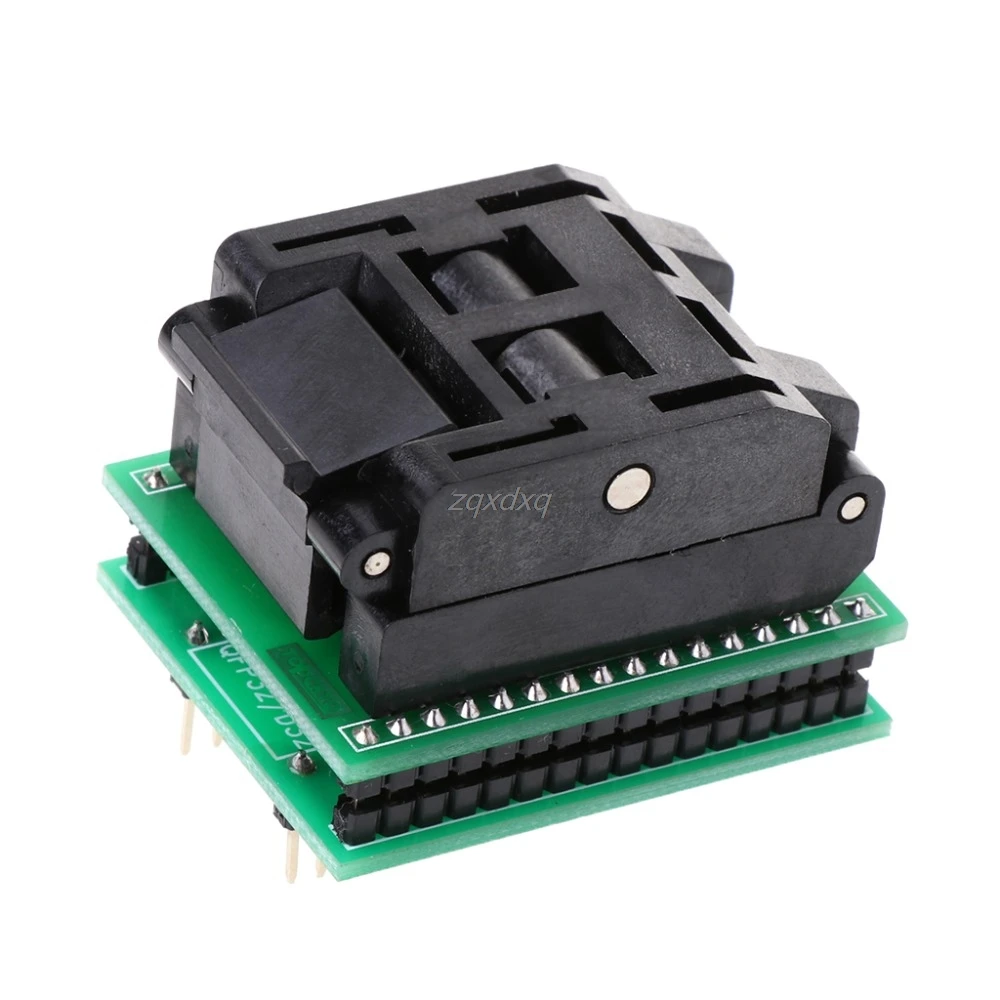

TQFP32 QFP32 для DIP32/28 программатор IC АДАПТЕР тестовая розетка микросхемы AUG_18 Прямая

925,92 руб.

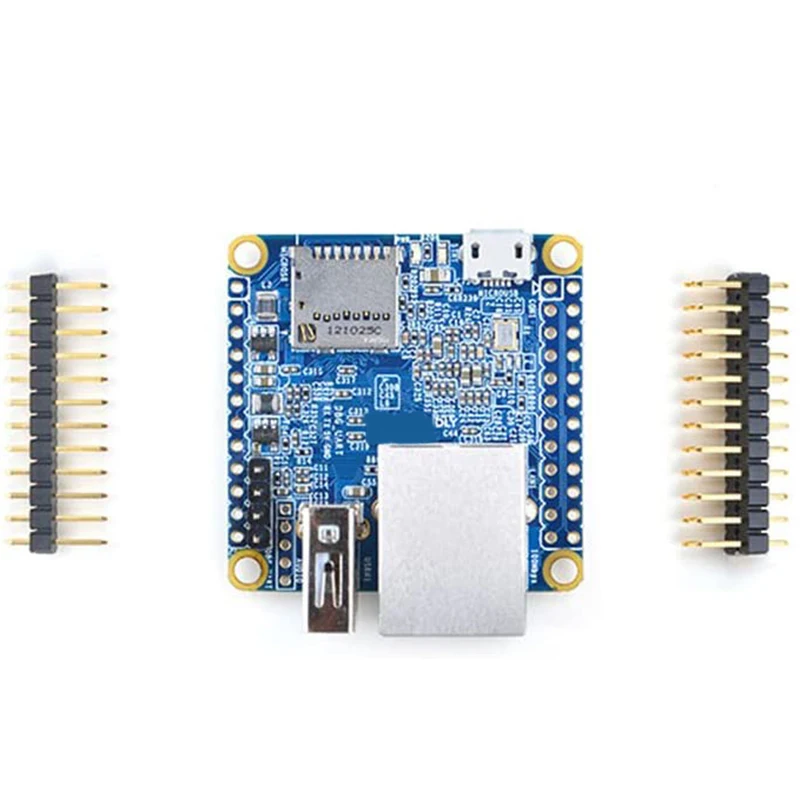

NanoPi NEO с открытым исходным кодом Allwinner H3 макетная плата Super Raspberry Pie

1 719,57 руб.

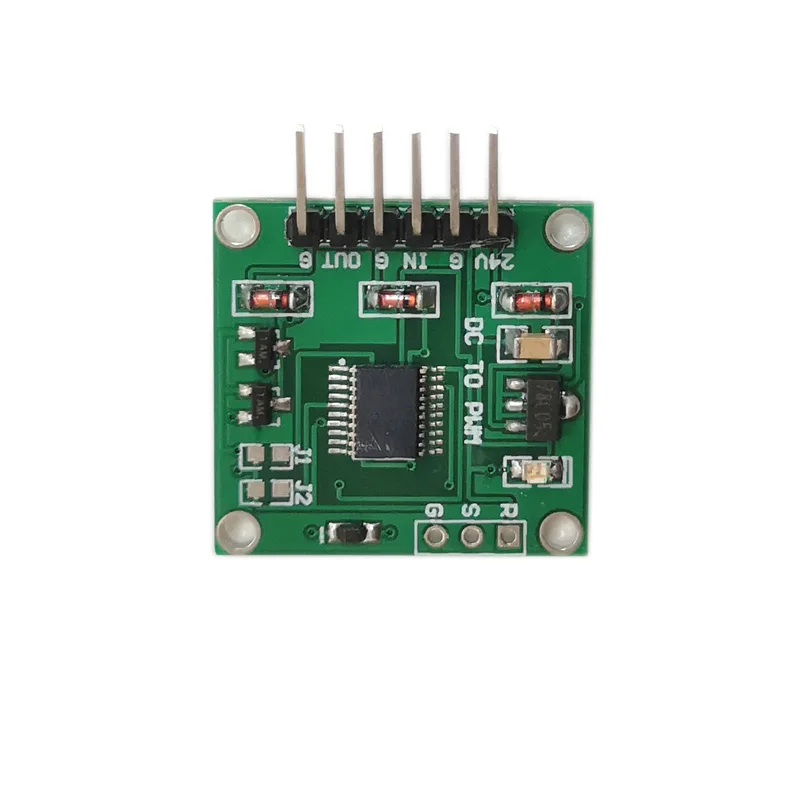

Диапазон рабочего цикла от 0 до 5 В 10 ШИМ 100%|Демонстрационные стенды| |

838,73 руб.

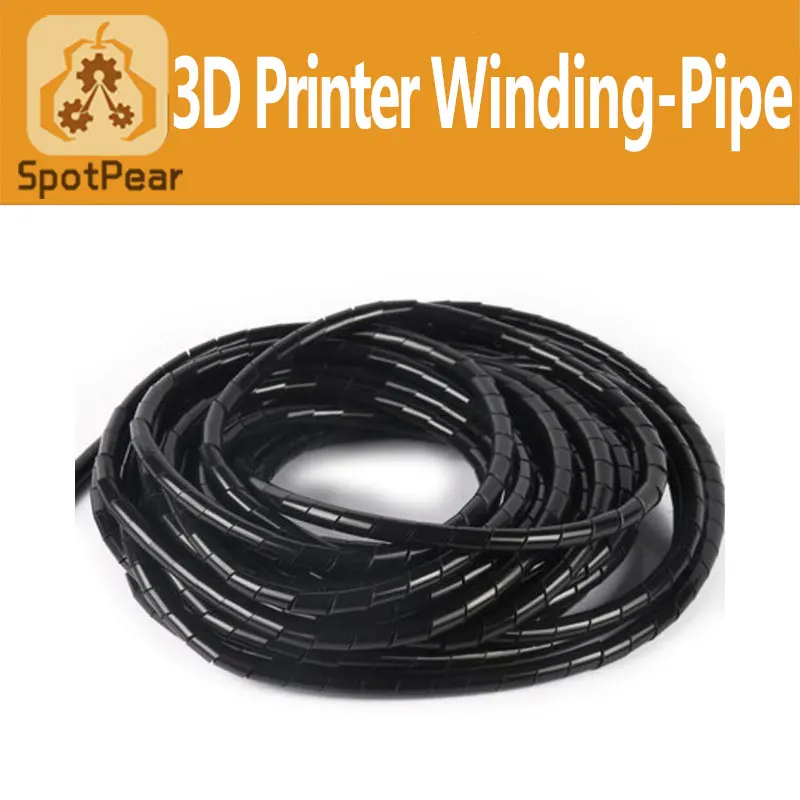

Аксессуары для 3D принтера обмоточная труба один метр|pipe|pipe accessories |

62,81 руб.

Arcade 101 1P набор аксессуаров аркадная машина строительный на основе Raspberry Pi 10 1 дюйма

11 527,13 руб.

QFP128 TQFP128 LQFP128 PQFP128 Enplas FPQ 128 0.5 03A QFP тестер выгорания IC Разъем 0 5 мм Шаг раскладушка

9 817,16 руб.

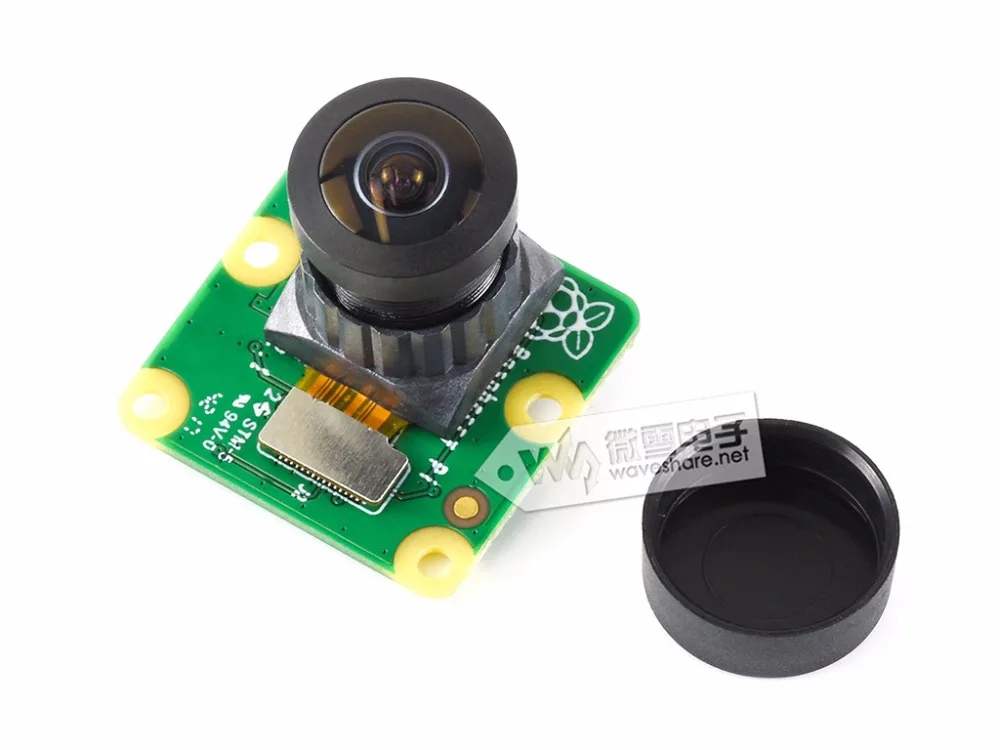

IMX219 D160 модуль камеры для официальной платы Raspberry Pi V2 160 градусов

1 403,30 руб.

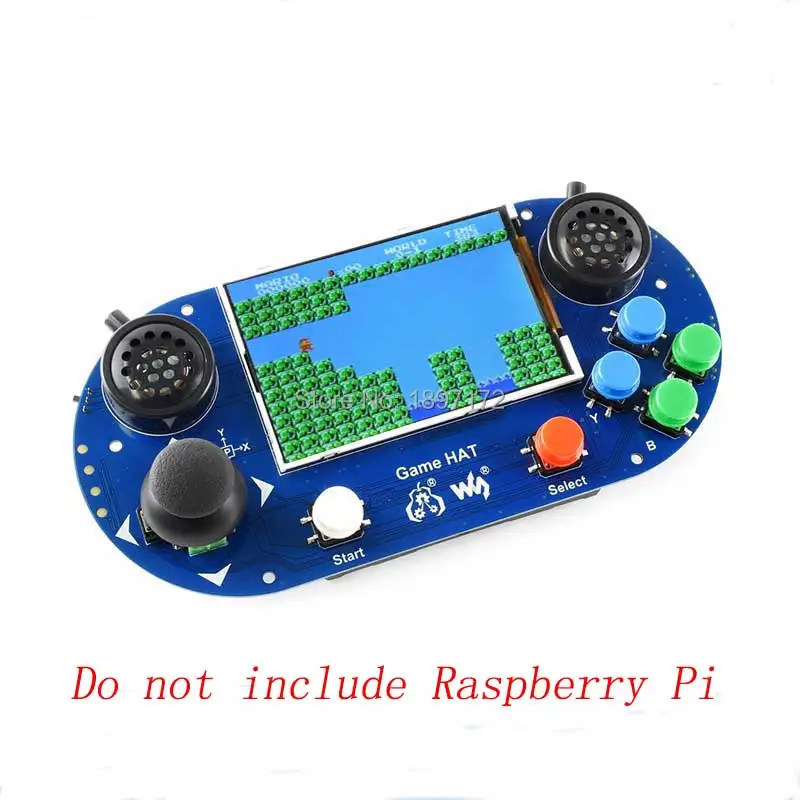

Raspberry Pi 3B + игра ЖК дисплей 3 5 дюймов HDMI геймпад на борту для 4B/ 2B zero w RetroPie не

2 881,97 руб.

Месяц

Минимальная цена

Макс. стоимость

Цена

Mar-20-2026

2021.43 руб.

2122.87 руб.

2071.5 руб.

Feb-20-2026

2004.38 руб.

2104.83 руб.

2054 руб.

Jan-20-2026

1681.42 руб.

1765.30 руб.

1723 руб.

Dec-20-2025

1970.6 руб.

2069.1 руб.

2019.5 руб.

Nov-20-2025

1715.54 руб.

1801.25 руб.

1758 руб.

Oct-20-2025

1936.50 руб.

2033.86 руб.

1984.5 руб.

Sep-20-2025

1919.9 руб.

2015.59 руб.

1967 руб.

Aug-20-2025

1902.7 руб.

1997.96 руб.

1949.5 руб.

Jul-20-2025

1885.53 руб.

1979.35 руб.

1932 руб.

Обзор

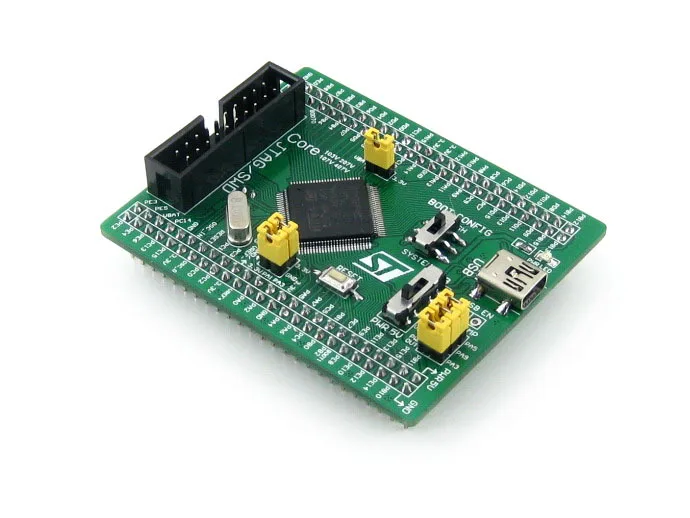

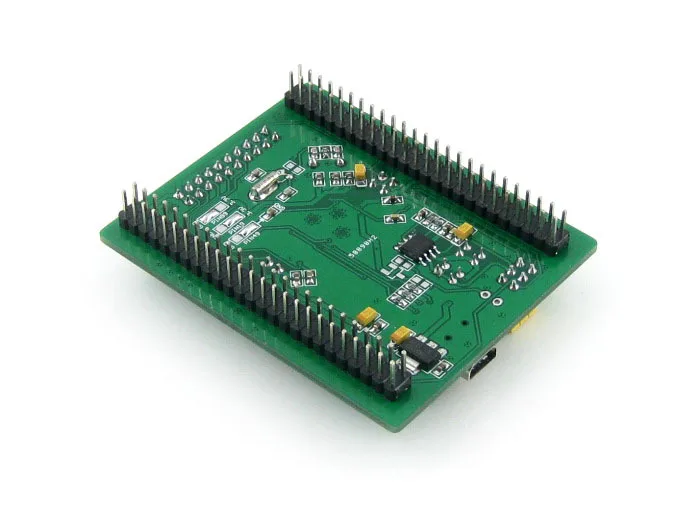

Core107V-это небольшая макетная плата STM32, которая имеетSTM32F107VCT6Устройство как микроконтроллер, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core107V интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и так далее.

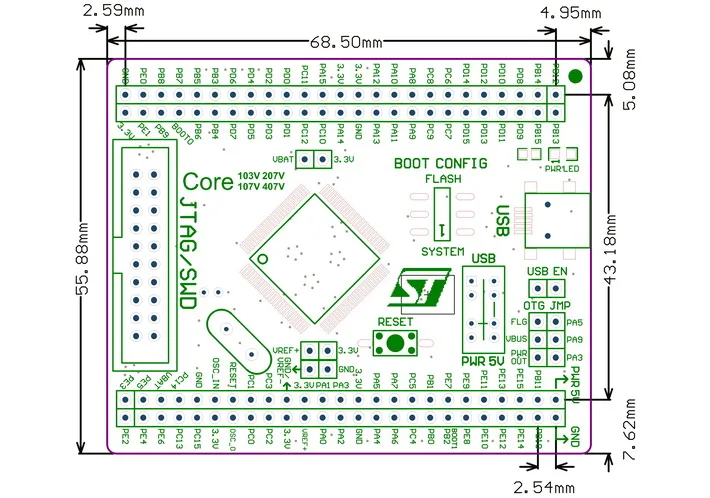

Кроме того, штыревые разъемы на задней стороне позволяют Core107V быть подключенным к вашей плате приложения и выполнять функции микросхемы в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых коннекторах, и шаг заголовка разработан как2,54 мм.

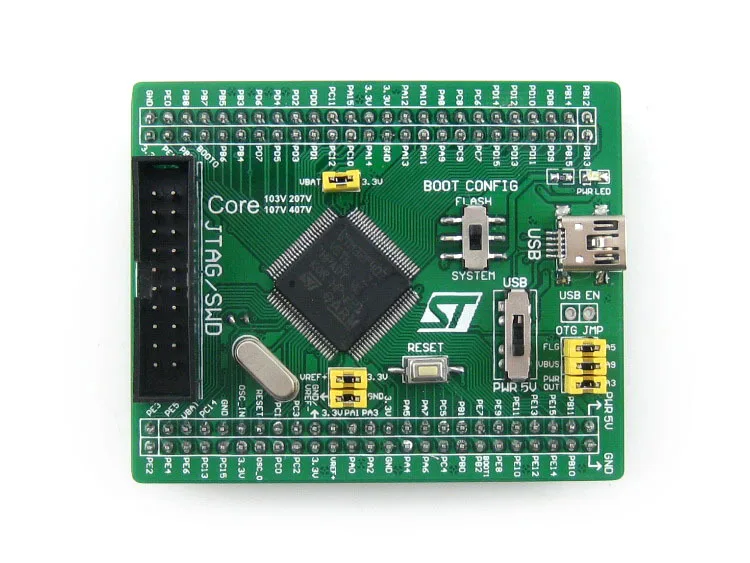

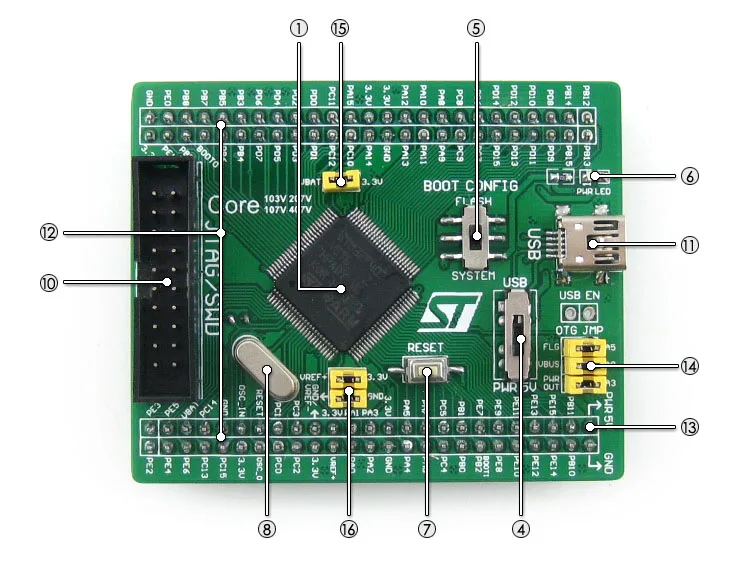

What's On Board

STM32F107VCT6:Высокая производительность STM32 MCU, который имеет:

Ядро:Cortex-M3 32-разрядный процессор RISC
Рабочая частота:72 МГц, 1,25 DMIPS/МГц
Операционной Напряжение:2-3,6 V
Посылка:LQFP100
Ввода/вывода:80
Память:256 КБ флэш-памяти, 64 Кб оперативной памяти
MCU интерфейсы связи:
- 3 x SPI, 3 x USART, 2 x UART, 2 x IGS, 2 x igc, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит)
Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP

AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения

MIC2075 (с нижней стороны):Встроенное USB устройство управления питанием

Мощность переключения питания,Питание от 5 вин или USB подключения

Режим загрузки переключатель,Для настройки BOOT0 pin-код

Мощность индикатор

Кнопка сброса

Натяжной канат длиной 25 м Кварцевый резонатор

32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Используется для создания usb-связи между ПК и макетной платой STM32

IO расширитель (включая VCC/GND),Все контакты MCU доступны на разъемах расширения для дальнейшего расширения

5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG

USB джемпер

Короткий Джемпер при использовании USB
Откройте перемычку для отключения от портов ввода/вывода

VBAT Перемычка выбора

Короткий Джемпер для использования системы питания
Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору

VREF Перемычка выбора

Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

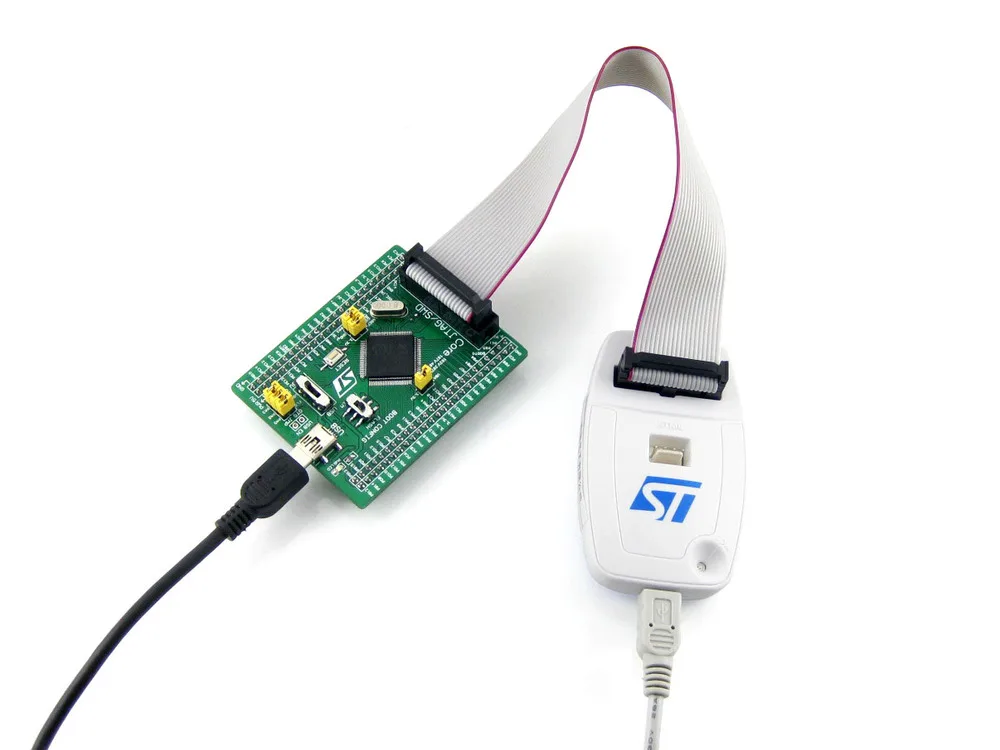

Фото

Примечание:
Core107V предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.
