Краткое введение

Автопилот Panda2 в основном включает: модуль автопилота Panda2, gps-модуль, модуль воздушной скорости, модуль управления питанием, модуль удаленного адаптера, систему связи, GCS. С помощью нашего программного обеспечения GCS вы можете установить полетную точку, высоту полета, скорость полета, Эквивалентное расстояние или время, фотографируя и так далее. Также может управлять самолетом для автоматического кружения, автоматического возвращения домой (RTH), Автоматическое снятие и автоматическая посадка в соответствии с настройками маршрута. Вы можете в режиме реального времени изменить задачи полета во время полета, удобную и гибкую работу, легкую установку и отладку. Кроме того, существует множество защищенных режимов, которые обеспечивают максимальную степень надежности и безопасности полетов. Может использоваться для беспилотных летательных аппаратов (беспилотных летательных аппаратов) с автоматическим управлением или профессиональной аэрофотосъемкой.

МХарактеристика аин

1. PANDAII обеспечивает высокоточное измерение и контроль полета благодаря использованию интегрированного микропроцессора 32 бит, gps-приемника, трехосевого MEMS gyros, трехосевого акселерометра, трехосевого магнитного датчика, точный Барометрический датчик давления, алгоритм отношения, фильтрация Kalman и алгоритмы слияния данных.

2. Комбинированный модуль отношения и модуль управления, получить более небольшой объем и легкий вес.

3. Осуществите автоматическое снятие и автоматическое приземление, максимально Уменьшите рабочее давление.

4. Может соответствовать внутреннему пространству самолета для регулировки направления установки, легче завершить соединение.

5. 10 Гц Скорость передачи данных GPS приемник, 35 секунд Быстрое время позиционирования и точность 2,5 метров CEP. GPS может записывать позиционный параметр с батареей, время нахождения значительно Улучшено.

6. 100 Гц внутренний контроль отношения, 10 Гц внешний навигационный контроль.

7. Многоканальный выход смешанного управления может быть легко отрегулирован. Варианты управления включают:

• А) навигация лифта и руля
• Б) лифт, aileron и руль навигации
• C) лифт и aileron смешанный контроль (elevon) навигация
• D) можно использовать v-образный руль, однако пользователь должен поставить третий вечерние миксер.

8. Три режима управления:

• A) ручной режим;
• B) активированный AFSS (активная стабилизация);
• C) Автоматическое навигационное управление.

9. Два автоматических режима управления навигацией:

• A) режим навигации по воздуху
• B) режим полета с управлением мышью.

10. Три специальных режима полета:

• A) фиксированный режим кручения;
• B) автоматическое возвращение в режим «домой» (RTH);
• C) автоматический режим снятия.

   (При фиксированном режиме кручения и автоматическом возврате к дому (RTH) режим, панда имеет ограниченную защиту 50 м от высоты, если точка переключения на высоте ниже 50 м, панда автоматически поднимается до 50 м.)

11. С этой системой можно использовать любой стандартный Радиоуправляемый передатчик и приемник.

12. Автоматизированная RTH (возвращение в дом) защита при разрыве связи GCS через радиоприемники данных. На этот раз система работает только в режиме радиоуправления данными.

13. PandaII может интегрировать автоматическое и ручное включение аэрофотосъемки. Эквивалентное расстояние или время фотографирования. В сочетании с пос модуль записи данных может записывать текущее отношение полета информации о точке съемки, например, долготы, широты, высоты, скорости и т. Д.

14. Программное обеспечение GCS помогает интегрировать автоматические и ручные режимы управления полетом в простой в использовании интерфейс отображения.

15. Программное обеспечение GCS включает электронное форматирование карты. Используя электронную карту, авиационный маршрут и задачи могут быть изменены в режиме реального времени с помощью компьютера GCS.

16. Дисплей в реальном времени на GCS включает в себя параметры полета, такие как напряжение основной упаковки, потребляемая мАч, Amp draw, GPS спутниковая сила и температура блока автопилота.

17. Все параметры полета автоматически загружаются GCS для мгновенного воспроизведения.

18. Важно: функция GCS

• ? При использовании радио данных для управления самолетом, управляющие сигналы от радиоуправляемого приемника непосредственно отправляются к удаленному адаптеру и преобразуются в цифровые сигналы. Затем радио данных будет загружать команды на ваш самолет через радио данных.
• ? GCS используется только для контроля телеметрии и состояния полета самолета. Передача команд минимальна. I. e. Самолет в основном управляется вашим радиоуправляемым передатчиком. Автопилот по-прежнему может реализовывать большинство функций (например, настройка воздушного маршрута, RTH, Circle) без GCS.

19. Поддержка обновления прошивки, можно самостоятельно

Пригодность самолета

? Обычные, V хвост, elevon, no aileron и т. Д. Различные виды формы макета малого и среднего размера автомобиля автоматической навигации и вождения.

? Все виды воздушной автоматической навигации и вождения.

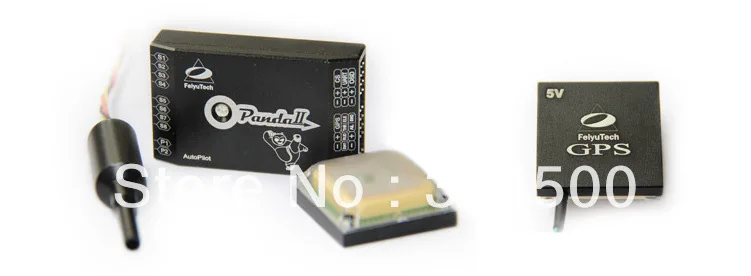

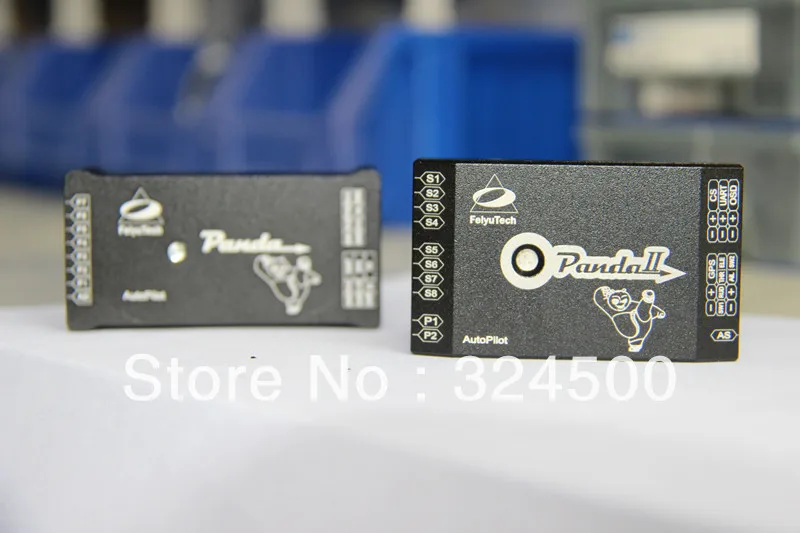

Модуль автопилота

Наш новый дизайн Panda2 использует Цифровые сенсорные чипы и интегрированную структуру, более компактную структуру контроллера. Panda2 не требует внешнего модуля записи ПОС и sd-карты для хранения информации пос. Panda2 уже встроен pos-модуль записи информации, и в pos-модуль записи информации имеет 4 м пространства для хранения, будет автоматически записывать фотографии пос информации. Вы можете через радио данных напрямую подключаться к FY-Panda2-POS информации считывать программное обеспечение для чтения фотографии пос информации. Оптимизируйте автоматическое взлет и посадку, а также Упростите полет. Panda2 может интегрировать автоматическое и ручное включение аэрофотосъемки. Equidistance или время съемки. Также Panda2 добавить функцию стабилизации камеры Gimbal.

GPS модуль

Рабочее напряжение GPS + 5 В.

Управление питанием Mdule

Panda2 может подключаться к модулю управления питанием, модуль управления питанием имеет встроенный датчик тока. Он может достичь различных режимов питания, Panda2 и servos могут быть разделены питания, также оба могут быть питание от модуля управления питанием.

Модуль скорости воздуха

Panda2 может подключаться к датчику скорости воздуха, который автоматически контролирует дроссельную заслонку и может сделать самолет более стабильным.

Модуль удаленного адаптера и радио данных

Panda2 может напрямую подключать Радиоуправляемый приемник дистанционного управления, также он может использовать удаленный адаптер и радио данных для увеличения расстояния дистанционного управления. Роль удаленного адаптера-это сигнал токарного приемника к цифровому сигналу для радиопередачи данных. Общая дистанция дистанционного управления обычно составляет 600 метров, в зависимости от производительности пульта дистанционного управления и радиоуправляемого приемника. Это не может удовлетворить потребности на дальние расстояния, после использования радио данных расстояние дистанционного управления определяется радио данных, вы можете достичь более 10 км, полностью решить проблему полета FPV на большие расстояния. Радио данных также может быть подключено к FY-GCS программному обеспечению наземной станции для мониторинга пути и данных записи полета.

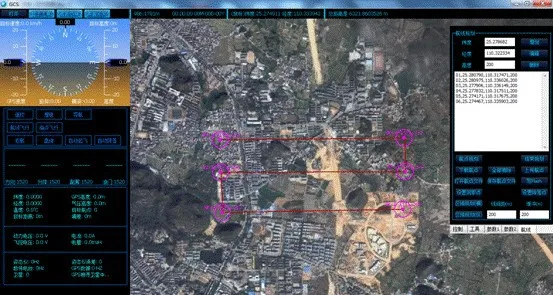

Программное обеспечение наземной станции GCS

Программное обеспечение наземной станции GCS, используемое для установки параметров полета, планирования миссии, мониторинга в полете. Программная интеграция функции электронной карты может осуществляться через программное обеспечение карты Google earth live map out в программное обеспечение GCS. Основная функция-
Настройки параметров-Настройка параметров управления, настройка курса и т. Д.
Мониторинг в реальном времени-Он может следить за отношением к полету. И с помощью GCS программного обеспечения вы можете изменить высоту полета в реальном времени и реализовать мышь нажмите полет.
Запись и мониторинг полета-Вы можете отслеживать и загружать путь полета через программное обеспечение GCS на вашем компьютере.
