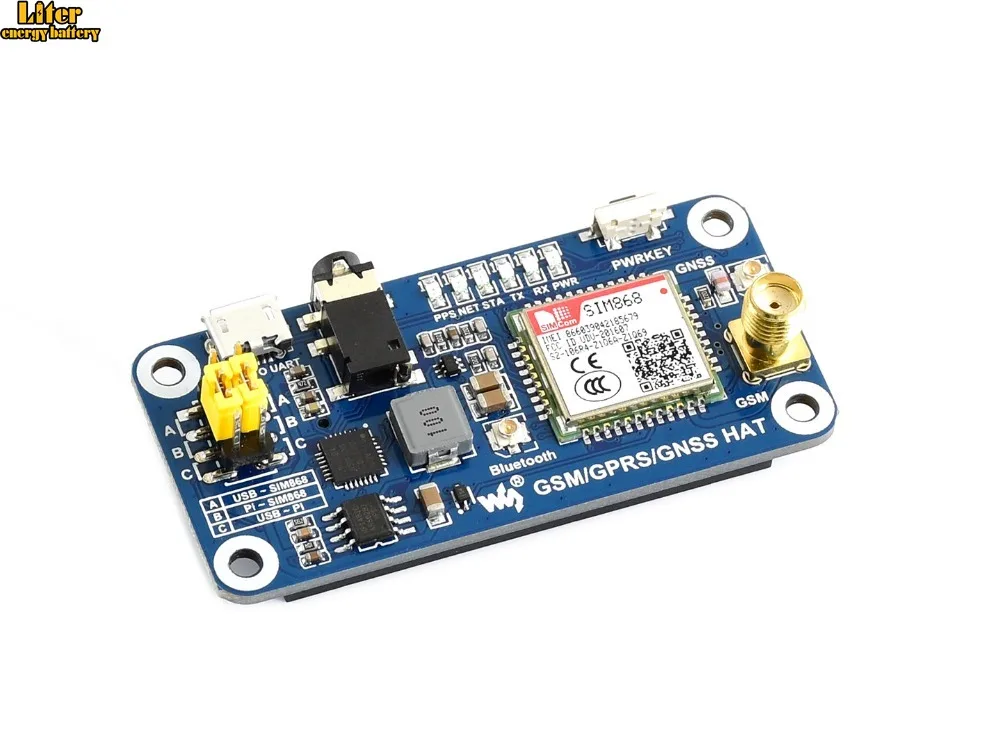

Крышка GSM/GPRS/GNSS/Bluetooth 3 0 для 2B/3B/3B +/Zero W поддержка SMS телефона электронной почты
2 641,41 руб.
Raspberry Pi camera b 2b + 3B 4B|Демонстрационные стенды| |
570,91 руб.

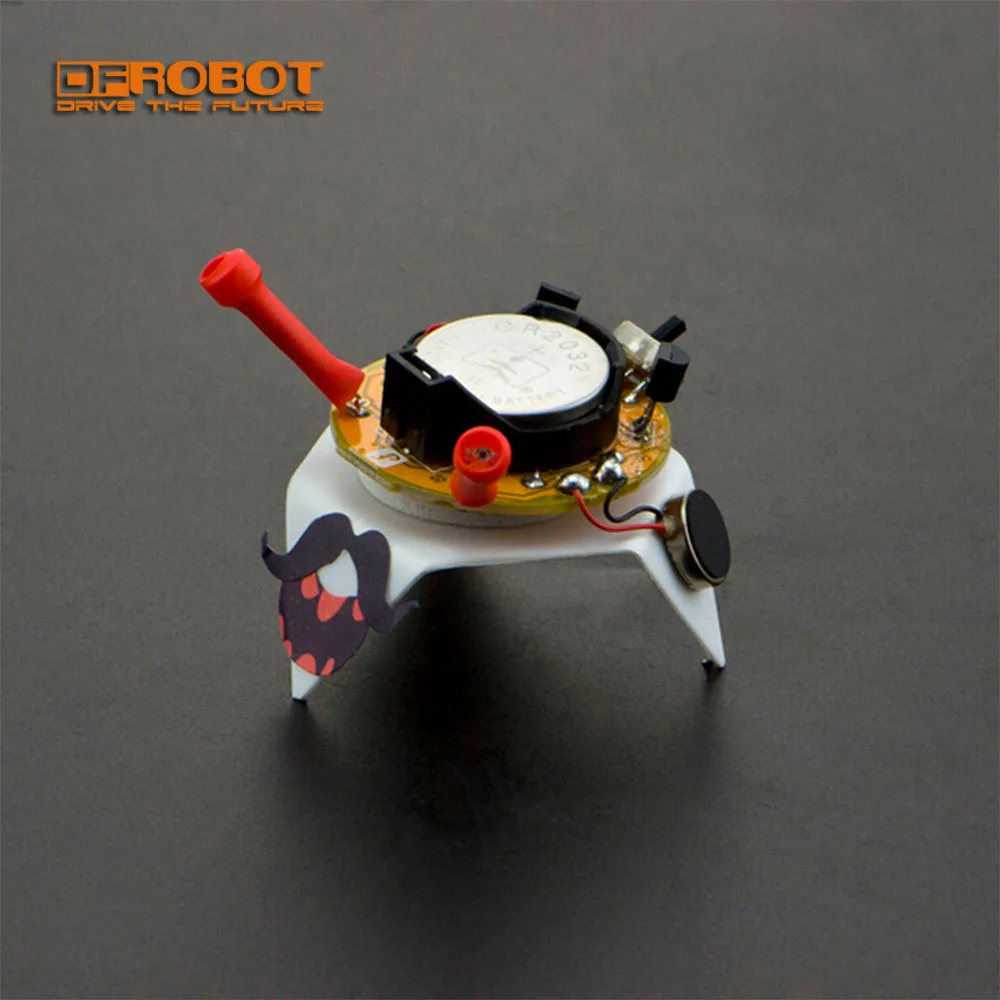

DFRobot 4 паяльный светильник неоновый лучевой робот набор для детей новичков
1 245,34 руб.

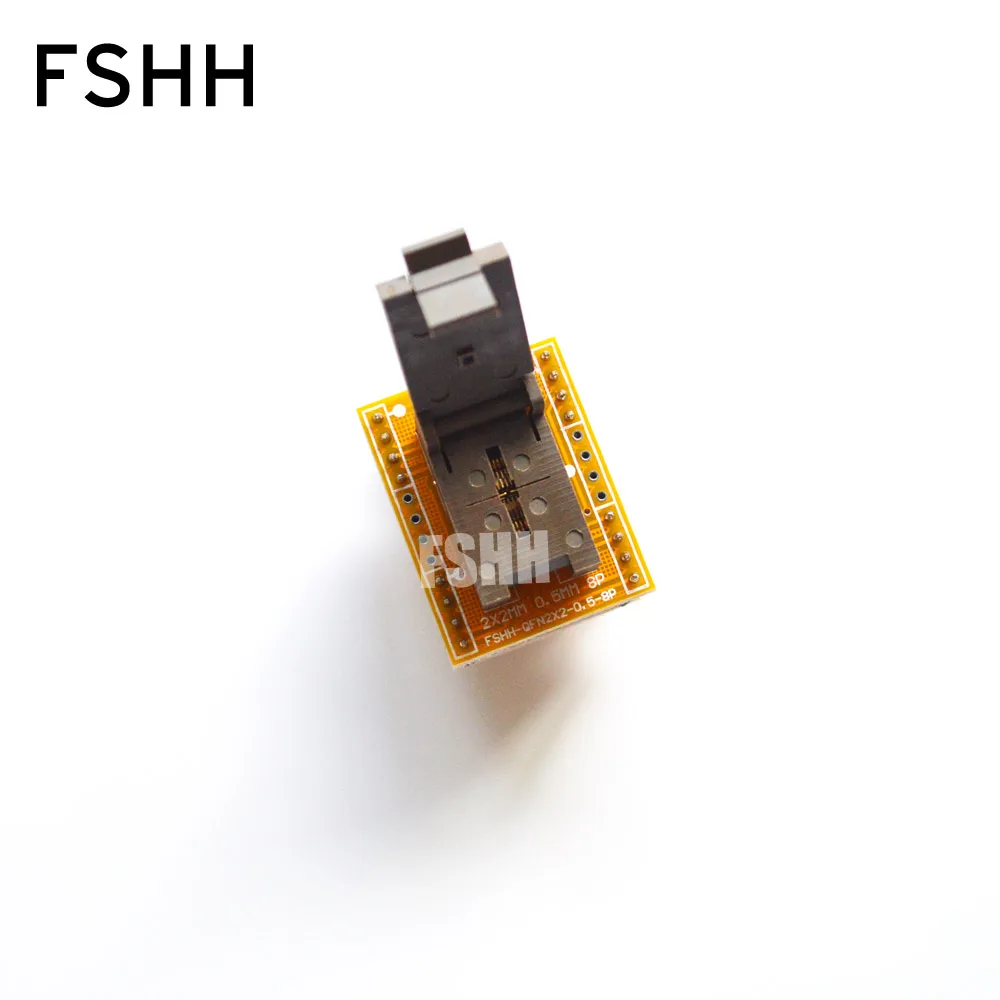

QFN8 К DIP8 программатор адаптер WSON8 DFN8 MLF8 разъем шаг = 0 5 мм Размер 2x2 мм|qfn8|qfn8 adapterqfn8
2 664,25 руб.

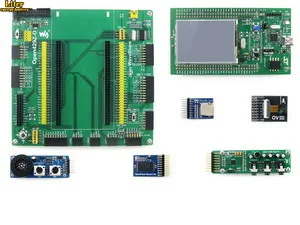

Фоторампосылка оригинальная фоторамка stm32f429idiscovery stm32f429при MCU STM32 + Материнская
6 781,65 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики

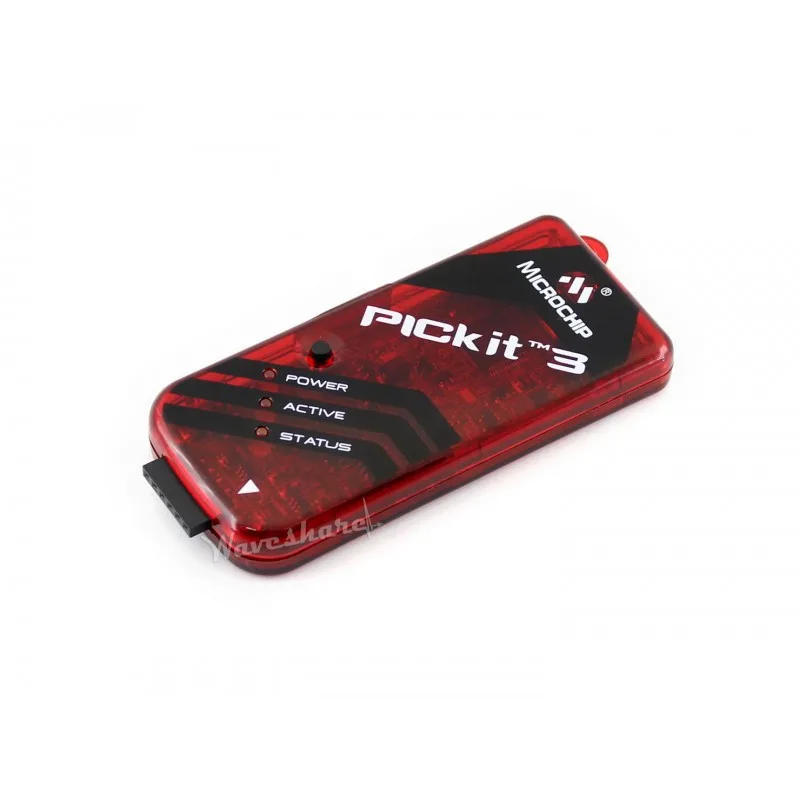

PICkit3 микрочип оригинальный MPLAB PICkit 3 в цепи программист отладчик для PIC и dsPIC флэш
История изменения цены
*Текущая стоимость 4 871,00 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 6186.24 руб. | 6310.35 руб. | 6248 руб. |
| Jan-21-2026 | 5017.83 руб. | 5117.87 руб. | 5067 руб. |
| Dec-21-2025 | 6089.79 руб. | 6211.6 руб. | 6150 руб. |
| Nov-21-2025 | 6040.62 руб. | 6161.8 руб. | 6100.5 руб. |
| Oct-21-2025 | 4822.21 руб. | 4918.19 руб. | 4870 руб. |
| Sep-21-2025 | 5943.56 руб. | 6062.36 руб. | 6002.5 руб. |
| Aug-21-2025 | 5894.13 руб. | 6012.17 руб. | 5953 руб. |
| Jul-21-2025 | 5845.47 руб. | 5962.64 руб. | 5903.5 руб. |
Описание товара
- Описание продукта:
-
PICkit3 In-Circuit Debugger, Programmer-To-Go функция
Описание продукта:
PICkit3 от Microchip в цепи отладчик/программатор использует логику внутренней отладки, встроенную в каждый чип с флэш-памятью, чтобы обеспечить недорогой аппаратный отладчик и программатор.
MPLAB PICkit3 позволяет отлаживать и программировать микроконтроллеры Flash PIC® и dsPIC® по самой доступной цене, используя мощный графический пользовательский интерфейс интегрированной среды разработки MPLAB (IDE). MPLAB PICkit3 подключен к ПК инженера-дизайнера с помощью интерфейса USB на полной скорости и может быть подключен к цели через разъем Microchip debug (RJ-11) (совместим с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). В разъеме используются два разъема ввода/вывода устройства и линия сброса для осуществления внутренней отладки и встроенного последовательного программирования.
Особенности
- Полная поддержка USB с использованием стандартных драйверов Windows
- В режиме реального времени выполнения
- Процессоры работают на максимальных скоростях
- Совместимость с MPLAB IDE (Бесплатная копия включена)
- Встроенный монитор перенапряжения/короткого замыкания
- Обновление прошивки с ПК/веб-загрузки
- Полностью герметичный
- Поддержка низкого напряжения до 5 вольт (диапазон от 1,8 в до 5,0 в)
- Диагностические светодиоды (питание, активный, статус)
- Программа чтения/записи и память данных микроконтроллера
- Удаление всех типов памяти (EEPROM, ID, конфигурация и программа) с проверкой
- Замораживание периферийных устройств в месте останова
- Программирование до 512 K байт флэш-памяти с программатором
Основные отладчик Системы
Система отладчика может быть настроена на использование стандартной связи ICSP для программирования и функций отладки.
Внимание:Не меняйте аппаратные соединения при питании PICkit3 или target.
![PICkit3 Basic Debugger System]()
Поддерживаемые устройства
См. MPLAB IDE v8.76, поддерживаются следующие устройства:
ICSP PIC10F PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222 PIC12F PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615PIC12F629, PIC12F635, PIC12F675, PIC12F683 PIC16F PIC16F505, PIC16F506, PIC16F526, PIC16F54, PIC16F57, PIC16F59, PIC16F610, PIC16FHV610, PIC16F616, PIC16FHV616PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636, PIC16F639, PIC16F676, PIC16F677, PIC16F684, PIC16F685, PIC16F687, PIC16F688, PIC16F689, PIC16F690, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F874, PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16LF1938, PIC16LF1939 PIC18F PIC18F242, PIC18F252, PIC18F442, PIC18F452, PIC18F248, PIC18F258, PIC18F448, PIC18F458
PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F1230, PIC18F1330, PIC18F2221, PIC18F2321
PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431, PIC18F2423, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523, PIC18F2525, PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F4410, PIC18F4420, PIC18F4423, PIC18F4431, PIC18F4450, PIC18F4455, PIC18F4458, PIC18F4480, PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523
PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580, PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680
PIC18F4682, PIC18F4685, PIC18F6310, PIC18F6390, PIC18F6393, PIC18F6410, PIC18F6490, PIC18F6493
PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585, PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627
PIC18F6628, PIC18F6680, PIC18F6720, PIC18F6722, PIC18F6723PIC18F8310, PIC18F8390, PIC18F8393
PIC18F8410, PIC18F8490, PIC18F8493, PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585, PIC18F8621, PIC18F8620, PIC18F8622, PIC18F8627, PIC18F8628, PIC18F8680, PIC18F8720, PIC18F8722, PIC18F8723, PIC18F24J10, F25J10, F44J10, F45J10, PIC18LF24J10, LF25J10, LF44J10, LF45J10, PIC18F24J11, F25J11, F44J11, F45J11
PIC18LF24J11, LF25J11, LF44J11, LF45J11, PIC18F26J11, F46J11, PIC18LF26J11, LF46J11, PIC18F24J50, F25J50, F44J50, F45J50, PIC18LF24J50, LF25J50, LF44J50, LF45J50, PIC18F26J50, F46J50, PIC18LF26J50, LF46J50
PIC18F63J11, 63J90, 64J11, 64J90PIC18F65J10, 65J11, 65J15PIC18F65J50, 65J90PIC18F66J10, 66J11, 66J15, 66J16, PIC18F66J50, 66J55, 66J60, 66J65, PIC18F66J90, PIC18F67J10, 67J11, 67J50, 67J60, PIC18F67J90, PIC18F83J11, 83J90, 84J11, 84J90, PIC18F85J10, 85J11, 85J15, 85J50, PIC18F85J90, PIC18F86J10, 86J11, 86J15, 86J16, PIC18F86J50, 86J55, 86J60, 86J65, PIC18F86J90, PIC18F87J10, 87J11, 87J50, 87J60, PIC18F86J90, PIC18F96J60, 96J65, PIC18F97J60,
PIC18F13K22, LF13K22, F14K22, LF14K22PIC18F13K50, 14K50, PIC18F23K20, 24K20, 25K20, 26K20PIC18F43K20, 44K20, 45K20, 46K20PIC24F PIC24F04KA200, 04KA201, PIC24F08KA101, 08KA102, PIC24F16KA101, 16KA102, PIC24FJ16GA002, 16GA004, PIC24FJ32GA002, 32GA004, PIC24FJ32GA102, 32GA104, PIC24FJ32GB002, 32GB004, PIC24FJ48GA002, 48GA004, PIC24FJ64GA002, 64GA004, PIC24FJ64GA102, 64GA104, PIC24FJ64GB002, 64GB004, PIC24FJ64GA006, 64GA008, 64GA010, PIC24FJ64GB106, 64GB108, 64GB110, PIC24FJ96GA006, 96GA008, 96GA010, PIC24FJ128GA006, 128GA008, 128GA010, PIC24FJ128GA106, 128GA108, 128GA110, PIC24FJ128GB106, 128GB108, 128GB110, PIC24FJ192GA106, 192GA108, 192GA110, PIC24FJ192GB106, 192GB108, 192GB110, PIC24FJ256GA106, 256GA108, 256GA110, PIC24FJ256GB106, 256GB108, 256GB110
, PIC24HJ12GP201, 12GP202, PIC24HJ16GP304, PIC24HJ32GP202, 32GP204, PIC24HJ32GP302, 32GP304
, PIC24HJ64GP202, 64GP204, PIC24HJ64GP206, 64GP210, 64GP506, PIC24HJ64GP502, 64GP504, 64GP510
, PIC24HJ128GP202, 128GP204, PIC24HJ128GP206, 128GP210, 128GP306, PIC24HJ128GP310, PIC24HJ128GP502, 128GP504, PIC24HJ128GP506, 128GP510, PIC24HJ256GP206, 256GP210, 256GP610DsPIC30 DsPIC30F1010, dsPIC30F2010, 2011, 2012, dsPIC30F2020, 2023, dsPIC30F 3010, 3011, 3012
DsPIC30F3013, 3014, dsPIC30F4011, 4012, 4013, dsPIC30F5011, 5013, 5015, 5016, dsPIC30F6010A, 6011A, 6012ADsPIC39 DsPIC39F6013A, 6014A, 6015 DsPIC33 DsPIC33FJ12GP201, 12GP202, dsPIC33FJ16GP304, dsPIC33FJ32GP202, 32GP204, dsPIC33FJ32GP302, 32GP304
DsPIC33FJ64GP202, 64GP204, dsPIC33FJ64GP206, 64GP306, 64GP310, dsPIC33FJ64GP706, 64GP708, 64GP710
DsPIC33FJ64GP802, 64GP804, dsPIC33FJ128GP202, 128GP204, dsPIC33FJ128GP206, 128GP306, 128GP310,DsPIC33FJ128GP706, 128GP708, 128GP710, dsPIC33FJ128GP802, 128GP804, dsPIC33FJ256GP506, 256GP510, 256GP710
DsPIC33FJ06GS101, 06GS102, 06GS202, dsPIC33FJ16GS402, 16GS404, dsPIC33FJ16GS502, 16GS504
DsPIC33FJ12MC201, 12MC202, dsPIC33FJ16MC304, dsPIC33FJ32MC202, 32MC204, dsPIC33FJ32MC302, 32MC304
DsPIC33FJ64MC202, 64MC204, dsPIC33FJ64MC506, 64MC508, 64MC510, dsPIC33FJ64MC706, 64MC710, dsPIC33FJ64MC802, 64MC804, dsPIC33FJ128MC202, 128MC204
DsPIC33FJ128MC506, 128MC510, dsPIC33FJ128MC706, 128MC708, 128MC710
DsPIC33FJ128MC802, 128MC804, dsPIC33FJ256MC510, 256MC710DsPIC32 PIC32MX320F032H, 320F064H, PIC32MX320F128H, 320F128L, PIC32MX340F128H, 340F128L, PIC32MX340F256H
PIC32MX340F512H, PIC32MX360F256L, 360F512L, PIC32MX420F032H, PIC32MX440F128L, 440F128H
PIC32MX440F256H, PIC32MX440F512H, PIC32MX460F256L, 460F512LСерия 11 последовательных устройств EEPROM 11LC/AA010, 11LC/AA020, 11LC/AA040, 11LC/AA080, 11LC/AA160 24 серийные устройства EEPROM 24LC/AA/C00, 24LC/AA01B, 02B, 04B, 08B, 24LC/AA16B, 32A, 24LC/AA/FC64, 128, 256, 512, 24LC/AA/FC1025 Серия 25 последовательных устройств EEPROM 25LC/AA010A, 020A, 040A, 25LC/AA080A, 080B, 160A, 160B, 25LC/AA320A, 640A, 25LC/AA128, 256, 512, 1024 Серия 93 устройства EEPROM 25LC/AA/C46A, 46B, 46C, 25LC/AA/C56A, 56B, 56C, 25LC/AA/C66A, 66B, 66C, 25LC/AA/C47A, 76B, 76C
, 25LC/AA/C48A, 86B, 86CMCP250xx может устройства MCP25020, 25025, MCP25050, 25055 Отладчик для того, чтобы цель Связь
Подключения PICkit3 для того, чтобы цель доска с использованием стандартных ICSP интерфейса с помощью 6-pin разъем. Распиновка разъема программиста показана на рисунке ниже:
![6-pin ICSP connector pinout]()
Будьте осторожны при подключении.
Неправильное подключение может повредить отладчик/программатор PICkit3 или целевую плату.
![]()

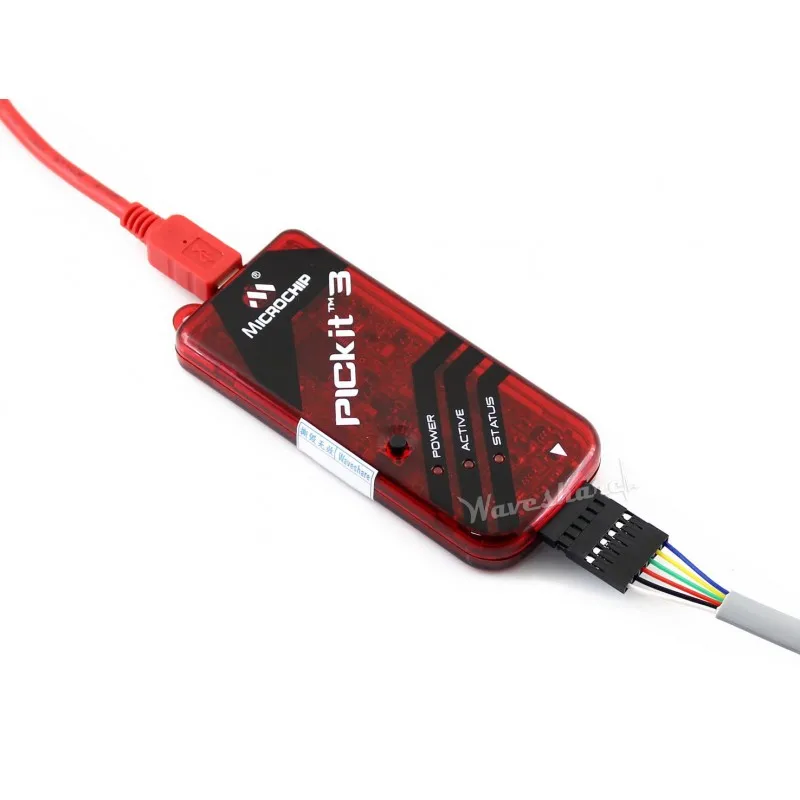

PICkit3 с 6-pin ICSP кабель![]()

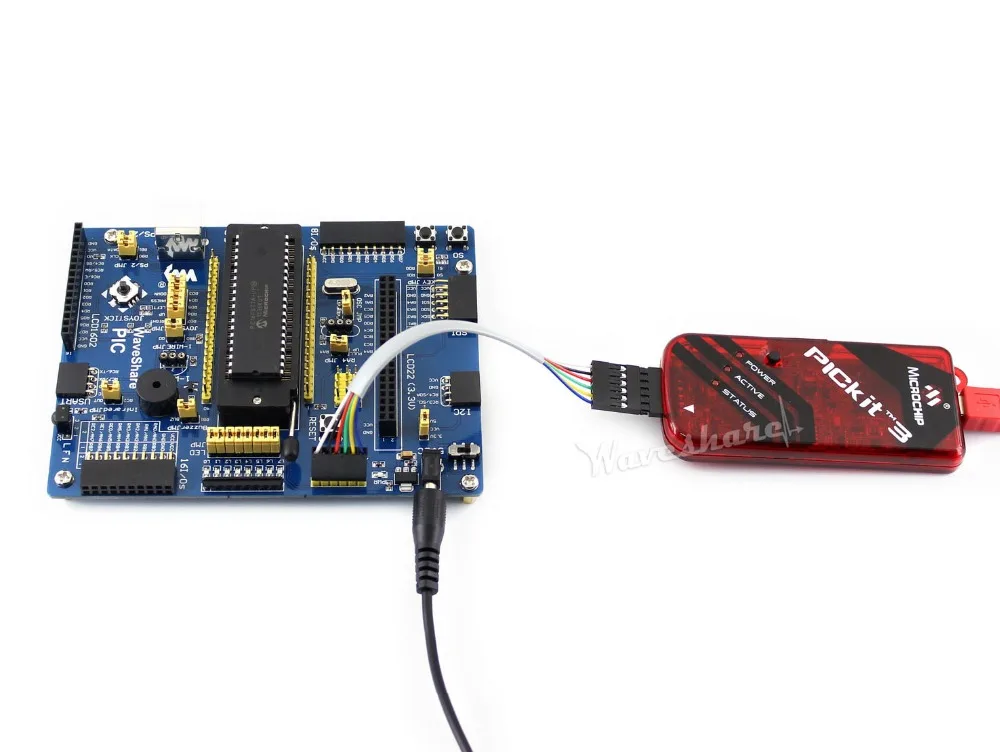

Подключение PICkit3 к целевой платеPICkit3 статус светодиодов
Светодиоды состояния показывают статус PICkit3.
- Мощность(Зеленый)-питание поставляется на PICkit3 через порт USB.
- Для активного отдыха(Синий)-PICkit3 имеет подключение к usb-порту ПК и связь активна.
- Статус:
Busy(Желтый)-PICkit3 занят выполняемой функцией, такой как программирование.
Ошибка(Красный)-в PICkit3 обнаружена ошибка.
Просмотров
Развития ресурсы:Программное обеспечение, таблицы данных и т. Д.
Вики:Www.waveshare.com/wiki/PICkit3Посылка содержание
Вес:0,209 кг
- PICkit3 × 1 шт.

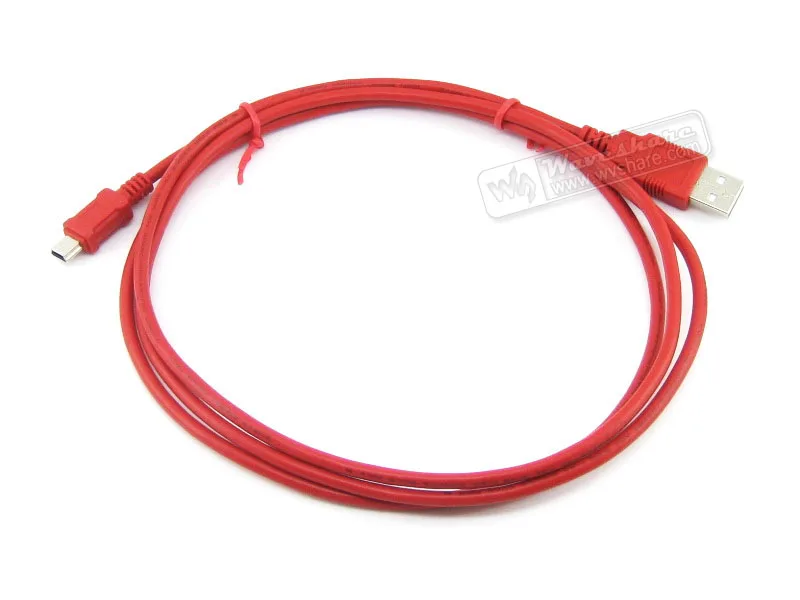

- Кабель USB type A-Mini-B × 1
- 6-pin RJ11 кабель × 1 шт.
- RJ-11 к адаптеру ICSP × 1
- 6-pin ICSP кабель × 1 шт.
![]()
