Полный набор CNC в том числе: SBR16 и SFU1605 шпинделя 300 Вт & power MACH 3 NEMA 23 оси или 4 TB6560|4 axis|cnc

Полный набор CNC в том числе: SBR16 и SFU1605 шпинделя 300 Вт & power MACH 3 NEMA 23 оси или 4 TB6560|4 axis|cnc

Если вам нужно это устанавливает я буду Бесплатная дать вам 2 шт. SBR16UU.

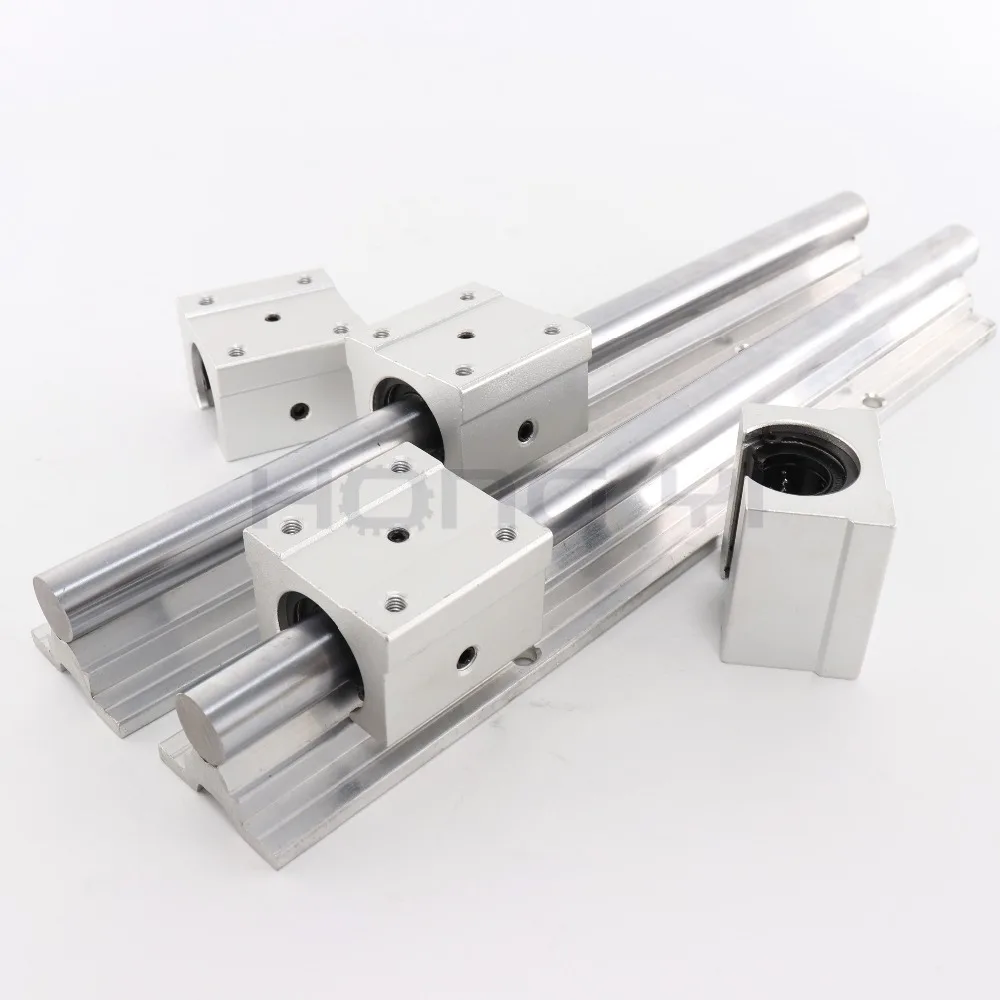

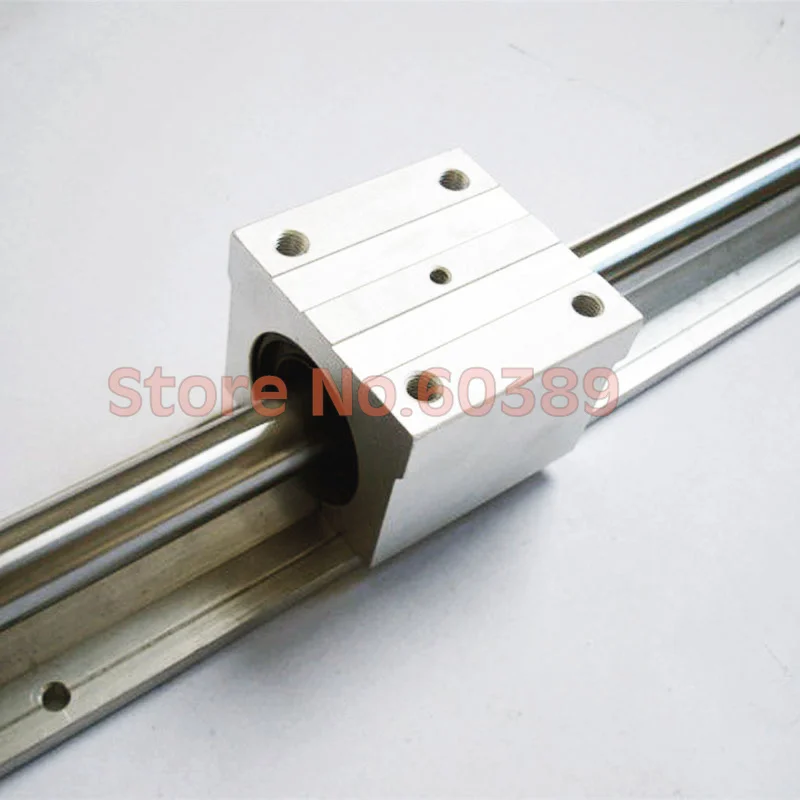

2 X SBR16-300MM линейный руководство

2 х линейная направляющая SBR16-600MM

2 х линейная направляющая SBR16-1000MM

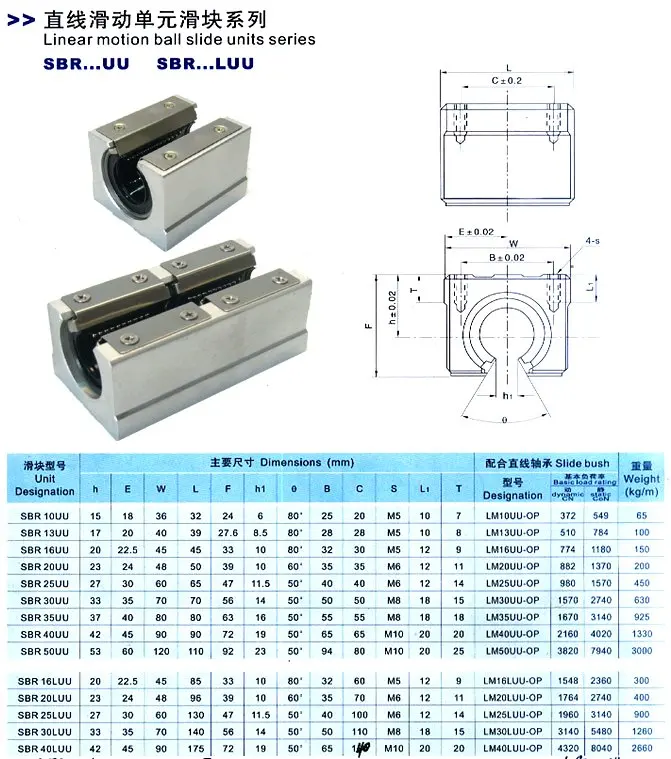

12 X SBR16UU линейные блоки

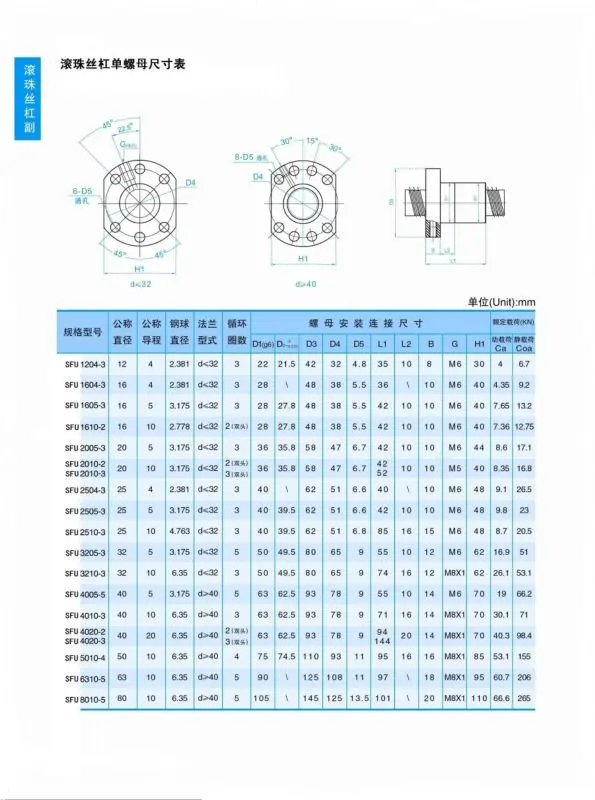

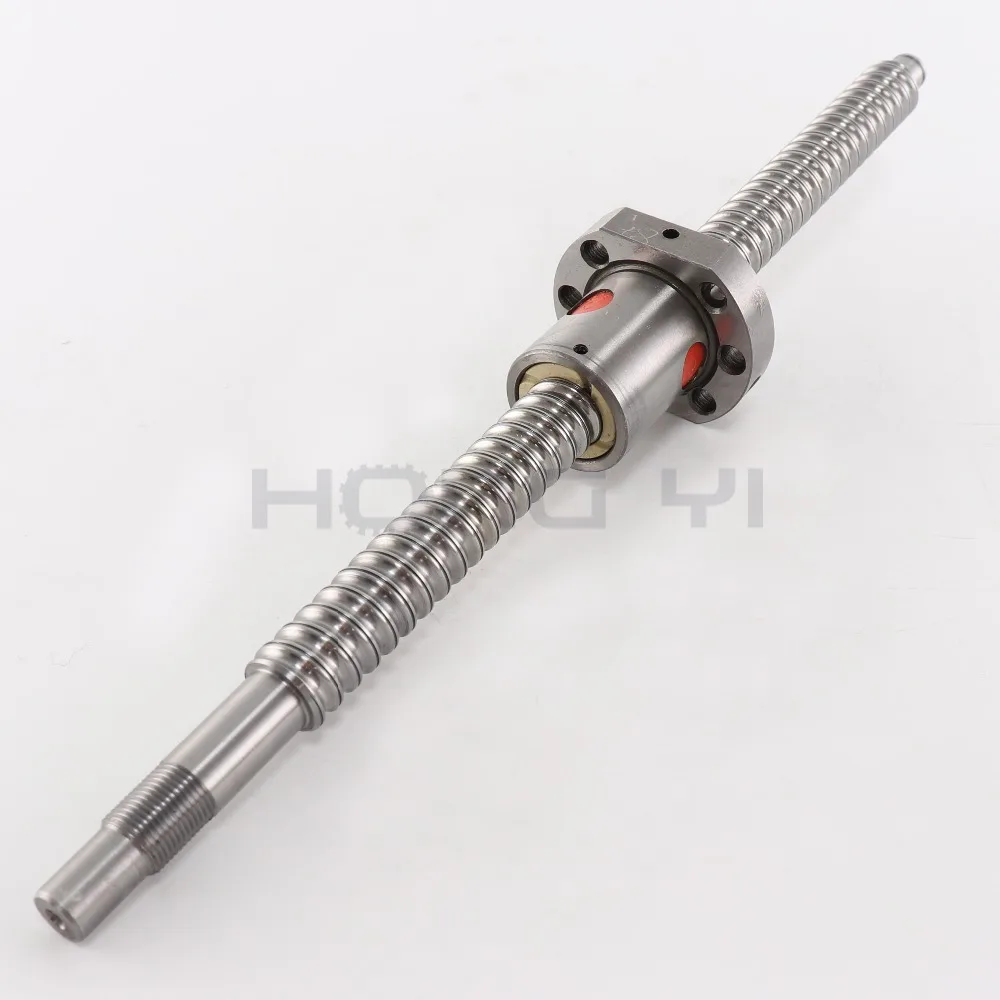

1 X СФУ/RM 1605-350 мм-C7 шарико-с конца обработанные

1 X СФУ/RM 1605-650 мм-C7 шарико-с конца обработанные

1 X СФУ/RM 1605-1000 мм-C7 шарико-с конца обработанные

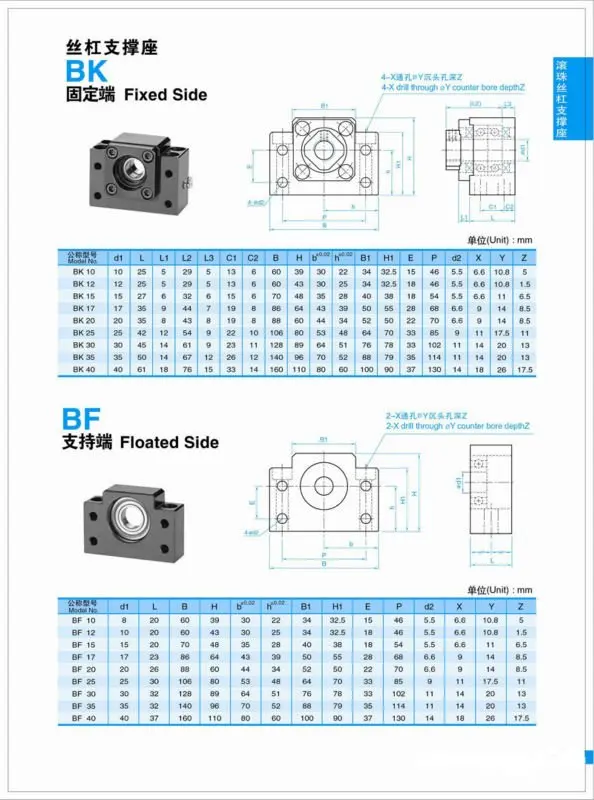

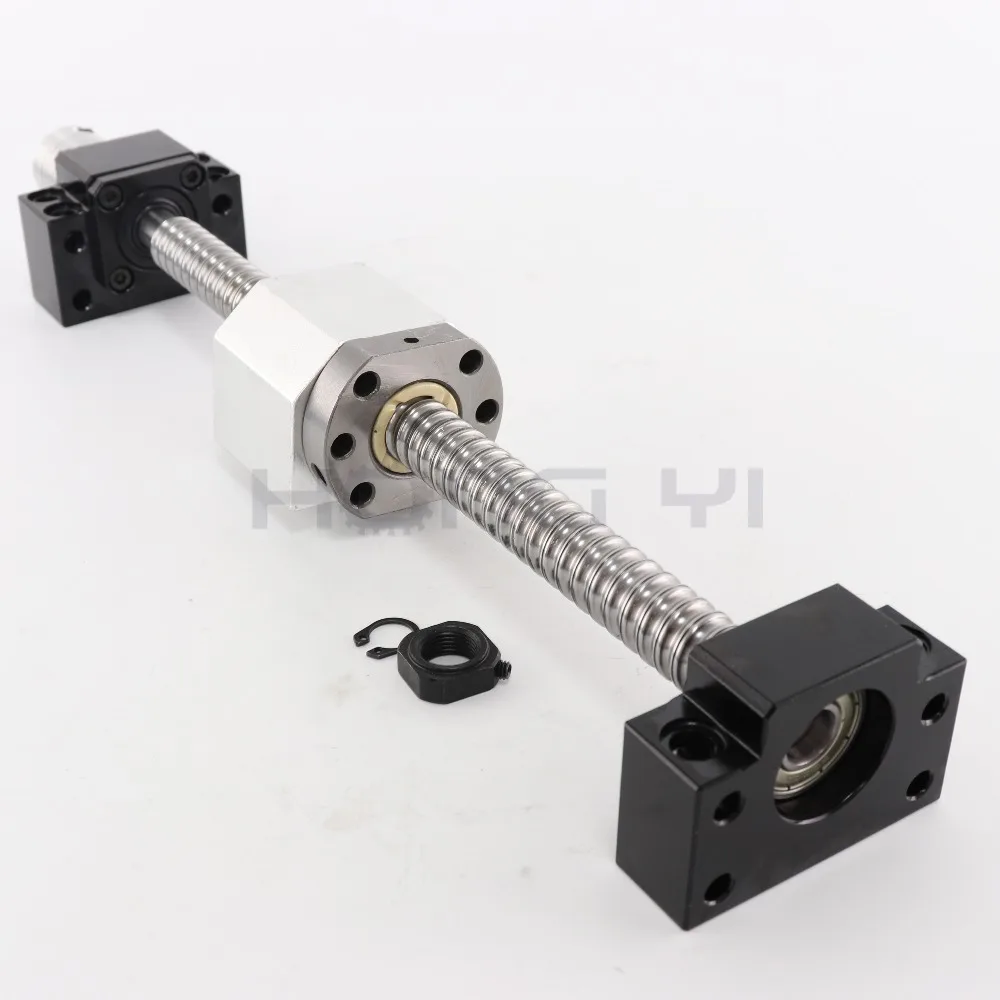

3 X BK/BF 12 поддержка ballscrew

3 х 6,35 мм-10 мм Муфта

1x300 Вт шпинделя

1 x Мощность питания

1 x крепёжный кронштейн

1 x ER11 собирать: 3,175 мм

ШИМ регулятор скорости

4 х винтов

1x3 оси TB6560 Драйвер шагового двигателя

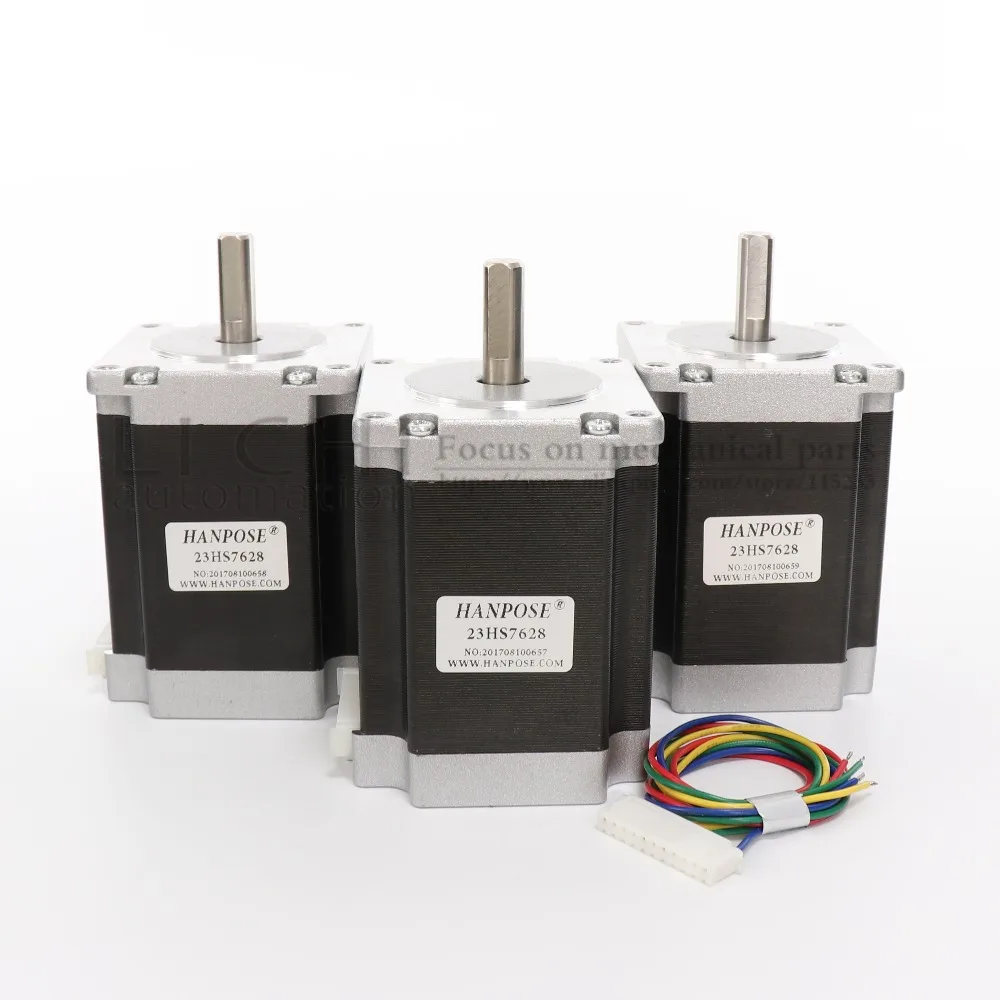

3 х Nema 23 57BYGH76-401A шаговый двигатель
5 x разъемами
1 х кабель
1 х CD программное обеспечение (английское руководство и Mach 3)

МыИмейте любые длины для линейной направляющей и шарикового винта, пожалуйста, свяжитесь с нами по электронной почте.

Особенности:

Мотор шпинделя:

Работа напряжение: 12-48VDC

Скорость вращения: 3000-12000r/мин

Мощность: 300 Вт

Крутящий момент: 230mN. m

Сопротивление изоляции:> 2 МОм

Диэлектрическая прочность: 400 В

Длина двигателя: 175 мм

Диаметр: 52 мм

Длина цанги оси: 48 мм

Диаметр оси держатель для станка: 16 мм

Повторная точность: 0,01 мм 0,05

ER11 собирать: 3,175 мм

ШИМ регулятор скорости:

Изгнаны из 5 В до 110 В двигатель постоянного тока, контроля скорости двигателя постоянного тока. Такие как оборудование насосов постоянного тока, гравировальный станок, вентиляторы, скорость вращения шпинделя двигателя постоянного тока для точного управления.

Особенности:

-Может поддерживать вход переменного и постоянного тока. Отсутствие проблем с полярностью источника питания.

-Ультра-высокая область напряжения. Поддержка 12-160VDC вход. Поддержка 9-110VAC вход.

-Сверхмощный контроль. Max 10A ток.

-Большой радиатор с монтажными отверстиями.

-- За исключением платы внутри управления скоростью PWM, может также поддерживать внешнее управление скоростью ввода сигнала PWM, внешние требования к входу PWM: уровень В 3,5-12 В VPP, частота 1 К-10 кГц, в частности apply MCH3 шпинделя управления скоростью.

-Широкий диапазон опорного двигателя. Основной прямо в буквенный привод рынка все управления скоростью двигателя постоянного тока. До тех пор, пока сопротивление постоянного тока двигателя превышает 2 Ом, сопротивление постоянного тока может. Обратите внимание, в частности, что этот привод не может быть меньше сопротивления постоянного тока 2 Ом управления скоростью двигателя постоянного тока.

-Оснащен предохранителем и лучшей производительностью.

-Индикатор питания и более удобный в использовании.

Мощность питания Параметры:

1. Вход: AC110V/220В ± 50/60 Гц
2. ток: 4А
3. Мощность Адаптера: 360 Вт
4. Размер: l130mm×w98mm×h38mm

Пункт специфика

Место происхождения:
Гуандун, Китай (материк)

Крутящий момент:
18,9

Тип:
Гибридный

Производитель:
Драйвер шагового

Фаза:
2

Ток/фаза:
2,8

Сертификация:
CE

Угловой шаг (градусов):
1,8

Партномер:
UC051

Драйвер:
3 оси TB6560

Мотор:
NEMA23 57BYGH76-401A

Драйвер Входная мощность:
Источник В питания 12-36 В постоянного тока

Фазовый ввод двигателя:
3.6mH

Место

Особенности:

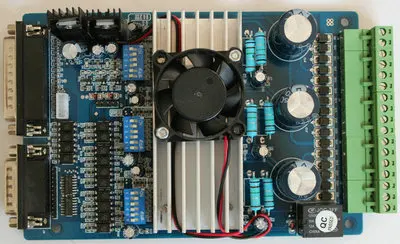

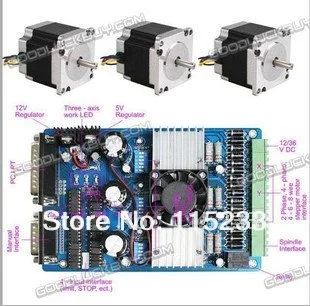

Чип Toshiba TB6560AHQ-Высокая мощность, максимальный 3.5A Привод Текущий чипсет!

1-1/16 установка microstep-более высокая точность и более плавная работа чем стандарт 1, 1/2 шаг!

Регулируемые настройки тока привода 1.5A-3A для каждой оси-25%, 50%, 100%, 75% полного тока можно установить для различных шаговых двигателей

Защита от перегрузки, перегрузки по току и перегрева-полная защита вашего компьютера и периферийного оборудования!

На борту ток переключения-выходная мощность может быть установлена в соответствии с конкретными требованиями пользователя!

Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя

Релейный шпиндель интерфейс-выход s макс. В 36 В 7.5A для шпиндельных двигателей или охлаждающего насоса (только одно устройство может быть питание от этого выхода!)

4 канала входов интерфейс может быть использован для XYZ предел и аварийной остановки!

Professional design-Двухступенчатая обработка сигнала с супер-защитой от помех!

Двухполюсный привод чоппера постоянного тока с нерезонансным регионом-контролирует двигатели плавно через диапазон без эффекта ползучести!

Четыре контрольных входа (разделенные на пары ножей)-позволяет устанавливать лимит и аварийную остановку!

Универсальная архитектура поддерживает большинство параллельного программного обеспечения MACH3, KCAM4 и т. д.!

Внимание:

Пожалуйста, подключите источник питания к выключателю питания 12-В 36 В, 8A
Выходная мощность 12 В в должна быть приложена к вентилятору радиатора 12 В
Интерфейс водителя должен быть подключен с 2/4 фазы, 4/6/8 приводит шаговый двигатель в 3A ток
Эта плата может работать как с однополярным, так и с двухполярным шаговым двигателем
Мотор шпинделя управляется параллельным интерфейсом. Напряжение мотора шпинделя должно соответствовать объему напряжения питания.



Характеристики драйвер



Электрические свойства (температура окружающей среды Tj = 25 pm)

Входная мощность


Источник В питания 12-36 В постоянного тока

Шаговый двигатель ток привода


3A (пиковое значение 3.5A)/ось

Тип привода


Двухполюсный постоянный поток PWM выход срабатывания

Совместимость шаговые двигатели


2/4 фазы, 4/6/8 приводит шаговые двигатели в 3.5A





Спецификация мотора 57BYGH76-401A:





Точность угла шага: +-5% (полный шаг, без нагрузки)
Точность сопротивления: +-10%
Точность Индуктивности: +-20%
Повышение температуры: 80 Цельсия CMax. (ток ratod, 2 фазы)
Температура окружающей среды:-10 Цельсия + 50 Цельсия
Класс изоляции: B
Диэлектрическая прочность В: 500 В переменного тока в течение одной минуты
Радиальная игра вала: 0,06 Макс. (450g-нагрузка)
Вал осевой игры: 450 Макс. ()-нагрузка)

Это Размер товара:
