STM32 макетная плата для STM32F103C серии MCU STM32F103CBT6 ARM Cortex-M3 + 2,2 дюймовый сенсорный ЖК-дисплей + 8 комплектов модулей = Open103C Pack B

Плата разработки STM32 предназначена для серии STM32F103C, имеет MCU STM32F103CBT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103CЭто STM32 development board, которая имеетSTM32F103CBT6Устройство как микроконтроллер. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

Что на борту

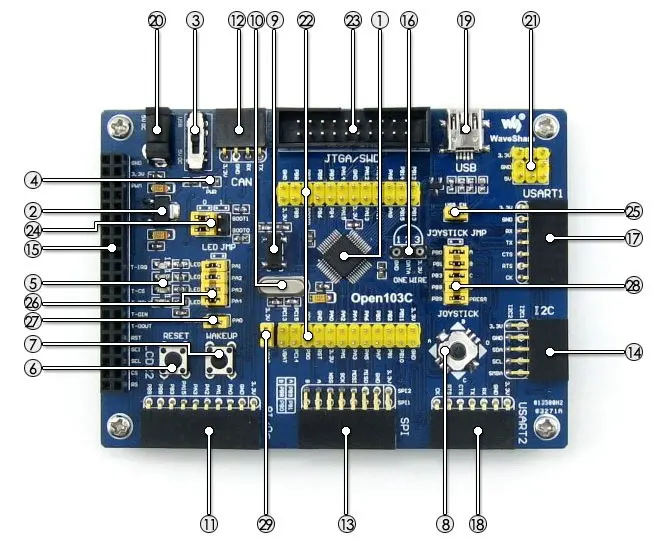

1.STM32F103CBT6:Высокая производительность STM32 MCU

    * Ядро:ARM Cortex-M3 32-битный RISC;
    * Рабочая частота:72 МГц, 1,25 DMIPS/МГц;

    * Рабочее напряжение:2-3,6 В;

    * Упаковка: LQFP48

    * I/Os:37;

    * Воспоминания:128 Кб Flash, 20 КБ RAM;

    * Коммуникационные интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x USB, 1 x CAN;

    * AD & DA конвертеры:2 x AD (12-битный, 1? s, акции 10 каналов)
    * Отладка/программирование: Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;
2.AMS1117-3.3V:3,3 В регулятор напряжения;

3.Выключатель питания:5 в постоянного тока или USB;

4.Индикатор питания;

5.Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

6.Кнопка сброса;

7.Ключ пользователя: Для тестирования ввода/вывода

8.Джойстик:Для проверки ввода/вывода (пять направлений);

9.32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов;

10.8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;

11.8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;

12.Интерфейс CAN:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

13.SPI1/SPI2 интерфейс:

* Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.
* Удобный для подключения AD модуля, благодаря альтернативной AD функции SPI1

14.Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.;

15.ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;

16.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

17.Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;

18.Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;

19.Usb-порт:USB связь между платой и ПК;

20.5 В DC jack;

21.5 В/3,3 В вход/выход питания;

22.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

23.Интерфейс JTAG/SWD:Для отладки/программирования;

24.Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;

25.Usb-адаптер

* Короткая перемычка для автоматического обнаружения ПК во время подключения USB;

* Откройте перемычку для отключения;

26.Перемычка светодиодов

* Короткая перемычка для подключения светодиодов к I/Os по умолчанию;

* Откройте перемычку для подключения светодиодов к пользовательским I/Os через провода DuPont;

27.Перемычка для ключа пользователя

* Короткая перемычка для подключения ключа пользователя к I/Os, который используется в коде примера
* Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки

28.Перемычка для джойстика

* Короткий Джемпер для подключения джойстика к I/Os, который используется в коде примера
* Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки

29.Джемпер VBAT

* Короткий Джемпер для использования системы питания;

* Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

Фотографии

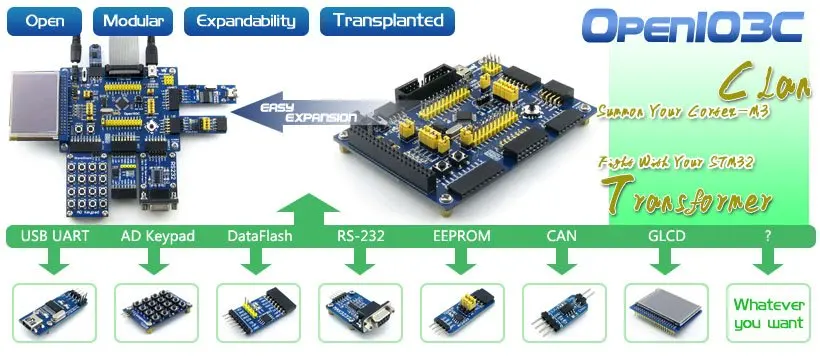

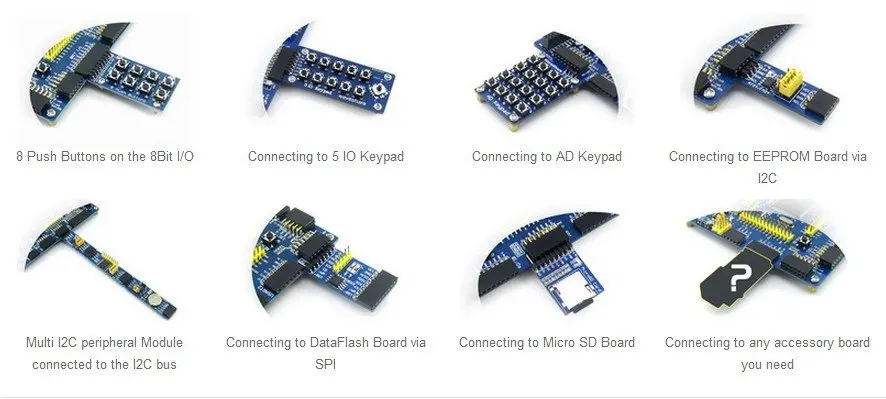

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)
Примечание:

Open103C поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open103C не интегрирует функцию отладки, требуется отладчик

JTAG/SWD интерфейсы

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:
1. Сопутствующее программное обеспечение;

2. Демонстрационный код (примеры в C, μC/OS-II);

3. Схема (PDF);

4. STM32 документы по разработке (техническое описание и т. Д.);

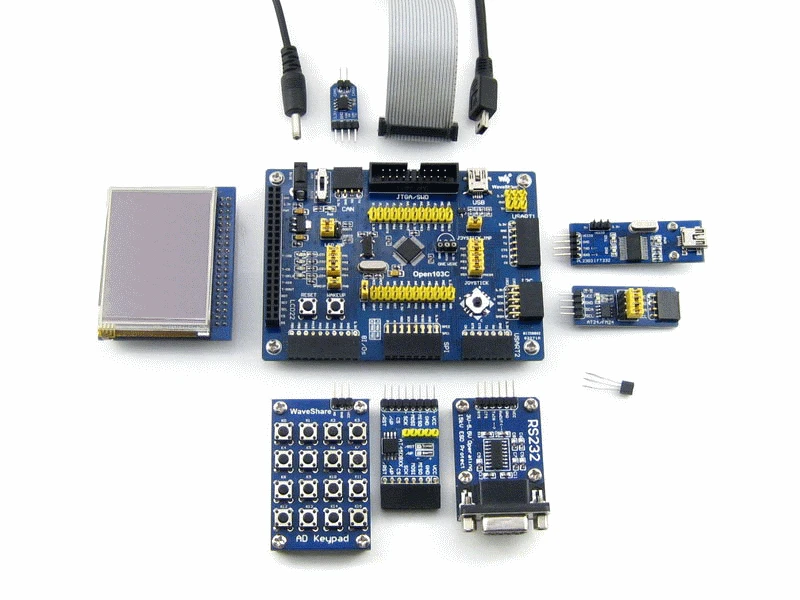

Open103C упаковка B содержит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

      Стандартные аксессуары для упаковки досок

1. Open103C макетная плата x 1. 2,2 дюйма 320x240 сенсорный ЖК (A) (I/Os + SPI) x 1

2. PL2303 USB UART Board (mini) x 1 2. Аналоговая тестовая плата (для тестирования AD/DA) x 1

3. USB кабель (mini) x 1 3. SN65HVD230 CAN Board (CAN) x 1

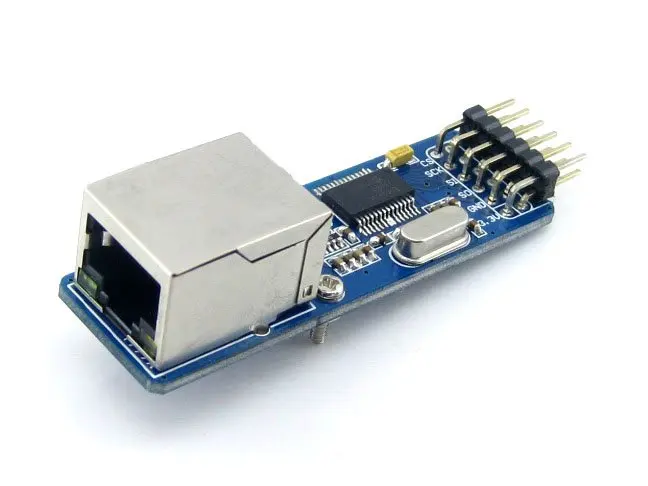

4. 4-контактный провод x 2 4. Плата Ethernet ENC28J60 (SPI + RJ45) x 1
5. 2-контактный провод x 2 5. AT24CXX плата EEPROM (I2C) x 1

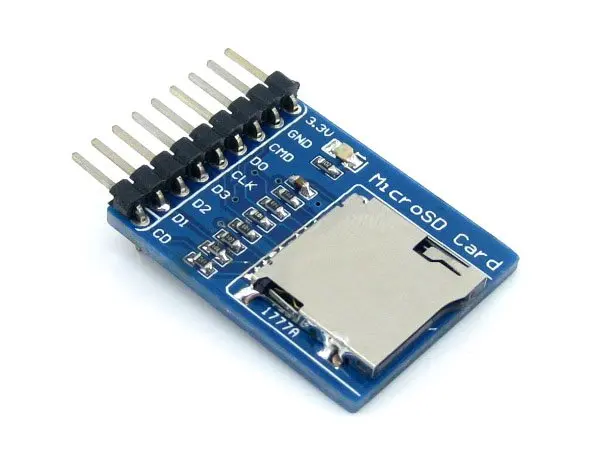

6. Кабель питания USB x 1 6. Плата хранения Micro SD (SDIO/SPI) x 1

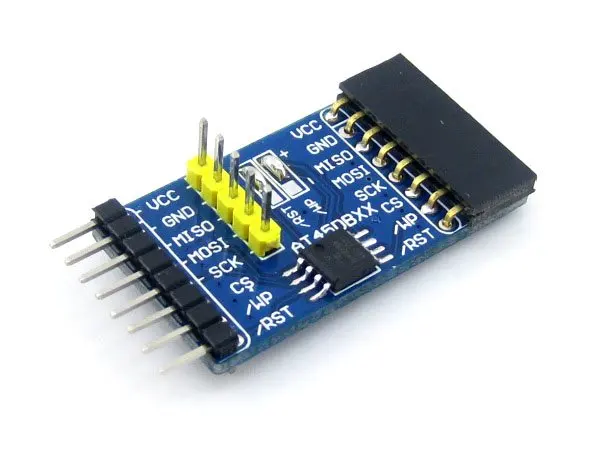

7. Руководство пользователя CD x 1 7. AT45DBXX DataFlash Board (SPI) x 1
8. VS1003B MP3 плата x1

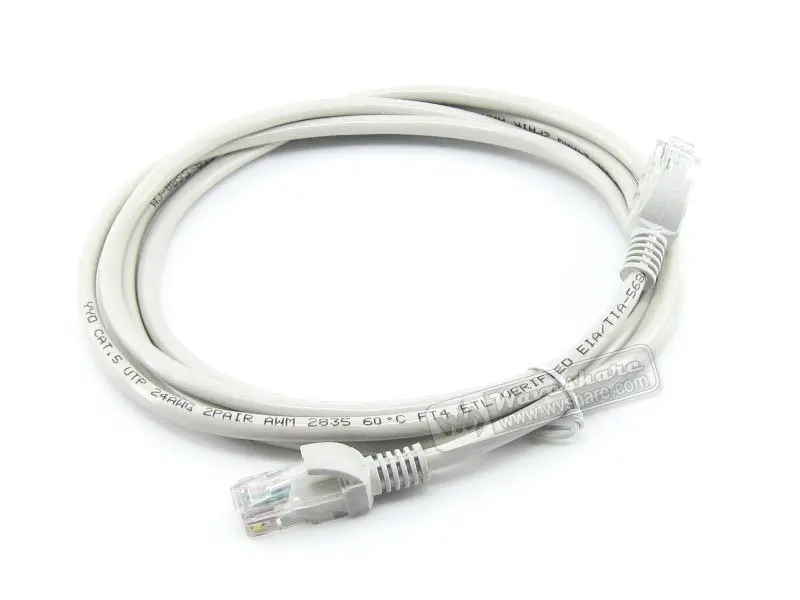

9. Кабель Ethernet x 1
