Open103R упаковка B # STM32F103RCT6 STM32F103 STM32 ARM Cortex-M3 Open103R макетная плата + 8 комплектов модулей + PL2303 USB UART плата

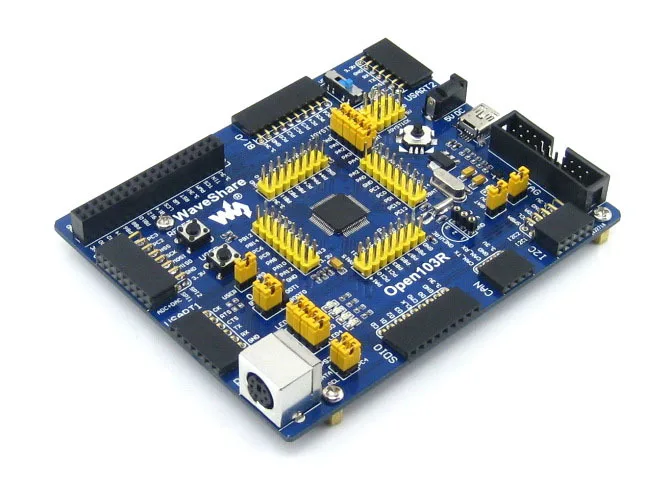

Плата разработки STM32 предназначена для серии STM32F103R, имеет MCU STM32F103RCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103RЭто STM32 development board, которая имеетSTM32F103RCT6Устройство как микроконтроллер. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

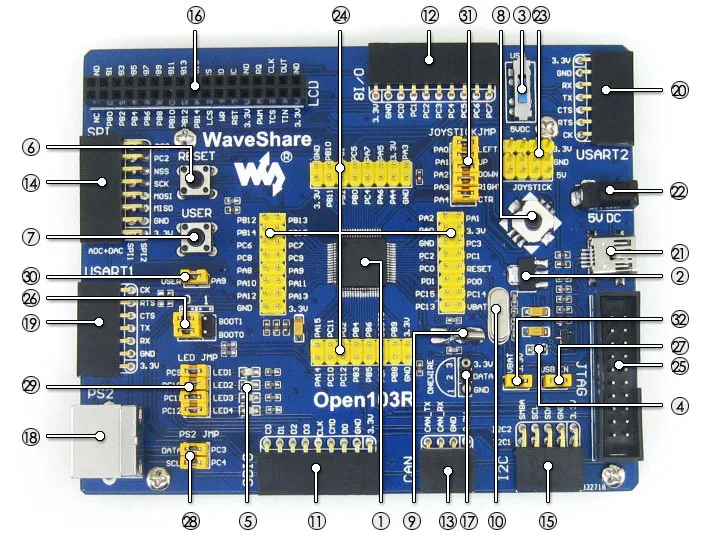

Что на борту



1.STM32F103RCT6:Высокая производительность STM32 MCU в LQFP64 пакет, который имеет
    * Ядро:ARM Cortex-M3 32-битный RISC;
    * Рабочая частота:72 МГц, 1,25 DMIPS/МГц;

    * I/Os:51;

    * Рабочее напряжение:2-3,6 В;

    * Воспоминания:256 Кб Flash, 48 КБ RAM;

    * Коммуникационные интерфейсы: 2 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x SDIO, 1 x USB, 1 x CAN;

    * AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит);

    * Отладка/программирование: Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;

2.AMS1117-3.3V:3,3 В регулятор напряжения;

3.Выключатель питания:5 в постоянного тока или USB;

4.Индикатор питания;

5.Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

6.Кнопка сброса;

7.Ключ пользователя;

8.Джойстик:Удобно для ввода/вывода (пять позиций);

9.32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов;

10.8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;

11.Интерфейс SDIO: Легко подключается к адаптеру Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;

12.8-битный интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;

13.Интерфейс CAN:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

14.SPI1/SPI2 интерфейс:
* Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;

* Удобный для подключения AD, DA модуль, благодаря альтернативной функции SPI1-AD & DA;

15.Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.;

16.ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;

17.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

18.PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;

19.Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;

20.Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;

21.Usb-порт:USB связь между платой и ПК;

22.5 В DC jack;

23.5 В/3,3 В Потребляемая мощность/выход:Обычно используется для выходной мощности, или Общая площадка с другой доской пользователя;

24.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

25.Интерфейс JTAG/SWD:Для отладки/программирования;

26.Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;

27.Usb-адаптер

* Короткая перемычка для автоматического обнаружения ПК во время подключения USB;

* Откройте перемычку для отключения;

28.PS/2 интерфейс перемычки

* Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;

* Откройте перемычку для подключения устройства PS/2 к другим пользовательским контактам через перемычки;

29.Перемычка светодиодов

* Короткая перемычка для подключения светодиодов к I/Os, используемой в коде примера;

* Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода;

30.Перемычка для ключа пользователя

* Короткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера;

* Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки;

31.Перемычка для джойстика

* Короткий Джемпер для подключения джойстика к I/Os, который используется в коде примера;

* Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки;

32.Джемпер VBAT

* Короткий Джемпер для использования системы питания;

* Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

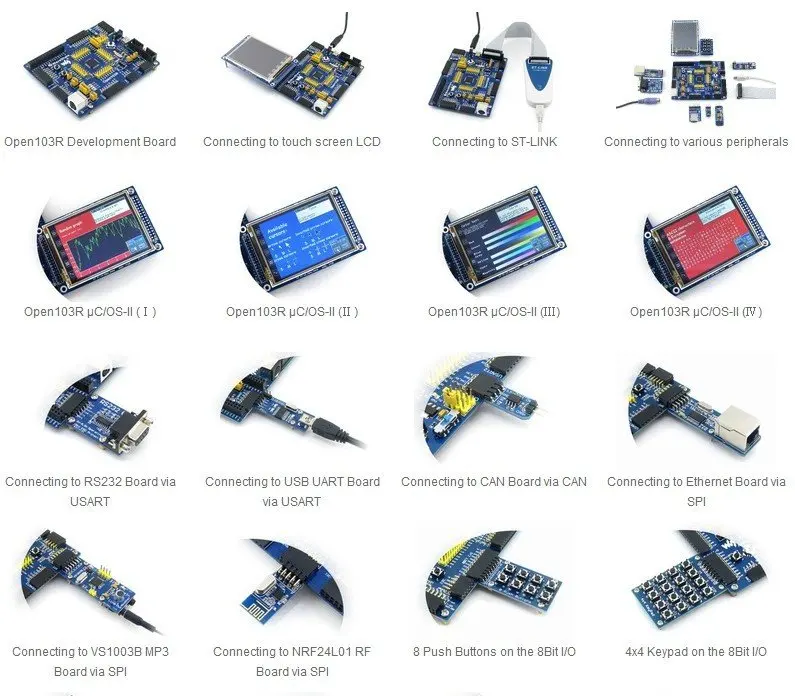

Фотографии

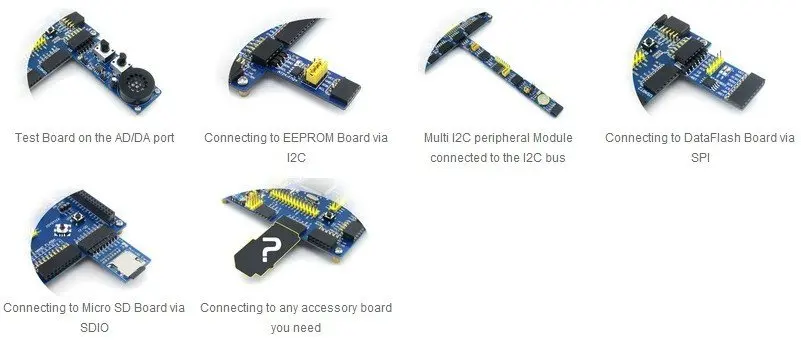

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)
Примечание:

Open103R поддерживает программирование через STM32 USART bootloader, USB к UART board предоставляется.

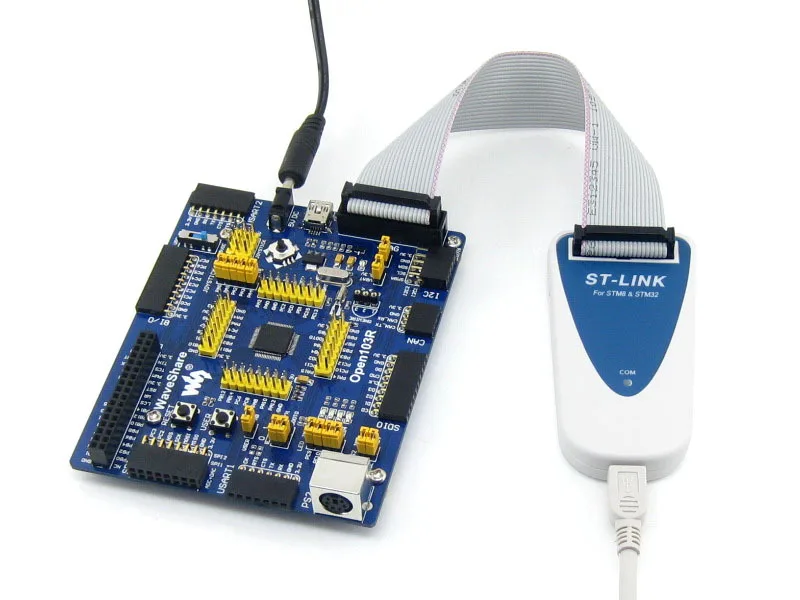

Open103R не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:
1. Сопутствующее программное обеспечение (Киль и т. д.);

2. Демонстрационный код (примеры в C, μC/OS-II);

3. Схема (PDF);

4. STM32 документы по разработке (техническое описание и т. Д.);

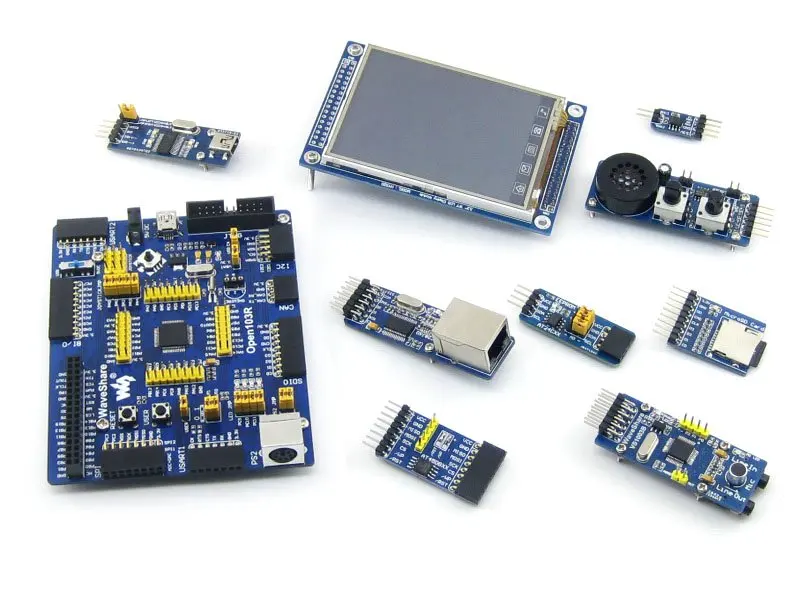

Open103R пакет B содержит

В комплект входят «стандартная упаковка» и «вспомогательные доски».

Open103R стандартная упаковка                  Комплект аксессуаров для досок

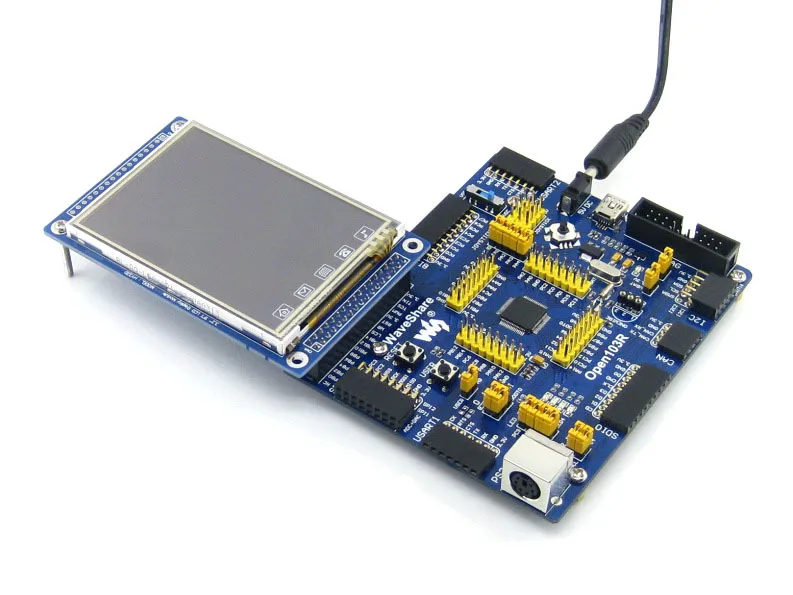

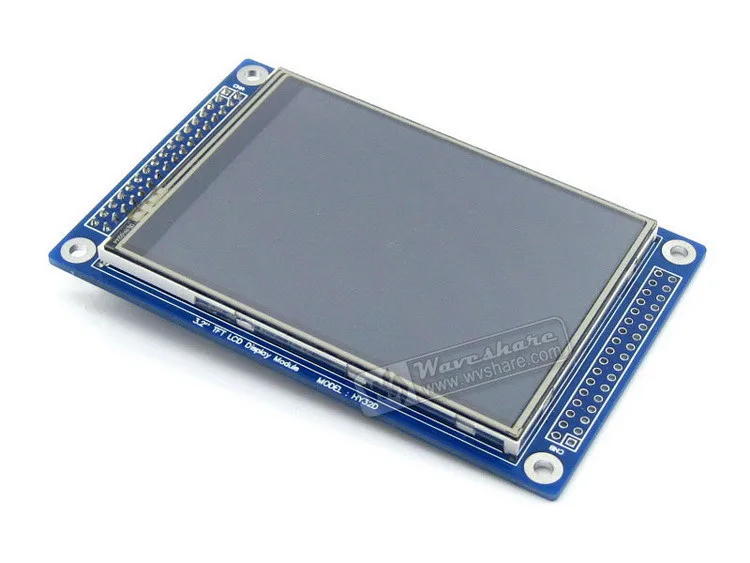

1. Open103R макетная плата x 1. 3,2 дюйма 320x240 сенсорный ЖК (A) (I/Os + SPI) x 1

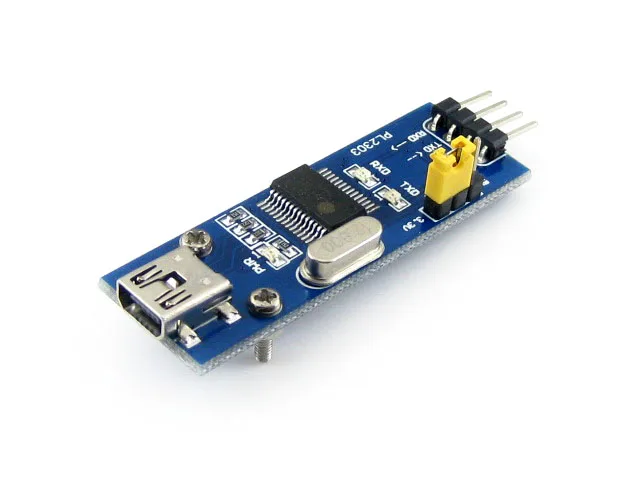

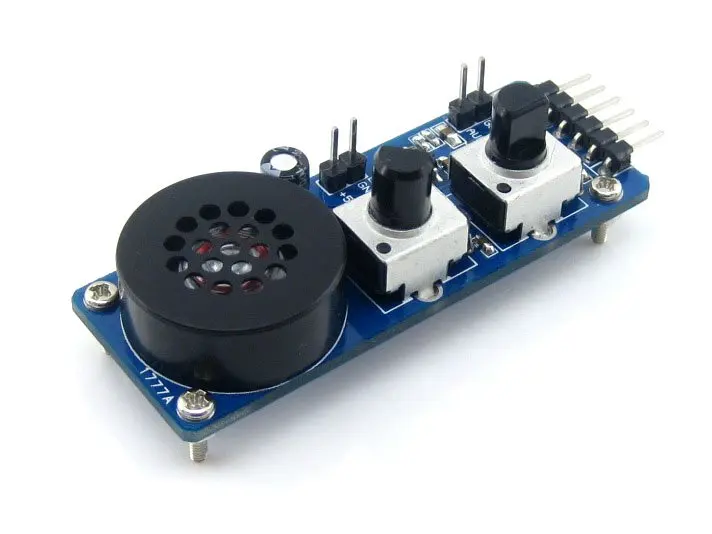

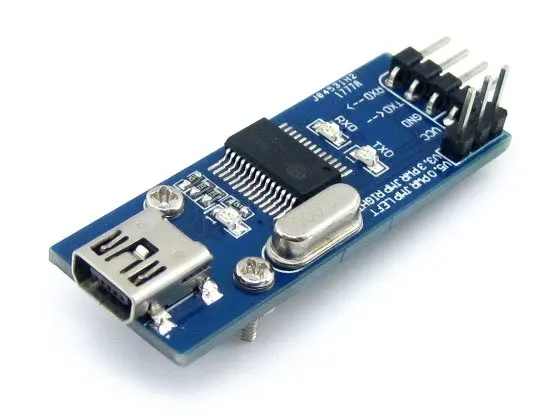

2. PL2303 USB UART Board (mini) x 1 2. Аналоговая тестовая плата (для тестирования AD/DA) x 1

3. Usb-кабель типа A-Mini-B x 1x1 3. Плата CAN (CAN) SN65HVD230 x 1

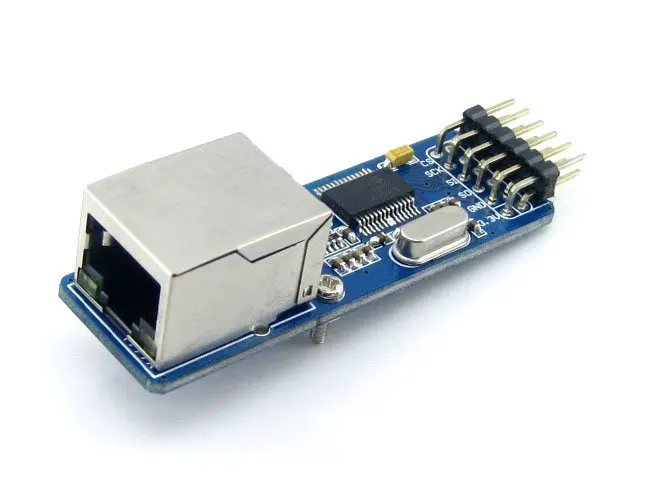

4. 4-контактный провод x 2 4. Плата Ethernet ENC28J60 (SPI + RJ45) x 1

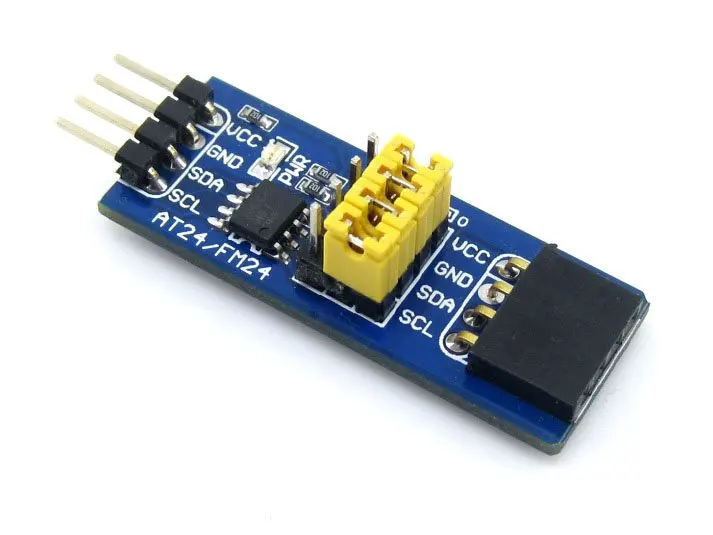

5. 2-контактный провод x 2 5. AT24CXX плата EEPROM (I2C) x 1

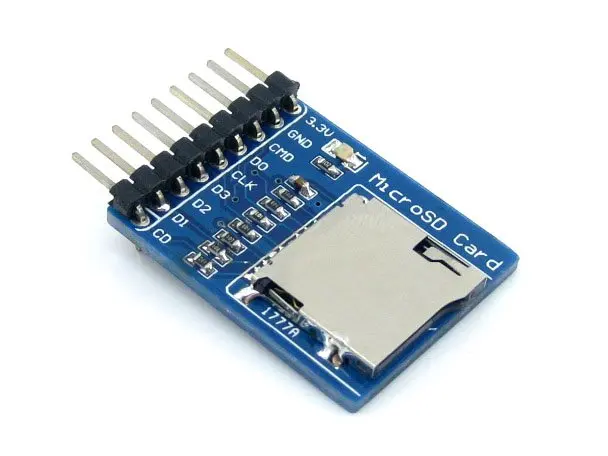

6. Кабель питания USB x 1 6. Плата хранения Micro SD (SDIO/SPI) x 1

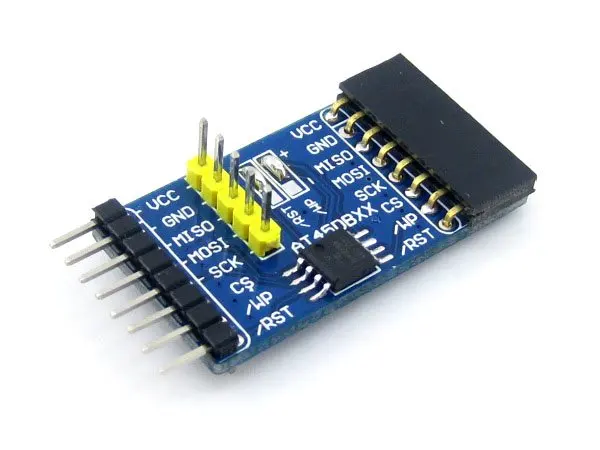

7. Руководство пользователя CD x 1 7. AT45DBXX DataFlash Board (SPI) x 1

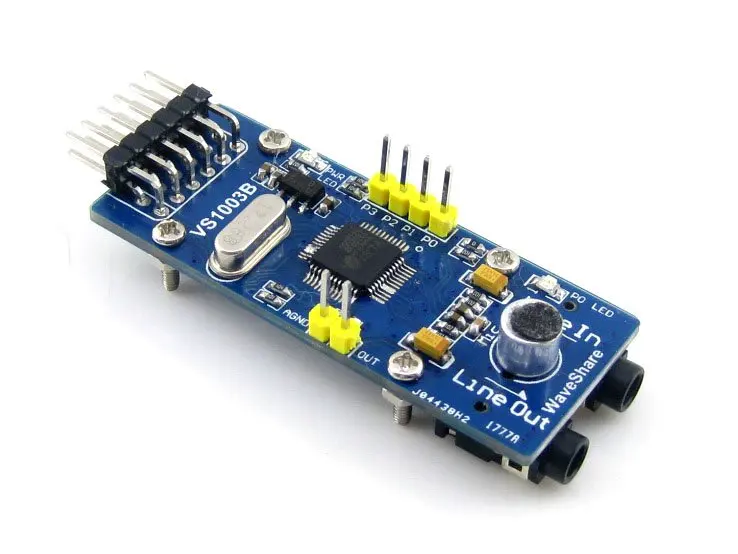

8. VS1003B MP3 плата x1

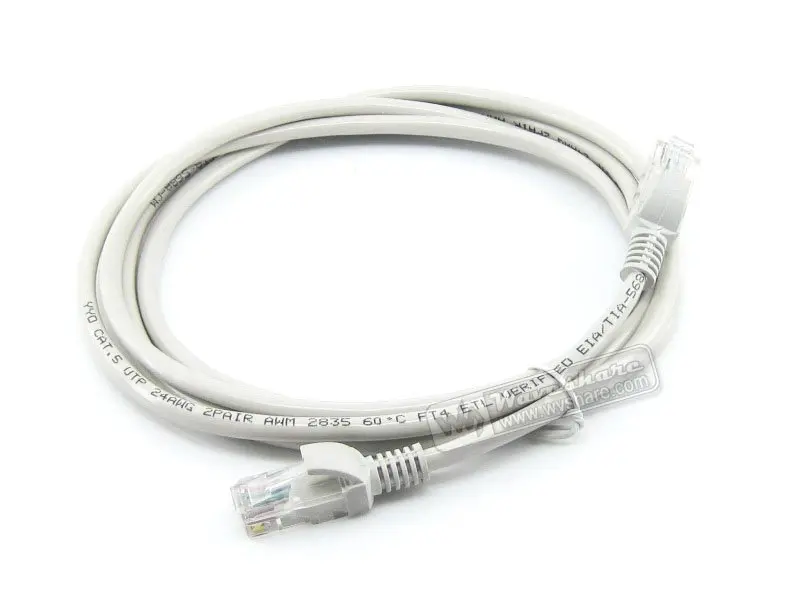

9. Кабель Ethernet x 1
